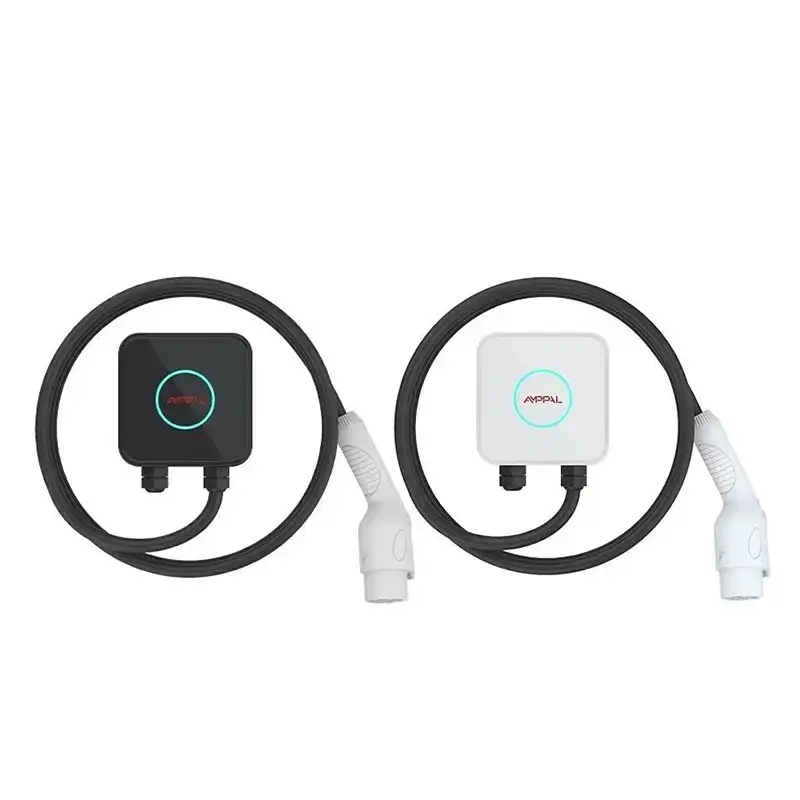

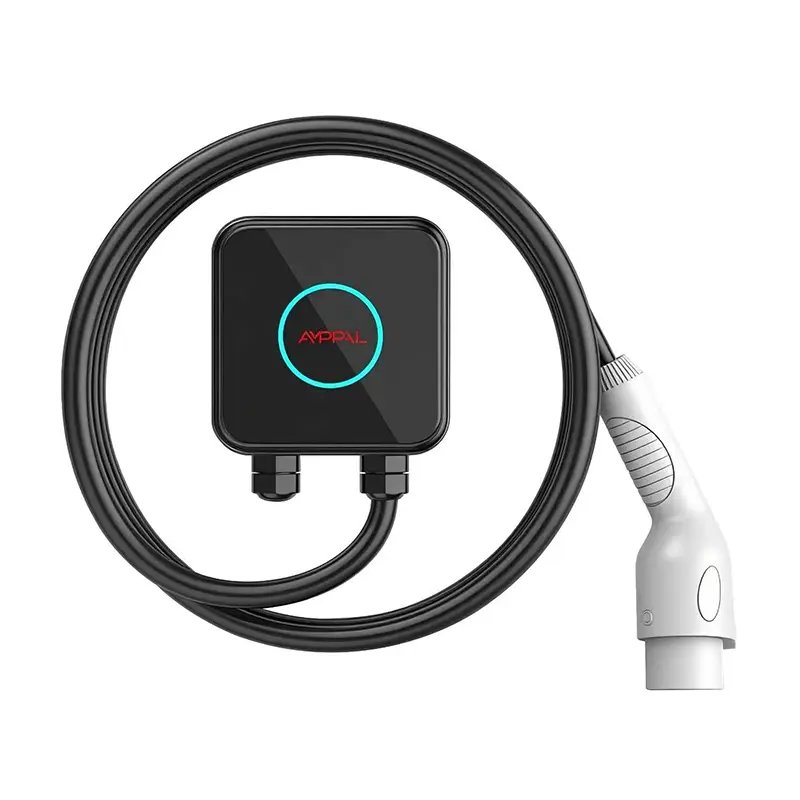

घर आणि ऑफिस चार्जिंगसाठी 3.5kW कॉम्पॅक्ट वॉलबॉक्स AC EV चार्जर

हे चार्जर काय आहे (आणि ते कोणासाठी आहे)

150 बाय 150 बाय 65 मिमी बॉक्स हा साधारणपणे जाड हार्डकव्हर कादंबरी किंवा होम राउटरचा आकार असतो. ते म्हणजे AMPPAL 3.5kW कॉम्पॅक्टची संपूर्ण बॉडी - त्यातील प्रत्येक घटक, सुरक्षा रिले आणि कंट्रोल बोर्ड.

बाजारातील बहुतेक वॉल बॉक्स या व्हॉल्यूमच्या तीन ते पाच पट आहेत. अरुंद तळघर खाडीत, वॉटर हीटरच्या बाजूला किंवा अर्धा मीटर रुंद भिंतीवर, हा फरक ठरवतो की तुम्ही चार्जर अजिबात स्थापित करू शकता की नाही.

आम्ही हे युनिट अशा जागेसाठी तयार केले आहे ज्याकडे इतर सर्वजण दुर्लक्ष करतात: अरुंद कॉन्डो पार्किंग बे, इलेक्ट्रिकल रूम नसलेल्या जुन्या अपार्टमेंट इमारती, पायऱ्या उतरणे, अगदी अंगणाची सामायिक भिंत. जर तुमच्या भिंतीची रुंदी 150 मिमी विनामूल्य असेल, तर त्यात या चार्जरसाठी जागा आहे.

एक्सट्रीम कॉम्पॅक्टनेस तुमची इन्स्टॉलेशन का बदलते

लहान आकार एक शैली युक्ती नाही. हे EV चार्जर इन्स्टॉलचे भौतिक गणित चार प्रकारे बदलते.

प्रथम, माउंटिंग उंची. 65 मिमी खोल युनिट भिंतीपासून कमी अंतरावर येते, त्यामुळे ते पायी रहदारी न रोखता पॅसेजवेमध्ये बसू शकते - तळघराच्या पायऱ्याच्या पुढे, जेथे 120 मिमी खोल बॉक्स पदपथावर चिकटून राहील.

दुसरे, ते विद्यमान संलग्नकांमध्ये बसते. इटली आणि पोलंडमधील कंत्राटदारांनी पूर्व-अस्तित्वात असलेल्या मेटल डिस्ट्रिब्युशन कॅबिनेटमध्ये कॉम्पॅक्ट बसवले आहे, नवीन दगडी बांधकाम न करता हवामान आणि तोडफोडीपासून संरक्षण केले आहे.

तिसरे, केबल रूटिंग. केबल भिंतीच्या अगदी जवळ प्रवेश करते आणि बाहेर पडते, त्यामुळे पृष्ठभागावरील वाहिनी स्वच्छ दिसते आणि फक्त दोन वॉल प्लगची आवश्यकता असते.

चौथे, वजन. अंदाजे 1 किलोग्रॅमवर ​​युनिट चार स्क्रूसह प्लास्टरबोर्ड किंवा विटांमध्ये निश्चित करते; स्टड शोधण्याची किंवा काँक्रीटमध्ये ड्रिल करण्याची गरज नाही.

हे लहान चार्जरच्या आत काय आहे

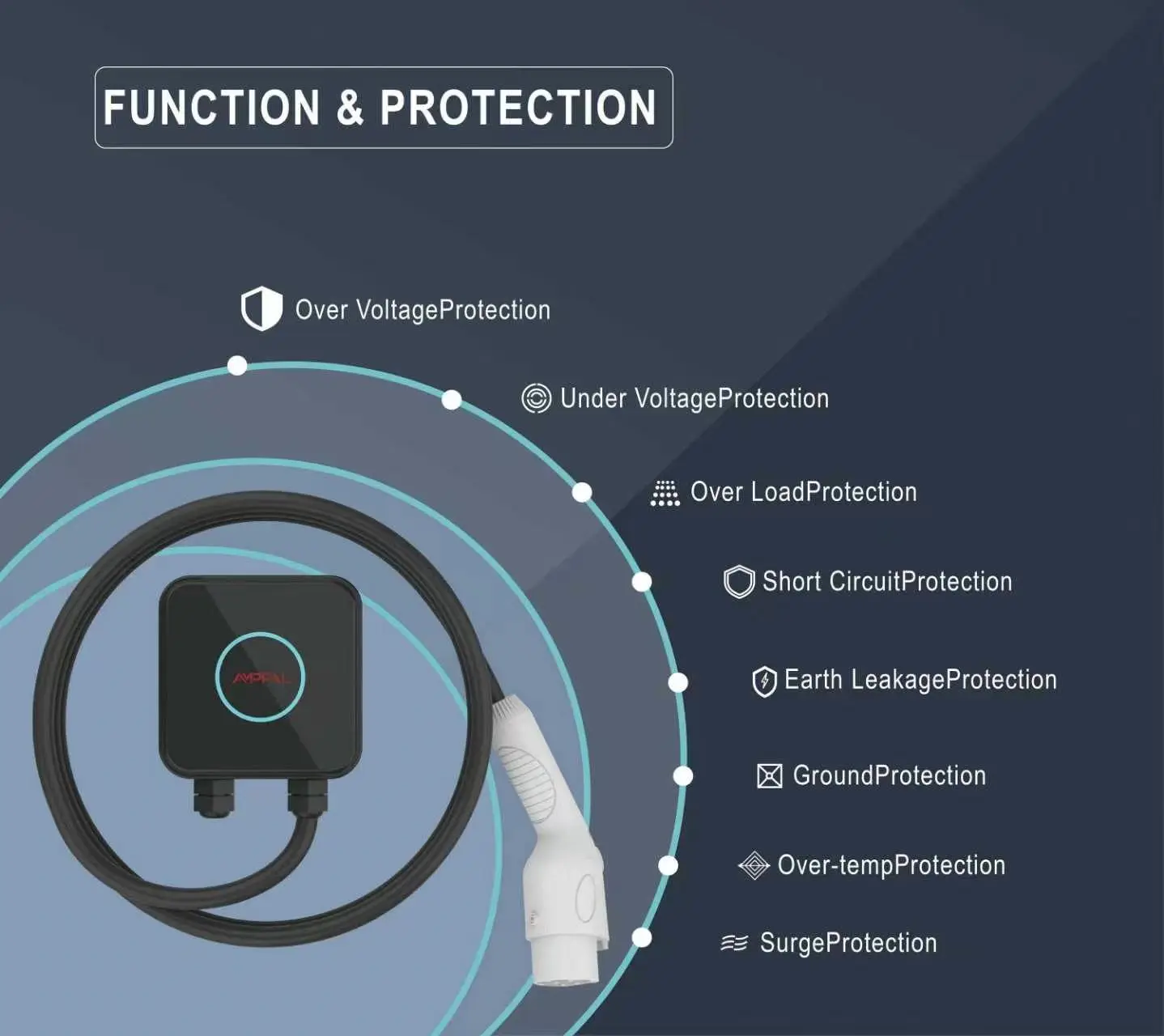

घर आणि ऑफिस चार्जिंगसाठी 3.5kW कॉम्पॅक्ट वॉलबॉक्स AC EV चार्जर हे IEC 61851-1:2017 प्रति मोड 3 चार्जिंग स्टेशन आहे. ते AC ला DC मध्ये बदलत नाही - ते काम कारमध्येच राहते. हे सुरक्षित हँडशेक व्यवस्थापित करते: पायलट सिग्नल, रिले नियंत्रण, पृथ्वी सातत्य तपासणी आणि चार्जिंग पूर्ण झाल्यावर किंवा दोष दिसून आल्यावर स्वयंचलित थांबा.

ट्रान्सफॉर्मर आणि DC पॉवर स्टेज नसल्यामुळे, वेष्टन नाटकीयरित्या आकुंचन पावते. 3.5kW वर थर्मल लोड माफक आहे: घर हे UL94 V-0 (ज्वालारोधक) रेट केलेले थर्मोप्लास्टिक शेल आहे आणि पंखाशिवाय केस पृष्ठभागावर उष्णता पसरते.

IP54 म्हणजे युनिट कोणत्याही दिशेकडून धूळ आणि पाण्याच्या स्प्लॅशला प्रतिकार करते - डुबकी नाही, परंतु पाऊस, कंडेन्सेशन आणि रबरी नळी साफ करणे सुलभ होते. कंट्रोल बोर्ड हे मानक म्हणून कॉन्फॉर्मल-लेपित आहे, या किमतीत असामान्य आहे, त्यामुळे ते दमट किनारी गॅरेजमध्ये टिकून राहते.

तांत्रिक तपशील

हा 150 मिमी चार्जर कुठे आहे (आणि कुठे नाही)

वास्तववादी वापर प्रकरणे विशिष्ट आहेत आणि आम्ही त्यांना स्पष्टपणे सूचीबद्ध करतो.

1) अपार्टमेंट तळघरांमध्ये अरुंद खाजगी खाडी, विशेषत: जुन्या युरोपियन आणि आग्नेय आशियाई इमारतींमध्ये जेथे 2.2 मीटरच्या पायवाटेची भिंत नाही.

2) 16A सिंगल-फेज पुरवठ्यावर दुसरी घरे आणि हॉलिडे कॉटेज.

३) भाड्याने दिलेली पार्किंगची ठिकाणे जिथे घरमालकाला किमान फूटप्रिंट आणि काढता येण्याजोगे युनिट हवे आहे.

4) गॅरेजच्या भिंती बॉयलर, वॉटर सॉफ्टनर किंवा टूल कॅबिनेटसह सामायिक केल्या आहेत.

5) फ्लीट डेपो पूर्ण-आकाराच्या उपकरणांसाठी वचनबद्ध करण्यापूर्वी स्वस्त पायलट स्थापना चालवतात.

जिथे ती संबंधित नाही: 22kW थ्री-फेज कार, फक्त 3-फेज पॉवर उपलब्ध असलेली साइट (हे युनिट फक्त सिंगल-फेज 220VAC आहे), किंवा एक ड्राईवे जेथे दिवसा वेगवान चार्जिंगची खरी गरज आहे.

कॉम्पॅक्ट उष्णता, धूळ आणि पाणी कसे हाताळते

तीन अभियांत्रिकी निवडी लहान आकाराचे काम घराबाहेर-लगत करतात.

उष्णता: 3.5kW वर एकूण विसर्जित नुकसान पूर्ण लोडवर 40W च्या खाली राहते. केस हीटसिंकच्या रूपात दुप्पट होतो - रिब केलेले अंतर्गत पृष्ठभाग बाहेरील चेहऱ्यावर उष्णता वाहतात आणि लोड चाचण्या 35C वातावरणात पृष्ठभागाचे तापमान 55C पेक्षा कमी दर्शवतात.

धूळ आणि पाणी: IP54 रेटिंग गॅस्केटेड फ्रंट कव्हर आणि केबल ग्रंथींमधून येते जे केबल म्यान क्लॅम्प करतात, इपॉक्सी पॉटिंग नाही. हे युनिट सेवायोग्य ठेवते - एक तंत्रज्ञ ते उघडू शकतो, रिले बदलू शकतो आणि फॅक्टरी टूल्सशिवाय बंद करू शकतो.

प्रमाणन आणि गुणवत्ता हमी

CE चिन्हांकित आणि IEC 61851-1:2017 वर चाचणी केली, AC मोड 3 चार्जिंग उपकरणांसाठीचे नियमन मानक.

गृहनिर्माण सामग्रीमध्ये UL94 V-0 ज्वलनशीलता रेटिंग असते - केस एक ज्वाला टिकवून ठेवणार नाही, सामायिक तळघरांमध्ये खरा विचार केला जातो.

प्रत्येक युनिट 100% विद्युत सुरक्षा चाचणी उत्तीर्ण करते: पृथ्वीची सातत्य, 500V DC वर इन्सुलेशन प्रतिरोध आणि 1.5kV वर डायलेक्ट्रिक प्रतिकार.

आमच्या प्रयोगशाळेत नमुना युनिट्स 96-तास मीठ फवारणी चाचणी आणि 500,000-सायकल रिले सहनशक्ती चाचणी घेतात.

इनकमिंग तपासणी कॉन्टॅक्टर्स, एमसीयू आणि बॅच सर्टिफिकेट्सच्या विरूद्ध वर्तमान सेन्सर तपासते; नाकारण्याचा दर लॉटद्वारे लॉग केला जातो.

प्लांटमध्ये AMPPAL कुटुंबासाठी CE, TUV, CB आणि UL प्रमाणपत्रे आहेत, जी बाह्य अधिसूचित संस्थांद्वारे ऑडिट केली जातात.

चार्जर कसा बनवला जातो (8 पायऱ्या)

आमच्या Yueqing प्लांटमधील उत्पादन (Zhejiang, 'विद्युत उपकरणांची राजधानी') एका निश्चित क्रमाने चालते:

1) स्वयंचलित सोल्डर-पेस्ट तपासणीसह एसएमटी पीसीबी असेंब्ली.

२) कॉन्फॉर्मल लेप लावला आणि बरा झाला.

3) रिले, सेन्सर आणि MCU बोर्ड मागील घराच्या अर्ध्या भागात बसवले आहेत.

4) केबल ग्रंथी आणि 5m केबल स्थापित, टॉर्क-नियंत्रित.

5) सिम्युलेटेड वाहन लोडसह 230V वर स्वयंचलित कार्यात्मक चाचणी.

6) 100% हाय-पॉट आणि पृथ्वी-सातत्य सुरक्षा चाचणी.

7) व्हिज्युअल तपासणी आणि अनुक्रमांक लेसर मार्किंग.

8) माउंटिंग किट आणि क्विक-स्टार्ट कार्डसह पॅक केलेले, 24 तासांच्या बर्न-इन नमुना तपासणीनंतर पॅलेटाइज्ड.

FANUC (शांघाय) आणि TRUMPF (जर्मनी) भागीदारांना पुरवलेल्या रोबोट-सहाय्यित ओळी आमच्या मोठ्या स्टेशनसाठी शीट मेटल हाताळतात; कॉम्पॅक्ट समर्पित एसी लाइनवर चालते. वार्षिक प्लांटची क्षमता एक दशलक्ष युनिट्सपेक्षा जास्त आहे.

आकारमान मार्गदर्शक: तुमच्यासाठी 3.5kW पुरेसे आहे का?

चला थेट होऊ द्या: आधुनिक मानकांनुसार 3.5kW एक स्लो चार्ज आहे. रात्रभर पार्क करणाऱ्या कार - प्रवासी, प्लग-इन हायब्रीड्स आणि 20-40 kWh वापरण्यायोग्य बॅटरीसह सिटी EV साठी हे अनुकूल आहे.

पर्यायी चार्जिंगशिवाय तुमची दैनंदिन ड्राइव्ह सुमारे 150 किमी पेक्षा जास्त असल्यास ते खरेदी करू नका. अशा परिस्थितीत 7kW कॉम्पॅक्ट किंवा 11kW/22kW स्टेशन ही प्रामाणिक शिफारस आहे.

तुमच्या घरात 3-फेज वायरिंग असल्यास आणि तुमची कार 11kW स्वीकारत असल्यास ते वगळा - वॉल बॉक्स अडथळा बनतो.

या युनिटला योग्य कॉल कशामुळे होतो: घट्ट भौतिक जागा, एक 16A सिंगल-फेज सर्किट तुम्ही अपग्रेड करणार नाही, किंवा दुय्यम मालमत्ता ज्यासाठी स्वस्त, बिनधास्त चार्जर आवश्यक आहे.

जेनेरिक कॉम्पॅक्ट चार्जर्सपेक्षा एएमपीपीएल का निवडा

Zhejiang Anfu New Energy Technology Co., Ltd. कडून थेट कारखाना (स्थापना 2014, राष्ट्रीय-स्तरीय विशेष उद्योग) - तुम्ही उत्पादकाशी व्यवहार करता, ट्रेडिंग कंपनीशी नाही.

मानक लीड टाइम 15-20 कार्य दिवस; नमुने 3-5 कामकाजाच्या दिवसात हवाई मार्गाने पाठवले जातात.

OEM आणि ODM स्वागत आहे: लोगो, केबलची लांबी, प्लग प्रकार (प्रकार 1/प्रकार 2/GB/T) आणि 100 युनिट्सचा रंग.

दस्तऐवजीकरण पॅक: सीई घोषणा, IEC 61851-1 चाचणी अहवाल, मॅन्युअल, कस्टमसाठी फॅक्टरी तपासणी प्रमाणपत्र.

UAE, सौदी अरेबिया, रशिया, जर्मनी, फ्रान्स, मलेशिया, थायलंड, व्हिएतनाम, मेक्सिको आणि ब्राझीलसह 40+ देशांमध्ये ट्रॅक रेकॉर्ड निर्यात करा; NEOM आणि Sime Darby हे संदर्भ भागीदार आहेत.

चाचणीसाठी 1 युनिटमधून MOQ; 50 आणि 500 ​​युनिट्समधील व्हॉल्यूम टियर.

पॅकेजिंग आणि शिपिंग

प्रत्येक युनिट चार्जर, 5m केबल, माउंटिंग किट आणि मॅन्युअलसह सुमारे 1.6 किलो वजनाच्या 210 x 210 x 120 मिमी कार्टनमध्ये पाठवले जाते. बॉक्स कुरिअर-अनुकूल आहे, त्यामुळे हवाई वाहतुक स्वस्त राहते: 40 युनिट्स एकाच 0.1 m3 पार्सल बेमध्ये स्टॅक करतात.

सागरी मालवाहतुकीसाठी, 1,200 युनिट्स 20-फूट कंटेनरमध्ये 24 आकुंचन-गुंडाळलेल्या पॅलेट्सवर लोड होतात, प्रत्येकी 50 कार्टन.

व्यापार अटी: FOB Ningbo किंवा शांघाय, EXW किंवा CIF विनंतीनुसार. पेपरवर्कमध्ये व्यावसायिक बीजक, पॅकिंग सूची, सीई घोषणा आणि मूळ प्रमाणपत्र समाविष्ट आहे; आम्ही L/C आणि D/P नियमितपणे हाताळतो.

विक्रीनंतरचे समर्थन आणि हमी

उत्पादन दोषांवर 2 वर्षांची मानक वॉरंटी; श्रम आणि रिटर्न-शिपिंग प्रति केस सहमत.

सुटे भाग (रिले, कंट्रोल बोर्ड, केबल) 7 कामकाजाच्या दिवसात पाठवले; युरोप आणि मध्य पूर्व साठी प्राधान्य हवा.

मोफत दूरस्थ निदान: दोष LED चा फोटो किंवा व्हिडिओ पाठवा आणि आमचे अभियंते एका व्यावसायिक दिवसात उत्तर देतात.

वापरकर्ता देखभाल हलकी आहे: कट करण्यासाठी केबल म्यान तपासा, भिंतीवरील स्क्रू घट्ट करा, वर्षातून दोनदा धूळ उडवा.

जर्मनी, फ्रान्स आणि UAE मधील डीलर्ससाठी विस्तारित वॉरंटी आणि ऑन-साइट सेवा करार अस्तित्वात आहेत.

स्थापना आणि वापर नोट्स

चुकीचे: मागील व्हेंट्स झाकून लाकडी भिंतीवर फ्लश माउंट करणे. उजवीकडे: 30 मिमी हवेतील अंतर सोडा आणि व्हेंट्स स्वच्छ ठेवा - IP54 पाण्यापासून संरक्षण करते, वायुप्रवाह अवरोधित करत नाही.

चुकीचे: ॲडॉप्टरद्वारे चार्जरला घरगुती सॉकेटमध्ये प्लग करणे. उजवीकडे: समर्पित 16A ब्रेकर (टाईप A किंवा B RCD, 30 mA) वर हार्ड-वायर करा जेणेकरून पृथ्वी सातत्य तपासणी डिझाइन केल्याप्रमाणे कार्य करते.

चुकीचे: चार्जिंग करताना हुकवर 5m केबल घट्ट गुंडाळणे. उजवीकडे: सत्रापूर्वी पूर्णपणे अनकॉइल करा; लोड अंतर्गत गुंडाळलेली केबल गरम होते आणि थर्मल कट-आउट ट्रिप करू शकते.

चुकीचे: क्षैतिज पावसाच्या संपर्कात आरोहित. उजवीकडे: कव्हर अंतर्गत किंवा पार्किंग निवारा मध्ये स्थापित करा; IP54 स्प्रे सहन करते, ड्रायव्हिंग पावसाचे तास नाही.

चुकीचे: ज्या मजल्यावर कार चालतात त्या मजल्यावर कनेक्टर टाकणे. उजवीकडे: बंदूक त्याच्या होल्डरमध्ये ठेवा जेणेकरून पिन स्वच्छ आणि कोरड्या राहतील.

ते स्थापित केल्यानंतर ग्राहक काय म्हणतात

वॉर्सामधील एका मालमत्ता व्यवस्थापकाने गेल्या शरद ऋतूतील 1970 च्या अपार्टमेंटच्या तळघरात सहा युनिट्स स्थापित केल्या. 150 मिमी रुंदीमुळे त्याला फ्यूज बोर्ड आणि जिना यांच्यामध्ये चार्जर बसवता आले - कोणतेही पूर्ण-आकाराचे स्टेशन ते स्थान व्यापू शकले नाही. त्याची नोंद: शेवटच्या खाडीसाठी निश्चित केबल कमी होती, म्हणून दुसऱ्या बॅचला 7m केबल्स मिळाल्या.

पेनांगमधील एक कार डीलर शोरूम डेमो चार्जर म्हणून कॉम्पॅक्ट वापरतो. 'ग्राहक ते पेपरबॅकच्या पुढे पाहतात आणि लगेच आकार घेतात,' तो म्हणतो. किरकोळ तक्रार: LED रिंग अंधाऱ्या शोरूममध्ये उजळली आहे आणि तो रात्री ती टेप करतो.

बाव्हेरियामधील कॅम्पर मालक 16A सर्किटवरील गार्डन शेडमध्ये त्याच्या प्लग-इन हायब्रिडसाठी शुल्क आकारतो. पावसाच्या एका हंगामानंतर आणि -8C दंव, शून्य दोष; तो कबूल करतो की 2-वर्षांच्या वॉरंटीमुळेच त्याला प्रयत्न करण्यासाठी मज्जा आली - आम्ही इलेक्ट्रिशियनशिवाय सल्ला देतो, तरीही ते कार्य करते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: हा 3.5kW चा चार्जर घरगुती सॉकेटवर चालू शकतो का?

A: नाही. RCD सह समर्पित 16A सर्किटला ते हार्ड-वायर्ड असले पाहिजे.

प्रश्न: 3.5kW प्रति तास किती श्रेणी जोडते?

उ: 230V वर अंदाजे 14-15 किमी; 30 kWh ची बॅटरी सुमारे 8.5 तासात भरते.

प्रश्न: संलग्नक खरोखरच ज्वाला-प्रतिरोधक आहे का?

A: होय - UL94 V-0, प्लास्टिकसाठी सर्वाधिक ज्वलनशीलता वर्ग.

प्रश्न: मी ते घराबाहेर माउंट करू शकतो?

उ: छताखाली किंवा निवारा, होय; IP54 स्प्लॅश आणि धूळ हाताळते, सतत आडवा पाऊस नाही.

प्रश्न: हे सर्व ईव्ही ब्रँडसह कार्य करते का?

A: कोणताही मोड 3 AC-सुसंगत EV तुम्ही ऑर्डर करत असलेल्या प्लग प्रकारासह कार्य करते: टाइप 1, टाइप 2 किंवा GB/T.

प्रश्न: 32A ऐवजी फक्त 16A का?

उ: 150x150x65 मिमी शरीर 16A साठी थर्मलली ऑप्टिमाइझ केले आहे; 7kW कॉम्पॅक्ट त्याच फूटप्रिंटमध्ये 32A कव्हर करते.

प्रश्न: RCD मधून चार्ज झाल्यास काय होते?

A: चार्जिंग थांबते आणि एक दोष LED शो; दोष दूर झाल्यानंतरच ते पुन्हा सुरू होते.

प्रश्न: मी ते नंतर भाड्याच्या मालमत्तेत हलवू शकतो का?

अ: होय - चार स्क्रू आणि एक मानक 16A कनेक्शन; इलेक्ट्रिशियन सुमारे 20 मिनिटांत हालचाल करतो.
