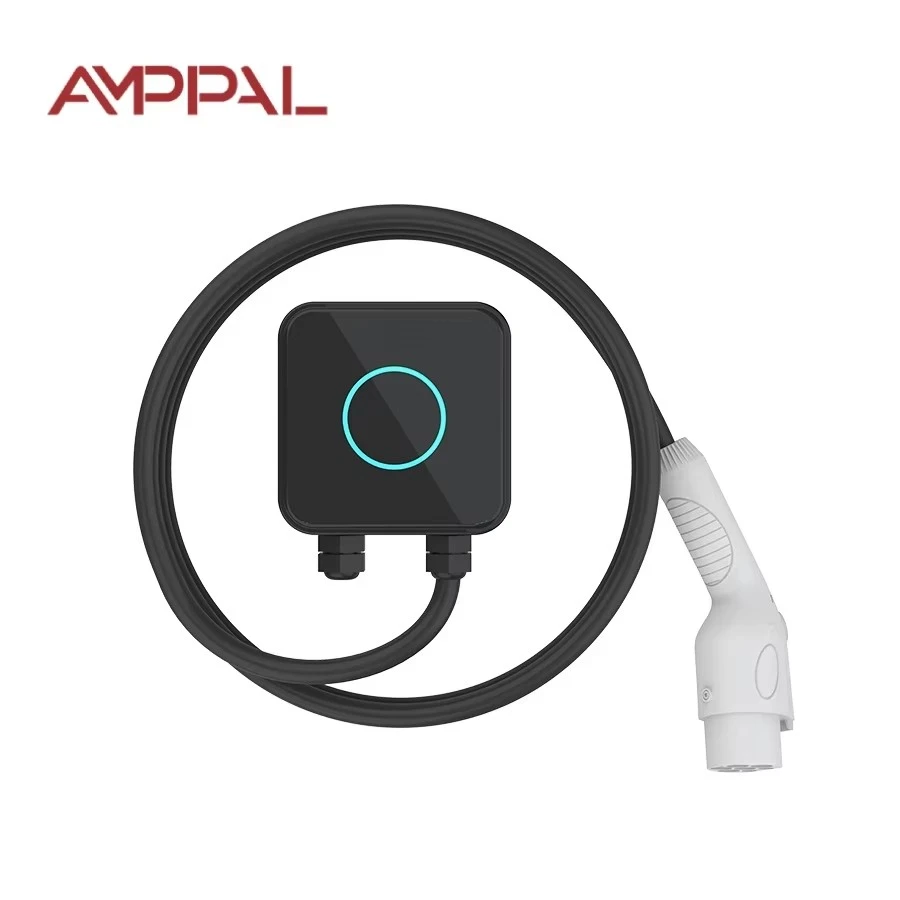

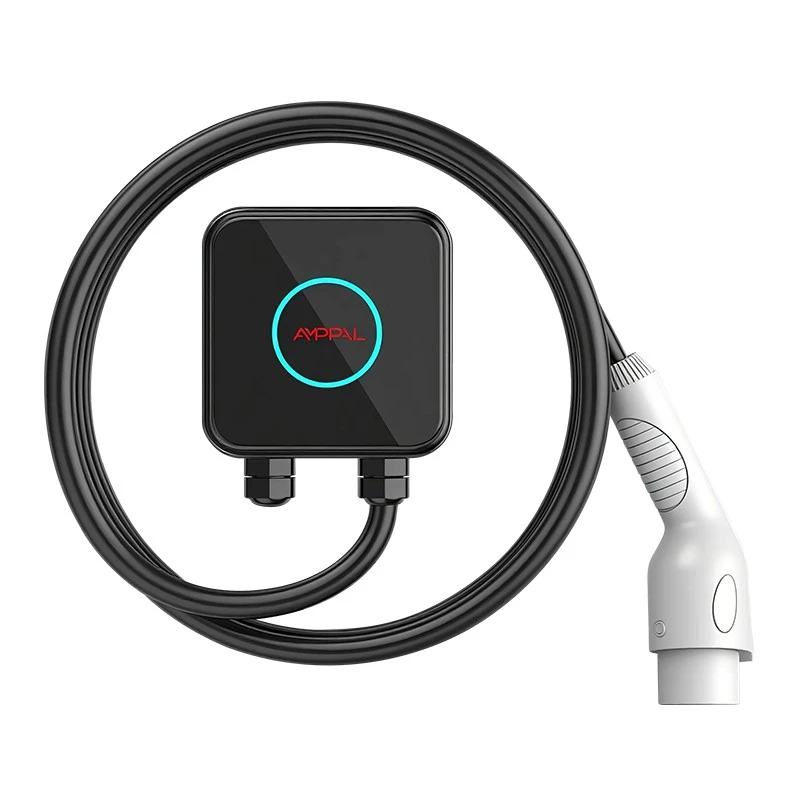

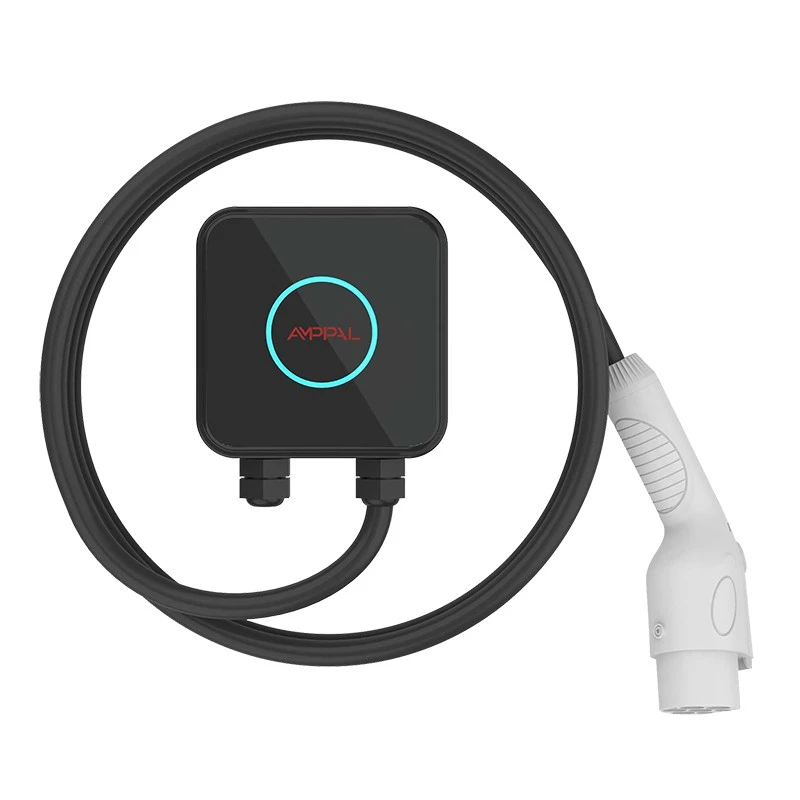

निवासी गॅरेजसाठी 7kW कॉम्पॅक्ट वॉलबॉक्स AC EV चार्जर

तुमचा चार्जर कायमस्वरूपी असण्याची गरज नाही

AMPPAL 7kW कॉम्पॅक्ट हे चार्जर आहे जे तुम्ही शुक्रवारी दुपारी भिंतीवरून काढू शकता आणि सोमवारपर्यंत नवीन शहरात चालू करू शकता.

बहुतेक ईव्ही मालक भिंतीच्या बॉक्सला फर्निचर म्हणून मानतात - खाली बोल्ट केलेले, केबल केलेले, घराचा भाग. तुम्ही भाड्याने घेतल्यास, नोकऱ्या बदलल्यास किंवा दुसऱ्या मालमत्तेवर उन्हाळा घालवला तर ते कायमस्वरूपी दायित्व बनते.

या युनिटचे वजन सुमारे 1 किलो आहे आणि ते चार स्क्रूने निश्चित केले जाते. अनइन्स्टॉल करा, 5m केबल गुंडाळा आणि ती सुटे टायरच्या शेजारी ट्रंकमध्ये फिरते.

पुस्तकाच्या आकाराच्या शरीरातून पूर्ण 32A शुल्क

230V वर सात किलोवॅट म्हणजे 32A - साधारण EV वर सुमारे 30 किमी प्रति तास श्रेणी किंवा 40 kWh बॅटरी सुमारे सहा तासांत रिफिल केली जाते.

शरीर अजूनही 150 बाय 150 बाय 65 मि.मी. युक्ती: एसी चार्जिंगमध्ये बॉक्समध्ये ट्रान्सफॉर्मर नसतो; रूपांतरण कारमध्ये राहते. त्यामुळे पॉवर रेटिंग वाढत असताना स्टेशन लहान राहते.

थर्मल व्यवस्थापन आमच्या 3.5kW आवृत्तीपेक्षा वेगळे आहे - 7kW थर्मोप्लास्टिक UL94 V-0 शेलमध्ये सीलबंद ॲल्युमिनियम हीटसिंक कोर चालवते आणि लोड चाचणी 35C वातावरणात 60C खाली पृष्ठभाग ठेवते.

IP54 रेन स्प्लॅश आणि धूळ बाहेर ठेवते आणि कॉन्फॉर्मल-कोटेड कंट्रोल बोर्ड गरम नसलेल्या गॅरेजमध्ये कंडेन्सेशन टिकून राहते.

32A रिले आणि फ्यूज्ड सप्लाय पाथला सतत ड्युटीसाठी रेट केले जाते, त्यामुळे बॉक्स उपद्रव ट्रीपशिवाय आठ-तास रात्रभर चालतो.

क्विक-माउंट सिस्टम कसे कार्य करते

मागील प्लेट भिंतीवर एकदा बोल्ट; चार्जरची बॉडी त्यावर सरकते आणि दोन कॅप्टिव्ह स्क्रूने लॉक होते. अनलॉक करण्यासाठी एक मानक हेक्स की लागते, एकूण सुमारे तीन मिनिटे.

इलेक्ट्रिकली, तुम्हाला A किंवा B RCD प्रकारासह समर्पित 32A सर्किट आवश्यक आहे. आम्ही पुरवठा केबलसाठी आकाराच्या केबल ग्रंथी पाठवतो, म्हणून समान संलग्नक हार्ड-वायर्ड इंस्टॉल हाताळते.

खरोखर तात्पुरत्या सेटअपसाठी - एका हंगामासाठी भाड्याने घेतलेले घर, एक कार्यशाळा - इलेक्ट्रीशियन भिंतीच्या बाजूने 32A सॉकेटला वायर करू शकतो आणि युनिट स्वतःच्या पुरवठा लीडद्वारे प्लग इन करू शकतो. स्थानिक नियमांची पुष्टी करा; काही देश यावर निर्बंध घालतात.

चार्जिंग साइड एक निश्चित 5m केबल आहे. कार पोर्ट हे बदलते, त्यामुळे ऑर्डर करताना तुमच्या वाहनाशी जुळण्यासाठी टाइप 2, टाइप 1 किंवा GB/T निवडा.

तांत्रिक तपशील

भाडेकरू, कॅम्पर्स आणि दुसरी घरे: कोणाला सर्वाधिक फायदा होतो

1) भाडेकरू जे दर 1-3 वर्षांनी हलतात - चार्जर भाडेपट्टीने हलतो, घरमालकाच्या भिंतीवर नाही. 2) उन्हाळी कॉटेज किंवा स्की चालेटचे मालक जे दोन चार्जर खरेदी करण्यास नकार देतात. 3) ईव्ही ड्रायव्हर्स जे नातेवाईकांच्या घरी आठवडे घालवतात आणि त्यांना रात्रभर चार्जिंग हवे असते. 4) ओव्हरलँडर आणि कॅम्पर्स EV टोइंग करतात, कॅम्पसाईट हुकअपवर चार्ज करतात. 5) व्यापारी आणि पुनर्विक्रेते जे ट्रेड शो आणि ग्राहक साइट्सवर चार्जरचे डेमो करतात.

या वापरकर्त्यांपैकी प्रत्येकाला समान समस्येचा सामना करावा लागतो: एक निश्चित चार्जर तुम्ही सोडता तेव्हा वाया जातो. कॉम्पॅक्ट त्या निश्चित किंमतीला पोर्टेबलमध्ये रूपांतरित करते.

संदर्भासाठी, मानक 60-लिटर डफेलमध्ये दोन युनिट्स अधिक केबल्स बसतात - जेव्हा एखादा पुनर्विक्रेता डेमो स्टॉकसह ट्रेड शोला जातो तेव्हा महत्त्वाचा तपशील असतो.

काढता येण्याजोगे विरुद्ध निश्चित स्थापना: व्यापार-बंद

आम्ही फिक्स्ड-ओन्ली स्टेशन आणि हे काढता येण्याजोगे दोन्ही विकतो, त्यामुळे तडजोडीबद्दल प्रामाणिक राहू या.

कायमस्वरूपी चार्जर अधिक नीट आहे: दृश्यमान स्क्रू नाहीत, पुढील ठिकाणी पुन्हा वायरिंग नाही, सामान्यतः एक लांब केबल. तुमच्या मालकीचे घर असल्यास आणि पाच वर्षे राहाल तर, एक निश्चित युनिट खरेदी करणे चांगले आहे.

कॉम्पॅक्ट पोर्टेबिलिटीसाठी थोडे नीटनेटकेपणाचे व्यवहार करते. त्याचे खरे डाउनसाइड्स: तुम्ही प्रत्येक नवीन साइटवर 32A सर्किटची व्यवस्था करणे आवश्यक आहे आणि 5m केबल मोठ्या युनिट्सवर आढळलेल्या 7-8m पेक्षा लहान आहे.

तुम्ही कधीही हलवण्याची योजना करत नसाल, तर तुम्ही वापरणार नसलेल्या द्रुत-रिलीझ वैशिष्ट्यासाठी तुम्ही एक छोटा प्रीमियम भरत आहात. हेच प्रामाणिक गणित आहे.

मानके, चाचणी आणि अनुपालन

सीई चिन्हांकित; मोड 3 AC चार्जिंगसाठी IEC 61851-1:2017 वर चाचणी केली.

UL94 V-0 ज्वाला-प्रतिरोधक गृहनिर्माण; आमच्या फ्लीट युनिट्समध्ये समान केस कुटुंब वापरले जाते.

100% उत्पादन चाचणी: पृथ्वी सातत्य, 500V DC इन्सुलेशन, 1.5kV डायलेक्ट्रिक विसंड.

प्रकार चाचणीमध्ये 96-तास मीठ स्प्रे आणि 500,000-सायकल रिले सहनशक्ती धावणे समाविष्ट आहे.

मान्यताप्राप्त पुरवठादारांकडून कॉन्टॅक्टर्स, वर्तमान सेन्सर्स आणि MCU साठी बॅच प्रमाणपत्रे.

फॅक्टरी प्रमाणपत्रे: CE, TUV, CB, UL - रोलिंग शेड्यूलवर बाह्य अधिसूचित संस्थांद्वारे ऑडिट केले जाते.

एसएमटी लाइन ते शिपिंग कार्टन पर्यंत

आमच्या Yueqing प्लांट (Zhejiang) मधील बिल्ड क्रम चालतो:

1) स्वयंचलित ऑप्टिकल तपासणीसह एसएमटी असेंब्ली.

२) कॉन्फॉर्मल लेप लावला आणि बरा झाला.

3) हीटसिंक कोर आणि रिले स्टॅक शेलमध्ये एकत्र केले जातात.

4) टॉर्क-नियंत्रित ग्रंथींद्वारे 5m केबल बसवली.

5) 32A वर सिम्युलेटेड-वाहन कार्यात्मक चाचणी.

6) उच्च-भांडे आणि पृथ्वी-सातत्य चाचणी.

7) सीरियल लेसर मार्किंग आणि अंतिम व्हिज्युअल तपासणी.

8) माउंटिंग प्लेट, हेक्स की आणि मॅन्युअलसह कार्टन पॅक, तसेच प्रति बॅच 24-तास बर्न-इन नमुना.

प्लांटमध्ये एसी आणि डीसी लाईन्स स्वतंत्रपणे चालतात; मोठ्या स्थानकांसाठी शीट मेटल FANUC (शांघाय) आणि TRUMPF (जर्मनी) भागीदारांसह तयार केलेल्या रोबोट लाइन्समधून येते. वार्षिक क्षमता एक दशलक्ष युनिट्सपेक्षा जास्त आहे.

तुमच्या ड्रायव्हिंगसाठी 7kW हा योग्य वेग आहे का?

सात किलोवॅट क्लासिक ओव्हरनाइट पॅटर्न कव्हर करते: 30 किमी श्रेणी प्रति तास, आठ तास पार्क केलेले 240 किमी जोडले. हे बहुतेक प्रवाशांना आणि अगदी लांब पल्ल्याच्या भाड्याच्या सहलींचे समाधान करते.

जर तुम्ही इतर चार्जिंगशिवाय दररोज 250 किमी पेक्षा जास्त गाडी चालवत असाल किंवा तुमची कार 3-फेज 11kW स्वीकारत असेल आणि तुमच्या घरात 3-फेज वायरिंग असेल तर ते योग्य उत्पादन नाही - तर 11kW स्टेशन तुम्हाला अधिक चांगली सेवा देते.

आणि 10 kWh बॅटरीसह प्लग-इन हायब्रिडसाठी हे ओव्हरकिल आहे; 3.5kW कॉम्पॅक्ट रात्रभर ते भरेल आणि खरेदी करण्यासाठी कमी खर्च येईल.

तुम्हाला फॅक्टरीमधून जे मिळते ते इतरांनी वगळले

थेट निर्माता: Zhejiang Anfu New Energy Technology Co., Ltd., 2014 मध्ये स्थापना केली, 260+ कर्मचाऱ्यांसह राष्ट्रीय-स्तरीय विशेष उद्योग.

मानक लीड टाइम 15-20 कार्य दिवस; 3-5 कामकाजाच्या दिवसात एअर-शिप केलेले नमुने.

100 युनिट्समधील OEM पर्याय: लोगो, केबल लांबी, प्लग मानक (प्रकार 1/प्रकार 2/GB/T), केस रंग.

निर्यात कागदपत्र पूर्ण: CE घोषणा, IEC 61851-1 चाचणी अहवाल, कारखाना तपासणी प्रमाणपत्र.

40+ देशांमध्ये ट्रॅक रेकॉर्ड; संदर्भ भागीदारांमध्ये NEOM (सौदी अरेबिया) आणि सिम डार्बी (मलेशिया) यांचा समावेश आहे.

1 युनिटची चाचणी MOQ; 50 आणि 500 ​​युनिट्सच्या किंमतींचे स्तर.

बॉक्स, वजन आणि मालवाहतूक पर्याय

माउंटिंग प्लेट आणि टूल्ससह शिपिंग कार्टन 210 x 210 x 120 मिमी आहे सुमारे 1.7 किलो. 50 युनिट्सच्या पॅलेटचे वजन 90 किलोपेक्षा कमी असते, म्हणूनच लहान ऑर्डरसाठी हवाई मालवाहतूक डीफॉल्ट असते - विशेषत: 5-7 दिवस घरोघरी युरोप.

सागरी मालवाहतूक: सुमारे 1,200 युनिट्स प्रति 20-फूट कंटेनर 50 कार्टनच्या 24 आकुंचन-गुंडाळलेल्या पॅलेटवर.

अटी: FOB Ningbo किंवा शांघाय, EXW किंवा CIF. पेपरवर्कमध्ये व्यावसायिक बीजक, पॅकिंग सूची, सीई घोषणा आणि मूळ प्रमाणपत्र समाविष्ट आहे; एल/सी आणि डी/पी स्वीकारले.

वॉरंटी, स्पेअर्स आणि सेवा प्रतिसाद

उत्पादन दोषांवर 2 वर्षांची वॉरंटी; श्रम आणि रिटर्न-शिपिंग प्रति केस सहमत.

स्पेअर्स - रिले, कंट्रोल बोर्ड, केबल, माउंटिंग प्लेट - 7 कामकाजाच्या दिवसात पाठवले.

एका व्यावसायिक दिवसात अभियंता प्रतिसादासह फोटो किंवा व्हिडिओ दोष निदान.

वापरकर्ता देखभाल: व्हेंट्स पुसून टाका, केबल शीथ तपासा, स्थापित केल्यानंतर एक महिन्यानंतर स्क्रू पुन्हा घट्ट करा.

जर्मनी, फ्रान्स आणि UAE मधील स्थानिक भागीदारांसह डीलर सेवा करार.

तुमचा चार्जर हलवताना करा आणि काय करू नका

चुकीचे: पुरवठा केबल बाहेर काढणे आणि युनिट ओले पॅक करणे. उजवीकडे: ब्रेकर बंद करा, ग्रंथी कोरड्या करा, केबल सैल करा, बॉक्स सरळ ट्रंकमध्ये ठेवा.

चुकीचे: इलेक्ट्रिशियनने सर्किट तपासल्याशिवाय नवीन पत्त्यावर पुन्हा स्थापित करणे. उजवीकडे: तुम्ही प्लेट स्क्रू करण्यापूर्वी स्थानिक इलेक्ट्रिशियनला 32A क्षमता आणि RCD प्रकार सत्यापित करा.

चुकीचे: चार्जिंग केबलद्वारे युनिट वाहून नेणे. उजवीकडे: ते शरीराद्वारे उचला - केबलला करंटसाठी रेट केले जाते, सामान हाताळण्यासाठी नाही.

चुकीचे: तात्पुरत्या जागेवर टाईप 2 बंदूक जमिनीवर लटकत सोडणे. उजवीकडे: वॉल होल्स्टर वापरा, किंवा पिशवी पिशवी जर नसेल तर.

चुकीचे: गंतव्यस्थानावरील कोणतेही 230V सॉकेट असे गृहीत धरून चालेल. उजवीकडे: वास्तविक 32A-सक्षम सर्किट तपासा; 13A सॉकेट सत्राला ट्रिप करेल किंवा थ्रोटल करेल.

जंगम चार्जरसह मालकाचा अनुभव

डब्लिनमध्ये भाड्याने घेतलेला सॉफ्टवेअर अभियंता सरासरी दर 18 महिन्यांनी फिरतो. तो माउंटिंग किट एका पाऊचमध्ये ठेवतो आणि म्हणतो की आता एक हालचाल 'एक लंच ब्रेक' घेते: ब्रेकर बंद, चार स्क्रू, कारमधील बॉक्स, नवीन फ्लॅटवर पुन्हा स्थापित करा. त्याची पकड: 5m केबल दुहेरी खाडीच्या दूरच्या बाजूला घट्ट आहे, म्हणून तो नाक-इन पार्क करतो.

व्हँकुव्हरमधील एक जोडपे त्यांच्या अपार्टमेंटसाठी एक कॉम्पॅक्ट आणि लेकसाइड केबिन चार तासांच्या अंतरावर ठेवते, दुसरी मागील प्लेट विकत घेते जेणेकरून भिंतीवरील हार्डवेअर दोन्ही साइटवर राहतील. त्यांना सापडलेला कॅच: केबिनमध्ये, 7kW 32A सर्किटला कमाल करते, त्यामुळे वॉटर हीटर आणि चार्जर एकत्र चालू शकत नाहीत - ते रात्रभर चार्जिंग शेड्यूल करतात.

ऑस्ट्रेलियातील एक ओव्हरलँडर कॅम्पसाइट 32A हुकअप्सवरून शुल्क आकारतो आणि अहवाल देतो की युनिट ट्रंकमधील 4,000 किमी खडीचे रस्ते वाचले. लहान टीप: क्विक-स्टार्ट कार्ड फक्त इंग्रजी आहे आणि त्याला बॉक्समध्ये फ्रेंच/स्पॅनिश आवृत्ती हवी आहे.

प्रश्न भाडेकरू बहुतेक विचारतात

प्रश्न: हे स्थापित करण्यासाठी मला घरमालकाच्या परवानगीची आवश्यकता आहे का?

A: मागील प्लेट चार लहान स्क्रू छिद्र सोडते, म्हणून प्रथम विचारा; बहुतेक जमीनदार ते स्वीकारतात कारण काढणे स्वच्छ आहे.

प्रश्न: मी ते स्वतः हलवू शकतो का?

उ: विस्थापित करणे DIY-सुरक्षित आहे, परंतु प्रत्येक रीइंस्टॉलला सर्किटची पडताळणी करण्यासाठी इलेक्ट्रिशियनची आवश्यकता असते.

प्रश्न: हे ग्रॅनी केबलपेक्षा वेगाने चार्ज होईल?

उ: होय - 8A घरगुती केबल चार्जपेक्षा सुमारे तीनपट वेगाने.

प्रश्न: माझ्या पुढच्या घरात फक्त सिंगल-फेज 16A असल्यास काय?

A: युनिट तेथे 3.7kW वर बदलते आणि चार्ज करते.

प्रश्न: मी कोणते प्लग ऑर्डर करावे?

A: युरोपियन कारसाठी टाइप 2, बऱ्याच जपानी आणि यूएस मॉडेलसाठी टाइप 1, चिनी-मार्केट वाहनांसाठी GB/T.

प्रश्न: ट्रंक प्रवासासाठी गृहनिर्माण पुरेसे कठीण आहे का?

A: सीलबंद हीटसिंक कोर असलेले UL94 V-0 शेल फ्लीट-सिद्ध आहे; शक्य असल्यास मूळ कार्टनमध्ये पॅक करा.

प्रश्न: मी हेक्स की गमावल्यास काय होईल?

A: तो कुठेही विकला जाणारा मानक आकार आहे; आम्ही बॉक्समध्ये एक सुटे देखील समाविष्ट करतो.

प्रश्न: सामान्य ईव्हीवर पूर्ण चार्ज किती काळ असतो?

A: 40 kWh ची बॅटरी 7kW वर सुमारे 5.5-6 तासात 10% ते 100% पर्यंत जाते.

प्रश्न: एक युनिट दोन कार चार्ज करू शकते?

अ: नाही - प्रति युनिट एकल कनेक्टर; तुम्हाला दोन बेजची आवश्यकता असल्यास दुसरा कॉम्पॅक्ट जोडा.
