सार्वजनिक नेटवर्क, फ्लीट डेपो आणि व्यावसायिक गुणधर्मांमध्ये इलेक्ट्रिक वाहनांचा अवलंब वेगवान होत असल्याने, चार्जिंग इन्फ्रास्ट्रक्चरच्या भौतिक मर्यादांची पूर्वीपेक्षा अधिक छाननी होत आहे.स्प्लिट-प्रकार डीसी चार्जर्सडिस्पेंसर युनिटपासून पॉवर कन्व्हर्जन कॅबिनेट वेगळे करणारा एक वेगळा अभियांत्रिकी दृष्टिकोन दर्शवितो. हे कॉन्फिगरेशन इन्स्टॉलर्सना चार्जिंग पॉइंट कॉम्पॅक्ट, शांत आणि सेवेसाठी सोपे ठेवून जड, उष्णता निर्माण करणारे इलेक्ट्रॉनिक्स सार्वजनिक-सामग्रीपासून दूर ठेवण्यास सक्षम करते. AMPPAL ने हे आर्किटेक्चर एका उत्पादन कुटुंबात परिष्कृत केले आहे जे उच्च उर्जा उत्पादन, लवचिक उपयोजन आणि व्यावसायिक वातावरणाची मागणी करण्यासाठी मजबूत संप्रेषण संतुलित करते.

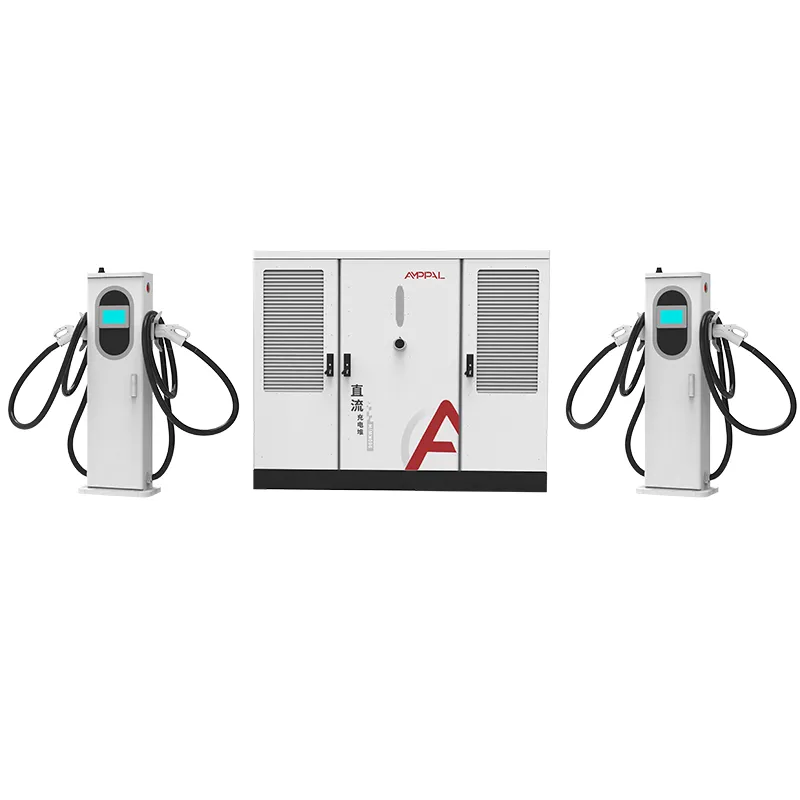

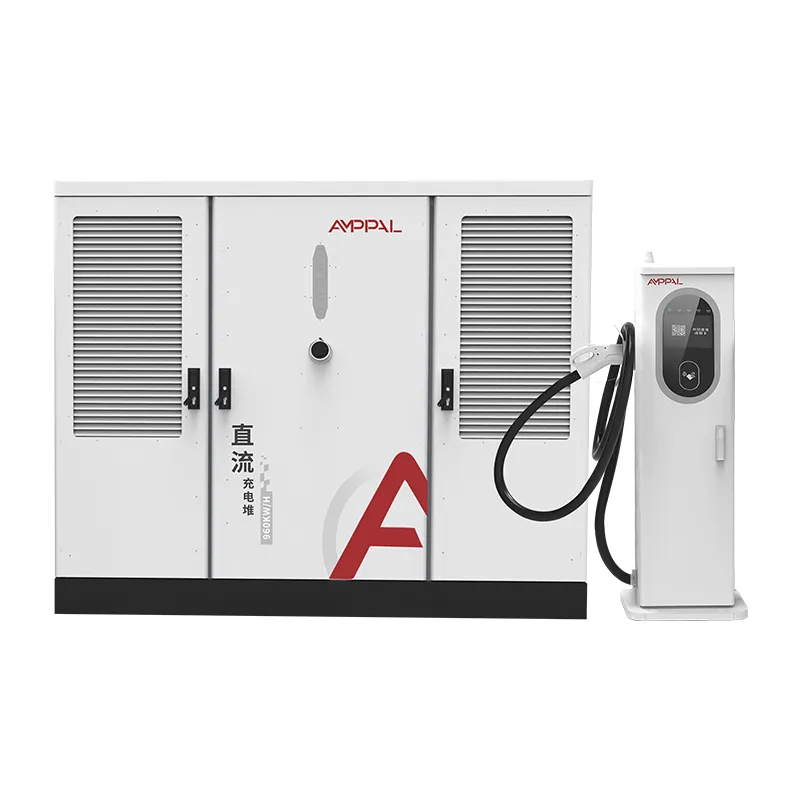

इलेक्ट्रिक वाहन चार्जिंगचे मार्केट साध्या AC वॉल बॉक्सच्या पलीकडे गेले आहे. हाय-पॉवर डीसी चार्जिंगला आता अशा उपकरणांची मागणी आहे जी 120 kW ते 360 kW सतत वितरीत करू शकतात कठोर हवामान, वारंवार केबल हाताळणे आणि चोवीस तास ऑपरेशन. स्प्लिट-प्रकारचे डिझाइन दोन फंक्शनल ब्लॉक्स वेगळे करून हे साध्य करते: पॉवर कॅबिनेट आणि डिस्पेंसर. पॉवर कॅबिनेटमध्ये AC इनपुट संरक्षण, रेक्टिफायर मॉड्यूल्स, DC बस वितरण आणि मुख्य नियंत्रक असतात. डिस्पेंसरमध्ये चार्जिंग केबल, कनेक्टर, यूजर स्क्रीन, RFID रीडर आणि आपत्कालीन स्टॉप आहे. त्यांच्या दरम्यान एक ढाल असलेली DC बस चालते जी पॉवर आणि कंट्रोल सिग्नल वेगळे ठेवते. AMPPAL हे सर्व घटक इन-हाउस तयार करते, संपूर्ण उत्पादन श्रेणीमध्ये सुसंगतता सुनिश्चित करते.
हायवे सर्व्हिस प्लाझा, फ्लीट डेपो, विमानतळ पार्किंग स्ट्रक्चर्स आणि रिटेल चार्जिंग हब यांसारख्या उच्च वापराच्या वातावरणासाठी AMPPAL स्प्लिट-प्रकार DC सिस्टम तयार केल्या आहेत. उत्पादन लाइनमध्ये चार प्राथमिक पॉवर रेटिंग आहेत, प्रत्येक वेगवेगळ्या साइट पॉवर उपलब्धता आणि वाहन थ्रूपुट आवश्यकता पूर्ण करण्यासाठी डिझाइन केलेले आहे. खालील विभाग इलेक्ट्रिकल, मेकॅनिकल आणि कम्युनिकेशन वैशिष्ट्यांचा तपशील देतात जे मालिका परिभाषित करतात.
| पॅरामीटर | ASDC120 | ASDC180 | ASDC240 | ASDC360 |
| जास्तीत जास्त आउटपुट पॉवर | 120 kW | 180 किलोवॅट | 240 kW | 360 kW |
| आउटपुट व्होल्टेज श्रेणी | 200-1000 V DC | |||
| प्रति डिस्पेंसर कमाल करंट | 250 ए | 250 ए | 250 A मानक / 500 A लिक्विड-कूल्ड | 500 एक द्रव-थंड |
| DC आउटपुटची संख्या | 1 किंवा 2 | 2 | 2 किंवा 3 | 2 किंवा 3 |
| इनपुट व्होल्टेज | 380–480 V AC ±15%, 3P+N+PE, 50/60 Hz | |||
| पॉवर फॅक्टर | नाममात्र लोडवर ≥0.99 | |||
| कार्यक्षमता | ≥95% | ≥95.5% | ≥96% | ≥96% |
| शीतकरण पद्धत | जबरदस्तीने हवा थंड करणे | सक्तीची हवा + केबल्ससाठी पर्यायी द्रव थंड करणे | केबल्ससाठी जबरदस्ती हवा + द्रव थंड करणे | पॉवर मॉड्यूल आणि केबल्ससाठी लिक्विड कूलिंग |
| ऑपरेटिंग तापमान | -30°C ते +55°C, 45°C वरील स्वयंचलित डीरेटिंगसह | |||
| स्टोरेज तापमान | -40°C ते +70°C | |||
| सापेक्ष आर्द्रता | 5% ते 95% नॉन-कंडेन्सिंग | |||
| उंची | ≤2000 मी. उच्च उंचीवर सल्ला आवश्यक आहे | |||
| संप्रेषण प्रोटोकॉल | OCPP 1.6J | OCPP 1.6J / 2.0.1, Modbus TCP | OCPP 1.6J / 2.0.1, ISO 15118 | OCPP 2.0.1, ISO 15118 प्लग आणि चार्ज |
| कनेक्टरचे प्रकार | CCS1, CCS2, CHAdeMO, GB/T पर्यायी | CCS1, CCS2, पर्यायी CHAdeMO | ||
| संलग्न रेटिंग | पॉवर कॅबिनेट IP55, डिस्पेंसर IP54, प्रभाव रेटिंग IK10 | |||
| प्रमाणपत्रे | CE, IEC 61851-1, IEC 61851-23, UL 2202 पर्यायी, ISO 9001 उत्पादन | |||
स्प्लिट-टाइप डीसी चार्जर म्हणजे काय आणि ते ऑल-इन-वन युनिटपेक्षा कसे वेगळे आहे?
स्प्लिट-प्रकार डीसी चार्जर डिस्पेंसर इंटरफेसपासून पॉवर कन्व्हर्जन इलेक्ट्रॉनिक्स वेगळे करतो. सर्व-इन-वन युनिटमध्ये, रेक्टिफायर्स, पॉवर मॉड्यूल्स, कूलिंग उपकरणे आणि वापरकर्ता इंटरफेस एक संलग्नक सामायिक करतात, जे मोठे, भारी आणि थर्मलली मागणी असू शकते. स्प्लिट-प्रकार प्रणालीमध्ये, पॉवर कॅबिनेटमध्ये AC-टू-DC रूपांतरण मॉड्यूल आणि मुख्य संरक्षण उपकरणे असतात, तर डिस्पेंसरमध्ये चार्जिंग केबल, कनेक्टर, स्क्रीन आणि पेमेंट रीडर असते. एक ढाल असलेली DC बस दोघांना जोडते. हे डिझाईन पार्किंगच्या जागेवर स्लिम डिस्पेंसर सोडून, यांत्रिक खोलीत, भिंतीच्या मागे किंवा कमी दृश्यमान भागात स्थापित करण्याची परवानगी देते. पृथक्करण थंड करणे देखील सुलभ करते, वापरकर्त्यांजवळील आवाज कमी करते आणि एका पॉवर कॅबिनेटला एकाधिक डिस्पेंसर सर्व्ह करण्यास सक्षम करते.
AMPPAL स्प्लिट-टाइप डीसी चार्जर्सना ऑल-इन-वन चार्जर्सपेक्षा कोणत्या साइटच्या परिस्थिती अनुकूल आहेत?
एएमपीपीएएल स्प्लिट-प्रकार डीसी चार्जर्सना प्राधान्य दिले जाते जेव्हा इंस्टॉलेशन क्षेत्रामध्ये मर्यादित वायुवीजन, कडक आवाज मर्यादा किंवा सौंदर्यविषयक मर्यादा असतात. अंडरग्राउंड पार्किंग गॅरेजमध्ये बऱ्याचदा हाय-पॉवर ऑल-इन-वन उपकरणांमधून उष्णता नष्ट करण्यासाठी पुरेसा वायुप्रवाह नसतो, त्यामुळे पॉवर कॅबिनेट हवेशीर युटिलिटी रूममध्ये ठेवल्याने समस्या सुटते. ज्या ठिकाणी चार्जिंग पॉइंट हवामान, मीठ फवारणी किंवा तोडफोडीच्या संपर्कात आहे अशा ठिकाणी कमी संवेदनशील घटक असलेल्या छोट्या डिस्पेंसरचा फायदा होतो. पार्किंग स्पेसच्या एका ओळीत एकाधिक चार्ज पॉइंट्सची आवश्यकता असलेल्या साइट्स एका केंद्रीय पॉवर कॅबिनेटला अनेक डिस्पेंसर जोडून एकूण खर्च कमी करू शकतात. याव्यतिरिक्त, इलेक्ट्रिकल रूमपासून पार्किंग एरियापर्यंत लांब केबल असलेले कोणतेही स्थान युटिलिटी इंटरकनेक्शन न हलवता वीज कार्यक्षमतेने मार्गस्थ करण्यासाठी स्प्लिट आर्किटेक्चरचा वापर करू शकते.
पॉवर कॅबिनेट डिस्पेंसरशी कसे जोडलेले आहे आणि कोणत्या केबलची लांबी समर्थित आहे?
AMPPAL स्प्लिट-प्रकार DC चार्जर्स पॉवर कॅबिनेट आणि प्रत्येक डिस्पेंसर दरम्यान समर्पित DC बस कनेक्शन वापरतात. कनेक्शनमध्ये दोन DC पॉवर कंडक्टर, एक संरक्षणात्मक पृथ्वी कंडक्टर आणि नियंत्रण आणि स्थिती सिग्नलसाठी एक संप्रेषण केबल असते. स्टँडर्ड कॉन्फिगरेशन 100 मीटरपर्यंतच्या अंतरांना समर्थन देते, ज्यामुळे पॉवर कॅबिनेटला वास्तविक चार्जिंग पॉइंटपासून लांब ठेवता येते. दीर्घ धावांसाठी, AMPPAL अभियांत्रिकी व्होल्टेज ड्रॉप आणि थर्मल मर्यादांवर आधारित केबल आकाराचे मूल्यांकन करू शकते. DC बस केबल्स इलेक्ट्रोमॅग्नेटिक हस्तक्षेप कमी करण्यासाठी ढाल केल्या जातात आणि बाह्य किंवा घरातील स्थापनेसाठी रेट केल्या जातात. दोन्ही टोकांवरील कनेक्टर हे औद्योगिक प्लग आहेत जे विशेष साधनांशिवाय त्वरित स्थापना आणि देखभाल करण्यास परवानगी देतात. सर्व केबल्स 5 मीटर, 10 मीटर, 20 मीटर, 50 मीटर आणि 100 मीटर पूर्व-असेंबल्ड लांबीमध्ये उपलब्ध आहेत, विनंतीनुसार उपलब्ध लांबीसह.
एक पॉवर कॅबिनेट एकाच वेळी अनेक डिस्पेंसर सर्व्ह करू शकते?
होय. स्प्लिट-टाइप आर्किटेक्चर डायनॅमिक पॉवर शेअरिंगसाठी डिझाइन केले आहे. एकल AMPPAL पॉवर कॅबिनेट मॉडेलवर अवलंबून दोन, तीन किंवा काही कॉन्फिगरेशनमध्ये चार डिस्पेंसरपर्यंत समर्थन देऊ शकते. कनेक्ट केलेल्या वाहनांची संख्या आणि त्यांच्या बॅटरीच्या स्थितीवर आधारित प्रणाली उपलब्ध उर्जेचे हुशारीने वाटप करते. उदाहरणार्थ, दोन डिस्पेंसर असलेले 240 kW पॉवर कॅबिनेट फक्त एक डिस्पेंसर सक्रिय असल्यास 240 kW एका वाहनाला देऊ शकते. जेव्हा दोन वाहने चार्ज होत असतात, तेव्हा सिस्टीम समान रीतीने पॉवर विभाजित करू शकते किंवा प्रथम येणाऱ्यास प्रथम सेवा, उच्च शुल्काची स्थिती किंवा VIP वापरकर्ता स्थिती यासारख्या कॉन्फिगर करण्यायोग्य धोरणावर आधारित एका वाहनाला प्राधान्य देऊ शकते. या पॉवर शेअरिंगमुळे पायाभूत सुविधांचा खर्च कमी होतो आणि अपस्ट्रीम इलेक्ट्रिकल सेवेचा वापर सुधारतो.
स्प्लिट आर्किटेक्चर कोणते देखभाल फायदे प्रदान करते?
स्प्लिट आर्किटेक्चर थेट सेवाक्षमता सुधारते. पॉवर मॉड्यूल्स, कॉन्टॅक्टर्स आणि कूलिंग फॅन्स केंद्रीय पॉवर कॅबिनेटमध्ये स्थित आहेत, त्यामुळे तंत्रज्ञ ग्राहकासमोरील भागात प्रवेश न करता किंवा पार्किंगची जागा अवरोधित न करता बहुतेक दुरुस्ती करू शकतात. डिस्पेंसरमध्ये कमी सक्रिय घटक असतात, जे चार्ज पॉईंटवर फील्ड अयशस्वी होण्याची शक्यता कमी करते. वाहनाच्या धडकेने किंवा तोडफोडीमुळे डिस्पेंसर खराब झाल्यास, संपूर्ण पॉवर कॅबिनेट डिस्कनेक्ट न करता बदली पूर्ण केली जाऊ शकते. AMPPAL पॉवर कॅबिनेटला हॉट-स्वॅप करण्यायोग्य पॉवर मॉड्यूल्ससह डिझाइन करते, ज्यामुळे अयशस्वी मॉड्यूल बदलले जाऊ शकते जेव्हा उर्वरित सिस्टम कमी क्षमतेवर कार्य करत राहते. रिमोट डायग्नोस्टिक्स तंत्रज्ञ येण्यापूर्वी फॉल्ट कोड ओळखतात, ज्यामुळे दुरुस्तीसाठी लागणारा वेळ कमी होतो. सुटे भागांची यादी प्रत्येक पार्किंगच्या जागेवर न ठेवता पॉवर कॅबिनेटच्या ठिकाणी एकत्रित केली जाऊ शकते.
AMPPAL स्प्लिट-प्रकार DC चार्जर CCS1, CCS2, CHAdeMO आणि GB/T कनेक्टरशी सुसंगत आहेत का?
AMPPALस्प्लिट-प्रकार डीसी चार्जर CCS1, CCS2, CHAdeMO आणि GB/T कनेक्टर कॉन्फिगरेशनसह उपलब्ध आहेत. उत्तर अमेरिकेसाठी मानक ऑफरमध्ये CCS1 समाविष्ट आहे, तर युरोप, मध्य पूर्व आणि आशिया पॅसिफिक प्रदेश सामान्यत: CCS2 वापरतात. CHAdeMO लेगसी वाहनांसाठी उपलब्ध आहे, विशेषतः जपान आणि युरोपच्या काही भागांमध्ये. GB/T चा चिनी बाजार आणि निर्यात प्रकल्पांसाठी ऑफर केला जातो ज्यांना त्याची आवश्यकता असते. डिस्पेंसर एक किंवा दोन कनेक्टरसह फॅक्टरी-कॉन्फिगर केले जाऊ शकते. ड्युअल-कनेक्टर डिस्पेंसर क्षेत्रीय आवश्यकतांनुसार CCS आणि CHAdeMO किंवा CCS1 आणि CCS2 एकत्र करू शकतो. कनेक्टरचा प्रकार पॉवर कॅबिनेट डिझाइनवर परिणाम करत नाही, म्हणून डिस्पेंसर बदलून किंवा केबल असेंब्ली बदलून एएमपीपीएएल स्प्लिट-टाइप सिस्टम वेगळ्या प्रदेशात पुन्हा तैनात केले जाऊ शकते. सर्व कनेक्टर IEC 62196, ISO 15118 आणि CHAdeMO 2.0 वैशिष्ट्यांचे पालन करतात.
उच्च सभोवतालच्या तापमानात आणि लिक्विड-कूल्ड केबल्ससह थर्मल व्यवस्थापन कसे हाताळले जाते?
AMPPAL स्प्लिट-प्रकार डीसी चार्जर तीन-स्तरीय थर्मल व्यवस्थापन दृष्टिकोन वापरतात. प्रथम, पॉवर कॅबिनेट तापमान-नियंत्रित पंख्याच्या गतीसह उच्च-व्हॉल्यूम सक्तीचे एअर कूलिंग वापरते. एअर इनटेक फिल्टर्स धूळ आणि मोडतोड आत जाण्यापासून रोखतात आणि अंतर्गत एअर बाफल्स पॉवर मॉड्यूल्ससाठी कूलिंग पाथ कंट्रोल इलेक्ट्रॉनिक्समधून वेगळे करतात. दुसरे, पॉवर मॉड्यूल्सचे वैयक्तिकरित्या निरीक्षण केले जाते आणि जर हवेचे तापमान 45°C पेक्षा जास्त असेल तर 55°C पर्यंत सुरक्षित ऑपरेशन राखून सिस्टीम कृपापूर्वक कमी होते. तिसरे, 500 A आउटपुटसह कॉन्फिगरेशनसाठी, डिस्पेंसर चार्जिंग केबल आणि कनेक्टर बंद-लूप लिक्विड कूलिंग सिस्टम वापरतात. कूलंट डिस्पेंसरच्या आत असलेल्या कूलिंग युनिटमधून केबल आणि कनेक्टरद्वारे फिरते, थेट संपर्क इंटरफेसवर उष्णता काढून टाकते. हे IEC 61851-23 द्वारे परिभाषित कमाल सुरक्षित तापमान मर्यादा ओलांडल्याशिवाय सतत उच्च-वर्तमान चार्जिंगला अनुमती देते. लिक्विड कूलिंग युनिट सीलबंद आहे आणि सामान्य ऑपरेशन अंतर्गत फील्ड भरण्याची आवश्यकता नाही; शीतलक पातळी आणि तापमान दूरस्थपणे निरीक्षण केले जाते.
कोणते संप्रेषण प्रोटोकॉल आणि बॅकएंड एकत्रीकरण समर्थित आहेत?
AMPPAL स्प्लिट-टाइप डीसी चार्जर OCPP 1.6J आणि OCPP 2.0.1 ला मानक म्हणून समर्थन देतात, सर्व प्रमुख चार्जिंग नेटवर्क व्यवस्थापन प्रणालींसह एकीकरण सक्षम करतात. Modbus TCP ऊर्जा व्यवस्थापन आणि औद्योगिक ऑटोमेशन एकत्रीकरणासाठी उपलब्ध आहे. 240 kW आणि 360 kW आउटपुट असलेले मॉडेल देखील ISO 15118 हार्डवेअर-रेडी कार्यक्षमतेचे समर्थन करतात, ज्यात CCS कनेक्टरवरील प्लग आणि चार्ज समाविष्ट आहे. ग्रिड एकत्रीकरणासाठी, चार्जर OpenADR द्वारे मागणी प्रतिसाद सिग्नलला प्रतिसाद देऊ शकतात आणि वीज उपलब्धतेच्या आधारावर स्थानिक लोड व्यवस्थापन लागू करू शकतात. रिडंडंट मोबाइल कनेक्शनसाठी ड्युअल सिम समर्थनासह नेटवर्क कनेक्टिव्हिटी पर्यायांमध्ये इथरनेट, 4G LTE आणि Wi-Fi समाविष्ट आहे. AMPPAL क्लाउड प्लॅटफॉर्म रिमोट मॉनिटरिंग, फर्मवेअर अपडेट्स, एनर्जी रिपोर्टिंग आणि वापरकर्ता व्यवस्थापन पुरवतो. सर्व संप्रेषण इंटरफेस पॉवर कॅबिनेटमध्ये स्थित आहेत आणि एनक्रिप्टेड प्रोटोकॉल आणि कॉन्फिगर करण्यायोग्य फायरवॉल नियमांद्वारे अनधिकृत प्रवेशापासून संरक्षित आहेत.
