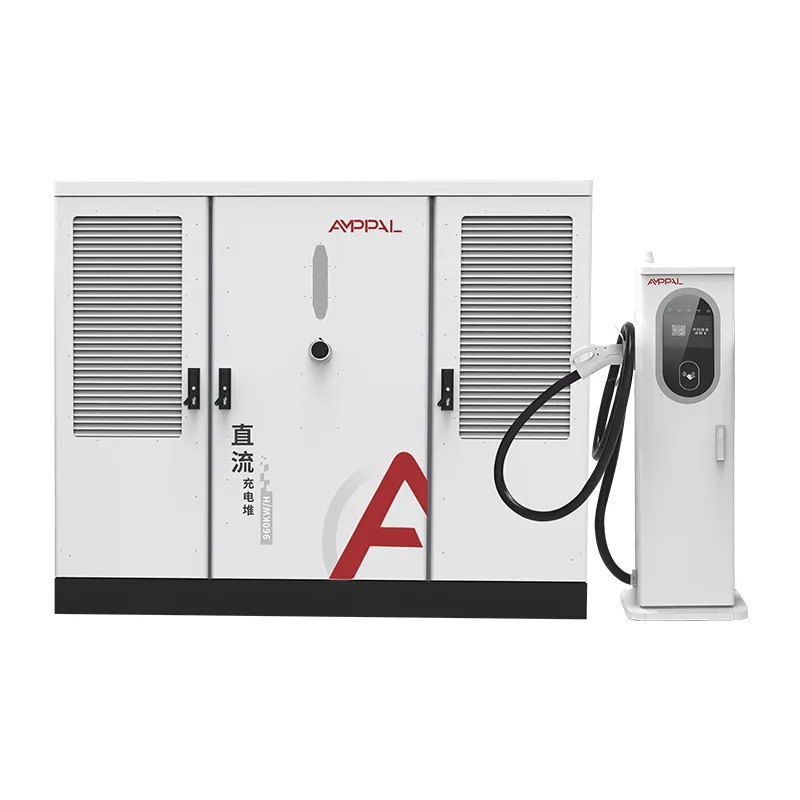

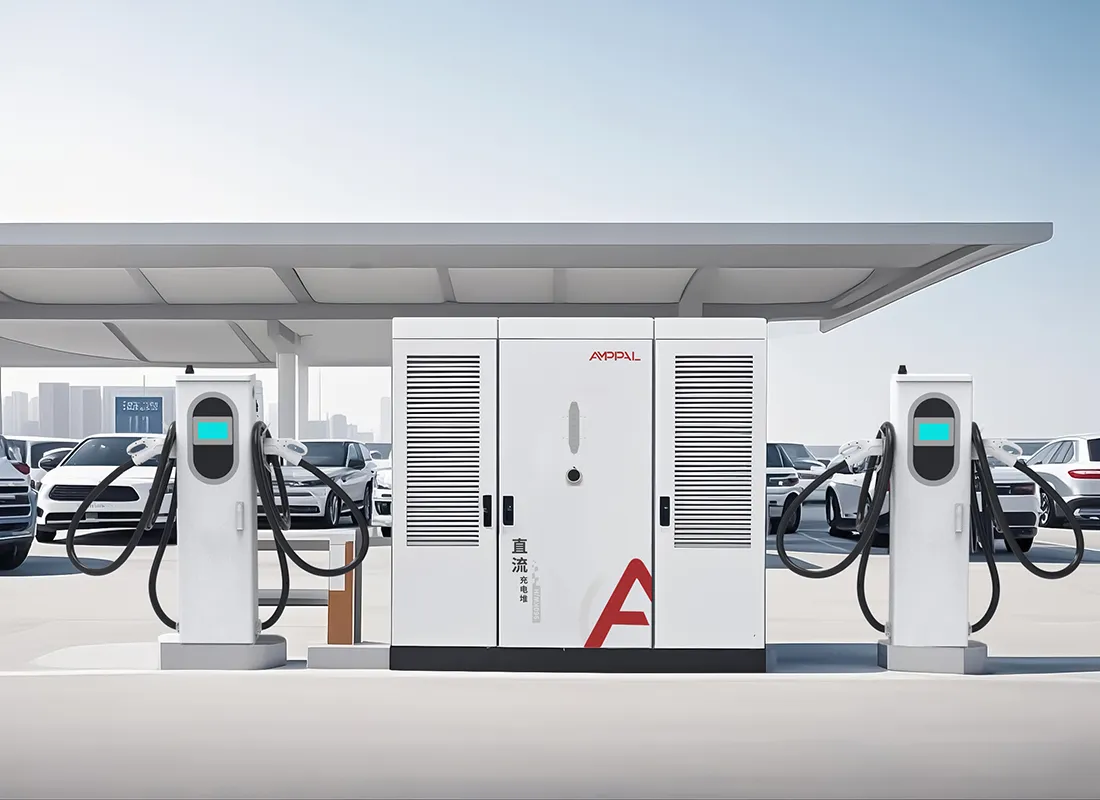

व्यावसायिक चार्जिंग हबसाठी 800kW हाय-पॉवर स्प्लिट DC EV चार्जिंग सिस्टम

UL प्रमाणपत्रे प्रत्यक्षात काय कव्हर करतात

उत्तर अमेरिका चार्जर स्थापित करण्यासाठी सुरक्षित असल्याचा पुरावा म्हणून सीई चिन्ह स्वीकारत नाही. हे सूची स्वीकारते आणि DC फास्ट चार्जिंग उपकरणांसाठी सूची UL आहे.

या 800kW स्प्लिट-टाइप सिस्टममध्ये UL 2202-2022, EV चार्जिंग सिस्टम उपकरणांचे मानक आणि UL 2231-2, कर्मचारी संरक्षण प्रणालीचे मानक आहे जे ऑपरेटरला इलेक्ट्रिक शॉकपासून संरक्षण करते. दोन्ही नेमप्लेटवर छापलेले आहेत आणि दोघेही अधिकारक्षेत्राच्या तपासणीच्या अधिकारात टिकून आहेत.

हे पृष्ठ दोन मानके स्पष्ट करते, 480V उत्तर अमेरिकन इनपुट डिझाइन आणि अनुपालन बिंदू जे प्रकल्पांना पुन्हा कामापासून दूर ठेवतात.

हे पृष्ठ काय नाही याबद्दल आम्ही थेट असले पाहिजे: हा कायदेशीर सल्ला नाही आणि स्थानिक कोड राज्य आणि काउन्टीनुसार बदलतात. हे काय आहे, यूएस आणि कॅनेडियन प्रकल्पांमध्ये आपण अनेकदा पाहत असलेल्या अडथळ्यांना सूचीबद्ध केलेली 800kW प्रणाली कशी दूर करते याचे व्यावहारिक चित्र आहे.

उत्तर अमेरिकन मार्केट ऍक्सेस: UL vs CE

सीई मार्क आणि यूएल सूचीमधील फरक कागदोपत्री नाही. हे आहे की उपकरणे कायदेशीररित्या स्थापित केली जाऊ शकतात आणि विमा काढला जाऊ शकतो.

सीई ही निर्मात्याची स्व-घोषणा आहे; UL ही फॅक्टरी तपासणी आणि फॉलो-अप ऑडिटद्वारे समर्थित तृतीय-पक्ष सूची आहे.

बहुतेक यूएस अधिकारक्षेत्रे, उपयुक्तता आणि विमा कंपन्यांना राष्ट्रीय मान्यताप्राप्त चाचणी प्रयोगशाळा सूचीची आवश्यकता असते, जी एकट्या CE प्रदान करत नाही.

UL 2202-2022 संपूर्णपणे चार्जिंग सिस्टम उपकरणे समाविष्ट करते: संलग्नक, वायरिंग, इनपुट सर्किट आणि आउटपुट सर्किट.

UL 2231-2 कर्मचारी संरक्षण प्रणाली, कनेक्टर आणि DC आउटपुट दरम्यान सुरक्षा इंटरलॉक चेन कव्हर करते.

दोन्ही सूचीसह, 800kW प्रणाली बहुतेक राज्यांमध्ये सानुकूल अभियांत्रिकी मूल्यांकनाशिवाय परवानगीसाठी तयार आहे.

कॅनडासाठी, सीएसए समकक्षांविरुद्ध समान उपकरणांचे मूल्यांकन केले जाऊ शकते; आमच्या UL फाइल्स त्या मार्गाला समर्थन देतात.

तांत्रिक तपशील

यूएस आणि कॅनेडियन साइट 800kW साठी तयार केल्या

आंतरराज्यीय कॉरिडॉर स्थानके जेथे 480V थ्री-फेज सेवा आधीपासूनच अस्तित्वात आहे आणि 800kW ही करार क्षमता आहे.

ट्रक थांबे आणि विश्रांती क्षेत्रे NEVI किंवा राज्य-अनुदानित कार्यक्रमांवर बोली लावतात ज्यांना सूचीबद्ध उपकरणे आवश्यक असतात.

कॉर्पोरेट आणि फ्लीट यार्ड डिझेल इन्फ्रास्ट्रक्चरच्या जागी हाय-पॉवर डीसी चार्जिंगसह.

मोठ्या पार्किंगची जागा आणि एकच समर्पित ट्रान्सफॉर्मर असलेली खरेदी आणि मनोरंजनाची ठिकाणे.

वितरण नेटवर्कवर उच्च-शक्ती चार्जिंगचे प्रात्यक्षिक करणारे युटिलिटी पायलट प्रकल्प.

विमानतळ आणि ट्रान्झिट पार्किंग संरचना जेथे एकल 480V सेवा एकाधिक चार्जिंग झोन फीड करते.

480V सेवा प्रवेशद्वार पासून CCS1 आउटपुट पर्यंत

कॅबिनेटची रचना उत्तर अमेरिकन व्यावसायिक मानकांनुसार केली गेली आहे: AC480V ±10% 50/60Hz थ्री-फेज इनपुटवर. मानक 480V सेवा आणि कॅबिनेट दरम्यान कोणत्याही स्टेप-अप ट्रान्सफॉर्मरची आवश्यकता नाही; रेक्टिफायर स्टेज थेट 300-1000VDC बसमध्ये रूपांतरित होते.

पॉवर फॅक्टर सुधारणा ≥0.99 वर इनपुट धारण करते, जे डिमांड मीटरिंग स्वच्छ ठेवते आणि रिऍक्टिव्ह पॉवरसाठी बिल करणाऱ्या व्यावसायिक दरांवरील दंड शुल्क टाळते.

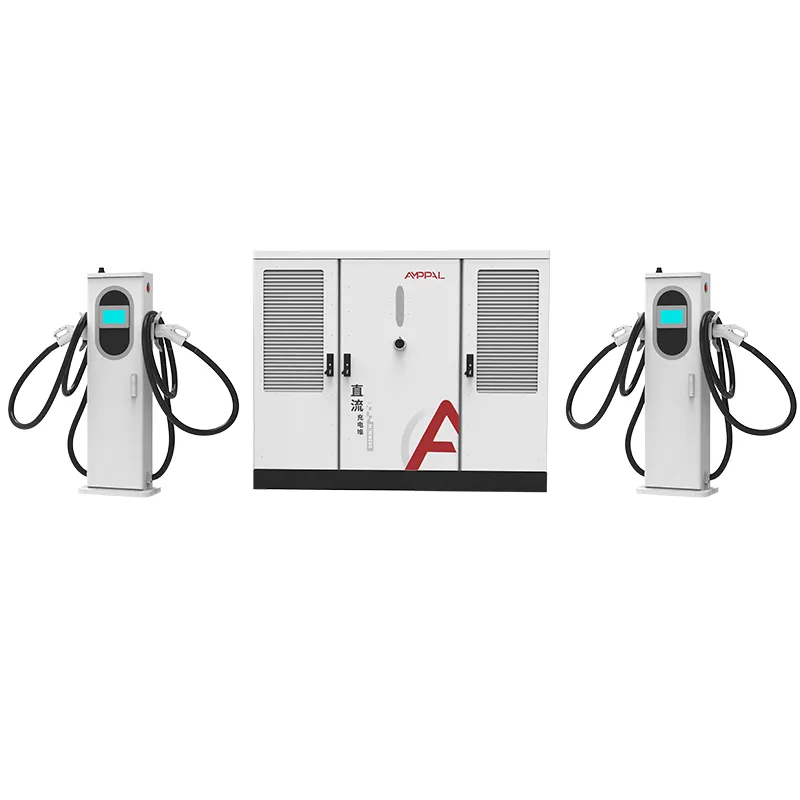

800kW चा पूल 2 ते 16 टर्मिनल फीड करतो. प्रत्येक टर्मिनल त्याच्या वर्तमान नियंत्रकाशी वाटाघाटी करते, त्यामुळे 600A लिक्विड-कूल्ड स्टॉल आणि 250A एअर-कूल्ड स्टॉल एकाच कॅबिनेटवर एकत्र राहतात आणि आउटपुट कनेक्टर बाजाराचे अनुसरण करतात: उत्तर अमेरिकेसाठी CCS1, NACS उपलब्ध आहे.

ग्राउंड-फॉल्ट आणि कर्मचारी संरक्षण UL 2231-2 च्या अनुषंगाने कॅबिनेटमध्ये हाताळले जाते आणि लोड व्यवस्थापन आणि रिमोट कंट्रोलसाठी स्टेशन OCPP 1.6 किंवा 2.0 बॅकएंडला जोडते.

कॅबिनेटच्या स्वतःच्या कूलिंग सिस्टमद्वारे उष्णता व्यवस्थापित केली जाते, म्हणून ≤65dB नॉइज रेटिंग पूर्ण आउटपुटवर देखील धारण करते. हे व्यावसायिक लॉटमध्ये महत्त्वाचे आहे जेथे शेजाऱ्याची प्रॉपर्टी लाइन उपकरण पॅडच्या जवळ बसते.

UL मार्किंग, NEC 625, आणि AHJ स्वीकृती

परवानगी देणे म्हणजे जेथे सूचीबद्ध उपकरणे स्वतःसाठी पैसे देतात. तपासणीच्या वेळी तीन कागदपत्रे महत्त्वाची असतात आणि आम्ही त्या सर्वांचा पुरवठा करतो.

नेमप्लेटवरील UL चिन्ह, आमच्या सूची फाइलमधील मॉडेल क्रमांकाशी जुळलेले आहे, जे निरीक्षक फोटो काढतात.

NEC कलम 625 मध्ये EV चार्जिंग उपकरणे बसवणे समाविष्ट आहे; आमचे इन्स्टॉलेशन मॅन्युअल कॅबिनेटला त्याच्या फीडर, ओव्हरकरंट आणि डिस्कनेक्टिंग-मीन्स आवश्यकतांनुसार मॅप करते.

NFPA 70 हा स्वतःच कोड आहे आणि कलम 625 त्याच्या आत बसतो; AHJ पुनरावलोकन ग्राउंडिंग, बाँडिंग आणि दृष्टीच्या आत डिस्कनेक्ट करण्यावर लक्ष केंद्रित करते.

आम्ही UL चाचणी अहवाल आणि पाठवलेल्या विशिष्ट मालिका श्रेणींसाठी अनुरूपतेचे प्रमाणपत्र प्रदान करतो.

इनपुट-साइड दस्तऐवजीकरणामध्ये सेवा कनेक्शनसाठी 480V वायरिंग आकृती आणि टॉर्क शेड्यूल समाविष्ट आहे.

अनुदानित प्रकल्पांसाठी, आमचे UL दस्तऐवजीकरण NEVI आणि राज्य कार्यक्रमांना बोलीदारांकडून आवश्यक असलेल्या उपकरणांच्या सूचीशी जुळते.

UL-सूचीबद्ध युनिट्ससाठी उत्पादन प्रक्रिया

पायरी 1. स्टीलच्या कॉइलमधून एनक्लोजर पंच केलेले आणि लेसर-कट केले जातात, त्यानंतर FANUC लाईनवर रोबोट-वेल्डेड केले जातात.

पायरी 2. TRUMPF प्रेस ब्रेक पॅनेल तयार करतात; पावडर कोटिंग आणि क्युरींग फॉलो.

पायरी 3. AC वितरण AC लाइनवर UL-मान्य घटक आणि टॉर्क-नियंत्रित समाप्तीसह वायर्ड आहे.

पायरी 4. रेक्टिफायर मॉड्यूल आणि कर्मचारी संरक्षण बोर्ड डीसी लाईनवर बसवले आहेत.

पायरी 5. प्रत्येक कॅबिनेटची पॉवर फॅक्टर, रिपल आणि संरक्षण तपासणी रेकॉर्ड करून 800kW पर्यंत लोड-चाचणी केली जाते.

पायरी 6. 48-तास बर्न-इन सायकल युनिटला; लॉग अनुक्रमांकाशी बांधील आहेत.

पायरी 7. UL फॉलो-अप तपासणी नमुने सूची कार्यक्रमानुसार उत्पादनातून काढले जातात.

पायरी 8. अंतिम तपासणी आणि क्रेटिंग; प्लांटने 2024 पर्यंत एकत्रितपणे एक दशलक्ष युनिट्स पाठवले.

हा चार्जर तुमच्या प्रोजेक्ट टाइमलाइनसाठी योग्य आहे का?

तुमचा प्रकल्प युनायटेड स्टेट्स किंवा कॅनडामध्ये असताना, जेव्हा फंडर किंवा युटिलिटीला सूचीबद्ध उपकरणांची आवश्यकता असते किंवा जेव्हा तुमचा AHJ केवळ CE-हार्डवेअर स्वीकारणार नाही तेव्हा 800kW UL-सूचीबद्ध प्रणाली निवडा. जेव्हा तुम्हाला 2 ते 16 गनच्या वाढीला कव्हर करणारे मॉडेल हवे असेल तेव्हा हा योग्य कॉल आहे.

UL अंमलबजावणी न करता मार्केटमध्ये एकाच 2-बंदुकीच्या किरकोळ कोपऱ्यासाठी ते निवडू नका; सूचीची किंमत आहे आणि सीई-केवळ युनिट तेथे काम करेल.

ऑर्डर देण्यापूर्वी तुमची सेवा क्षमता तपासा: कॅबिनेटला 480V सेवेमध्ये 800kW ची खरी गरज आहे, तसेच इनरश आणि मीटरिंगसाठी खोली आवश्यक आहे. आम्ही कोटेशनसह साइट-डेटा चेकलिस्ट पाठवतो आणि तुम्ही वचनबद्ध होण्यापूर्वी आमचे अभियंते त्याचे पुनरावलोकन करतात.

लीड वेळा देखील केवळ CE-मार्केटपेक्षा भिन्न आहेत: UL-सूचीबद्ध उत्पादन रन समान 15-20 कामकाजाच्या दिवसांच्या वेळापत्रकानुसार चालतात, परंतु काही यूएस प्रकल्पांना निधी अर्जांसाठी लवकर सूची दस्तऐवजांची आवश्यकता असते. जेव्हा तुम्ही किंमतीची विनंती करता तेव्हा दस्तऐवजीकरण पॅकसाठी विचारा, तुम्ही बोली जिंकल्यानंतर नाही.

आणि जर तुमचा प्रकल्प पूर्णपणे सट्टा असेल, कोणतीही साइट नसेल, कोणताही युटिलिटी करार नसेल आणि अद्याप कोणताही परवानगीचा मार्ग नसेल, तर ऑर्डर करण्यापूर्वी प्रतीक्षा करा. उपकरणे ठेवतात; पार्किंगची जागा कदाचित नसेल.

UL-सूचीबद्ध चार्जिंग उपकरणांसाठी AMPPAL का आहे

UL 2202-2022 आणि UL 2231-2 सूचीबद्ध आहेत, फॅक्टरी फॉलो-अप ऑडिट आधीपासूनच ठिकाणी आहेत.

रेखांकन मंजूरीनंतर 15-20 कार्य दिवसांचे वितरण; एका कंटेनरमधून MOQ.

OEM/ODM: नॉर्थ अमेरिकन ब्रँडिंग, NACS किंवा CCS1 कनेक्टर सेट आणि कस्टम केबल लांबी.

दलाल आणि AHJ साठी दस्तऐवजीकरण पॅकेज: UL अहवाल, मूळ प्रमाणपत्रे आणि वायरिंग आकृती.

2014 मध्ये स्थापन झालेल्या Yueqing-मुख्यालयातील निर्माता, यूएस आणि कॅनडासह 40+ देशांमध्ये निर्यात करतो.

पॅलेटिझिंग, लिफ्टिंग आणि डिलिव्हरी

कॅबिनेट चार लिफ्टिंग पॉइंट्ससह अंदाजे 2300 x 1900 x 1150 मिमी आकाराच्या स्टीलच्या फ्रेमच्या क्रेटमध्ये पाठवतात; केबल्स कॉइल केलेल्या आणि कनेक्टर संरक्षित करून टर्मिनल्स पॅलेटाइज्ड केले जातात. 40 फूट उंच-क्यूब कंटेनर कॅबिनेट आणि आठ टर्मिनल्सपर्यंत बसतो.

यूएस किंवा कॅनेडियन पोर्टवर डिलिव्हरी अटी FOB Ningbo किंवा CIF आहेत. दस्तऐवज, बीजक, पॅकिंग यादी, लॅडिंगचे बिल, UL चाचणी अहवाल आणि उत्पत्ति प्रमाणपत्र, लोडिंगच्या 3 दिवसांच्या आत जारी केले जातात.

क्रेटमध्ये 2200mm-उंच कॅबिनेटसाठी एक रिगिंग आकृती समाविष्ट आहे आणि आमच्या कमिशनिंग मार्गदर्शकामध्ये साइटसाठी फोर्कलिफ्ट आणि क्रेन पर्याय समाविष्ट आहेत.

सेवा नेटवर्क आणि वॉरंटी अटी

दोन वर्षांची मानक वॉरंटी कॅबिनेट, टर्मिनल, पॉवर मॉड्यूल आणि संरक्षण नियंत्रक समाविष्ट करते.

वॉरंटी अपयशांवर क्रॉस-शिप एक्सचेंज; आमच्या स्टॉकमधून 5 कामकाजाच्या दिवसात बदली पाठवणे.

रिमोट OCPP डायग्नोस्टिक्स आणि फर्मवेअर अपडेट्स आमच्या अभियंत्यांद्वारे टाइम झोनमध्ये हाताळले जातात.

उत्तर अमेरिकन ग्राहकांसाठी स्पेअर-पार्ट किट: फ्यूज, कनेक्टर आणि कंट्रोल बोर्ड शेल्फवर ठेवलेले आहेत.

वार्षिक देखभाल सल्ल्यामध्ये पहिल्या वर्षानंतर टॉर्कची पुनर्तपासणी आणि दर 6 महिन्यांनी कनेक्टर परिधान तपासणी समाविष्ट असते.

नॉर्थ अमेरिकन इंस्टॉलेशन्ससाठी वापर नोट्स

चुकीचे: 208V सेवेमधून कॅबिनेटला खाद्य देणे. उजवीकडे: UL सूची गृहीत धरल्याप्रमाणे AC480V ±10% तीन-फेज प्रदान करा.

चुकीचे: उपकरणांच्या दृष्टीक्षेपात डिस्कनेक्ट करणे म्हणजे वगळणे. उजवीकडे: NEC 625 आणि आमच्या वायरिंग आकृतीनुसार डिस्कनेक्ट स्थापित करा.

चुकीचे: एकट्या नळातून ग्राउंडिंग. उजवीकडे: इंस्टॉलेशन मॅन्युअलनुसार समर्पित उपकरणे ग्राउंडिंग कंडक्टर चालवा.

चुकीचे: UL सूचीमध्ये असूचीबद्ध तृतीय-पक्ष टर्मिनल समाविष्ट आहे असे गृहीत धरून. उजवीकडे: सूचीबद्ध प्रणालीसह पुरवलेले टर्मिनल वापरा.

चुकीचे: उत्साही होण्यापूर्वी AHJ वॉकथ्रू वगळणे. उजवीकडे: UL फाईल आणि चाचणी अहवाल हातात घेऊन निरीक्षकांना आमंत्रित करा.

UL-सूचीबद्ध इंस्टॉलेशन्सवर ऑपरेटर फीडबॅक

कॅलिफोर्निया, युनायटेड स्टेट्समधील चार्जिंग नेटवर्कने कॉरिडॉर साइटवर दोन 800kW कॅबिनेट सुरू केले आणि पहिल्या भेटीत तपासणी केली. प्रोजेक्ट मॅनेजरची एकच तक्रार: ट्रकिंग कोटपेक्षा दोन दिवसांनी क्रेट आला, ज्यामुळे कमिशनिंग आठवड्याच्या शेवटी ढकलले गेले.

ओंटारियो, कॅनडातील एका युटिलिटी कॉन्ट्रॅक्टरने इलेक्ट्रिकल कामाची प्री-बिड करण्यासाठी 480V वायरिंग डायग्राम वापरले. त्याचा फीडबॅक असा होता की टॉर्क शेड्यूलमुळे त्याला पुन्हा वर्क कॉल वाचवता आला, तरीही त्याच्या स्टॉल लेआउटसाठी टर्मिनल केबल 0.5m लांब असावी अशी त्याची इच्छा होती.

ओहायो, युनायटेड स्टेट्समधील एक फ्लीट ऑपरेटर त्याच्या ट्रक यार्डसाठी प्रति कॅबिनेट 10 तोफा चालवतो. नऊ महिन्यांनंतर, एका टर्मिनलच्या कनेक्टरची कुंडी बदलण्याची गरज होती; क्रॉस-शिप स्पेअर चार दिवसात पोहोचले, आणि उर्वरित स्टेशन कधीही चार्जिंग थांबले नाही.

FAQ: प्रमाणन आणि स्थापना

प्रश्न: 800kW कॅबिनेट UL सूचीबद्ध आहे किंवा फक्त चाचणी केली आहे?

A: UL 2202-2022 आणि UL 2231-2 अंतर्गत, चालू असलेल्या फॅक्टरी फॉलो-अप ऑडिटसह सूचीबद्ध.

प्रश्न: सीई युनायटेड स्टेट्ससाठी का काम करत नाही?

उ: यूएस परवानगी आणि विम्यासाठी सामान्यतः राष्ट्रीय मान्यताप्राप्त चाचणी प्रयोगशाळा सूची आवश्यक असते; CE ही उत्पादकाची स्व-घोषणा आहे.

प्रश्न: सिस्टमला कोणत्या इनपुट व्होल्टेजची आवश्यकता आहे?

A: AC480V ±10% 50/60Hz वर, मानक उत्तर अमेरिकन व्यावसायिक सेवा.

प्रश्न: NEC 625 ला साइटवर काही विशेष आवश्यक आहे का?

A: योग्य फीडर आकारमान, ओव्हरकरंट संरक्षण आणि डिस्कनेक्टिंग म्हणजे दृष्टीक्षेपात; आमचे मॅन्युअल नकाशे प्रत्येक आवश्यकता.

प्रश्न: टर्मिनल्स एकाच कॅबिनेटवर CCS1 आणि NACS असू शकतात?

उ: होय, ऑर्डरच्या वेळी प्रत्येक टर्मिनलवर कनेक्टर सेट नियुक्त केले जातात.

प्रश्न: कॅबिनेटपूर्वी ट्रान्सफॉर्मरची आवश्यकता आहे का?

उ: तुमची सेवा मध्यम व्होल्टेज असेल तरच; 480V सेवेतून कॅबिनेट थेट कनेक्ट होते.

प्रश्न: 800kW प्रणाली किती तोफा चालवू शकते?

A: 2 ते 16 पर्यंत, 250A एअर-कूल्ड आणि 600A लिक्विड-कूल्ड टर्मिनल्स मिक्स करणे.

प्रश्न: माझ्या ब्रोकरला आणि AHJ ला कोणत्या कागदपत्रांची आवश्यकता असेल?

A: UL चाचणी अहवाल, मूळ प्रमाणपत्र, पॅकिंग सूची आणि वायरिंग आकृती, सर्व शिपमेंटसह समाविष्ट आहेत.
