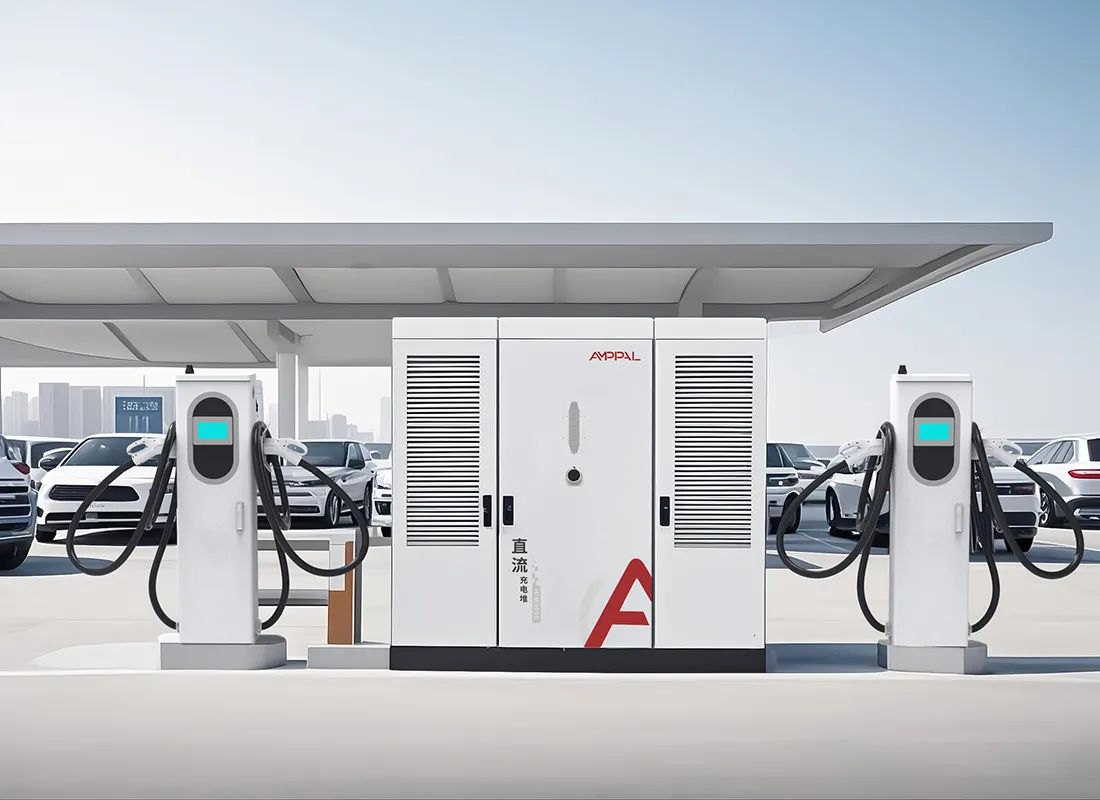

मेगावाट फ्लीट चार्जिंगसाठी स्प्लिट-टाइप डीसी अल्ट्रा-फास्ट चार्जिंग स्टेशन

पॉवर, ग्रिड आणि साइट इंजिनिअरिंग एका सिस्टीममध्ये

960kW चा चार्जर ही लहानची मोठी आवृत्ती नाही. हा एक वीज प्रकल्प आहे ज्यामध्ये चार्जर जोडलेला आहे, आणि त्याचे यश सबस्टेशन, ट्रान्सफॉर्मर आणि केबल ट्रेमध्ये रेक्टिफायर मॉड्यूल्समध्ये असते.

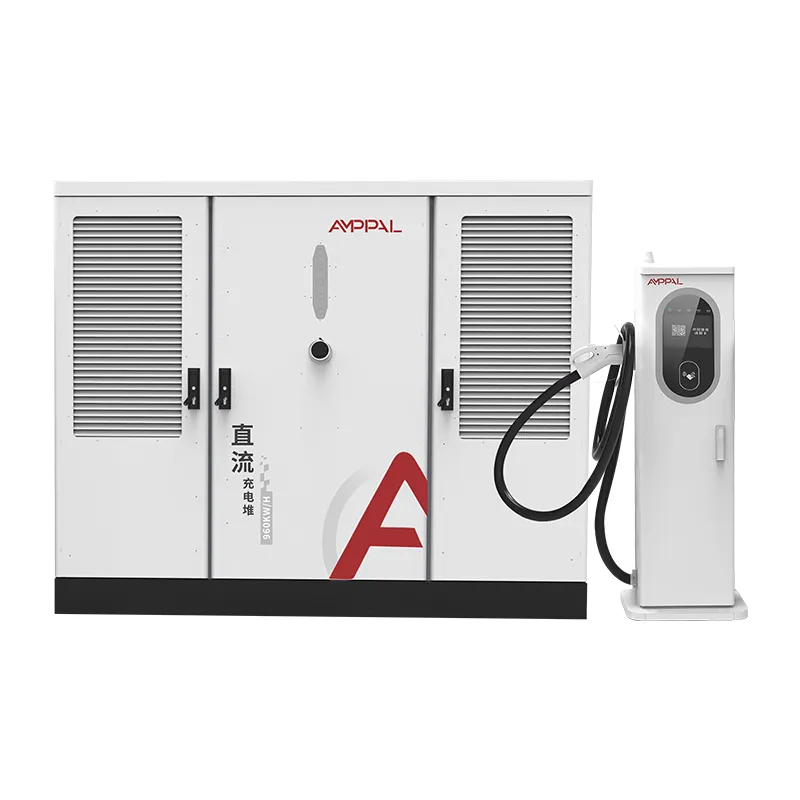

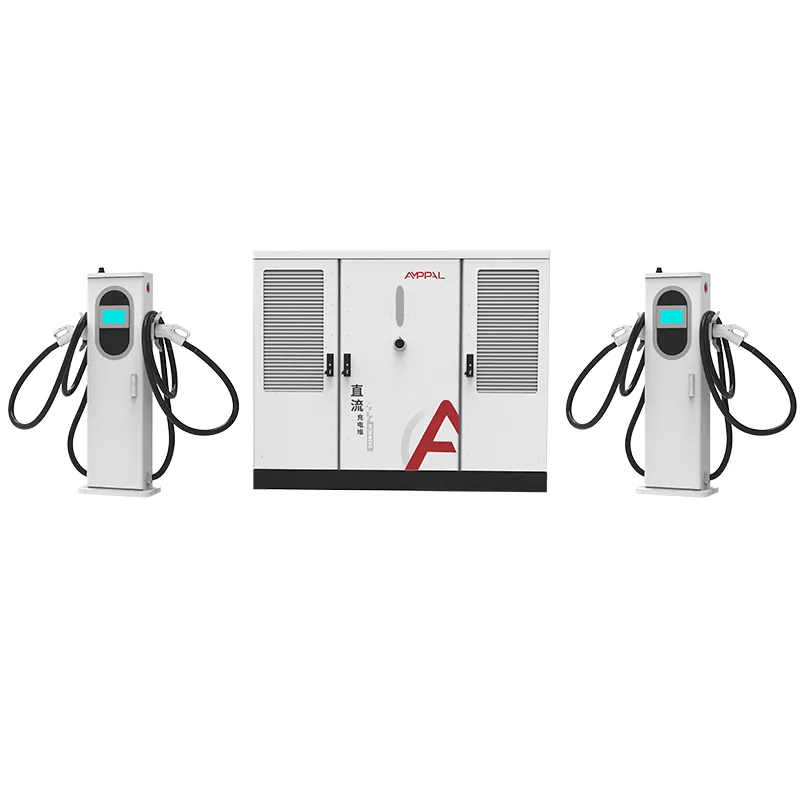

AF-DC-960-Series AC480V थ्री-फेजद्वारे पुरवलेल्या 2200 x 1800 x 1000 मिमी कॅबिनेटमध्ये पॉवर रूपांतरण केंद्रित करते आणि आउटपुट 2 ते 16 टर्मिनल्समध्ये पसरवते. अभियांत्रिकी प्रश्न कंटेनरच्या आधी येतात: फीडर आकार, ट्रान्सफॉर्मर रेटिंग, मागणी मीटरिंग आणि बांधकाम क्रम.

या पृष्ठात हब डेव्हलपरला आवश्यक असलेल्या आकड्यांचा अंतर्भाव आहे, इनपुट क्षमतेपासून ते कमिशनिंग स्वीकृतीपर्यंत आणि आम्ही निर्माता म्हणून कुठे प्लग इन करतो.

आपण अद्याप 120kW युनिट्सची तुलना करत असल्यास, येथे वाचणे थांबवा. ही प्रणाली अशा ऑपरेटरसाठी आहे ज्यांनी आधीच उच्च-शक्ती चार्जिंगसाठी वचनबद्ध केले आहे आणि आता त्याचा बॅकअप घेण्यासाठी अभियांत्रिकीची आवश्यकता आहे.

सहा संख्या जे 960kW हब परिभाषित करतात

पहिल्या रेखांकनापूर्वी, प्रत्येक 960kW प्रकल्प सहा आकड्यांद्वारे निश्चित केला जातो. प्रत्येकाच्या प्रामाणिक वाचनासह ते येथे आहेत.

480V थ्री-फेजवर 960kW पूर्ण लोडवर अंदाजे 1,155A ड्रॉ करते, जे पहिल्या दिवसापासून फीडर आणि स्विचगियर क्लास ठरवते.

1,250kVA ट्रान्सफॉर्मर हे युटिलिटी नियमांनुसार 960kW अधिक स्टेशन सहाय्यक आणि हेडरूमसाठी वैशिष्ट्यपूर्ण जोड आहे.

पॉवर फॅक्टर ≥0.99 रिऍक्टिव्ह घटक शून्याच्या जवळ ठेवतो, जे kW ऐवजी kVA ची मागणी करणाऱ्या टॅरिफवर महत्त्वाचे आहे.

960kW वर 16 तोफा सरासरी 60kW प्रति सक्रिय सत्र, जे पूर्ण वापरावर तासाला सुमारे 60 वाहनांची रांग साफ करते.

600A लिक्विड-कूल्ड टर्मिनल्स कॅबिनेटच्या सर्वात जवळ असलेल्या खाडीवर सर्वाधिक प्रवाह केंद्रित करतात, जड DC कमी ठेवतात.

फॅक्टरी लीड टाइमचे 15-20 कामकाजाचे दिवस शेड्यूलचा सर्वात लहान भाग आहे; ट्रान्सफॉर्मर आणि युटिलिटी मंजुरीला सहसा जास्त वेळ लागतो.

आणि सातवा क्रमांक, डेटाशीटवर कोणीही छापत नाही: साइटचे जवळच्या मध्यम-व्होल्टेज फीडरचे अंतर, जे युटिलिटी बिलमध्ये खांब, खंदक किंवा सबस्टेशन समाविष्ट आहे की नाही हे ठरवते.

तांत्रिक तपशील

हब साइट्स जेथे 960kW आर्थिक अर्थ प्राप्त करते

इलेक्ट्रिक क्लास 8 ट्रक सेवा देणारे आंतरराज्य मालवाहतूक कॉरिडॉर ज्यांना 600A सत्रांची आवश्यकता असते.

युटिलिटी-लगतचे भूखंड जेथे मध्यम-व्होल्टेज वितरण आधीपासून प्रॉपर्टी लाइनवर चालते.

सतत ट्रॅफिक ट्रॅफिक ऐवजी अनुसूचित वाहन लाटांसह विमानतळ आणि बंदर हस्तांतरण यार्ड.

डेपो-हब संकरित जेथे बस, ट्रक आणि प्रवासी कार एक वीज खरेदी करार सामायिक करतात.

प्रादेशिक फ्लॅगशिप स्टेशन जे नेटवर्कचा ब्रँड अँकर करतात आणि समर्पित ट्रान्सफॉर्मरचे समर्थन करतात.

ग्रीनफिल्ड औद्योगिक उद्याने जेथे भाडेकरू आत जाण्यापूर्वी विकसक ट्रान्सफॉर्मरची क्षमता राखून ठेवू शकतात.

युटिलिटी ट्रान्सफॉर्मर ते 1000VDC बस

साखळी युटिलिटी मध्यम-व्होल्टेज कनेक्शनपासून सुरू होते. पॅड-माउंट केलेला ट्रान्सफॉर्मर 480V थ्री-फेजपर्यंत खाली येतो, कॅबिनेटचे रेट केलेले इनपुट आणि सर्व्हिस पॅनल पूर्ण लोडवर अंदाजे 1,155A आकाराच्या समर्पित फीडरद्वारे कॅबिनेटला फीड करते.

कॅबिनेटच्या आत, रेक्टिफायर मॉड्यूल 480V AC ला 300-1000VDC स्थिर-शक्ती बसमध्ये रूपांतरित करतात. पॉवर फॅक्टर सुधारणा ≥0.99 वर इनपुट धारण करते, त्यामुळे मॉड्यूल्स निष्क्रिय असतानाही स्टेशनचा रिऍक्टिव्ह ड्रॉ नगण्य राहतो.

डीसी बसमधून, टर्मिनल त्यांच्या वाटाघाटी करतात. एकल लिक्विड-कूल्ड टर्मिनल ट्रक सत्रासाठी संपूर्ण 960kW पूल घेऊ शकते; 16 कार सक्रिय असलेल्या, पूल प्रति सत्र अंदाजे 60kW मध्ये विभागला जातो. आउटपुट रेंजमध्ये 400V-क्लास कार आणि 800V-क्लास ट्रक पुनर्रचना न करता समाविष्ट आहेत.

स्टेशन-स्तरीय नियंत्रण OCPP 1.6 किंवा 2.0 वर चालते, जे ऑपरेटरला युटिलिटी पीक दरम्यान हब कॅप करू देते आणि रात्री ते उचलू देते.

मानके, प्रकार चाचण्या आणि गुणवत्ता गेट्स

किरकोळ हार्डवेअरपेक्षा ग्रिड-स्केल उपकरणांची अधिक काटेकोरपणे तपासणी केली जाते, त्यामुळे दर्जेदार कथा प्रमाणपत्रे आणि चाचणी नोंदींमध्ये लिहावी लागते.

UL 2202-2022 आणि UL 2231-2 सूची कॅबिनेट आणि पूर्ण 2-16 टर्मिनल श्रेणी व्यापते.

धूळ आणि जल-जेट चाचणीद्वारे सत्यापित IP54 संलग्न संरक्षण; कोस्टल हबसाठी हाउसिंग 96-तास मीठ स्प्रे पास करतात.

पॉवर फॅक्टर प्रत्येक कॅबिनेटवर पूर्ण 960kW लोडवर मोजला जातो आणि रिलीझ करण्यापूर्वी ≥0.99 वाचणे आवश्यक आहे.

48-तास बर्न-इन युनिटला आंशिक आणि पूर्ण भाराद्वारे, प्रति अनुक्रमांक लॉग केलेल्या डेटासह चक्र करते.

फॉलो-अप फॅक्टरी ऑडिट केवळ पहिल्या शिपमेंटसाठी नव्हे तर उत्पादनाच्या आयुष्यासाठी सूची वैध ठेवतात.

960kW कॅबिनेट कसे तयार केले जाते

पायरी 1. स्टील कॉइल पंच आणि लेसर कट केले जातात, नंतर FANUC रोबोट आर्म्सद्वारे फ्रेममध्ये वेल्डेड केले जातात.

पायरी 2. TRUMPF प्रेस ब्रेक पॅनेल तयार करतात; संलग्नक पावडर-लेपित आणि बरा आहे.

पायरी 3. AC वितरण, ब्रेकर्स आणि मीटरिंग AC लाईनवर टॉर्क-नियंत्रित टर्मिनेशनसह वायर केलेले आहेत.

पायरी 4. रेक्टिफायर मॉड्यूल आणि ऍलोकेशन कंट्रोलर वेगळ्या DC लाईनवर स्थापित केले आहेत.

चरण 5. प्रतिरोधक बँकेवर कॅबिनेट 960kW पर्यंत लोड-चाचणी केली जाते; कार्यक्षमता, रिपल आणि पॉवर फॅक्टर रेकॉर्ड केले जातात.

पायरी 6. त्यानंतर 48-तासांचा बर्न-इन होतो आणि अयशस्वी युनिट्स पुन्हा कामासाठी आणि नवीन सायकलसाठी लाईनवर परत येतात.

पायरी 7. अंतिम तपासणीमध्ये टॉर्क, वायरिंग, लेबल्स आणि सीरियल रेकॉर्ड समाविष्ट आहेत.

पायरी 8. निर्यातीसाठी क्रेटिंग; प्लांटची वार्षिक क्षमता एक दशलक्ष युनिट्सपेक्षा जास्त आहे आणि 2024 डिलीव्हरी एक दशलक्ष पार झाली आहे.

आपण वचनबद्ध करण्यापूर्वी साइट अभियांत्रिकी चेकलिस्ट

प्रथम उपयुक्तता कराराची पुष्टी करा. एक 960kW लोड एक दर घटना आहे, मीटर स्वॅप नाही; बऱ्याच युटिलिटीजना अर्ज, लोड स्टडी आणि काहीवेळा सेवा अपग्रेडची आवश्यकता असते, ज्यासाठी काही महिने लागू शकतात.

हेडरूमसह ट्रान्सफॉर्मरचा आकार: 1,250kVA कॅबिनेट प्लस स्टेशन लाइटिंग, HVAC आणि भविष्यातील टर्मिनल दुसऱ्या अपग्रेडशिवाय कव्हर करते.

सिव्हिल वर्कची योजना करा: 2200mm-उंची कॅबिनेटला लेव्हल काँक्रीट पॅड, केबल ट्रेंच किंवा टर्मिनल्सपर्यंत जाण्यासाठी ट्रे मार्ग आणि क्रेट युनिटसाठी क्रेन किंवा फोर्कलिफ्टच्या आवाक्यात एक उपकरण पॅड आवश्यक आहे.

तुमची प्रोजेक्ट टाइमलाइन युटिलिटी विलंब शोषून घेऊ शकत नसल्यास, किंवा तुमची साइट समर्पित ट्रान्सफॉर्मर होस्ट करू शकत नसल्यास, हे सध्याचे चुकीचे उत्पादन आहे. 960kW हब हा पायाभूत सुविधांचा कायमस्वरूपी तुकडा आहे आणि तो एकसारखाच वागतो.

युटिलिटीचे लोड-स्टडी रिप्लाय तुमच्याकडे असेल तेव्हा आम्हाला पाठवा; तुम्ही ऑर्डर देण्यापूर्वी आमचे अभियंते फीडरचे गणित आणि कॅबिनेटच्या इनपुट वक्र विरुद्ध ट्रान्सफॉर्मरचे रेटिंग तपासतील.

उच्च-क्षमता हबसाठी AMPPAL का

कॅबिनेट, टर्मिनल्स आणि कंट्रोल सॉफ्टवेअरसाठी एक निर्माता, म्हणून 960kW प्रणाली तीन विक्रेत्यांच्या वचनांवरून एकत्र केली जात नाही.

UL 2202-2022 आणि UL 2231-2 सूचीबद्ध, तसेच CE, CB, आणि TUV इतर बाजारांसाठी.

OEM/ODM पर्याय: ब्रँडिंग, कनेक्टर मिक्स, केबलची लांबी आणि OCPP सर्व्हर कॉन्फिगरेशन.

रेखांकन मंजूरीनंतर 15-20 कामकाजाच्या दिवसात वितरण; एका कंटेनरमधून MOQ.

NEOM ग्रीन हायड्रोजन प्रकल्पाच्या 500 लिक्विड-कूल्ड युनिट्ससह स्वतः 200+ स्टेशन चालवणाऱ्या कंपनीकडून सपोर्ट.

लिफ्टिंग, रिगिंग आणि मोठ्या कॅबिनेटचे वितरण

कॅबिनेट ही शिपमेंटमधील सर्वात जड वस्तू आहे: 2300 x 1900 x 1150 मिमी जवळ एक स्टील-फ्रेम केलेला क्रेट ज्यामध्ये चार रेट केलेले लिफ्टिंग पॉइंट आणि आत एक रिगिंग डायग्राम आहे. टर्मिनल्स पॅलेट्सवर प्रवास करतात आणि लिक्विड-कूल्ड युनिट्स साइटवर भरलेल्या कूलंटसह कोरड्या पाठवतात.

40 फूट उंच-क्यूब कंटेनर कॅबिनेट आणि आठ टर्मिनल्सपर्यंत वाहून नेतो; दुसऱ्या कंटेनरमध्ये मोठ्या टर्मिनलची गणना होते. आम्ही FOB Ningbo किंवा CIF कोट्स प्रदान करतो, इनव्हॉइस, पॅकिंग सूची, लॅडिंगचे बिल आणि लोडिंगच्या 3 कामकाजाच्या दिवसांत जारी केलेले UL अहवाल.

कमिशनिंग मार्गदर्शकामध्ये कॅबिनेट, पॅड लेआउट आणि 480V कनेक्शनसाठी टॉर्क शेड्यूलसाठी क्रेन आणि फोर्कलिफ्ट पर्याय समाविष्ट आहेत.

हबसाठी देखभाल करार आणि सुटे

कॅबिनेट, टर्मिनल्स, पॉवर मॉड्यूल आणि कंट्रोलरवर दोन वर्षांची मानक वॉरंटी.

वॉरंटी अयशस्वी झाल्यास क्रॉस-शिप एक्सचेंज, 5 कामकाजाच्या दिवसांमध्ये बदली पाठवण्यासह.

हबसाठी प्रतिबंधात्मक देखभाल किट: फिल्टर, कनेक्टर, शीतलक आणि अतिरिक्त नियंत्रण बोर्ड.

टाइम झोनमध्ये लोड कॅप्स, फॉल्ट लॉग आणि फर्मवेअर अपडेटसाठी रिमोट OCPP डायग्नोस्टिक्स.

वार्षिक सेवा शिफारस: टॉर्क रीचेक, फिल्टर सेवा, कूलंट फ्लश दर 24 महिन्यांनी आणि DC बसचे थर्मल स्कॅन.

हाय-पॉवर साइट्ससाठी वापर नोट्स

चुकीचे: युटिलिटीने सेवा टप्पा आणि व्होल्टेजची पुष्टी करण्यापूर्वी कॅबिनेटला ऊर्जा देणे. उजवीकडे: मीटरसह तीनही टप्प्यांवर AC480V ±10% सत्यापित करा, नंतर बंद करा.

चुकीचे: फीडरचा आकार कमी करणे कारण हब 'त्यात वाढेल'. उजवीकडे: पहिल्या दिवसापासून संकुचित 960kW साठी फीडर आणि ट्रान्सफॉर्मरचा आकार द्या.

चुकीचे: कॅबिनेट ठेवा जेथे क्रेटेड युनिट उचलले जाऊ शकत नाही. उजवीकडे: कंटेनर येण्यापूर्वी क्रेन किंवा फोर्कलिफ्ट प्रवेश आणि पॅड स्थितीची पुष्टी करा.

चुकीचे: कमिशनिंग केल्यानंतर मागणी-मीटर पुनरावलोकन वगळणे. उजवीकडे: पहिल्या महिन्याच्या kVA बिलिंगची ≥0.99 पॉवर फॅक्टर रेकॉर्डशी तुलना करा.

चुकीचे: 600A टर्मिनल्सना ट्रक्स विरुद्ध खेचण्यासाठी कायम अँकर म्हणून हाताळणे. उजवीकडे: बोलार्ड स्थापित करा आणि केबलला हाताने मार्गदर्शन करा.

कमिशनिंग केल्यानंतर हब ऑपरेटर फीडबॅक

कॅलिफोर्निया, युनायटेड स्टेट्समधील एक फ्रेट कॉरिडॉर ऑपरेटर क्लास 8 ट्रकसाठी सहा लिक्विड-कूल्ड टर्मिनलसह 960kW हब चालवतो. नऊ महिन्यांत, स्टेशन सुमारे 90 मिनिटांत 20-80% ट्रक चार्ज देते, आणि त्याची एकमेव तक्रार म्हणजे युटिलिटीचे डिमांड मीटर मासिक स्टँडबाय शुल्क दर्शवते ज्यासाठी त्याने बजेट केले नव्हते.

वॉर्सा, पोलंडमधील बस डेपो दहा एअर-कूल्ड टर्मिनलसह 960kW कॅबिनेट जोडते. डेपो मॅनेजर त्याच्या बिलावर पॉवर फॅक्टर कार्यक्षमतेची प्रशंसा करतो, परंतु लक्षात घेतो की कमिशनिंगला नियोजित तीन ऐवजी पाच दिवस लागले कारण स्थानिक ग्रिड ऑपरेटरला अतिरिक्त संरक्षण अभ्यास आवश्यक होता.

दुबई, UAE मधील एका विकसकाने 1,250kVA ट्रान्सफॉर्मरच्या आसपास हब तयार केला आणि पहिल्या तपासणीवर विद्युत स्वीकृती झाल्याचा अहवाल दिला. त्याचे आरक्षण: कॅबिनेटच्या पदचिन्हाने उपकरणाच्या खोलीच्या दरवाजाची एक लहान पुनर्रचना करण्यास भाग पाडले, जे त्याने नागरी कामांपूर्वी उघडण्याच्या विरूद्ध क्रेटचे परिमाण तपासून टाळले असते.

FAQ: ग्रिड आणि साइट प्रश्न

प्रश्न: 960kW कॅबिनेटला कोणत्या फीडर क्षमतेची आवश्यकता आहे?

A: अंदाजे 1, 155A पूर्ण लोडवर 480V थ्री-फेजवर; फीडर, स्विचगियर आणि ट्रान्सफॉर्मर कॉन्ट्रॅक्ट केलेल्या क्षमतेसाठी आकारले जातात.

प्रश्न: या प्रणालीसह कोणत्या ट्रान्सफॉर्मरच्या जोड्या आहेत?

A: सामान्यत: 1, 250kVA कॅबिनेट अधिक सहाय्यक आणि हेडरूमसाठी, तुमच्या युटिलिटीच्या नियमांविरुद्ध पुष्टी केली जाते.

प्रश्न: पॉवर फॅक्टर माझ्या बिलावर कसा परिणाम करतो?

A: ≥0.99 वर, प्रतिक्रियात्मक मागणी नगण्य राहते, जी अनेक व्यावसायिक दरांवर kVA-आधारित मागणी शुल्क टाळते.

प्रश्न: एक कॅबिनेट ट्रक आणि कार दोन्ही सर्व्ह करू शकते?

उत्तर: होय, ट्रकसाठी 600A लिक्विड-कूल्ड टर्मिनल आणि कारसाठी 250A एअर-कूल्ड टर्मिनल्स मिक्स करणे.

प्रश्न: कमिशनिंगसाठी किती वेळ लागतो?

उत्तर: सामान्यत: सिव्हिल वर्क पूर्ण झाले आहे असे गृहीत धरून युटिलिटीच्या संरक्षण तपासणीसह साइटवर 3-5 दिवस.

प्रश्न: स्टेशन सहाय्यकांसाठी वेगळी सेवा आवश्यक आहे का?

उत्तर: आम्ही प्रकाश आणि नियंत्रणासाठी लहान सहायक फीडची शिफारस करतो, परंतु कॅबिनेट स्वतःच मुख्य 480V सेवा घेते.

प्रश्न: कोणत्या ग्रिड फ्रिक्वेन्सी कार्य करतात?

A: AC480V ±10% 50Hz आणि 60Hz दोन्हीवर, 480V वर्ग वापरून बहुतेक बाजारपेठा कव्हर करतात.

प्रश्न: वितरण वेळ काय आहे?

A: रेखांकन मंजूरीनंतर 15-20 कामकाजाचे दिवस, ट्रान्सफॉर्मर आणि युटिलिटीचे काम तुमच्या बाजूला समांतर चालू आहे.
