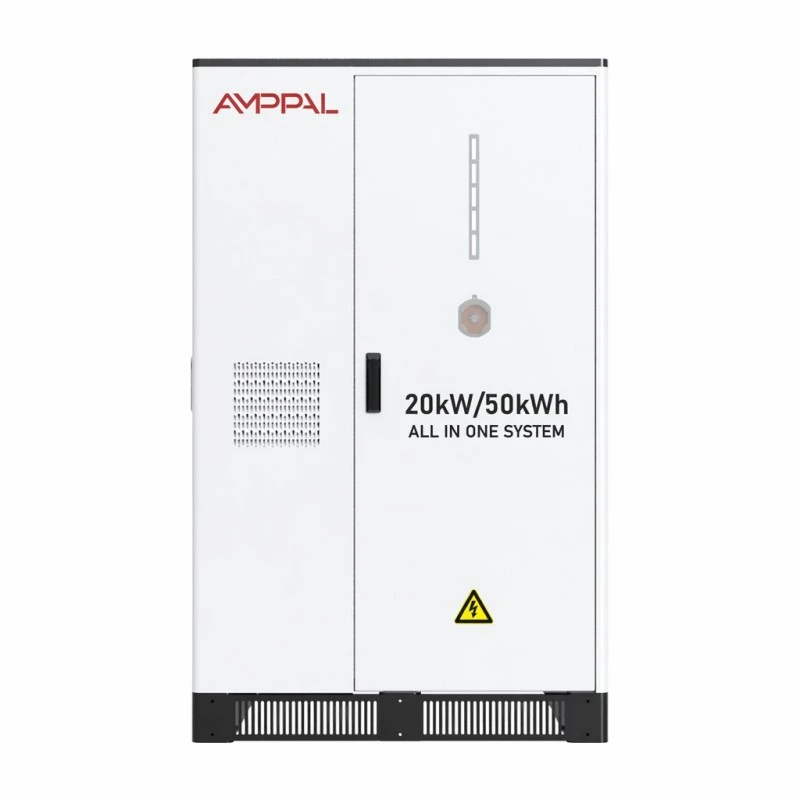

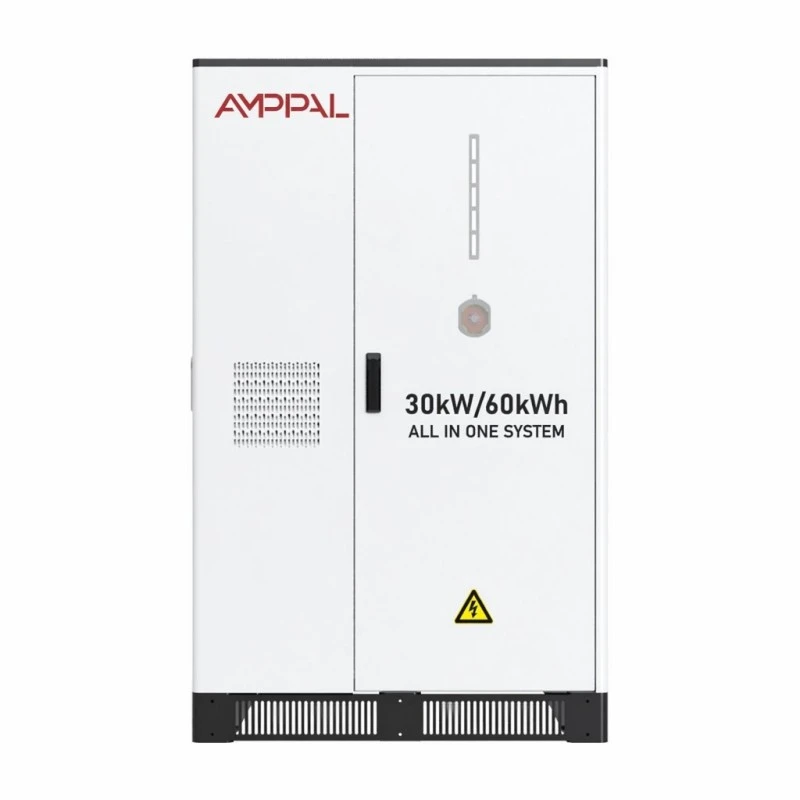

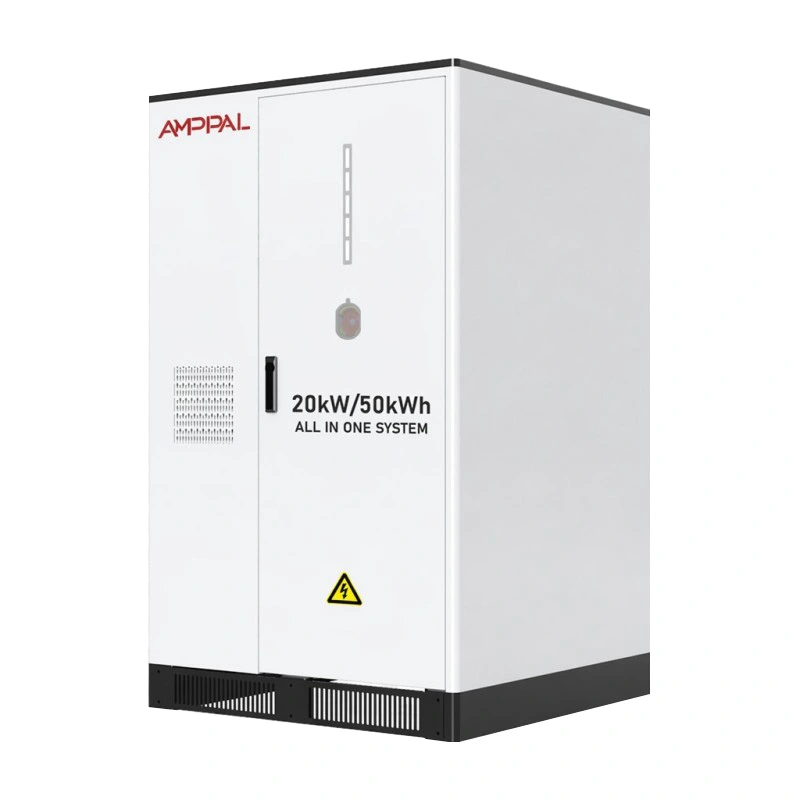

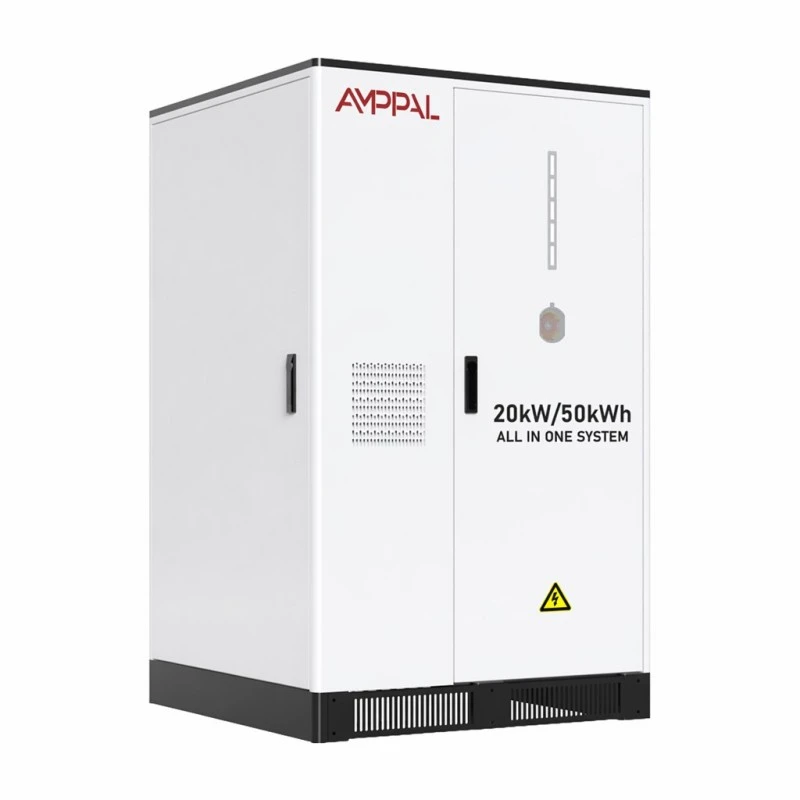

व्यावसायिक आणि सौर अनुप्रयोगांसाठी 20-50kW ऑल-इन-वन बॅटरी एनर्जी स्टोरेज सिस्टम

तीन खरेदी याद्यांऐवजी एक कॅबिनेट

सोलर-प्लस-स्टोरेज प्रकल्पाचा अर्थ साधारणपणे तीन विक्रेते असा होतो: एक पीव्ही इन्व्हर्टर, बॅटरी रॅक आणि एक कंट्रोलर जो दोघांशी बोलतो. प्रत्येकाची स्वतःची वॉरंटी असते, स्वतःचे कमिशनिंग अभियंता आणि जेव्हा सिस्टम खराब कामगिरी करते तेव्हा स्वतःचा दोष गेम असतो. ही 20-50kW ऑल-इन-वन बॅटरी एनर्जी स्टोरेज सिस्टीम व्यावसायिक आणि सोलर ऍप्लिकेशन्ससाठी तिन्ही एकाच वितरणामध्ये कोसळते.

इन्व्हर्टर स्टेज तुमच्या रूफटॉप ॲरेमधून 26kW पर्यंत DC स्वीकारतो (30kW मॉडेलवर 39kW, 50kW मॉडेलवर 65kW) 2/4 MPPT ट्रॅकर्सवर, त्यामुळे वेगळ्या संकरित इन्व्हर्टरशिवाय किंवा अतिरिक्त स्ट्रिंग बॉक्सशिवाय सोलरवरून बॅटरी चार्ज होते.

आतमध्ये पाच 10.24kWh पॅकमधून तयार केलेली 51.2kWh LFP बॅटरी आहे, तसेच स्थानिक नियंत्रण लॉजिक आहे जे स्व-उपभोग, वेळ-काळ-शिफ्टिंग आणि त्याच स्क्रीनवरून ग्रिड बॅकअप चालवते. ज्या साइटला फक्त सौर स्वयं-वापर आणि आउटेज कव्हर हवे आहे, तो ऑर्डरपासून निर्यात करण्याचा सर्वात छोटा मार्ग आहे.

सौर इनपुट रेटिंग महत्त्वाचे का आहे

20kW मॉडेलवरील 26kW कमाल PV इनपुट ॲरेला इन्व्हर्टर रेटिंग ओलांडू देते; एमपीपीटी दिवसाच्या उत्पन्नात कपात करण्याऐवजी अधिशेष पकडते.

2/4 MPPT मार्ग: मानक म्हणून दोन ट्रॅकर, चार जेथे तुमच्या छताला वेगवेगळ्या दिग्गज असतात — एक छायांकित बाजू दुसरी थांबत नाही.

रेट केलेले ग्रिड व्होल्टेज 50/60Hz ±5Hz सहिष्णुतेसह 380V AC आहे, त्यामुळे तेच कॅबिनेट 50Hz आणि 60Hz मार्केटमध्ये फॅक्टरी प्रकाराशिवाय सेवा देते.

97% कमाल कार्यक्षमता आणि 90% डिस्चार्जच्या खोलीवर, प्रत्येक सौर किलोवॅट-तासाचा अधिक भाग रूपांतरणात गमावण्याऐवजी लोडपर्यंत पोहोचतो.

CAN/RS485/WiFi वरील संप्रेषणामध्ये स्वतंत्र गेटवे खरेदी न करता स्थानिक निरीक्षण, इन्व्हर्टर हँडशेक आणि रिमोट रीडआउट समाविष्ट आहेत.

AC बॉटम एंट्री, थ्री-फेज फोर-वायर (3L+N+PE), प्लिंथच्या आत केबल रूटिंग ठेवते आणि मुख्य स्विचबोर्डवर धावणे लहान करते.

तांत्रिक तपशील

जेथे 20-50kW ची कॅबिनेट त्याची ठेव कमावते

छतावरील सौर आणि दुपारचे उत्पादन शिखर असलेले छोटे कारखाने: 20kW/51.2kWh मॉडेल सुमारे अडीच तासांसाठी 20kW मागणी वाढवते.

हॉटेल्स आणि अतिथीगृहे वातानुकुलीत चालवणारे टॅरिफ वापरण्याच्या वेळेनुसार: रात्रभर चार्ज करा, कूलिंग विंडोमधून डिस्चार्ज करा.

अधूनमधून ग्रीड गुणवत्तेसह कृषी प्रक्रिया साइट्स - कॅबिनेट बाह्य EMS सॉफ्टवेअरशिवाय स्थानिक नियंत्रणावर व्होल्टेज डिप्सद्वारे राइड करते.

किरकोळ साखळी आणि कार्यशाळा ज्या भाड्याने जागा घेतात: एका कॅबिनेटला कोणत्याही समर्पित बॅटरी खोलीची आवश्यकता नाही, फक्त एक सपाट काँक्रीट पॅड आणि केबल प्रवेश.

माफक चार्ज लोडसह EV फोरकोर्ट: ट्रान्सफॉर्मर अपग्रेड न करता कमकुवत ग्रिड कनेक्शन बंद 2-4 स्लो चार्जर बफर करा.

हायब्रिड टोपोलॉजी एक दिवस कसे चालते

सकाळी एमपीपीटी ट्रॅकर्स प्रथम इमारतीच्या लोडमध्ये सौर ऊर्जा भरतात. प्रोग्रॅम केलेल्या SOC कमाल मर्यादेपर्यंत पोहोचेपर्यंत सरप्लस बॅटरीमध्ये जातो, विशेषत: तुमच्या टॅरिफ योजनेनुसार 90-100%.

जेव्हा भार सोलर प्लस बॅटरी ओलांडतो तेव्हा ग्रिड अखंडपणे शिल्लक कव्हर करते — एक रूपांतरण स्टेज, दोन बॉक्स बसवर वाटाघाटी करत नाहीत.

रात्रीच्या वेळी बॅटरी पीक टेरिफ अवर्समध्ये डिस्चार्ज होते आणि EMS ग्रिड बॅकअपसाठी फ्लोर SOC राखून ठेवते. कारण स्थानिक नियंत्रक शेड्यूल धारण करतो, हरवलेले इंटरनेट कनेक्शन बदलणारे तर्क थांबवत नाही - ते फक्त रिमोट डॅशबोर्डला थांबवते.

सुरक्षा फाइलमध्ये काय समाविष्ट आहे

अग्निसुरक्षा पॅक स्तरावर एरोसोल आहे आणि पुन्हा कॅबिनेट स्तरावर एरोसोल आहे — दोन स्वतंत्र टप्पे ज्या दोन वेगवेगळ्या ठिकाणी थर्मल इव्हेंट सुरू करू शकतात.

LFP 3.2V/100Ah सेल पॅक स्तरावर CE आणि RoHS घेऊन जातात आणि सीमाशुल्क आणि विम्यासाठी UN38.3 आणि MSDS दस्तऐवजीकरण असलेली संपूर्ण उपकरणे जहाजे असतात.

इंटेलिजेंट एअर कूलिंग पाच पॅक एका अरुंद तापमान बँडमध्ये ठेवते; पंखा वक्र संपूर्ण दिवस पूर्ण वेगाने चालण्याऐवजी सेल तापमानाचे अनुसरण करतो.

IP54 एन्क्लोजर आउटडोअर कॅनोपी पोझिशन्स आणि झाकलेल्या प्लांट रूमला अनुकूल आहे; कॅबिनेटच्या आतल्या बॅटरी बेपासून इलेक्ट्रिकल बे वेगळे केले जाते.

सायकलचे आयुष्य >6000 वेळा 0.5C आणि 25°C तापमानात कमीत कमी 80% ऊर्जा धारणासह सांगितले जाते — उंबरठा गाठण्यापूर्वी प्रति कार्यदिवस एक पूर्ण चक्र अंदाजे वीस वर्षे आहे.

सभोवतालची खिडकी 0°C ते +50°C पर्यंत 0-95% RH आर्द्रता आणि 2000m उंचीसह (वर निर्धारित); बहुतेक गरम न केलेल्या वनस्पती खोल्या त्याच्या आत बसतात.

Yueqing मध्ये 850kg कॅबिनेट कसे तयार केले जाते

1. सेलचे सेवन — येणारे LFP सेल कोणतेही पॅक असेंब्ली सुरू होण्यापूर्वी क्षमता आणि अंतर्गत प्रतिकारासाठी बॅच-नमुने घेतले जातात.

2. पॅक असेंब्ली — 102.4V/10.24kWh पॅक वेल्डेड, वायर्ड आणि BMS पॅकसह इन्सुलेशन-चाचणी केलेले आहेत.

3. कॅबिनेट फॅब्रिकेशन — स्टील शीट सीएनसी-कट, वाकलेली आणि वेल्डेड आहे, नंतर चार्जिंग उत्पादनांसाठी वापरल्या जाणाऱ्या त्याच लाइनवर प्री-ट्रीट केलेले आणि पावडर-लेपित आहे.

4. इन्व्हर्टर इंटिग्रेशन — PV स्टेज, बॅटरी DC स्टेज आणि AC टर्मिनल्स एका बसमध्ये स्थानिक कंट्रोलरसह वायर्ड आहेत.

5. फायर आणि थर्मल फिट-आउट — एरोसोल जनरेटर, वायु नलिका आणि तापमान सेन्सर स्थापित केले जातात आणि कार्यात्मकपणे तपासले जातात.

6. कमिशनिंग रन — प्रत्येक कॅबिनेट पॅक-लेव्हल व्होल्टेज आणि तापमान लॉगसह पूर्ण 0.5C चार्ज आणि डिस्चार्ज पूर्ण करते.

7. ग्रिड सिम्युलेशन — ऑन-ग्रिड आणि ऑफ-ग्रिड संक्रमणे रिलीज होण्यापूर्वी प्रोग्राम करण्यायोग्य AC स्त्रोताविरूद्ध सत्यापित केली जातात.

8. पॅकिंग — कॅबिनेटला शॉक इंडिकेटरसह प्रबलित पॅलेटला बोल्ट केले जाते, गुंडाळले जाते आणि कंटेनर लोडिंगसाठी तयार केले जाते.

20, 30 आणि 50kW दरम्यान पिकिंग

मॉडेलला तुमच्या सर्वात वाईट-केस आयातीशी जुळवा, तुमच्या सरासरीशी नाही. अर्ध्या-तासाची मागणी मोजा जी प्रत्यक्षात तुमचे बिल चालवते: 20kW मॉडेल बॅटरीमधून 20kW पर्यंत लोड करते, 30kW मॉडेल 30kW आणि 50kW मॉडेल 50kW. ऊर्जा खालीलप्रमाणे आहे: अनुक्रमे 51.2, 61.44 आणि 107kWh.

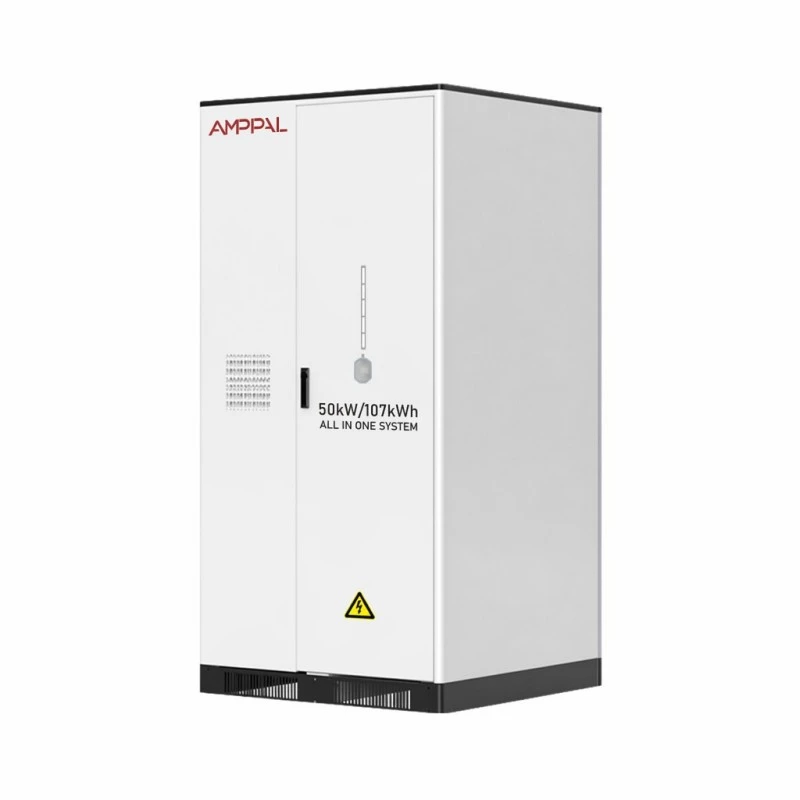

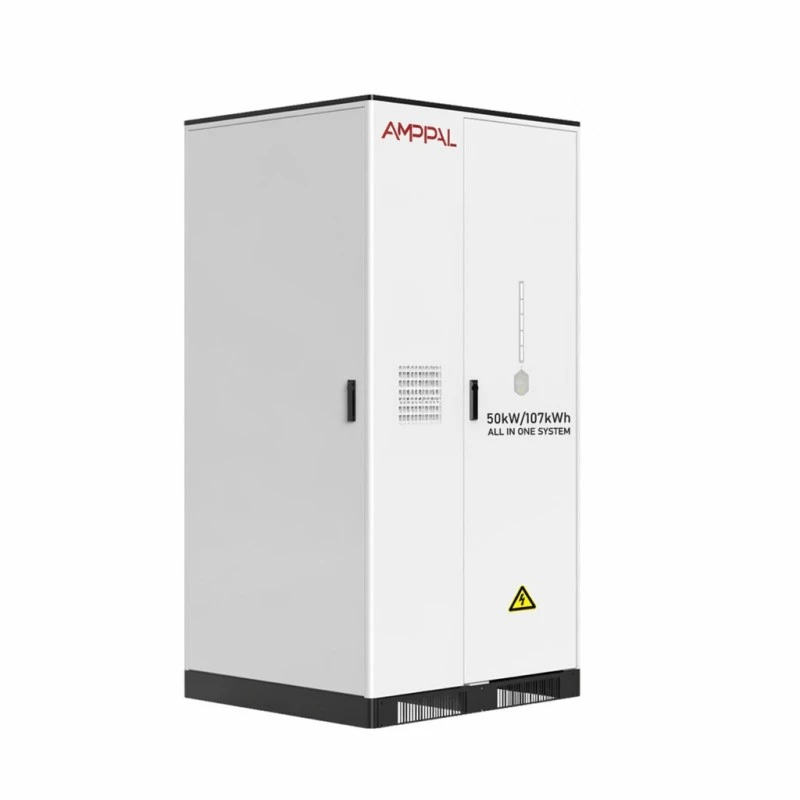

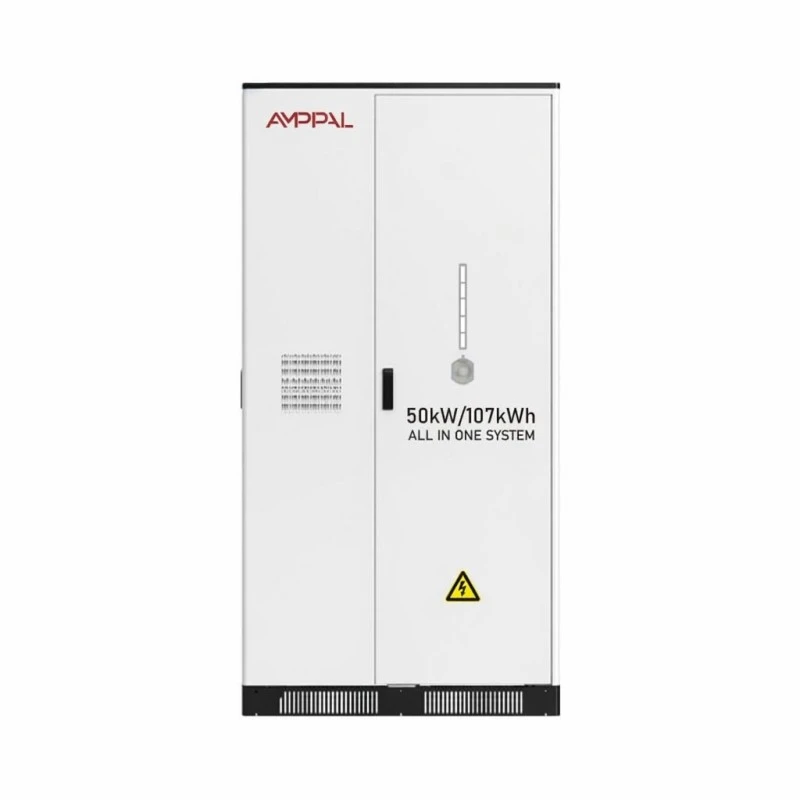

50kW कॅबिनेट भौतिकदृष्ट्या भिन्न आहे — 1100*1205*2200mm आणि 1200kg विरुद्ध 1000*1106*1640mm आणि लहान दोनसाठी 850kg — म्हणून कमिट करण्यापूर्वी तुमच्या दरवाजाची रुंदी, फ्लोअर लोडिंग आणि क्रेनचा प्रवेश तपासा.

तुमच्या साइटवर ग्रिड आयात समस्या नसल्यास आणि वापराच्या वेळेचा प्रसार नसल्यास, हे कॅबिनेट चुकीचा खर्च होण्याची शक्यता आहे. हे स्व-उपभोग आणि टॅरिफ शिफ्टिंगद्वारे परतफेड करते; त्याशिवाय, बॅटरी ही पार्क केलेली मालमत्ता आहे. तुमची ऑर्डर घेण्यापूर्वी आम्ही तुम्हाला ते सांगू.

पुरवठादारांवरील कोट्सची तुलना करणे

उद्धृत कार्यक्षमता सिस्टीम-स्तरीय आहे की केवळ इन्व्हर्टर आहे का ते विचारा. आमचे 97% कमाल आहे, सहाय्यक भारांसह कॅबिनेट सीमांवर मोजले जाते.

अग्निसुरक्षा पॅक स्तर आणि कॅबिनेट स्तर दोन्ही कव्हर करते का ते विचारा — कॅबिनेट एरोसोल असलेले कोट केवळ पॅक असुरक्षित ठेवते.

MPPT इनपुट कमाल मर्यादा काय आहे ते विचारा; फक्त 15kW PV स्वीकारणारा '20kW हायब्रीड' तुम्हाला नंतर दुसरा इन्व्हर्टर खरेदी करण्यास भाग पाडतो.

EMS बद्दल विचारा: स्थानिक नियंत्रक क्लाउडशिवाय चालू शकतो का? आमचा आहे, जे फ्लॅकी कनेक्टिव्हिटी असलेल्या मार्केटमध्ये महत्त्वाचे आहे.

व्यावसायिक अटी: मानक मॉडेलसाठी 25-35 कामकाजाचे दिवस, संपूर्ण कॅबिनेटवर पाच वर्षांची वॉरंटी, मूल्यमापन ऑर्डरसाठी एका युनिटचा MOQ.

एक-पीस कॅबिनेट शिपिंग

20kW आणि 30kW मॉडेल 1000*1106*1640mm आहेत आणि वजन 850-950kg आहे; 50kW मॉडेल 1200kg वर 1100*1205*2200mm आहे. फोर्कलिफ्ट पॉकेट्ससह प्रबलित स्टील पॅलेटवर प्रत्येक जहाज, गंतव्यस्थानावर टेल-लिफ्ट ट्रकसाठी तयार आहे.

एक युनिट 20-फूट कंटेनरचा अंदाजे एक तृतीयांश घेते; दोन ब्रेसिंगसह आरामात बसतात. बॅटरी स्थापित केल्यामुळे, शिपमेंटचे UN3480 धोकादायक वस्तूंचे वर्गीकरण केले जाते — आम्ही UN38.3 अहवाल आणि MSDS तयार करतो आणि पोर्टवर धोकादायक वस्तूंच्या बुकिंगसाठी तुम्ही अंदाजे एक अतिरिक्त आठवडा द्यावा.

अटी FOB Ningbo किंवा शांघाय मानक म्हणून, CIF विनंतीवर उपलब्ध आहेत. सिंगल-युनिट एअर फ्रेटसाठी, वजन आणि बॅटरी क्लास हे अनाकलनीय बनवते; समुद्र किंवा जमीन मालवाहतूक हा व्यावहारिक मार्ग आहे.

वॉरंटी, डिग्रेडेशन आणि पॅक स्वॅप

संपूर्ण कॅबिनेटवर पाच वर्षांची वॉरंटी — पॅक, इन्व्हर्टर स्टेज, थर्मल पंखे आणि स्थानिक नियंत्रक — फक्त बॅटरीवरच नाही.

सामान्य 0.5C सायकलिंग अंतर्गत पहिल्या पाच वर्षांमध्ये किमान 80% रेट केलेली ऊर्जा ठेवण्याची क्षमता असणे आवश्यक आहे; त्यापलीकडे होणारी अधोगती त्याच अटींमध्ये समाविष्ट आहे.

पॅक हे अदलाबदल करण्यायोग्य मॉड्यूल्स आहेत: संपूर्ण कॅबिनेट परत न करता अयशस्वी पॅक काही तासांत बदलला जातो आणि रीस्टार्ट केल्यावर बीएमएस आपोआप पुन्हा बॅलन्स होतो.

वार्षिक सेवेमध्ये फिल्टर साफ करणे, टर्मिनल टॉर्क तपासणे, पंख्यांची तपासणी आणि क्षमता पडताळणी करणे समाविष्ट आहे; आमचे रिमोट डायग्नोस्टिक्स प्रथम कमकुवत पॅक फ्लॅग करू शकतात.

स्पेअर पॅक आणि कंट्रोल बोर्ड 5-7 कामकाजाच्या दिवसात स्टॉक आणि शिपमध्ये ठेवल्या जातात; आठ किंवा दहा वर्षांपर्यंत विस्तारित वॉरंटीची किंमत ऑर्डरच्या वेळी आहे.

इंस्टॉलेशन चुका आम्ही वारंवार पाहतो

चुकीचे: 380V आउटपुट एकल-फेज उपकरणे थेट फीड करते असे गृहीत धरून. उजवीकडे: कॅबिनेट तीन-चरण आहे; L1/L2/L3 वर लोड विभाजित करा आणि स्थानिक कोडनुसार तटस्थ बंध ठेवा.

चुकीचे: ते लाकडी मजल्यावर किंवा पातळ स्क्रिडवर माउंट करणे. उजवीकडे: 850-1200kg वजनाला पॉइंट लोडसाठी रेट केलेले काँक्रीट पॅड किंवा मजबुत मजला आवश्यक आहे.

चुकीचे: संपूर्ण आउटपुटची अपेक्षा असलेल्या एका ट्रॅकरमध्ये मिश्रित अभिमुखतेच्या PV स्ट्रिंग चालवणे. उजवीकडे: 4-वे MPPT कॉन्फिगरेशन वापरा आणि प्रत्येक अजिमथला स्वतःचा ट्रॅकर नियुक्त करा.

चुकीचे: -20°C च्या खाली बॅटरी साठवणे किंवा +50°C वर चार्ज करणे. उजवीकडे: -20°C ते +60°C आणि 0-95% RH ऑपरेटिंग आर्द्रतेच्या स्टोरेज तापमान विंडोचा आदर करा.

चुकीचे: तळाशी केबल एंट्री पाण्यात किंवा मोडतोड मध्ये पुरणे. उजवीकडे: प्लिंथ स्पष्ट ठेवा — AC तळाची एंट्री (3L+N+PE) गृहीत धरते की ग्रंथीचे क्षेत्र प्रवेशयोग्य राहते.

इंस्टॉलर आणि मालक काय अहवाल देतात

ढाका, बांगलादेशातील एका कपड्याच्या कार्यशाळेने २०२५ च्या सुरुवातीला ३०kW चे मॉडेल ४०kWp च्या छतामागे ठेवले. मालकाने डिझेल जनरेटरचे तास दररोज वरून दर महिन्याला कमी झाल्याची नोंद केली आणि इंस्टॉलरने नमूद केले की एकात्मिक MPPT ने स्वतंत्र उपकरणांच्या तुलनेत त्यांचा एक आठवडा चालू ठेवला — जरी त्यांची इच्छा होती की त्यांच्या वायफाय अँटेनाला मेटलवेअरच्या वायफाय अँटेनाला जास्त वेळ द्यावा.

सोफिया, बल्गेरिया मधील एक सुपरमार्केट ऑपरेटर रात्र/दिवस दर स्प्रेड विरुद्ध 20kW युनिट चालवतो. त्यांच्या सुविधा व्यवस्थापकाने पुष्टी केली की कॅबिनेट त्याच्या मासिक वीज डेल्टाच्या अंदाजे एक तृतीयांश पैसे देते आणि एक तक्रार जोडली: पंखा शेजारच्या स्टोअर रूममध्ये ऐकू येतो, म्हणून त्यांनी तो लोडिंग बेमध्ये हलवला.

लिमा, पेरूमधील खाण पुरवठा डेपोने वारंवार ग्रिड कट केल्यानंतर बॅकअपसाठी 50kW मॉडेल विकत घेतले. त्यांच्या विद्युत अभियंत्याने ऑन/ऑफ-ग्रिड हँडओव्हर गतीची प्रशंसा केली परंतु मोठ्या आवाजात लोकल अलार्म मागितला — रात्रीच्या शिफ्टमध्ये फक्त एलईडी पॅनेल गमावणे सोपे होते.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: ग्रीडशिवाय ते पूर्णपणे सोलरवरून चार्ज होऊ शकते?

उ: होय, ऑफ-ग्रिड मोडमध्ये; MPPT फक्त बॅकअपसाठी ग्रिडसह, PV ला बॅटरी आणि लोडकडे नेतो.

प्रश्न: 20kW मॉडेलसाठी किती छप्पर आहे?

A: चांगल्या छतावर सुमारे 4kWp प्रति 20m2, त्यामुळे PV इनपुटचे 26kW पॅनेल्सचे अंदाजे 130m2 आहे.

प्रश्न: ग्रीड आउटेज दरम्यान काय होते?

A: कॅबिनेट आपोआप ऑफ-ग्रिड मोडवर स्थानांतरित होते; तुम्ही EMS मध्ये सेट केलेले राखीव SOC इमारत किती काळ चालते ते परिभाषित करते.

प्रश्न: पॅक किती काळ टिकतात?

A: 0.5C वर 6000 पेक्षा जास्त सायकल आणि 25°C ते 80% धारणा — सुमारे वीस वर्षे प्रति कार्यदिवस एक सायकलवर, जर अधिक कठीण सायकल चालवली तर कमी.

प्रश्न: इन्व्हर्टर स्वतंत्रपणे बदलण्यायोग्य आहे का?

उत्तर: होय, इन्व्हर्टर स्टेज आणि पॅक स्वतंत्र मॉड्यूल आहेत, जे कॅबिनेटला कारखान्यात परत न करता सेवायोग्य आहेत.

प्रश्न: राउंड-ट्रिप कार्यक्षमता काय आहे?

उ: कॅबिनेट स्तरावर कमाल 97% डिस्चार्जच्या 90% खोलीसह - 10% DOD राखीव देखील सायकलचे आयुष्य वाढवते.

प्रश्न: आम्हाला बॅटरी रूमची आवश्यकता आहे का?

उ: क्रमांक. IP54 आणि अंतर्गत फायर सप्रेशन प्लांट-रूम किंवा काँक्रीट पॅडवर आच्छादित बाहेरची स्थापना करण्यास परवानगी देते.

प्रश्न: आघाडी वेळ काय आहे?

A: मानक 20/30/50kW मॉडेलसाठी 25-35 कामकाजाचे दिवस; सानुकूल व्होल्टेज वेळ जोडतात.
