व्यावसायिक मायक्रोग्रिड्ससाठी 225kWh / 241kWh मॉड्यूलर बॅटरी एनर्जी स्टोरेज सिस्टम

बॅटरी क्लस्टर ही स्टोरेज सिस्टम नाही

ही 225kWh / 241kWh मॉड्युलर बॅटरी एनर्जी स्टोरेज सिस्टीम कमर्शिअल मायक्रोग्रीड जहाजांसाठी आतमध्ये कोणतेही इन्व्हर्टर नाही. ईएमएस स्क्रीन नाही, ग्रिड टर्मिनल नाही - हे डीसी-साइड बॅटरी क्लस्टर आहे आणि त्याची अनुपस्थिती म्हणजे इंटिग्रेटर ते खरेदी करतात.

सिस्टम इंटिग्रेटर किंवा ईपीसीमध्ये अनेकदा पसंतीचा PCS ब्रँड, प्लांट-व्यापी EMS किंवा कंटेनर प्रोजेक्ट असतो जेथे पॉवर कन्व्हर्जन स्टेज आधीच कॉन्ट्रॅक्ट केलेला असतो. अंगभूत इन्व्हर्टरसह बॅटरी खरेदी करणे म्हणजे तुम्ही वापरू शकत नाही असे दुसरे कन्व्हर्टर खरेदी करणे आणि कारखान्याने आधीच केलेल्या एकत्रीकरणाच्या कामासाठी पैसे देणे.

225kWh आणि 241kWh क्लस्टर्स CAN, इथरनेट किंवा RS485 वर एक स्वच्छ DC इंटरफेस सादर करतात, ज्यामुळे तुम्हाला स्टोरेज मालमत्ता तुमच्या स्वतःच्या पॉवर कन्व्हर्जन आणि कंट्रोल स्टॅकशी संलग्न करता येते. तुम्ही वास्तू ठेवा; आम्ही ऊर्जा पुरवतो.

दोन कॉन्फिगरेशन आणि ते काय जुळतात

716.8VDC नाममात्र आणि 604~806VDC ऑपरेटिंग विंडोसह 1P224S वर 225kWh; 768VDC नाममात्र आणि 672~864VDC सह 1P240S वर 241kWh.

दोघे 51.2V/314Ah पॅकमध्ये LFP 3.2V/314Ah सेल वापरतात - 225kWh क्लस्टरसाठी 14 पॅक, 241kWh साठी 15 - आणि दोन्ही 150A मानक प्रवाह 0.5CP वर रेट करतात.

604~806VDC विंडो 600-800V DC बसच्या आसपास तयार केलेल्या PCS प्लॅटफॉर्मला अनुकूल आहे; 672~864VDC विंडो 750-900V वर्गासाठी अनुकूल आहे - तुम्ही प्रकल्प उद्धृत करण्यापूर्वी जुळवा.

एका चार्ज आणि एका डिस्चार्जवर 0.5C वर कमाल कार्यक्षमता 88% आहे, सहाय्यकांचा समावेश आहे, त्यामुळे तुमचे राउंड-ट्रिप मॉडेल वास्तविक सिस्टम नंबर वापरते.

सायकल लाइफ 8000 पेक्षा जास्त वेळा 0.5C आणि 25°C वर कमीत कमी 80% एनर्जी रिटेन्शनसह सांगितले जाते - तुमच्या पेबॅक मॉडेलला आवश्यक असलेली संख्या, त्याच्या अटी संलग्न आहेत.

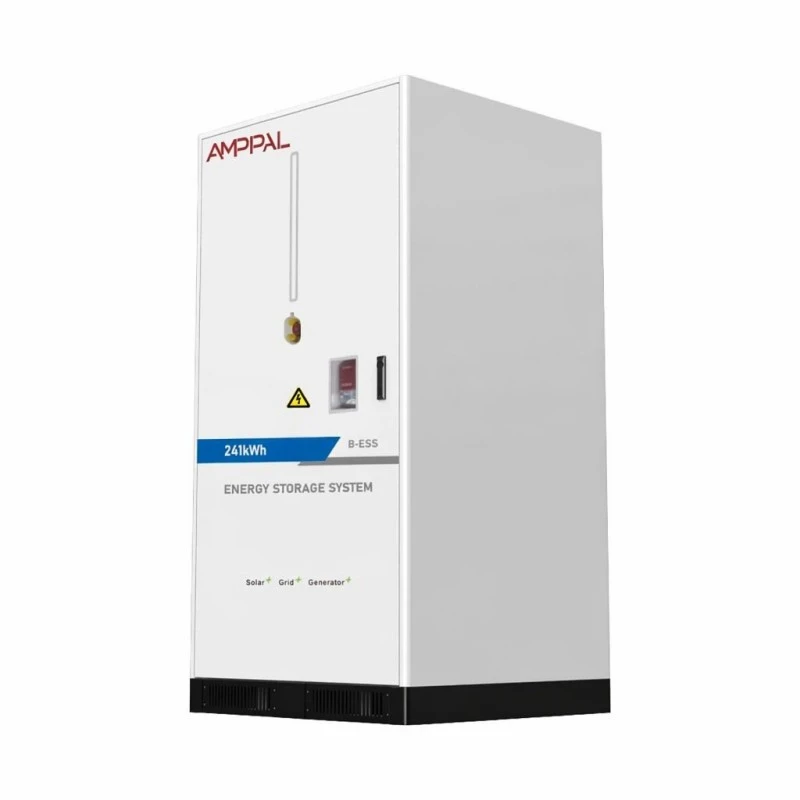

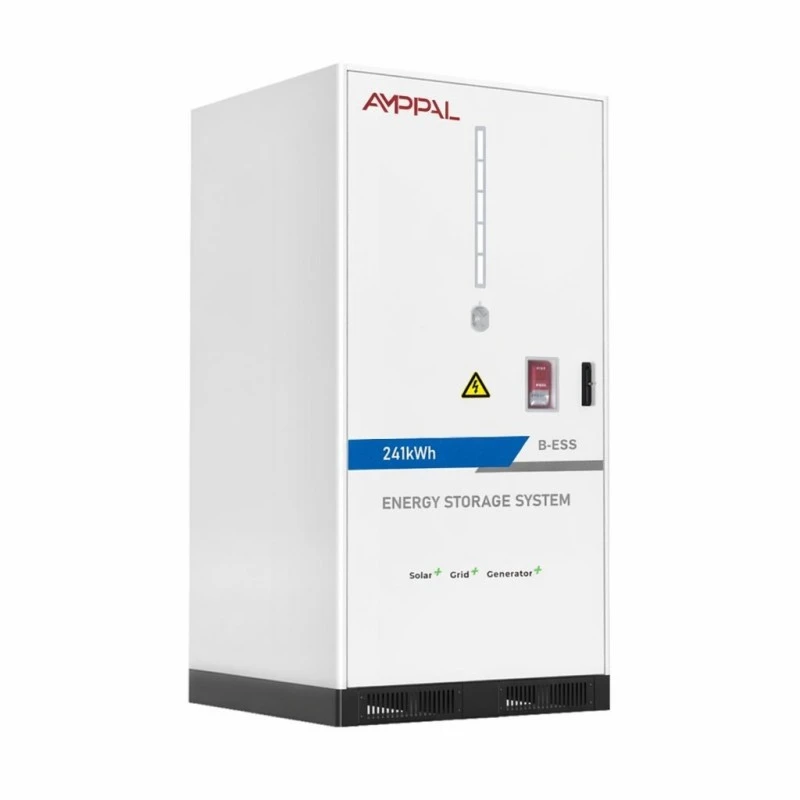

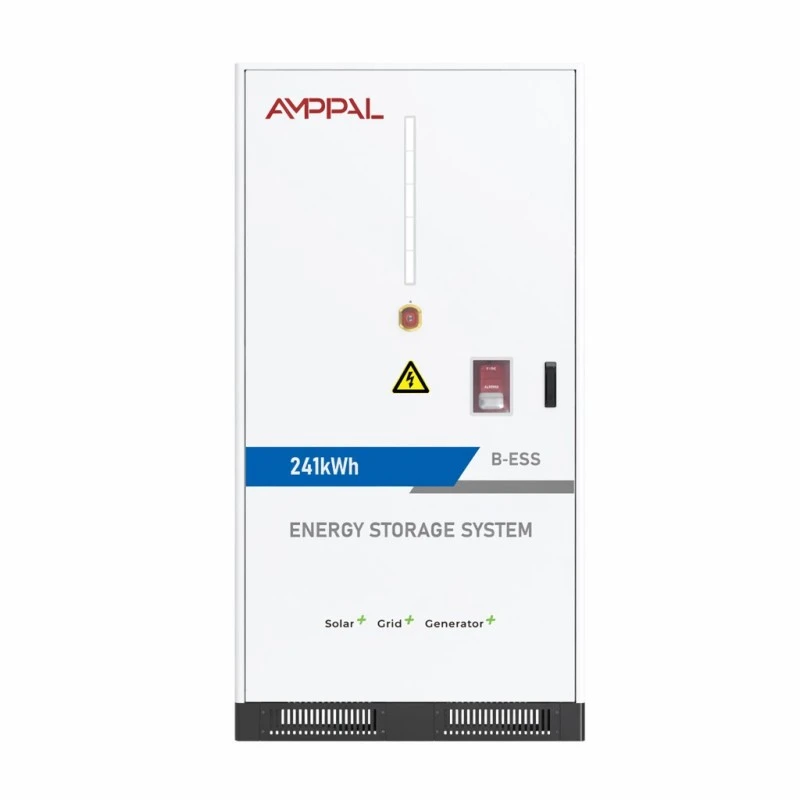

इंटेलिजेंट एअर-कूल्ड एअर कंडिशनिंग, एरोसोल प्लस परफ्लुओरोहेक्सॅनोन फायर प्रोटेक्शन, IP54, आणि दोन्ही प्रकारांवर 1095*1210*2120mm कॅबिनेटमध्ये 2050kg.

तांत्रिक तपशील

कोण एक बेअर क्लस्टर खरेदी करतो

विद्यमान PCS लाइन असलेले इंटिग्रेटर्स: क्लस्टर त्यांच्या कॅटलॉगमध्ये स्टोरेज जोडते SKU शिवाय स्टॉक आणि सपोर्ट करण्यासाठी.

EPCs अनेक साइट्सवर एका बॅटरी भागीदाराचे मानकीकरण करतात - समान 2050kg कॅबिनेट, समान कॉम्स इंटरफेस, सर्वत्र समान स्पेअर-पार्ट्स सूची.

पीव्ही प्लांट्सचे DC-कपल्ड स्टोरेजमध्ये रूपांतर करणारे प्रकल्प, जेथे क्लस्टर विद्यमान इन्व्हर्टरच्या DC बसवर बसतो आणि जुना इन्व्हर्टर त्याची भूमिका ठेवतो.

कंटेनर प्रकल्प जेथे क्लायंटद्वारे पीसीएस स्वतंत्रपणे खरेदी केले जाते आणि बॅटरी फॅक्टरी-चाचणी, स्वतंत्रपणे प्रमाणित युनिट म्हणून येणे आवश्यक आहे.

खाणकाम आणि औद्योगिक साइट्ससाठी बॅकअप तयार केले जाते जेथे नियंत्रण आर्किटेक्चर मालकीचे असते आणि त्यात फक्त एक DC घटक असतो.

तुमच्या PCS सह जुळणे आणि स्टॅक करणे

पहिली तपासणी व्होल्टेज आहे. क्लस्टरची ऑपरेटिंग विंडो - मॉडेलवर अवलंबून 604~806VDC किंवा 672~864VDC - PCS DC इनपुट रेंजमध्ये दोन्ही टोकांना मार्जिनसह बसणे आवश्यक आहे, कारण बॅटरी रिकामी आणि पूर्ण चार्ज दरम्यान पूर्ण विंडो चालवते.

दुसरा चेक हँडशेक आहे. क्लस्टर CAN, इथरनेट आणि RS485 हे मानक म्हणून बोलतो आणि रिमोट सेवेसाठी 4G पर्यायी आहे; तुमचा EMS एकतर त्यापैकी एक बोलतो किंवा प्रोटोकॉल गेटवे मिळवतो. आम्ही दस्तऐवजीकरण पॅकसह नोंदणी नकाशा प्रकाशित करतो जेणेकरून तुमचा नियंत्रण अभियंता फॅक्टरी कॉलशिवाय SOC, वर्तमान मर्यादा आणि संरक्षण अलार्म मॅप करू शकेल.

क्षमता क्लस्टर्स जोडून वाढते, री-रॅकिंगद्वारे नाही. समान मॉडेलचा दुसरा 241kWh क्लस्टर समान DC बसला समांतर जोडतो - जुळलेले नाममात्र व्होल्टेज ही स्थिती आहे - आणि साइट EMS त्यांना दोन DC स्रोत म्हणून एकत्रित करते. PCS द्वारे शक्ती मर्यादित राहते; ऊर्जा स्केल 225 किंवा 241kWh चरणांमध्ये.

सुरक्षा आणि प्रमाणन फाइल

अग्निसुरक्षा हे दोन-टप्पे आहे: पॅक स्तरावर एरोसोल, कॅबिनेट व्हॉल्यूमसाठी परफ्लुओरोहेक्सॅनोन - कॉन्फिगरेशन विमा कंपन्या आता व्यावसायिक बॅटरीवर अपेक्षा करतात.

PACK मध्ये CE आणि RoHS असतात; UN38.3 आणि MSDS सह उपकरणे जहाजे, जे दस्तऐवजीकरण सीमाशुल्क आणि साइट विमा कंपन्या पाहण्यास सांगतात.

DC तळाच्या प्रवेशासह IP54 संलग्नक, कॅबिनेटमधील पॅक कंपार्टमेंटपासून विद्युत ग्रंथीचे क्षेत्र वेगळे करते.

इंटेलिजेंट एअर-कूल्ड एअर कंडिशनिंग 14-15 पॅक घट्ट तापमान बँडमध्ये ठेवते; कंट्रोलर फॅन्सला सेल तापमानाविरुद्ध मोड्युलेट करतो.

ऑपरेटींग लिफाफा 0°C ते +50°C, 0-95%RH विना कंडेन्सेशन, 2000m उंची वरील डेरेटिंगसह - स्वाक्षरी करण्यापूर्वी तुमची साइट आत असल्याची खात्री करा.

प्रत्येक क्लस्टर पॅक-लेव्हल लॉगिंगसह संपूर्ण 0.5CP फॅक्टरी सायकलिंग चाचणी पूर्ण करतो आणि स्वीकृती अहवाल युनिटसह पाठविला जातो.

Yueqing मध्ये क्लस्टर कसे एकत्र केले जाते

1. सेलचे सेवन — बिल्ड सुरू होण्यापूर्वी 314Ah LFP पेशींची क्षमता आणि अंतर्गत प्रतिकारासाठी नमुना घेतला जातो.

2. पॅक असेंबली — 51.2V/314Ah पॅक वेल्डेड, वायर्ड आणि पॅक BMS सह फिट केले जातात, त्यानंतर इन्सुलेशन-चाचणी केली जाते.

3. कॅबिनेट फॅब्रिकेशन — शीट स्टील सीएनसी-कट, वाकलेले, वेल्डेड आणि गंज संरक्षणासह पावडर-लेपित आहे.

4. रॅकिंग — पॅक 1P224S किंवा 1P240S स्ट्रिंगमध्ये DC बस टॉर्क केलेले आणि तपासले जातात.

5. थर्मल आणि फायर फिट-आउट — एअर कंडिशनर, डक्टिंग, एरोसोल जनरेटर आणि परफ्लुरोहेक्सॅनोन सिस्टम स्थापित आणि चाचणी.

6. कंट्रोल वायरिंग - क्लस्टर कंट्रोलर, कॉम्स गेटवे आणि DC तळातील प्रवेश ग्रंथी संपुष्टात आणली जातात आणि सत्यापित केली जातात.

7. स्वीकृती चाचणी — 0.5CP चार्ज आणि पॅक-लेव्हल व्होल्टेजसह डिस्चार्ज आणि अनुक्रमांकाच्या विरूद्ध लॉग केलेले तापमान.

8. पॅकिंग - 2050kg कॅबिनेट प्रबलित पॅलेटवर सुरक्षित आहे, शॉक इंडिकेटर बसवलेले आहेत आणि मालवाहतुकीसाठी क्रेट केलेले आहेत.

कोणते क्लस्टर, आणि किती

प्रथम तुमच्या PCS व्होल्टेज विंडोनुसार मॉडेल निवडा आणि तुमचे ऊर्जा लक्ष्य दुसरे. 750-900V DC बस 241kWh क्लस्टर (672~864VDC) कडे निर्देशित करते; 600-800V बस 225kWh युनिट (604~806VDC) कडे निर्देशित करते. व्होल्टेज जुळत नसल्याची सक्ती करणे म्हणजे बॅटरी किंवा इन्व्हर्टर कमी करणे आणि दोन्ही परतफेडीला हानी पोहोचवते.

नंतर डिस्पॅच विंडोमध्ये क्लस्टर्स मोजा: प्रत्येक 225kWh क्लस्टर बसमध्ये 150A मानक वितरीत करतो, त्यामुळे दोन तासांच्या विंडोमध्ये उपयुक्त ऊर्जा PCS नेमप्लेटमध्ये रूपांतरित करते, नाही.

खरेदी आकाराबद्दल प्रामाणिक रहा. तुमच्या प्रोजेक्टमध्ये अद्याप PCS आणि EMS नसल्यास, एक बेअर क्लस्टर हा चुकीचा प्रारंभ बिंदू आहे - समान फॅक्टरी श्रेणीतील एकात्मिक कॅबिनेट किंवा कंटेनर लवकर सुरू होईल. क्लस्टर अशा खरेदीदारांसाठी आहे ज्यांच्याकडे आधीच उर्वरित स्टॅक आहे.

क्लस्टर कोट करण्यासाठी प्रश्न

व्होल्टेज विंडोसाठी विचारा, फक्त नाममात्र नाही. जर तुमचा PCS 850V वर क्लिप झाला आणि पॅक 864V वर चार्ज झाला तर '768V' म्हणून उद्धृत केलेला क्लस्टर अजूनही निरुपयोगी असू शकतो.

कॉम्स युनिटसह नकाशा जहाजांची नोंदणी करतात की NDA पुनरावलोकनानंतर विचारा - आमचे दस्तऐवजीकरण पॅकमध्ये आहे.

आग संरक्षण कसे केले जाते ते विचारा: एरोसोल आणि परफ्लुओरोहेक्सॅनोन दोन्ही येथे उपस्थित आहेत; एकल-एजंट कोट तुमची विमा फाइल बदलते.

सायकल दावा दर, तापमान आणि धारणा दर्शवितो का ते विचारा - अटींशिवाय '8000 सायकल' हे तपशील नाही.

व्यावसायिक अटी: मानक क्लस्टरसाठी 25-35 कामकाजाचे दिवस, पाच वर्षांची वॉरंटी, प्रोटोटाइप एकत्रीकरण कामासाठी MOQ एक युनिट.

2050kg क्लस्टर शिपिंग

कॅबिनेटचे मोजमाप 1095*1210*2120mm आणि दोन्ही प्रकारांवर त्याचे वजन 2050kg आहे, त्यामुळे ते फोर्कलिफ्ट पॉकेट्स आणि साइटला आवश्यक असलेल्या क्रेनसाठी लिफ्टिंग पॉइंट्ससह प्रबलित पॅलेटवर फिरते.

बॅटरी स्थापित केल्यामुळे, शिपमेंट UN3480 धोकादायक वस्तू आहे: आम्ही UN38.3 अहवाल आणि MSDS तयार करतो आणि तुम्ही मूळच्या DG बुकिंग लीड टाइमचा अंदाजे एक आठवडा जोडला पाहिजे.

विनंतीनुसार FOB Ningbo किंवा CIF सह शांघाय या अटी आहेत. प्रत्येक ट्रकच्या डब्यात एक क्लस्टर हा रस्ता मालवाहतुकीसाठी व्यावहारिक भार आहे; जर मार्ग परवानगी देत ​​असेल तर दोन 20-फूट कंटेनर ब्रेसिंगसह फिट करतात.

सेवा आणि क्षमता वचनबद्धता

पॅक, एअर कंडिशनिंग, फायर सिस्टीम आणि क्लस्टर कंट्रोलरवर एक वितरित युनिट म्हणून पाच वर्षांची वॉरंटी.

फॅक्टरी स्वीकृती लॉगच्या विरूद्ध बेंचमार्क केलेले, नमूद केलेल्या 0.5C सायकलिंग अंतर्गत 80% वर क्षमता टिकवून ठेवण्याची हमी आहे.

पॅक फील्डमध्ये अदलाबदल करण्यायोग्य आहेत: एक कमकुवत पॅक काही तासांत बदलला जातो आणि उर्वरित स्ट्रिंग अनटच केली जाते आणि रीस्टार्ट केल्यावर BMS पुन्हा बॅलन्स होतो.

CAN/Eth/RS485 (4G पर्यायी) वरील रिमोट डायग्नोस्टिक्स आमच्या अभियंत्यांना पॅक-लेव्हल डेटा आणि फ्लॅग ड्रिफ्ट साइट ऊर्जा अहवालांमध्ये दिसण्यापूर्वी वाचू देतात.

वार्षिक सेवेमध्ये फिल्टर साफ करणे, फायर प्रेशर तपासणे, टॉर्क पडताळणी आणि क्षमता चालवणे समाविष्ट आहे; सुटे पॅक 5-7 कामकाजाच्या दिवसात पाठवा.

एकत्रीकरणाच्या चुका आम्ही वारंवार पाहतो

चुकीचे: क्लस्टरला PCS ला वायरिंग करणे ज्याची DC विंडो केवळ बॅटरी रेंजला ओव्हरलॅप करते. उजवीकडे: 604~806VDC किंवा 672~864VDC PCS विंडोमध्ये दोन्ही टोकांना मार्जिनसह बसते याची पडताळणी करा.

चुकीचे: एका बसमध्ये 225kWh आणि 241kWh क्लस्टर मिसळणे. उजवे: समांतर युनिट्स समान मॉडेल असणे आवश्यक आहे जेणेकरून नाममात्र व्होल्टेज एकसारखे असतील.

चुकीचे: DC तळातील प्रवेश ग्रंथी पाण्याच्या प्रवाहासाठी प्रवेशयोग्य सोडणे. उजवीकडे: स्थापनेवर ग्रंथी सील करा आणि प्लिंथ क्षेत्र स्वच्छ ठेवा.

चुकीचे: IP54 गृहीत धरणे म्हणजे कुठेही बाहेरील एक्सपोजर. उजवीकडे: ते धूळ आणि स्प्लॅशिंग सहन करते, पाणी उभे राहू देत नाही - क्लस्टरला पूर-प्रवण जमिनीपासून दूर ठेवा.

चुकीचे: उत्साही होण्यापूर्वी comms नकाशा चाचणी वगळणे. उजवीकडे: क्लस्टर बसला जोडण्यापूर्वी तुमच्या EMS सह बेंच-स्तरीय CAN/RS485 हँडशेक चालवा.

काय इंटिग्रेटर्स अहवाल

दुबईतील एका सिस्टीम इंटिग्रेटरने 2025 च्या सुरुवातीला एका हॉटेल प्रकल्पासाठी 500kW PCS सह 241kWh क्लस्टरची जोडणी केली. त्यांच्या मुख्य अभियंत्याने सांगितले की CAN नोंदणी नकाशाने त्यांना दुपारी EMS मॅपिंग पूर्ण करू दिले आणि कारखाना चाचणी अहवालाने स्थानिक प्राधिकरणाच्या दस्तऐवजाचे पुनरावलोकन सरळ केले - जरी ते मानक DC पेक्षा कमी प्रॅक्टिस जोडले गेले. बॉक्स

केप टाउनमधील एक EPC तीन रिटेल साइटवर 225kWh क्लस्टरवर प्रमाणित आहे. त्यांच्या खरेदीच्या आघाडीने एकसारखे 2050kg कॅबिनेट आणि कॉमन स्पेअर-पार्ट्सची यादी सरलीकृत साइट लॉजिस्टिक्सची नोंद केली, तर त्यांच्या कमिशनिंग क्रूने तक्रार केली की एअर कंडिशनरचे सर्व्हिस ऍक्सेस पॅनल त्यांच्या पसंतीच्या लेआउटमध्ये भिंतीला तोंड असलेल्या बाजूला बसते.

मेडेलिन, कोलंबियामधील एक खाण कंत्राटदार डिझेल-हायब्रिड प्रणालीच्या मागे एका DC बसवर दोन 241kWh क्लस्टर चालवतो. त्यांच्या नियंत्रण अभियंत्याने जाहिरात केल्याप्रमाणे SOC जुळत असलेल्या समांतर कॉन्फिगरेशनची पुष्टी केली आणि दीर्घ WiFi अँटेना पर्यायासाठी विचारले जेणेकरून क्लस्टर डायग्नोस्टिक्स केबलशिवाय नियंत्रण कक्षात पोहोचले.

उत्तरे इंटिग्रेटर स्वाक्षरी करण्यापूर्वी विचारतात

प्रश्न: पीसीएस समाविष्ट आहे का?

उ: नाही - हा डीसी-साइड बॅटरी क्लस्टर आहे. हे तुमच्या PCS/EMS ला CAN, इथरनेट किंवा RS485 (4G ऐच्छिक) वर देते.

प्रश्न: ते कोणत्या पीसीएस व्होल्टेजशी जुळतात?

A: 225kWh क्लस्टर 604~806VDC मध्ये पसरतो; 241kWh स्पॅन 672~864VDC. तुमची PCS DC विंडो रेंजच्या विरूद्ध तपासा.

प्रश्न: मी दोन क्लस्टर्स समांतर चालवू शकतो का?

A: होय, समान DC बसवरील समान-मॉडेल क्लस्टर्स, EMS साइटद्वारे एकत्रित केलेले नाममात्र व्होल्टेज जुळलेले.

प्रश्न: मानक प्रवाह काय आहे?

A: 0.5CP दराने प्रति क्लस्टर 150A; PCS शक्ती परिभाषित करते, क्लस्टर ऊर्जा परिभाषित करते.

प्रश्न: राउंड-ट्रिप कार्यक्षमता काय आहे?

A: एका चार्जवर आणि एका डिस्चार्जवर 0.5C वर कमाल 88%, सहाय्यकांचा समावेश आहे.

प्रश्न: पेशी किती काळ टिकतील?

A: 0.5C आणि 25°C वर 8000 पेक्षा जास्त चक्र किमान 80% धारणासह; उच्च सभोवतालचे तापमान ते कमी करते.

प्रश्न: हे तृतीय-पक्ष EMS सह कार्य करते?

उत्तर: होय - नोंदणी नकाशा हा दस्तऐवजीकरण पॅकचा भाग आहे, त्यामुळे तुमचा अभियंता फॅक्टरी कॉलशिवाय एकत्रित करू शकतो.

प्रश्न: आघाडी वेळ काय आहे?

A: मानक क्लस्टरसाठी 25-35 कामकाजाचे दिवस, तसेच धोकादायक-वस्तूंचे मूळ बुकिंगसाठी सुमारे एक आठवडा.
