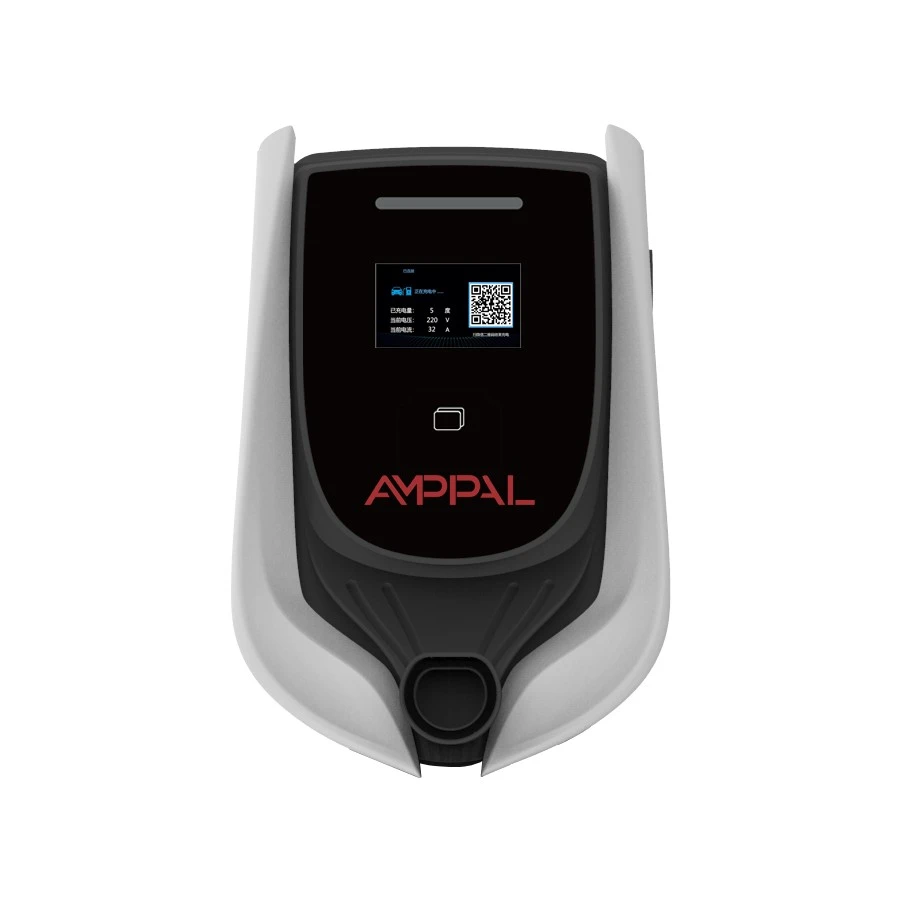

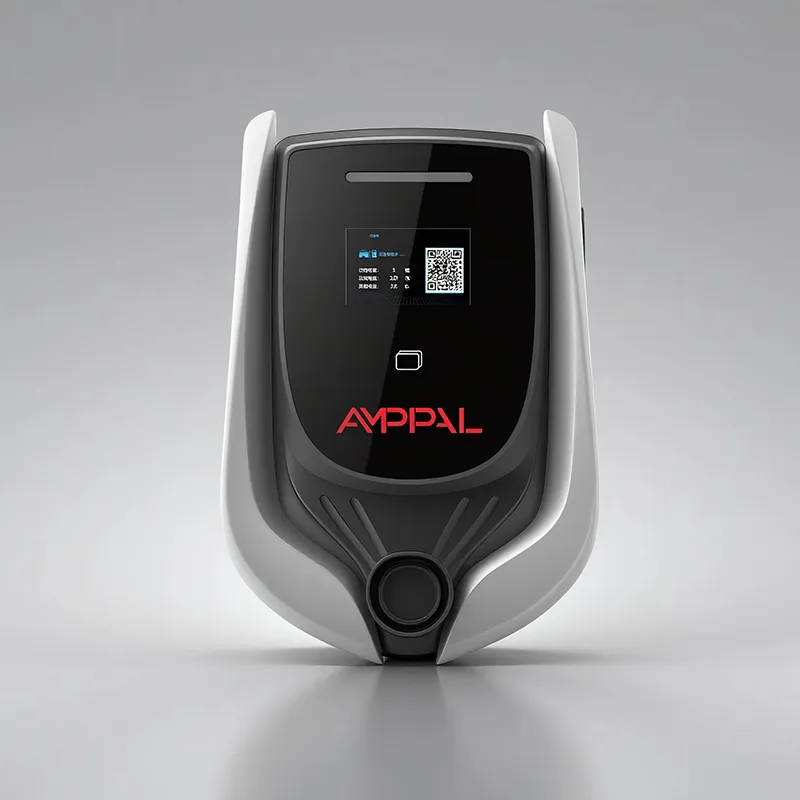

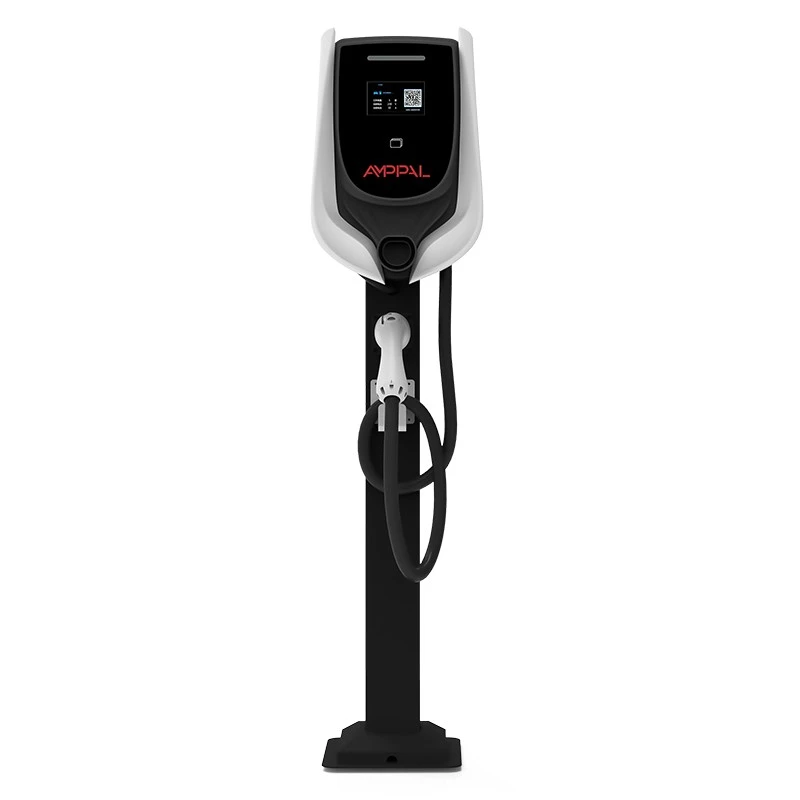

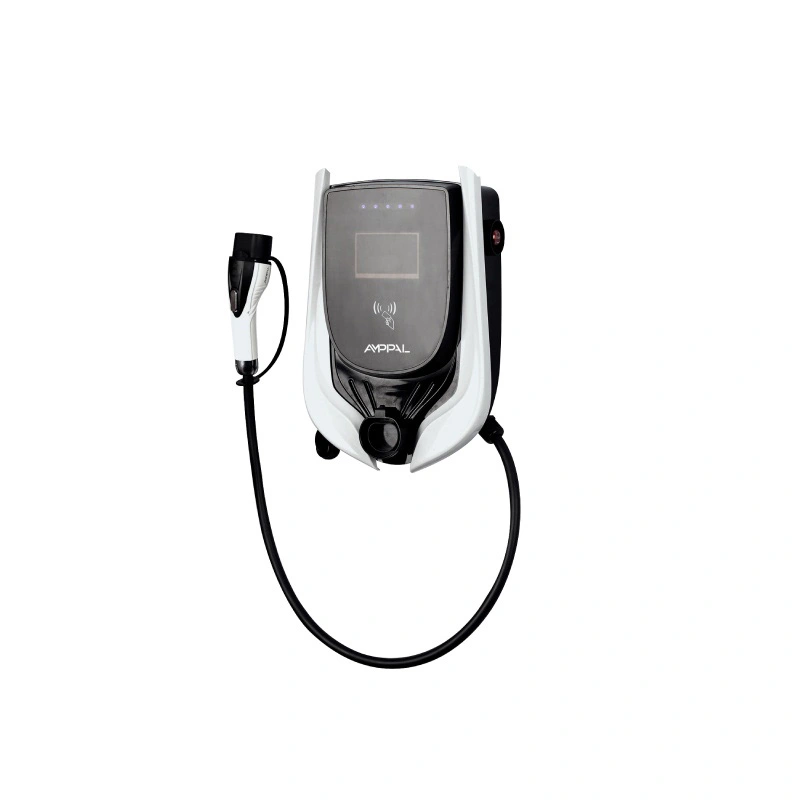

व्यावसायिक मालमत्तांसाठी 7kW OCPP स्मार्ट AC EV चार्जिंग स्टेशन

यूएस मध्ये पॉवर रेटिंगपेक्षा UL प्रमाणन अधिक महत्त्वाचे का आहे

युनायटेड स्टेट्समध्ये, प्रमाणपत्र किलोवॅटपेक्षा जास्त महत्त्वाचे आहे — आणि प्रमाणपत्र UL आहे. हे 7kW स्टेशन (मॉडेल AF-AC-7-L/B-A-M-4-SD-P) अमेरिकन लोकांना विकले जाणारे युरोपीय उत्पादन नाही; हे एक EV पुरवठा युनिट आहे जे यूएस अधिकारी प्रत्यक्षात तपासणी करतात अशा दोन UL मानकांसाठी तयार केलेले, चाचणी केलेले आणि दस्तऐवजीकरण केलेले आहे: UL 2202 आणि UL 2231-2.

EU मध्ये विक्री करणे आणि यूएस मध्ये विक्री करणे यातील फरक हा स्व-घोषणा आणि तृतीय-पक्ष सूचीमधील फरक आहे. सीई ही युरोपियन बाजारपेठेसाठी निर्मात्याची घोषणा आहे; यूएस बिल्डिंग इन्स्पेक्टर, विमा कंपन्या आणि युटिलिटीज UL शोधतात आणि अनेक युटिलिटी रिबेट प्रोग्राम्स त्याशिवाय उपकरणे नाकारतात.

NEC अनुच्छेद 625 हा कोड आहे जो EV चार्जिंग उपकरणांच्या स्थापनेवर नियंत्रण ठेवतो आणि निरीक्षक ते अधिकारक्षेत्र असलेल्या स्थानिक प्राधिकरणाद्वारे लागू करतात. स्पष्ट नेमप्लेट असलेले UL-सूचीबद्ध स्टेशन परवानगी संभाषण लहान करते. तेच इथले खरे उत्पादन आहे: कागदोपत्री जे बंद होते, परवानगी देते आणि शांत राहते.

या स्टेशनचे सहा अनुपालन-लेड फायदे

UL 2202 सूचीमध्ये संपूर्ण चार्जिंग प्रणाली समाविष्ट आहे, जी यूएस प्रकल्प अभियंते स्पेक शीटमध्ये ठेवतात.

UL 2231-2 कर्मचारी संरक्षण सर्किट्री कव्हर करते, शॉक-सेफ्टी लेयर इन्स्पेक्टर ऊर्जा देण्यापूर्वी तपासतात.

32A वर 240V सिंगल फेज नॉर्थ अमेरिकन निवासी आणि हलक्या-व्यावसायिक सेवेशी जुळतो.

RFID plus OCPP 1.6j स्टेशनला बिल करण्यायोग्य मालमत्तेत बदलते, अनिवासींसाठी विनामूल्य आउटलेट नाही.

IP54 सीलिंग आणि ≤40dB नॉइज रेटिंग गॅरेज, कारपोर्ट्स आणि इनडोअर पार्किंग स्ट्रक्चर्ससाठी व्यवहार्य ठेवते.

नेमप्लेटवरील UL चिन्ह UL च्या ऑनलाइन निर्देशिकेत सत्यापित करण्यायोग्य आहे, जे खरेदीदार ऑर्डर करण्यापूर्वी ते कसे तपासतात.

तांत्रिक तपशील

यूएस आणि कॅनडामध्ये तैनाती

EV-तयार बिल्डिंग कोड असलेल्या राज्यांमध्ये मल्टीफॅमिली हाउसिंग, जिथे प्रत्येक पार्किंगची जागा 240V वर प्री-वायर्ड आहे.

OCPP बॅकएंड द्वारे खर्च वसूलीसह कर्मचाऱ्यांच्या लॉटसाठी कामाच्या ठिकाणी चार्जिंग.

कॅनडातील कॉन्डोमिनियम गॅरेज जेथे बोर्डाला प्रति-मालक मीटरिंग आणि प्रवेश नियंत्रण आवश्यक आहे.

हॉटेल आणि किरकोळ पार्किंग जेथे अतिथी रात्रभर शुल्क आकारतात आणि फोलिओचा खर्च असतो.

लाइट फ्लीट यार्डवर धावणाऱ्या व्हॅन आणि पिकअप ज्या 8-10 तास पार्क करतात आणि विश्वसनीय 32A सत्रांची आवश्यकता असते.

UL 2202 आणि UL 2231-2 प्रत्यक्षात काय सत्यापित करतात

UL 2202 हे इलेक्ट्रिक वाहन चार्जिंग सिस्टम उपकरणांसाठी सुरक्षा मानक आहे: बांधकाम, वायरिंग, इन्सुलेशन आणि सामान्य आणि दोष परिस्थितीत पूर्ण स्टेशनचे आग वर्तन. ते पास करणे म्हणजे एनक्लोजर, कॉन्टॅक्टर, PCB लेआउट आणि थर्मल डिझाइनचे प्रकाशित आवश्यकतांनुसार UL अभियंत्यांनी पुनरावलोकन केले आहे.

UL 2231-2 हे कर्मचारी संरक्षण मानक आहे. हे सर्किटरी नियंत्रित करते जे वापरकर्ता प्लग इन करतो, अनप्लग करतो किंवा ओल्या कनेक्टरला स्पर्श करतो तेव्हा विद्युत शॉकला प्रतिबंधित करतो: ग्राउंड कंटिन्युटी चेक, लिकेज करंट मॉनिटरिंग आणि थेट भागाशी संपर्क साधण्यापूर्वी आउटपुट डी-एनर्जेझ करणारी यंत्रणा शक्य आहे.

दोन्ही सूची मॉडेल क्रमांकाखाली UL च्या सार्वजनिक निर्देशिकेत बसतात, म्हणून टेक्सासमधील विद्युत निरीक्षक आणि टोरंटोमधील कॉन्डो अभियंता आम्ही तुम्हाला पाठवतो तेच प्रमाणपत्र पाहतो. कोणतेही फोटोकॉपी गेम नाहीत, 'यूएलच्या समतुल्य' भाषेत नाही — सूची हा पुरावा आहे.

यूएलच्या पलीकडे: उत्पादनात गुणवत्ता हमी

प्रत्येक उत्पादन बॅच त्याच्या चाचणी रेकॉर्डवर अनुक्रमांकाद्वारे शोधली जाते, जी आम्ही दहा वर्षे ठेवतो.

पॅकिंग करण्यापूर्वी प्रत्येक स्टेशन पूर्ण हायपॉट आणि इन्सुलेशन चाचणी चालवते; पास मूल्ये लॉग केली आहेत.

प्रत्येक फर्मवेअर बिल्ड रिलीझ होण्यापूर्वी संदर्भ बॅकएंडवर चालवले जाते, त्यामुळे अपडेट तुमचे बिलिंग इंटिग्रेशन शांतपणे खंडित करू शकत नाही.

RFID रीडर रेंज, LCD कॉन्ट्रास्ट आणि LED स्ट्रीप फंक्शन प्रत्येक युनिटवर तपासले जाते, सॅम्पल केलेले नाही.

IP54 आणि ध्वनिक (≤40dB) परिणाम उत्पादन नमुन्यांवर सत्यापित केले जातात आणि बॅच रेकॉर्डसह दाखल केले जातात.

कारखान्याच्या स्वतःच्या गुणवत्ता प्रणालीचे UL पाळत ठेवण्याच्या कार्यक्रमांतर्गत ऑडिट केले जाते, त्यामुळे सूची थेट राहते.

शीट मेटलपासून फिनिश स्टेशनपर्यंत: आठ पायऱ्या

लाइन झेजियांग कॅम्पस शेअर करते ज्याने 2024 मध्ये 10 लाख चार्जिंग युनिट्स वितरित केल्या, असेंबलीवर FANUC रोबोट आणि एन्क्लोजरवर TRUMPF लेझर कटर.

1. एनक्लोजर स्टील लेसर-कट, प्रेस-ब्रेक्ड आणि पावडर-लेपित आहे.

2. गॅस्केट आणि IP54 सीलिंग पृष्ठभाग बसवले जातात आणि तपासले जातात.

3. पॉवर आणि कम्युनिकेशन बोर्ड एसएमटी-बिल्ट आणि रिफ्लो-सोल्डर आहेत.

4. LCD, LED पट्टी आणि RFID मॉड्यूल माउंट आणि कॅलिब्रेटेड आहेत.

5. सॉफ्टवेअर लोड केले आहे, आणि आमच्या संदर्भ बॅकएंडसह थेट हँडशेक पूर्ण होईपर्यंत कोणतेही युनिट हे स्टेशन पास करत नाही.

6. इथरनेट, 4G, वायफाय, आणि RS485 मार्ग क्रमाने वापरले जातात.

7. हिपॉट, इन्सुलेशन आणि बर्न-इन चाचण्या प्रत्येक स्टेशनवर चालतात.

8. नेमप्लेट्स, UL मार्क्स आणि कार्टन्स QC स्टॅम्पच्या आधी जातात.

अनुपालन तपासणी: हे स्टेशन तुमच्या साइटसाठी योग्य आहे का?

हे स्टेशन 240V सिंगल-फेज सेवेसह, 32A सर्किट प्रति स्टॉल आणि प्रवेश नियंत्रण किंवा बिलिंगची आवश्यकता असलेल्या यूएस आणि कॅनेडियन साइटसाठी अनुकूल आहे. ईव्ही-रेडी कोड असलेल्या नगरपालिका, युटिलिटी रिबेटचा दावा करणारे जमीनदार आणि विशिष्ट प्रकल्प बांधणारे कंत्राटदार UL पेपरवर्क त्यांच्यासाठी अर्धे विक्रीचे काम करतात.

हे तीन प्रकरणांमध्ये चुकीचे उत्पादन आहे. थ्री-फेज सेवा आणि 11kW-प्रति-स्टॉल आवश्यकता असलेल्या साइट्सनी त्याऐवजी 11kW OCPP स्टेशन घ्यावे. 30-मिनिटांच्या टर्नओव्हरची गरज असलेल्या स्थानांना DC आवश्यक आहे, या AC युनिटची नाही. आणि वापरकर्ते किंवा बिले व्यवस्थापित करण्याचा कोणताही हेतू नसलेली साइट एका सोप्या मॉडेलवर पैसे वाचवू शकते — RFID आणि OCPP स्टॅक जेव्हा कोणी त्यांचे व्यवस्थापन करते तेव्हाच त्यांची किंमत असते.

ऑर्डर देण्यापूर्वी, तुमच्या इलेक्ट्रिशियनसह तीन गोष्टींची खात्री करा: सेवा 240V आहे, स्टॉल सर्किटला 32A सतत रेट केले आहे आणि पार्किंग क्षेत्रामध्ये नेटवर्क पथ (इथरनेट, सेल्युलर सिग्नल किंवा वायफाय) किंवा मंजूर ऑफलाइन ऑपरेटिंग योजना आहे. आमचे अभियंते कोणत्याही प्रकारे तुमच्याशी कनेक्टिव्हिटी मॅप करतील.

यूएस इंस्टॉलर AMPPAL का निवडतात

ऑर्डरपासून डिस्पॅच करण्यासाठी 15-20 कामकाजाचे दिवस, जे सामान्य OEM लीड वेळेपेक्षा बांधकाम शेड्यूलमध्ये अधिक चांगले बसतात.

OEM पर्याय: तुमचा ब्रँड एन्क्लोजरवर, बूट स्क्रीन आणि RFID कार्ड, तसेच इंग्रजी मॅन्युअल मानक म्हणून.

UL 2202 आणि UL 2231-2 प्रमाणपत्रे, तसेच कारखान्याच्या CE, TÜV आणि CB फायली, तुमच्या विशिष्ट टीमसोबत शेअर केल्या आहेत.

MOQ प्रति ऑर्डर वाटाघाटी आहे; कंत्राटदार आणि वितरक साधारणपणे 20-50 युनिट्सपासून सुरू होतात.

आम्ही स्वतः 200+ चार्जिंग स्टेशन चालवतो, म्हणून यूएस खरेदीदार अशा टीमशी बोलतात जे चार्जर चालवतात, फक्त त्यांची विक्री करत नाहीत.

पॅकिंग, कंटेनर लोडिंग आणि पेपरवर्क निर्यात करा

प्रत्येक स्टेशनवर 58 × 42 × 30 सेमी, एकूण वजन सुमारे 12 किलो, वॉल ब्रॅकेट, स्टार्टर RFID कार्ड्स आणि मॅन्युअल जवळील फोम-क्रेडल्ड कार्टनमध्ये पाठवले जाते. पोर्टवर सोप्या तपासणीसाठी कार्टन मॉडेल नेमप्लेट आणि UL सूची चिन्ह घेऊन जातात.

पॅलेटाइज्ड समुद्री मालवाहतुकीसाठी प्रति पॅलेट 24-30 स्थानके आणि अंदाजे 300 प्रति 40HQ कंटेनर लागतात; 3.5kW आणि 11kW OCPP स्टेशन्ससह मिश्रित भार श्रेणी तयार करणाऱ्या वितरकांसाठी नियमित आहे.

यूएस कस्टम ब्रोकर्ससाठी दस्तऐवज तयार केले जातात: व्यावसायिक बीजक, पॅकिंग सूची, मूळ प्रमाणपत्र आणि UL प्रमाणपत्रांच्या प्रती. आम्ही EXW, FOB Ningbo, किंवा CIF उद्धृत करतो आणि निंगबो किंवा शांघाय मार्गे जहाज करतो.

हमी आणि स्थानिक समर्थन संरचना

स्टेशन आणि अंतर्गत मॉड्यूल्सवरील उत्पादन दोषांविरूद्ध दोन वर्षांची वॉरंटी.

सपोर्ट तास यूएस टाइम झोन ओव्हरलॅप करतात आणि रिमोट डायग्नोस्टिक्स कॉलवर तुमच्यासोबत OCPP लॉग वाचतात.

वाचक, LCD पॅनेल आणि पॉवर मॉड्यूल स्टॉकमधून 3-5 कामकाजाच्या दिवसात पाठवले जातात.

फर्मवेअर अद्यतने बॅकएंडद्वारे दूरस्थपणे पुश करतात; UL-सूचीबद्ध घटक कधीही पर्यायांसाठी बदलले जात नाहीत.

हे मॉडेल बंद केल्यानंतर पाच वर्षांचे स्पेअर-पार्ट कव्हर चालू राहते.

टाळण्यासाठी स्थापना आणि ऑपरेशन चुका

चुकीचे: स्थानिक प्राधिकरणाने परवानगीवर स्वाक्षरी करण्यापूर्वी स्टेशनला ऊर्जा देणे. उजवीकडे: परमिट खेचणे, UL सूची दाखवणे आणि तपासणीनंतर उत्साही होणे.

चुकीचे: इतर भारांसह सामायिक 50A सर्किटवर स्टेशन उतरवणे. उजवीकडे: एक समर्पित 32A सतत-रेट केलेले सर्किट प्रति स्टॉल, प्रति NEC 625.

चुकीचे: ग्राउंड चेक वगळणे कारण 'याने शेवटच्या साइटवर काम केले'. उजवीकडे: साइटवर ग्राउंडिंग आणि ग्राउंड सातत्य सत्यापित करा; UL 2231-2 संरक्षण यावर अवलंबून आहे.

चुकीचे: संपूर्ण इमारतीला एक RFID कार्ड देणे. उजवीकडे: प्रति-वापरकर्ता कार्ड जेणेकरून OCPP व्यवहार लॉग बिलिंगसाठी अर्थपूर्ण राहील.

चुकीचे: नेटवर्क बिघाड असे गृहीत धरल्याने स्टेशनला विटा पडतो. उजवीकडे: ज्ञात कार्डे स्थानिक सूचीमधून शुल्क आकारतात आणि लिंक परत आल्यावर व्यवहार अपलोड करतात.

उत्तर अमेरिकन इंस्टॉलर्स आणि फ्लीट्सकडून अभिप्राय

डॅलस-फोर्ट वर्थ मेट्रोमधील एका इलेक्ट्रिकल कॉन्ट्रॅक्टरने 2025 मध्ये तीन मल्टीफॅमिली प्रकल्पांमध्ये 30 स्टेशन्स बसवली. तो म्हणतो की UL फाईलने त्याचे परमिटचे संभाषण काही आठवड्यांपासून दिवसांपर्यंत कमी केले आणि त्याची एकच तक्रार आहे की 12 किलोचे युनिट म्हणजे शिडीवर दोन व्यक्तींची लिफ्ट आहे — त्याचा क्रू आता प्रत्येक मोलावर मदतनीस वापरतो.

टोरंटोमधील एक कॉन्डो बोर्ड भूमिगत गॅरेजमध्ये चार स्टेशन चालवतो. मालमत्ता व्यवस्थापक दर महिन्याला प्रति-मालक kWh अहवाल निर्यात करतो; एक ग्रिप म्हणजे एलसीडीचा फक्त इंग्रजी मेनू, ज्याला फ्रँकोफोन मालकाने पहिल्या महिन्यात ध्वजांकित केले.

शिकागोमधील फ्लीट पर्यवेक्षक आठ स्टेशनवर रात्रभर 12 वर्क व्हॅन चार्ज करतात. एका इलिनॉय हिवाळ्यात सत्रे विश्वसनीय आहेत; त्याची आम्हाला नोंद होती की LED स्ट्रिप गडद ठिकाणी क्लिपबोर्ड वाचण्यासाठी पुरेशी चमकदार आहे, ज्याला तो एक वैशिष्ट्य मानतो, जरी त्याचा नाईट-शिफ्ट ड्रायव्हर त्याला 'बीकन' म्हणतो.

अनुपालन प्रश्न यूएस खरेदीदार विचारतात

प्रश्न: या स्टेशनसाठी UL सूचीबद्ध म्हणजे काय?

उ: UL अभियंत्यांनी UL 2202 आणि UL 2231-2 मधील संपूर्ण युनिटचे पुनरावलोकन केले आणि चाचणी केली आणि सूची फॅक्टरी निगराणीखाली राहते.

प्रश्न: सीई यूएस मध्ये स्वीकारले जाते, बरोबर?

A: नाही. CE ही EU-बाजार घोषणा आहे; अधिकार क्षेत्र असलेले यूएस अधिकारी UL सारख्या तृतीय-पक्ष सूची शोधतात आणि बऱ्याच युटिलिटीजना त्यांना सूट आवश्यक असते.

प्रश्न: NEC 625 म्हणजे काय?

A: नॅशनल इलेक्ट्रिकल कोड लेख EV चार्जिंग उपकरणांच्या स्थापनेला कव्हर करतो — सर्किट साइझिंग, ग्राउंडिंग आणि डिस्कनेक्ट आवश्यकता.

प्रश्न: इन्स्टॉलेशनला परवानगीची आवश्यकता आहे का?

उ: बहुतेक यूएस आणि कॅनेडियन अधिकारक्षेत्रात, होय, आणि UL सूची नेमके नेमके तेच आहे जे निरीक्षक नेमप्लेटवर पाहू इच्छित आहे.

प्रश्न: ते यूएस-मार्केट ईव्ही चार्ज करेल?

उत्तर: होय, ते तुमच्या मार्केटसाठी कॉन्फिगर केलेल्या कनेक्टर व्हेरिएंटसह 32A पर्यंत 240V सिंगल फेज वितरीत करते.

प्रश्न: उपयुक्तता सवलत लागू होतात का?

उ: अनेक यूएस युटिलिटीज UL-सूचीबद्ध उपकरणांवर सवलत देतात; तुमच्या स्थानिक युटिलिटीची प्रोग्राम यादी तपासा.

प्रश्न: पार्किंग क्षेत्रात इंटरनेट नसल्यास काय?

A: स्टेशन स्थानिक अधिकृतता सूची ठेवते आणि व्यवहार संग्रहित करते, लिंक उपलब्ध असताना ते अपलोड करते.

प्रश्न: व्यावसायिक बिलिंग कसे कार्य करते?

A: RFID कार्ड OCPP बॅकएंडमधील खात्यांवर मॅप करतात, जे सेशनला इनव्हॉइस किंवा वाटप अहवालात बदलतात.
