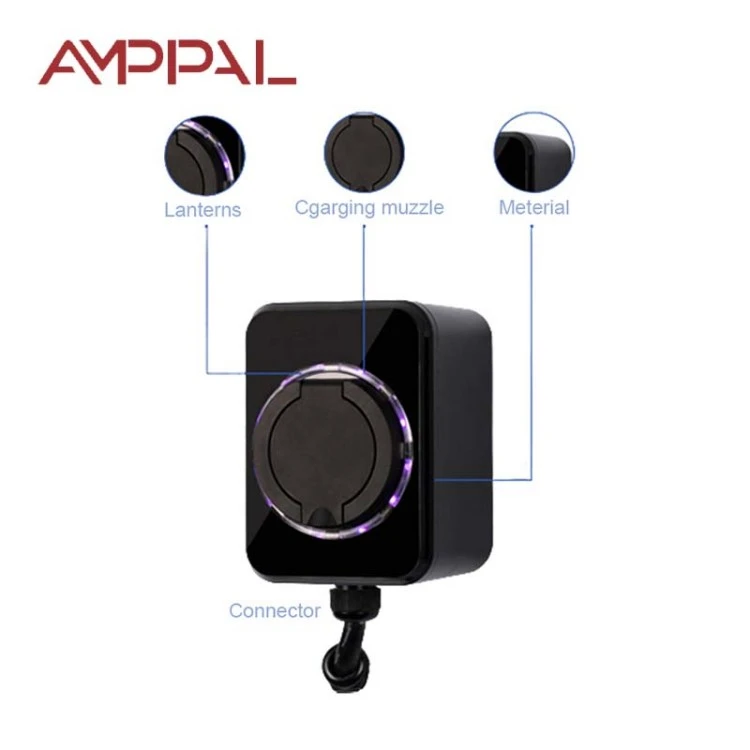

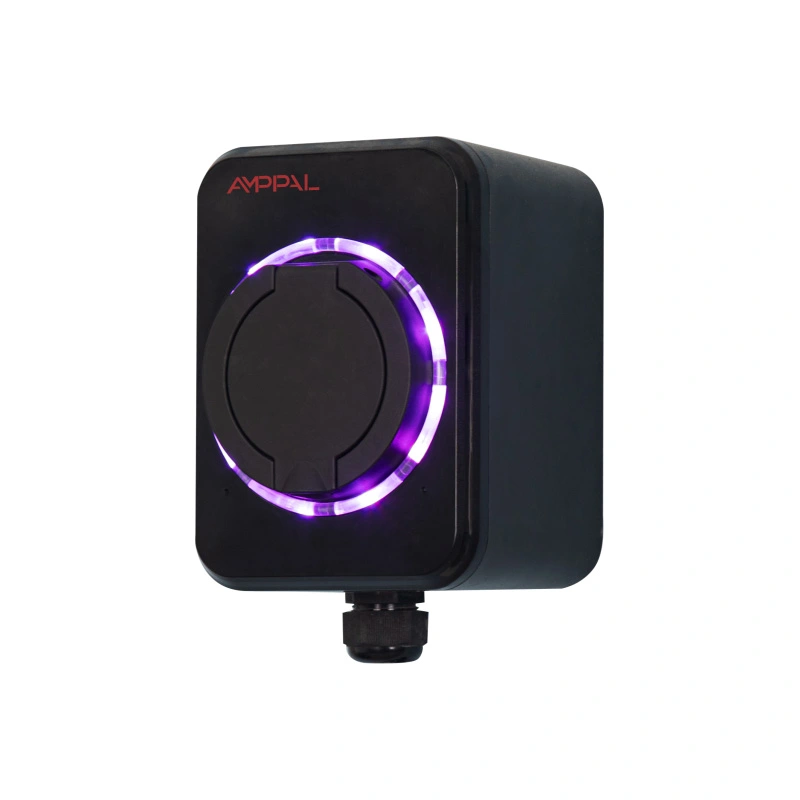

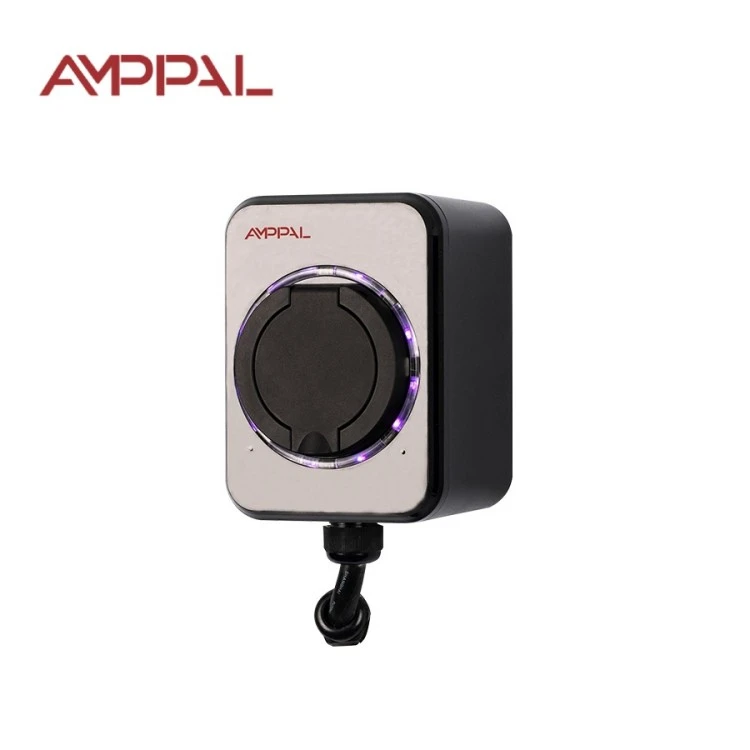

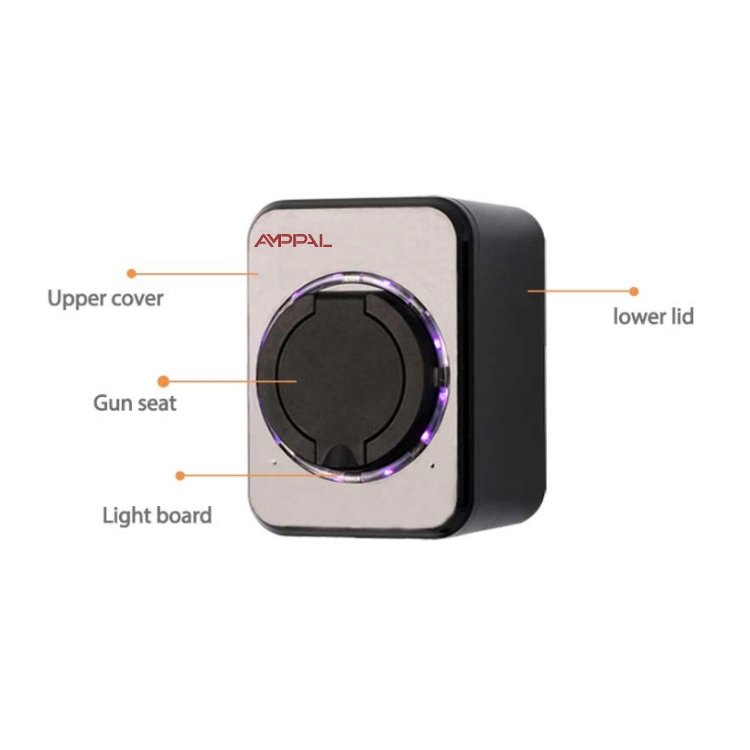

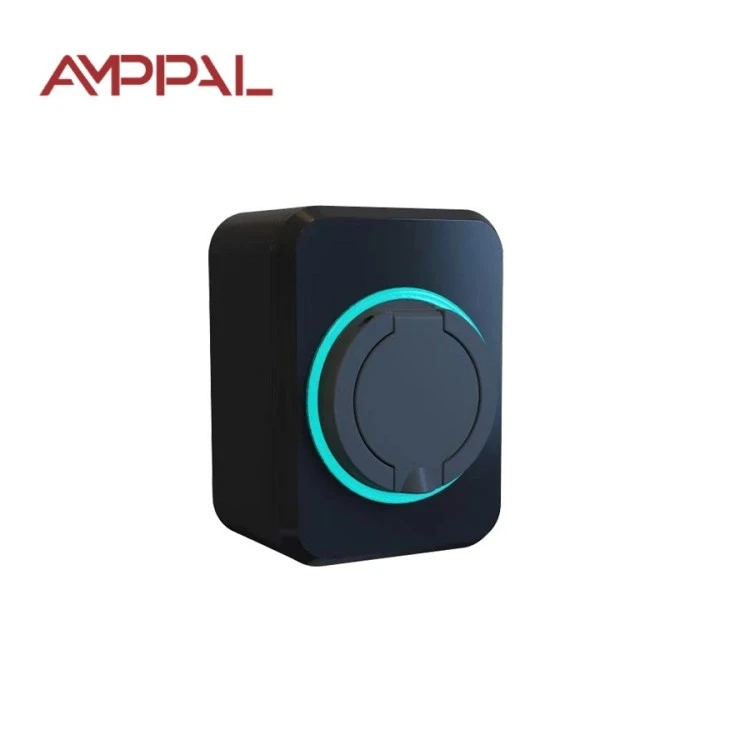

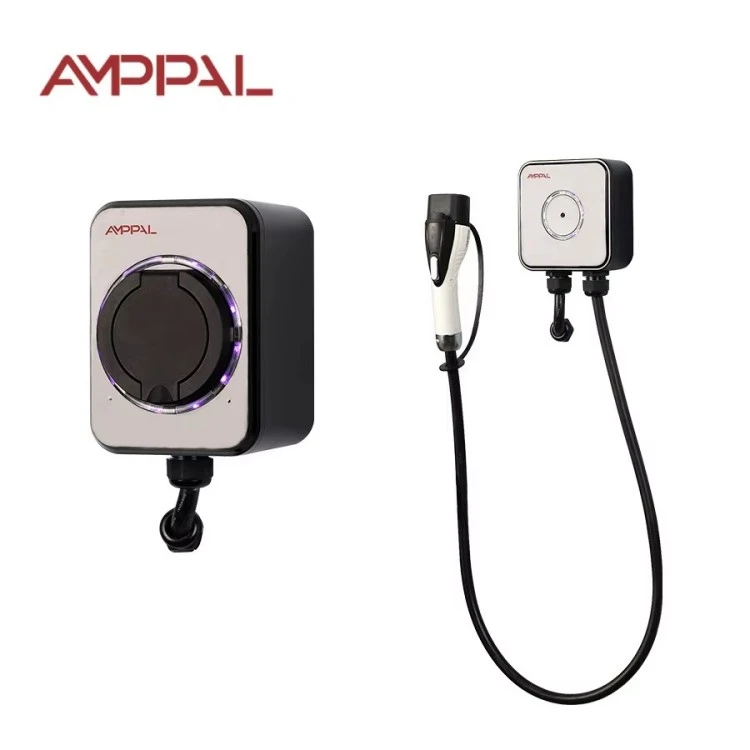

निवासी चार्जिंगसाठी 3.5kW मानक वॉल-माउंटेड AC EV चार्जर

हा चार्जर काय आहे आणि तो कोणासाठी बांधला गेला होता

आमच्या निर्यात बाजारातील बहुतेक प्रथमच ईव्ही मालकांना वेगवान चार्जरची आवश्यकता नाही; त्यांना अधिक सुरक्षित हवे आहे. AMPPAL स्टँडर्ड 3.5kW वॉलबॉक्स (मॉडेल AF-AC-3.5-B-A-O-1-SE) हे रात्रभर होम चार्जिंगसाठी नो-नेटवर्क, नो-स्क्रीन, नो-नॉनसेन्स उत्तर आहे. हे एका सामान्य घरगुती सर्किटमध्ये प्लग इन करते, तुम्ही झोपत असताना लहान-बॅटरी कार चार्ज करते आणि काम पूर्ण झाल्यावर थांबते.

220VAC वर 16A वर, युनिट बहुतेक देशांतील सामान्य निवासी सॉकेट लूपमध्ये नेमके काय वाहून नेऊ शकते ते रेखाटते. हा एकच निर्णय होम-चार्जिंग इंस्टॉलेशन वेदनांचा सर्वात सामान्य स्त्रोत काढून टाकतो: नवीन 32A समर्पित लाइन चालवण्याची आवश्यकता. जुन्या डिस्ट्रिब्युशन बोर्डसह किंवा पातळ केबलने भरलेल्या गॅरेजसाठी, 3.5kW बहुतेकदा एकमेव वास्तववादी पर्याय असतो.

कल्पना मुद्दाम आहे: कमी वैशिष्ट्ये, कमी अपयश गुण. अपडेट करण्यासाठी कोणतेही ॲप नाही, क्लाउड खाते नाही, गमावण्यासाठी WiFi पासवर्ड नाही. ते माउंट करा, प्लग इन करा आणि 2036 मध्ये ते आजच्याप्रमाणेच कार्य करते.

या लहान वॉलबॉक्सला सहा गोष्टी बरोबर मिळतात

मानक 16A सर्किटवर चालते, म्हणून बहुतेक घरे पूर्णपणे रिवायरिंग टाळतात; इलेक्ट्रिशियनचे काम एक समर्पित आउटलेट आणि अवशिष्ट वर्तमान उपकरण जोडण्यापर्यंत कमी होते.

UL94 V-0 फ्लेम-रिटर्डंट थर्मोप्लास्टिक गृहनिर्माण: जर प्लास्टिक कधीही पेटले तर ते 10 सेकंदात जळणे थांबवते आणि फ्लेमिंग सामग्री जमिनीवर टिपत नाही.

IP54 संरक्षण कव्हर बॉक्सशिवाय पावसाचे शिडकाव, धूळ आणि गॅरेजमधील आर्द्रता दूर करते.

CE चिन्हांकित आणि IEC 61851-1:2017 विरुद्ध चाचणी केली, मोड-3 पायलट प्रोटोकॉल बहुतेक युरोपियन AC पॉइंट्स संदर्भ.

-20°C ते +50°C पर्यंत रेट केलेले, त्यामुळे रशियन हिवाळ्यात गरम न केलेले गॅरेज आणि मध्य पूर्व उन्हाळ्यात छायांकित भिंत दोन्ही काम करतात.

कोणतेही नेटवर्क मॉड्यूल म्हणजे हॅक करण्यासाठी काहीही नाही, कॉन्फिगर करण्यासाठी काहीही नाही आणि राउटरचा मृत्यू झाल्यावर कार्य करणे थांबवणारे काहीही नाही.

तांत्रिक तपशील

हा चार्जर कुठे बसतो

एकल-कौटुंबिक घरे जिथे मालकाला शून्य मासिक सदस्यत्वासह, नाश्त्यात कार भरायची असते.

लहान-बॅटरी ईव्ही आणि प्लग-इन हायब्रिड्स (10-25 kWh) ज्यांचे ऑनबोर्ड चार्जर क्वचितच 16A पेक्षा जास्त स्वीकारतात.

भाड्याने दिलेले अपार्टमेंट जेथे घरमालक स्वस्त, छेडछाड-प्रतिरोधक चार्जिंग पॉइंट आणि मीटरद्वारे बिले प्रदान करतो.

हॉलिडे होम्स आणि कंट्री हाऊसेस महिन्यातून काही दिवस वापरले जातात, जेथे 7kW ची लाइन पैसे वाया जाईल.

लहान व्हॅन फ्लीट्स एका डेपोमध्ये रात्रभर उभ्या असतात, चालक झोपत असताना 8-10 तास चार्ज करतात.

चार्जिंग सत्र कसे होते, चरण-दर-चरण

चार्जिंग IEC 61851-1 मोड-3 हँडशेकचे अनुसरण करते. तुम्ही प्लग इन करता तेव्हा, वॉलबॉक्स कंट्रोल वायरच्या खाली 1 kHz पायलट सिग्नल पाठवतो; कार कर्तव्य चक्र बदलून उत्तर देते आणि दोन्ही बाजू वर्तमानावर सहमत आहेत. जर कार तयार नसेल, तर बॉक्स फक्त थांबतो - कोणतीही ठिणगी नाही, अंदाज नाही.

एकदा का कारने 16A स्वीकारले की, बॅटरी मॅनेजमेंट सिस्टीम बंद करण्यास सांगेपर्यंत बॉक्स तो विद्युतप्रवाह धरून ठेवतो. युनिट सतत लूप पाहते आणि गळती आढळल्यास एकात्मिक अवशिष्ट करंट संरक्षण सत्राला ट्रिप करते. जेव्हा कार पूर्ण भरते तेव्हा बॉक्स शून्यावर खाली येतो आणि पायलट लाइटचा क्रम संपतो.

आत मीटर किंवा बिलिंग लॉजिक नाही; तुमच्या घराच्या मीटरमधून वीज किटलीसारखी वाहते आणि युटिलिटी बिल किंमत दाखवते. मानक कुटुंबाचा हा मुद्दा आहे: चार्जर भिंतीमध्ये अदृश्य होतो.

CE, IEC 61851-1, आणि फ्लेम-रिटार्डंट प्रश्न

V-0 रेटिंग मिळवले आहे, सजावटीचे नाही: गृहनिर्माण कंपाऊंडची चाचणी उभ्या बर्न चेंबरमध्ये केली जाते आणि 10 सेकंदांच्या आत फ्लेमिंग ड्रिपशिवाय स्वत: विझवणे आवश्यक आहे.

IEC 61851-1:2017 conformance मध्ये कंट्रोल पायलट फंक्शन, ओव्हरकरंट वर्तन आणि आणीबाणी स्टॉप रिस्पॉन्स समाविष्ट आहे, प्रत्येक उत्पादन बॅचवर सत्यापित.

CE चिन्हांकन झेजियांग कारखान्यात ठेवलेल्या संपूर्ण तांत्रिक फाइलवर आधारित आहे, ज्यामध्ये चाचणी अहवाल आणि घटक घोषणांचा समावेश आहे, ऑडिटसाठी खुला आहे.

IP54 ची पडताळणी कॅलिब्रेटेड वॉटर-स्प्रे चाचणी आणि डस्ट चेंबरद्वारे केली जाते, ड्रॉइंगमधून गृहीत धरले जात नाही.

-20°C आणि +50°C दरम्यान तापमान सायकलिंग शिपमेंटपूर्वी कनेक्टर आणि सील समस्यांना पकडण्यासाठी नमुना युनिट्सवर चालते.

प्रत्येक युनिटला ओळीच्या शेवटी हायपोट (डायलेक्ट्रिक ताकद) चाचणी मिळते; चाचणी रेकॉर्ड अनुक्रमांकाच्या विरूद्ध संग्रहित केले जाते.

AMPPAL कारखान्याच्या आत आठ पायऱ्या

झेजियांग कॅम्पसमध्ये उत्पादन चालते ज्याने 2024 मध्ये एक दशलक्ष चार्जिंग युनिट पाठवले; FANUC रोबोट सेल आणि TRUMPF लेसर कटिंग मेटल ब्रॅकेट भाग हाताळतात.

1. V-0 ग्रेड थर्मोप्लास्टिक हे घरांच्या शेलमध्ये इंजेक्शनने मोल्ड केले जाते.

2. कंट्रोल बोर्ड एसएमटी लाइनवर भरलेला असतो आणि रिफ्लो-सोल्डर केलेला असतो.

3. प्रत्येक बोर्ड प्रोग्राम केलेले आहे आणि त्याचे पायलट-सिग्नल आउटपुट संदर्भ कार सिम्युलेटरच्या विरूद्ध मोजले जाते.

4. पॉवर सेक्शन, कॉन्टॅक्टर आणि कंट्रोल बोर्ड बेसमध्ये एकत्र केले जातात.

5. गृहनिर्माण IP54 गॅस्केट आणि टॉर्क-चेक केलेल्या स्क्रूने सील केलेले आहे.

6. इन्सुलेशनच्या अखंडतेची पुष्टी करण्यासाठी हायपोट चाचणी उच्च व्होल्टेज लागू करते.

7. लवकर अपयश उघड करण्यासाठी युनिट्स 45°C बर्न-इन चेंबरमध्ये अनेक तास भिजतात.

8. अंतिम तपासणी, CE लेबल ऍप्लिकेशन आणि कार्टन पॅकिंग QC स्टॅम्पच्या आधी आहे.

3.5kW तुमच्यासाठी योग्य आहे - की नाही?

जर तुमची कार रात्री किमान सहा तास घरी पार्क करत असेल, तुमची बॅटरी अंदाजे 40 kWh च्या खाली असेल आणि तुमचा वितरण बोर्ड जुना असेल किंवा आधीच गर्दी असेल तर हा चार्जर निवडा. 16A लोड वायरिंगवर सौम्य, ग्रिडवर सौम्य आणि तुमच्या मज्जातंतूंवर सौम्य आहे: चुकीचे होऊ शकते असे फारच कमी आहे.

आता प्रामाणिक भाग. जर तुम्ही दिवसाला 150 किमी चालवत असाल आणि दिवसाच्या टॉप-अपची गरज असेल, तुमच्या कारचा ऑनबोर्ड चार्जर 7kW स्वीकारत असेल आणि तुमच्या पॅनेलमध्ये अतिरिक्त क्षमता असेल किंवा तुम्हाला ॲप कंट्रोल, बिलिंग किंवा मल्टी-यूजर ऍक्सेस हवा असेल तर हे चुकीचे उत्पादन आहे. तुमची कार खाऊ शकते त्यापेक्षा मोठी संख्या खरेदी केल्याने तुम्हाला केबलमधील उष्णताशिवाय काहीही मिळत नाही.

खरेदी करण्यापूर्वी तुमच्या कारच्या मॅन्युअलमध्ये ऑनबोर्ड चार्जर रेटिंग तपासा; चार्जरला कार आणि सर्किटशी जुळवा, मार्केटिंग शीटशी नाही. जर तुम्हाला आधीच माहित असेल की तुम्हाला नेटवर्किंगची आवश्यकता असेल, तर हे कुटुंब वगळा आणि OCPP स्टेशन पहा.

एएमपीपीएएल वि. नो-नेम बॉक्समधून खरेदी करणे

ऑर्डर पुष्टीकरणापासून लीड टाइम 15-20 कार्य दिवस आहे, बॅच उत्पादन तुमच्या वितरण तारखेच्या आसपास शेड्यूल केले आहे.

MOQ प्रकरणानुसार चर्चा केली जाते; नवीन वितरकांसाठी चाचणीसाठी एक लहान पहिली ऑर्डर सामान्य आहे.

OEM विनंत्या नियमित आहेत: तुमचा लोगो, तुमचा रंग, तुमचे लेबल, तुमची मॅन्युअल भाषा.

प्रमाणन दस्तऐवज (CE घोषणा, IEC 61851-1 चाचणी अहवाल) शिपमेंटसह प्रदान केले जातात.

हा कारखाना 260+ कर्मचारी आणि 40+ देशांमध्ये निर्यात करणारा राष्ट्रीय स्तरावरील विशेष आणि नाविन्यपूर्ण 'लिटल जायंट' उपक्रम आहे.

पॅकेजिंग, पॅलेटिझिंग आणि शिपिंग

प्रत्येक चार्जर साधारणतः 31 × 21 × 19 सेमी आकाराच्या फोम-पॅडेड कार्टनमध्ये 2.8 किलोग्रॅमच्या जवळ, माउंटिंग टेम्प्लेट, स्क्रू आणि मुद्रित मॅन्युअलसह पाठवले जाते. जेव्हा तुम्ही एअर-फ्रीटिंग सॅम्पल असता तेव्हा लहान फुटप्रिंट महत्त्वाचे असतात.

समुद्री मालवाहतुकीसाठी कार्टन पॅलेटवर बांधले जातात; 20-फूट कंटेनरला अंदाजे 1,000 युनिट्स लागतात आणि 40HQ सुमारे 2,100, त्यामुळे प्रति युनिट कंटेनरची किंमत कमी राहते.

आम्ही EXW, FOB Ningbo, किंवा CIF उद्धृत करतो आणि व्यावसायिक बीजक, पॅकिंग सूची, मूळ प्रमाणपत्र आणि CE दस्तऐवजांसह पाठवतो. समुद्र, हवा आणि कुरिअर सर्व उपलब्ध आहेत.

वितरणानंतर हमी आणि समर्थन

दोन वर्षांच्या मानक वॉरंटीमध्ये चार्जिंग फंक्शन आणि मॅन्युफॅक्चरिंग दोषांविरुद्ध अंतर्गत घटक समाविष्ट आहेत.

वॉरंटी प्रकरणांसाठी प्राधान्य सुटे भाग 3-5 कार्य दिवसात पाठवले जातात.

RMA सरळ आहे: दोषाचा फोटो किंवा व्हिडिओ, आमचे निदान, नंतर बदली किंवा दुरुस्तीचा निर्णय.

आम्ही वार्षिक तपासणीची शिफारस करतो: व्हेंट्सला धूळ घाला, केबल शीथ तपासा आणि भिंतीवरील कंस पुन्हा टॉर्क करा.

इंग्रजी बोलणारे विक्रीनंतरचे अभियंते एका कामकाजाच्या दिवसात उत्तर देतात आणि आम्ही संपूर्ण मानक कुटुंबासाठी सुटे साठा करतो.

चुकीचे विरुद्ध बरोबर: रोजच्या सवयी त्या महत्त्वाच्या आहेत

चुकीचे: चार्जरला सामायिक सॉकेटमध्ये प्लग करणे जे केटलला देखील फीड करते. उजवीकडे: 30 mA टाइप A अवशिष्ट वर्तमान उपकरणासह समर्पित 16A सर्किट.

चुकीचे: भडकलेल्या किंवा खिळलेल्या केबलने चार्ज करणे आणि सर्वोत्तमची आशा करणे. उजवीकडे: दर महिन्याला केबल आणि प्लगची द्रुत व्हिज्युअल तपासणी.

चुकीचे: उघड्या पावसात बॉक्स माउंट करणे कारण ते IP54 आहे. उजवीकडे: खांबाखाली किंवा गॅरेजमध्ये माउंट करणे, रेटिंगला बॅकस्टॉप मानणे, जीवनशैली नाही.

चुकीचे: चार्जिंग करताना हुकवर केबल घट्ट गुंडाळणे. उजवीकडे: केबल सरळ बाहेर घालणे जेणेकरून ते थंड राहील.

चुकीचे: सत्रानंतर जळत्या वासाकडे किंवा उबदार प्लगकडे दुर्लक्ष करणे. उजवीकडे: अनप्लग करणे, वापर थांबवणे आणि अनुक्रमांकासह समर्थन कॉल करणे.

तीन बाजारांकडून मालकाचा अभिप्राय

नैरोबीमधील बोडा-बोडा फ्लीट मालकाने 2025 च्या सुरुवातीला इलेक्ट्रिक मोटारसायकल रात्रभर चार्ज करण्यासाठी चार युनिट्स खरेदी केल्या. बॉक्स नऊ महिन्यांत एकदाही निकामी झालेला नाही; त्याची फक्त तक्रार आहे ती गहाळ स्टेटस लाईट - तो बाईकच्या स्क्रीनवरून चार्ज तपासतो.

मॉन्टेरी, मेक्सिकोमधील एक अभियंता त्याच्या गॅरेजमध्ये 28 kWh बॅटरीसह कॉम्पॅक्ट EV साठी चालवत आहे. त्याला हे आवडते की इंस्टॉलेशनसाठी पॅनेल अपग्रेडची आवश्यकता नाही; तो कुरकुर करतो की वॉल ब्रॅकेट निश्चित आहे, म्हणून त्याला गॅरेजमध्ये हलवताना त्याला छिद्रांचा दुसरा संच ड्रिल करावा लागला.

स्प्लिट, क्रोएशियामधील एक सेवानिवृत्त, महिन्यातून दोन किंवा तीन दिवस त्याच्या हॉलिडे हाऊसमध्ये प्लग-इन हायब्रिड चार्ज करतो. त्याचा अभिप्राय: चार्जर स्वतःच अदृश्य आहे, जे त्याला हवे होते तेच आहे, जरी त्याची इच्छा आहे की मॅन्युअल चाळीस पानांऐवजी एक पानाची द्रुत सुरुवात करावी.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: या चार्जरसह कोणत्या कार काम करतात?

A: कोणतेही EV किंवा प्लग-इन हायब्रिड जे सिंगल-फेज 16A चार्जिंग स्वीकारते आणि ऑर्डर करताना तुम्ही निर्दिष्ट केलेले सॉकेट किंवा केबल प्रकार वापरते.

प्रश्न: यासाठी इंटरनेट किंवा ॲप आवश्यक आहे का?

उ: नाही. कोणतेही नेटवर्क मॉड्यूल नाही; हे एक शुद्ध प्लग-आणि-चार्ज डिव्हाइस आहे.

प्रश्न: मी ते स्वतः स्थापित करू शकतो?

A: आम्ही मुख्यतः सर्किटची पुष्टी करण्यासाठी आणि अवशिष्ट वर्तमान डिव्हाइस जोडण्यासाठी परवानाधारक इलेक्ट्रिशियनची शिफारस करतो.

प्रश्न: UL94 V-0 चा अर्थ काय?

उ: गृहनिर्माण प्लॅस्टिक उभ्या बर्न चाचणीत 10 सेकंदात स्वतः विझते आणि जळणारे साहित्य टिपत नाही.

प्रश्न: पूर्ण चार्ज करण्यासाठी किती वेळ लागतो?

A: 40 kWh बॅटरीसाठी सुमारे 11 तास; 15 kWh प्लग-इन हायब्रिडसाठी 4-5 तास.

प्रश्न: पॉवर कट दरम्यान काय होते?

A: चार्जर पुरवठ्यासह बंद होतो आणि पॉवर परत आल्यावर हँडशेक आपोआप रीस्टार्ट होतो.

प्रश्न: जुन्या अपार्टमेंट इमारतीसाठी ते सुरक्षित आहे का?

A: होय, जर टाइप A RCD सह 16A सर्किट उपलब्ध असेल; इलेक्ट्रिशियनला प्रथम लूप सत्यापित करण्यास सांगा.

प्रश्न: ते नंतर ॲप कंट्रोलमध्ये अपग्रेड केले जाऊ शकते?

उ: नाही, या युनिटमध्ये कोणतेही कम्युनिकेशन हार्डवेअर नाही; तुम्हाला नेटवर्किंगची आवश्यकता असल्यास, त्याऐवजी OCPP कुटुंबाला ऑर्डर करा.
