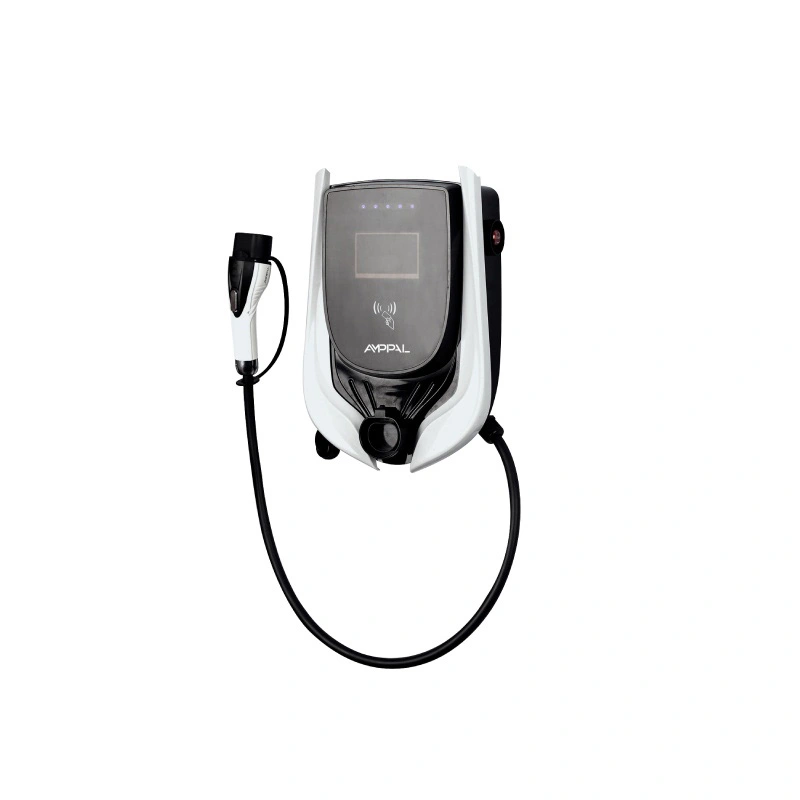

अपार्टमेंट आणि कामाच्या ठिकाणांसाठी 3.5kW OCPP स्मार्ट AC EV चार्जिंग स्टेशन

साध्या वॉलबॉक्सवर ओसीपीपी स्टेशन काय जोडते

एक चार्जिंग पॉईंट जो तुम्हाला सांगू शकत नाही की कोणी शुल्क आकारले ते सेवा नाही तर कॉस्ट सेंटर आहे. अपार्टमेंट्स आणि कामाच्या ठिकाणांसाठी AMPPAL 3.5kW OCPP स्मार्ट AC EV चार्जिंग स्टेशन (मॉडेल AF-AC-3.5-L/B-A-M-4-SD-P) एका कारणासाठी अस्तित्वात आहे: केबलवर उभे न राहता इमारती, कंपनी किंवा समुदायाला अनेक वापरकर्त्यांसाठी चार्जिंग चालू देण्यासाठी.

RFID हा पुढचा दरवाजा आहे. प्रति निवासी किंवा कर्मचारी एक कार्ड जारी करा आणि स्टेशन फक्त बॅकएंड किंवा तिची स्थानिक यादी ओळखणाऱ्या कार्डांसाठी ऊर्जा देते. त्यामागे OCPP 1.6j, ओपन प्रोटोकॉल आहे जो स्टेशनला तुमच्या पसंतीच्या चार्जिंग मॅनेजमेंट सिस्टमशी जोडतो, त्यामुळे व्यवहार, दर आणि दोष अहवाल एका डॅशबोर्डवर जातात.

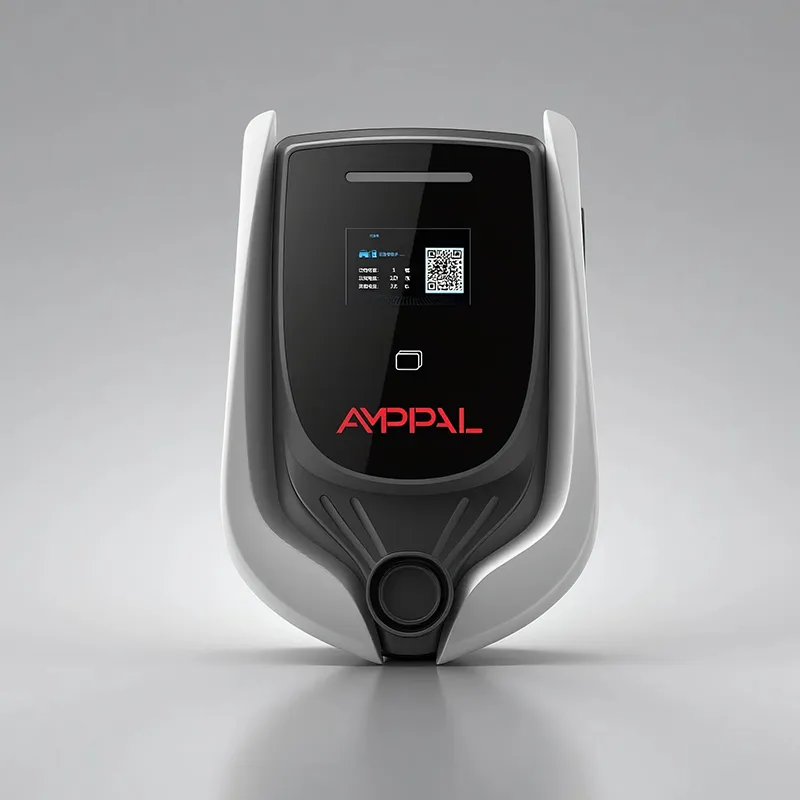

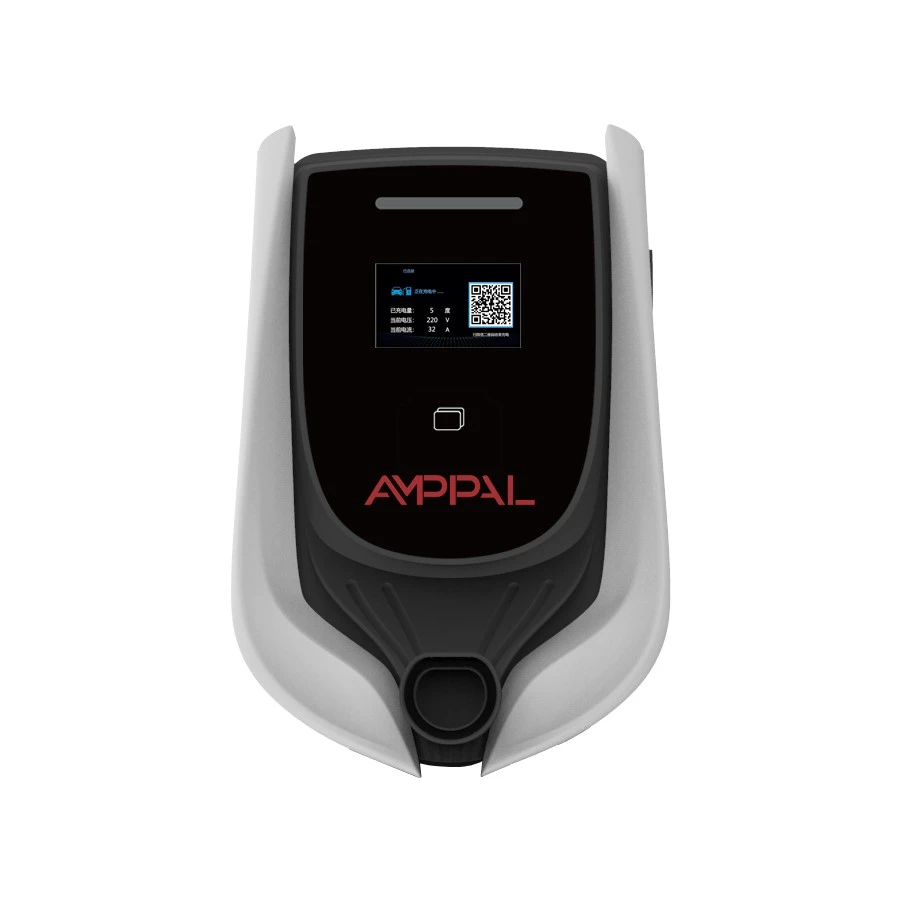

सिम स्लॉट मिळवण्यासाठी हे घरगुती गॅझेट नाही. हे 454 × 306 × 147 मिमीचे 4.3-इंच LCD, LED स्टेटस स्ट्रिप आणि चार कनेक्टिव्हिटी पर्यायांसह एक 454 × 306 × 147 मिमी व्यावसायिक-दर्जाचे युनिट आहे, जे सामायिक कार पार्कमध्ये बसण्यासाठी आणि दूरस्थपणे प्रशासित करण्यासाठी तयार केले आहे.

पाच कारणे मालमत्ता व्यवस्थापक नेटवर्क स्टेशन निवडा

प्रति-वापरकर्ता उत्तरदायित्व: प्रत्येक सत्र कार्ड आयडी, प्रारंभ वेळ, समाप्ती वेळ आणि kWh सह रेकॉर्ड केले जाते, म्हणून मासिक वाटप अहवाल स्वतः लिहितो.

टॅरिफ लवचिकता: बॅकएंड रहिवासी, अभ्यागत आणि कर्मचाऱ्यांसाठी भिन्न दर सेट करते — किंवा पहिल्या दोन तासांसाठी काहीही शुल्क आकारले जात नाही.

रिमोट कंट्रोल: हरवलेले कार्ड लॉक करा, स्टेशनला विराम द्या किंवा हार्डवेअरला स्पर्श न करता नवीन किमती पुश करा.

सामायिक पार्किंगमध्ये निष्पक्षता: प्रथम कोणी प्लग इन केले याबद्दल अधिक वाद नाहीत; सिस्टम सर्वकाही टाइमस्टँप करते.

फ्यूचर-प्रूफिंग: ते OCPP 1.6j बोलत असल्याने, तुम्ही हार्डवेअर बदलल्याशिवाय व्यवस्थापन प्लॅटफॉर्म नंतर स्विच करू शकता.

तांत्रिक तपशील

जेथे 3.5kW नेटवर्क स्टेशन आर्थिक अर्थ प्राप्त करते

अपार्टमेंट ब्लॉक जेथे 10-30 रहिवासी पार्किंग तळघर शेअर करतात आणि प्रत्येकाला स्वतःचे बिल हवे असते.

नियोक्त्यासाठी खर्च वसूलीसह, लाभ म्हणून कर्मचाऱ्यांना चार्जिंग ऑफर करणाऱ्या कार्यालयीन इमारती.

छोटी हॉटेल्स आणि गेस्टहाऊस जे EV पार्किंगची जाहिरात करतात आणि खोलीच्या बिलात शुल्क जोडतात.

गेट केलेले समुदाय जेथे व्यवस्थापन मंडळाला मालक आणि अभ्यागतांसाठी नियंत्रित प्रवेश हवा असतो.

हलके व्यावसायिक यार्ड जेथे काही व्हॅन रात्रभर चार्ज होतात आणि फ्लीट मॅनेजरला प्रति व्हॅनचा वापर डेटा आवश्यक असतो.

स्टेशन कसे बोलते, बिल देते आणि ऑफलाइन काम करत राहते

कार्ड टॅप करा आणि स्टेशन बॅकएंडला अधिकृततेसाठी विचारेल. ऑनलाइन, उत्तर एक-दोन सेकंदात परत येते; LCD कार्डचे नाव दाखवते आणि LED पट्टी निळी होते, त्यानंतर कनेक्टर ऊर्जावान होते. सत्र संपल्यावर, स्टेशन व्यवहाराची नोंद करते आणि OCPP 1.6j वर अपलोड करते, जेथे बॅकएंड त्याचे बिल लाइनमध्ये रूपांतर करतो.

चार दुवे उपलब्ध आहेत कारण कोणत्याही दोन साइट एकसारख्या नाहीत. इथरनेट संरचित नेटवर्कसह निश्चित स्थापनांना अनुकूल करते; 4G तळघर आणि रिमोट लॉट विना केबल कव्हर करते; वायफाय स्वस्त करते रेट्रोफिट्स; RS485 बाह्य मीटर किंवा साइट कंट्रोलरशी कनेक्ट होते. चौघेही एक OCPP स्टॅक शेअर करतात, त्यामुळे डॅशबोर्ड लिंक काहीही असो सारखाच दिसतो.

नेटवर्किंग बद्दल प्रामाणिक भाग: कनेक्शन अयशस्वी. त्यामुळे स्टेशन स्थानिक अधिकृतता सूची ठेवते, ज्ञात कार्ड ऑफलाइन स्वीकारते, स्थानिक पातळीवर व्यवहार संग्रहित करते आणि लिंक परत आल्यावर त्यांना बॅकएंडवर ढकलते. मृत राउटरचा अर्थ कधीही मृत चार्जिंग सत्र नसतो - याचा अर्थ विलंबित कागदपत्रे.

UL 2202 आणि UL 2231-2: प्रमाणपत्रांमध्ये काय समाविष्ट आहे

UL 2202 मध्ये चार्जिंग सिस्टीमचा समावेश होतो: बांधकाम, इलेक्ट्रिकल सुरक्षा आणि संपूर्ण EV पुरवठा उपकरणांना आग लागण्याचा धोका.

UL 2231-2 कर्मचारी संरक्षण प्रणाली, प्लग-इन आणि चार्जिंग दरम्यान विजेच्या धक्क्यापासून वापरकर्त्याचे रक्षण करणारी सर्किटरी समाविष्ट करते.

दोन्ही प्रमाणपत्रे युनिटवर सूचीबद्ध आहेत आणि UL ऑनलाइन निर्देशिकेत पडताळण्यायोग्य आहेत, ज्याप्रमाणे यूएस प्रकल्प अभियंते दावे तपासतात.

OCPP 1.6j अनुरूपता आमच्या फॅक्टरीमध्ये प्रत्येक फर्मवेअर रिलीझ शिप करण्यापूर्वी चाचणी बॅकएंड विरुद्ध प्रमाणित केली जाते.

IP54 आणि 40dB आवाज मर्यादा उत्पादन नमुन्यांवर मोजली जाते आणि परिणाम युनिटच्या चाचणी रेकॉर्डसह ठेवले जातात.

प्रत्येक स्टेशन अतिरिक्तपणे hipot आणि पृथक् प्रतिकार चाचण्या ओळीवर, अनुक्रमांकीत नोंदीसह उत्तीर्ण करते.

AMPPAL कारखान्याच्या आत: उत्पादनाच्या आठ पायऱ्या

ही स्टेशन्स झेजियांग कॅम्पसमध्ये बांधली गेली आहेत ज्यांनी 2024 मध्ये 10 लाख चार्जिंग युनिट्स वितरीत केल्या आहेत, AC आणि DC लाईन्सच्या बाजूने जे NEOM ग्रीन हायड्रोजन साइट सारख्या प्रकल्पांना पुरवतात.

1. शीट स्टील TRUMPF लेसर उपकरणांवर कापले जाते आणि CNC प्रेस ब्रेकवर तयार होते.

2. संलग्नक पावडर-लेपित आहेत आणि IP54 गॅस्केट बसवले आहेत.

3. मुख्य आणि कम्युनिकेशन बोर्ड एसएमटी-असेम्बल केलेले आणि रिफ्लो-सोल्डर केलेले आहेत.

4. LCD, LED पट्टी आणि RFID रीडर माउंट आणि कॅलिब्रेट केलेले आहेत.

5. फर्मवेअर चालू होते, नंतर युनिट पास होण्यापूर्वी आमच्या चाचणी बॅकएंडसह चेक इन केले जाते.

6. इथरनेट, 4G, वायफाय आणि RS485 पोर्ट्स एक एक करून वापरतात.

7. हिपॉट्स, इन्सुलेशन तपासणी आणि कित्येक तास चालणारे बर्न-इन फॉलो.

8. अंतिम व्हिज्युअल तपासणी आणि कार्टन पॅकिंग लाइन बंद करते.

तुमच्या साइटशी योग्य स्टेशन जुळत आहे

पॉवर नंबरने नव्हे तर पार्किंग पॅटर्नपासून सुरुवात करा. वाहने सहा तास किंवा त्याहून अधिक काळ पार्क करत असल्यास — रात्रभर रहिवासी, दिवसभर कर्मचारी, हॉटेल पाहुणे — 3.5kW पुरेसे आहे आणि साइटचा एकूण भार कमी ठेवतो. 40 kWh ची कार चार तासांत सुमारे 14 kWh चा वेग वाढवते; बहुतेक प्रवासांसाठी, ते संपूर्ण दिवसाचे ड्रायव्हिंग असते.

हे स्टेशन तीन परिस्थितींसाठी चुकीचे साधन आहे. हायवे स्टाईल टर्नओव्हर चार्जिंगसाठी DC ची गरज आहे, AC नाही. प्रत्येक स्टॉलने 7kW किंवा 11kW वितरीत करणे आवश्यक असलेल्या साइट्सने या OCPP कुटुंबातील मोठ्या युनिट्सपर्यंत मजल मारली पाहिजे. आणि अशी साइट जी कधीही कोणालाही बिल देत नाही, कधीही, मुक्या वॉलबॉक्सद्वारे चांगली सेवा दिली जाते — आपण उघडणार नाही अशा डॅशबोर्डसाठी पैसे का द्यावे?

कनेक्टिव्हिटीची निवड लोकांच्या अपेक्षेपेक्षा जास्त महत्त्वाची आहे. पार्किंग क्षेत्रामध्ये नेटवर्क ड्रॉप नसल्यास आणि तळघर सिग्नल कमकुवत असल्यास, तुम्ही ऑर्डर करण्यापूर्वी इथरनेट किंवा 4G अँटेना स्थितीसाठी योजना करा, नंतर नाही. आमच्या अभियंत्यांना तुमचा साइट लेआउट सांगा आणि आम्ही दुव्याची शिफारस करू.

तुमच्या चार्जिंग नेटवर्कसाठी AMPPAL का

ऑर्डर 15-20 कामकाजाच्या दिवसात पाठवल्या जातात. प्रत्येक तिमाहीत युनिट जोडणारे ऑपरेटर आवर्ती उत्पादन स्लॉट आरक्षित करू शकतात.

एनक्लोजरवर OEM ब्रँडिंग, LCD बूट स्क्रीन आणि अगदी RFID कार्ड आर्टवर्क.

OCPP 1.6j खुले आणि दस्तऐवजीकरण केलेले आहे; आम्ही तुमच्या निवडलेल्या व्यवस्थापन प्लॅटफॉर्मसाठी एकत्रीकरण चेकलिस्ट प्रदान करतो.

UL 2202 आणि UL 2231-2 प्रमाणपत्रे फाइलवर आहेत आणि तुमच्या प्रकल्प सल्लागारांसोबत शेअर केली आहेत.

आम्ही स्वतः 200+ चार्जिंग स्टेशन चालवतो, त्यामुळे तुमच्या सपोर्ट तिकिटांना उत्तर देणारे लोक चार्जर देखील चालवतात.

शिपिंग, पॅकेजिंग आणि आयात दस्तऐवज

प्रत्येक स्टेशनवर वॉल ब्रॅकेट, RFID स्टार्टर कार्ड आणि मॅन्युअल यासह सुमारे 12 किलो वजनाच्या 58 × 42 × 30 सेमी जवळ असलेल्या फोम-क्रेडल्ड कार्टनमध्ये पाठवले जाते. कार्टन कॉर्नर-ड्रॉप रेट केलेले आहे आणि UL-सूचीबद्ध मॉडेल नंबरसाठी लेबल केलेले आहे.

सागरी मालवाहतूक पॅलेटीस प्रति पॅलेट 24-30 स्टेशन्स; 40HQ कंटेनरमध्ये अंदाजे 300 युनिट्स असतात. 7kW आणि 11kW वेरिएंटसह मिश्रित भार श्रेणी तयार करणाऱ्या वितरकांसाठी नियमित आहे.

आम्ही EXW, FOB Ningbo, किंवा CIF उद्धृत करतो आणि व्यावसायिक बीजक, पॅकिंग सूची, मूळ प्रमाणपत्र प्रदान करतो आणि UL प्रमाणपत्राची प्रत तुमचा कस्टम ब्रोकर किंवा खरेदीदार विनंती करेल.

समर्थन, फर्मवेअर अद्यतने आणि सुटे भाग

स्टेशनवर दोन वर्षांची वॉरंटी आणि त्याच्या अंतर्गत मॉड्यूल्सची निर्मिती दोषांविरुद्ध.

फर्मवेअर अद्यतने बॅकएंडद्वारे दूरस्थपणे ढकलली जातात; बहुतेक बदलांसाठी साइटला भेट देण्याची आवश्यकता नाही.

स्पेअर पार्ट्स — RFID रीडर, LCD पॅनल्स, पॉवर बोर्ड — वॉरंटी केसेससाठी 3-5 कामकाजाच्या दिवसांत पाठवा.

रिमोट डायग्नोस्टिक्स स्टेशनची OCPP स्थिती वाचतात आणि कॉलवर तुमच्याशी लॉग इन करतात, जे ट्रक रोलशिवाय बहुतेक समस्यांचे निराकरण करते.

मॉडेलने उत्पादन सोडल्यानंतर या कुटुंबासाठी स्पेअर्स पाच वर्षांसाठी उपलब्ध राहतात — जर तुम्ही इमारतीला दीर्घ मुदतीसाठी वायरिंग करत असाल तर ते संबंधित आहे.

चुकीचे विरुद्ध उजवे: शेअर केलेले स्टेशन चालवणे

चुकीचे: दुपारच्या वेळी थेट सूर्य एलसीडीला लागून असलेल्या स्टेशनवर बसवणे. उजवीकडे: छायांकित किंवा उत्तराभिमुख स्थिती स्क्रीन वाचनीय आणि बॉक्स थंड ठेवते.

चुकीचे: 4G सिमचा डेटा महिन्याच्या मध्यात संपुष्टात येणे. उजवीकडे: बॅकएंडमध्ये कमी-डेटा अलर्ट, फॉलबॅक लिंक म्हणून इथरनेटसह.

चुकीचे: एक शेअर केलेले कार्ड संपूर्ण मजल्यावर देणे आणि बिल हाताने विभाजित करणे. उजवीकडे: प्रति वापरकर्ता एक कार्ड म्हणून व्यवहार रेकॉर्ड हे बिल आहे.

चुकीचे: नेटवर्क आउटेज गृहीत धरल्याने चार्जिंग थांबते. उजवीकडे: ज्ञात कार्ड अजूनही स्थानिक सूचीमधून कार्य करतात; जेव्हा लिंक परत येते तेव्हा व्यवहार अपलोड होतात.

चुकीचे: कनेक्टर केबलला खाडीच्या मजल्यावर ड्रॅग करू देणे. उजवीकडे: केबल हुक किंवा होल्डर, आणि पुरेशी ढिलाई जेणेकरून ड्रायव्हर्स केबल कधीही ताणत नाहीत.

मालमत्ता व्यवस्थापक अनुभव

क्वालालंपूरमधील 240-युनिट अपार्टमेंटच्या व्यवस्थापन समितीने ॲड-हॉक चार्जिंगबद्दल दोन वर्षांच्या रहिवाशांच्या तक्रारींनंतर 2025 मध्ये सहा स्थानके स्थापित केली. खजिनदार आता प्रत्येक महिन्याला प्रति निवासी kWh अहवाल निर्यात करतो; तिची एक मुस्कटदाबी अशी आहे की तळघरातील वायफाय सिग्नल सुरुवातीला कमकुवत होता आणि सर्व सहा युनिट्स स्थायिक होण्यापूर्वी समितीला एक इथरनेट ड्रॉप चालवावा लागला.

दुबईतील एका कार्यालयातील घरमालकाने 120 कर्मचाऱ्यांसाठी स्टेशन बसवले आणि कर्मचारी आणि अभ्यागतांसाठी वेगवेगळे दर सेट केले. सुविधा कर्मचारी जसे की हरवलेले कार्ड डॅशबोर्डवरून काही सेकंदात मारले जाऊ शकते; ते लक्षात घेतात की एलसीडी इंटरफेस फक्त इंग्रजी आहे, जो ते स्वीकारतात परंतु स्थानिकीकरण करू इच्छितात.

वॉर्सा येथील हॉटेल मालक पाहुण्यांसाठी दोन युनिट चालवतात आणि रुम फोलिओद्वारे बिल आकारतात. जेव्हा इमारतीच्या इंटरनेट प्रदात्याकडे दोन दिवसांचा आउटेज होता तेव्हा त्याने ऑफलाइन वर्तनाचे कौतुक केले — अतिथींकडून अद्याप शुल्क आकारले जाते आणि व्यवहार नंतर बॅकएंडमध्ये दिसू लागले. आरएफआयडी स्टार्टर सेटमध्ये आणखी कार्डे असावीत अशी त्याची इच्छा आहे.

साइट ऑपरेटरकडून प्रश्न

प्रश्न: इंटरनेट बंद असल्यास स्टेशन काम करणे थांबवते का?

A: नाही. ज्ञात कार्ड स्थानिक सूचीमधून शुल्क आकारतात आणि कनेक्शन परत आल्यावर व्यवहार संग्रहित आणि अपलोड केले जातात.

प्रश्न: कोणते चार्जिंग मॅनेजमेंट प्लॅटफॉर्म त्याच्यासोबत काम करतात?

A: OCPP 1.6j बोलणारे कोणतेही प्लॅटफॉर्म; आम्ही तुम्हाला एकत्रीकरण चेकलिस्ट देतो आणि पहिल्या कनेक्शनसाठी मदत करतो.

प्रश्न: रहिवाशांना बिल कसे दिले जाते?

A: प्रत्येक कार्ड बॅकएंडमधील खात्यावर मॅप करते, जे सत्रांना बीजक किंवा वाटप अहवालात बदलते.

प्रश्न: भिन्न वापरकर्ते भिन्न किंमती देऊ शकतात?

उ: होय. टॅरिफ बॅकएंडमध्ये प्रत्येक कार्ड गटासाठी कॉन्फिगर केले जातात, प्रति स्टेशन नाही.

प्रश्न: हरवलेल्या किंवा चोरीला गेलेल्या कार्डचे काय होते?

A: बॅकएंडमध्ये ब्लॉक करा; ब्लॉक पुढील कनेक्शनवर स्टेशनच्या स्थानिक सूचीशी समक्रमित होतो.

प्रश्न: ऑफलाइन सूचीमध्ये किती कार्ड असू शकतात?

उ: स्थानिक अधिकृतता सूची शेकडो कार्ड आयडी संग्रहित करते, जी कोणत्याही वास्तववादी इमारतीचा समावेश करते.

प्रश्न: अपार्टमेंट इमारतीसाठी 3.5kW पुरेसे आहे का?

उ: रात्रभर निवासी चार्जिंगसाठी, होय; दिवसा अभ्यागतांना प्रतीक्षा करावी लागेल, त्यामुळे अनेक साइट एक किंवा दोन उच्च-शक्ती युनिटमध्ये मिसळतात.

प्रश्न: साध्या RFID वॉलबॉक्समध्ये काय फरक आहे?

A: OCPP 1.6j integration, transaction records, remote configuration, and multi-platform freedom — a simple box has none of these.
