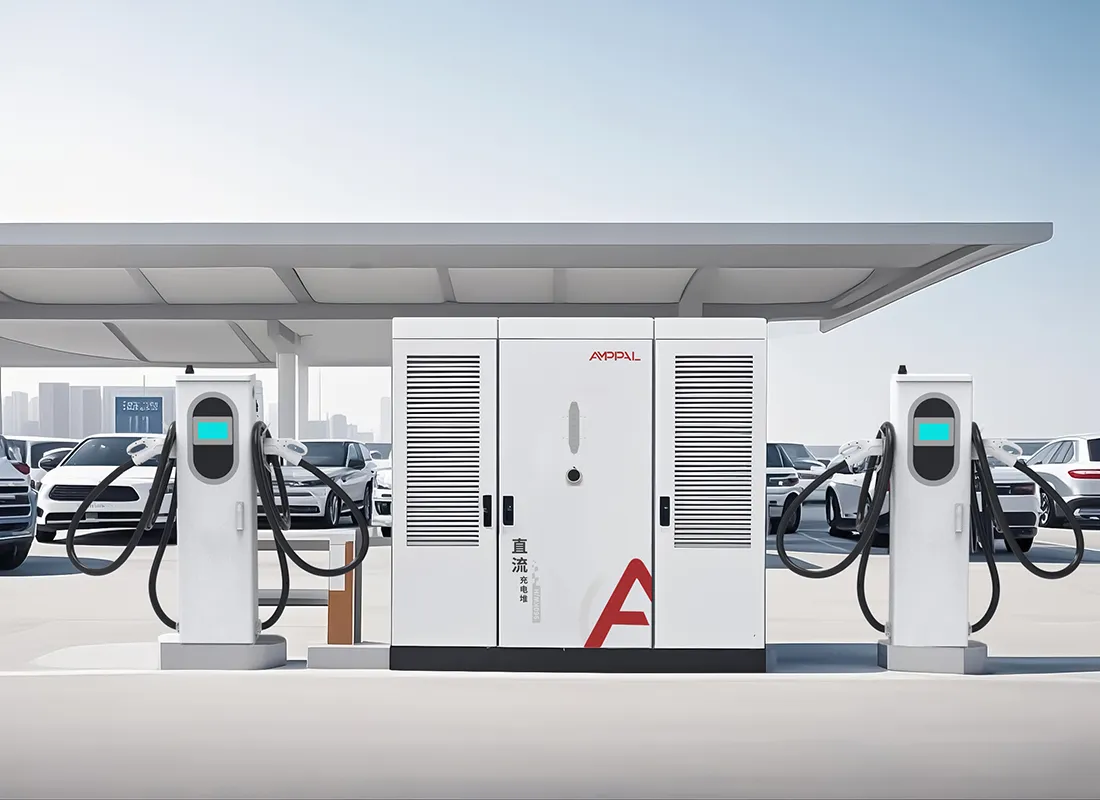

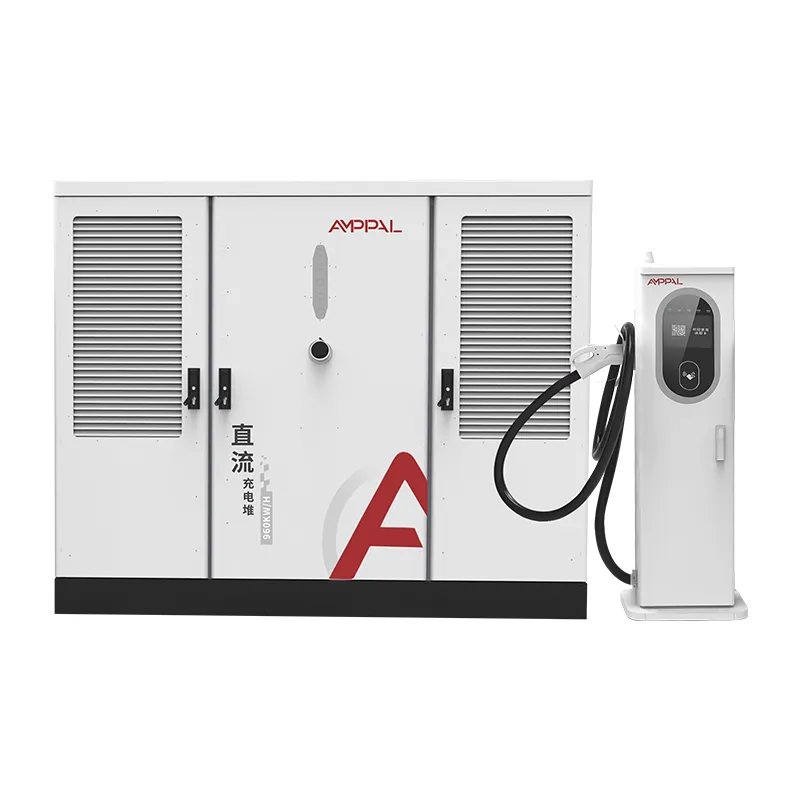

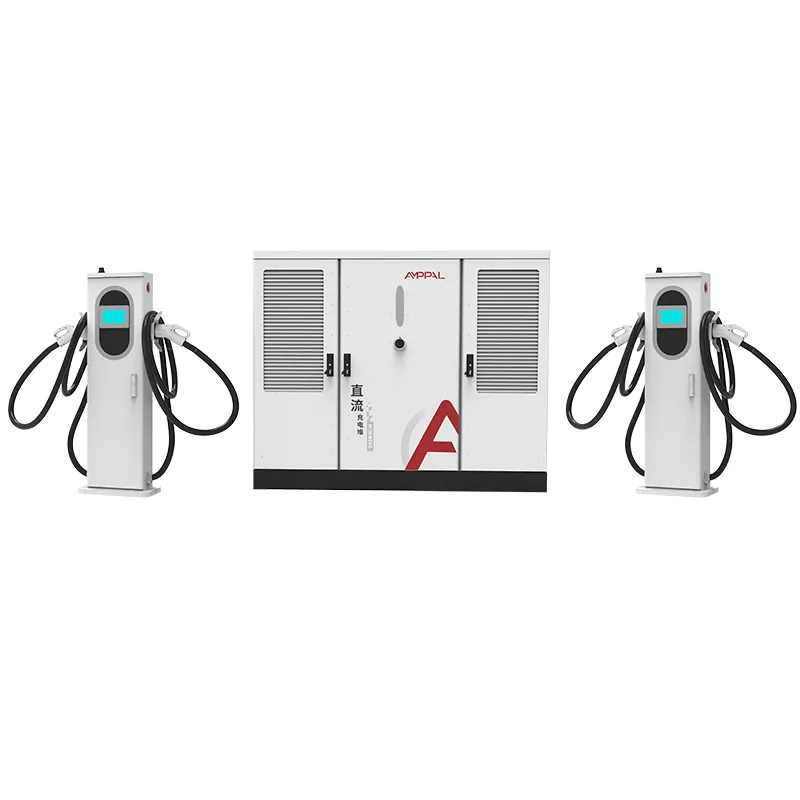

हेवी-ड्यूटी फ्लीट्ससाठी 600kW लिक्विड-कूल्ड अल्ट्रा-फास्ट ईव्ही चार्जिंग सिस्टम

AF-DC-600 काय आहे आणि ते काय सिग्नल देते

AF-DC-600 हा एक 600kW क्षमतेचा लिक्विड-कूल्ड चार्जिंग स्टॅक आहे जो उद्योग आज जिथे आहे तिथेच नाही तर कुठे जात आहे याच्याशी जुळण्यासाठी तयार केला आहे. त्याचे 600A लिक्विड-कूल्ड टर्मिनल्स कनेक्टर भूमितीचे अनुसरण करतात जे AMPPAL ने स्वतः एप्रिल 2025 मध्ये कँटन फेअरमध्ये प्रस्तावित केले होते, या प्रस्तावाने आंतरराष्ट्रीय इलेक्ट्रोटेक्निकल कमिशन (IEC) तज्ञांचे लक्ष वेधले होते.

मानक 60kW पेक्षा 600kW वर अधिक महत्त्वाचे आहे. कोणताही निर्माता मोठा पॉवर मॉड्यूल तयार करू शकतो; तुमचा उत्तराधिकारी 2030 मध्ये बनवलेल्या स्टेशनला आजही ड्रायव्हरच्या हातातील प्लग बसेल का हा खरा प्रश्न आहे. एएमपीपीएएलने त्याच इंटरफेस प्रश्नाच्या मागे त्याचे अभियांत्रिकी वजन ठेवणे निवडले.

हा स्टॅक ठोस परिणाम आहे: एक 600kW पॉवर पूल, 600A लिक्विड गन, OCPP 1.6/2.0 टेलीमेट्री आणि कनेक्टर उत्क्रांतीच्या दशकात टिकून राहण्यासाठी डिझाइन केलेला इंटरफेस.

बहुतेक विक्रेते वगळत असलेल्या भौतिक स्तराचा या प्रस्तावात समावेश होतो: कूलंट फिटिंग्ज आणि कॉन्टॅक्ट लेआउट जे निर्माता A ची बंदूक निर्माता B च्या स्टेशनशी जुळते की नाही हे ठरवते. त्या स्तराशिवाय, प्रत्येक 600A उपयोजन एक बेट बनण्याचा धोका असतो जो फक्त त्याचा स्वतःचा ब्रँड देऊ शकतो.

स्टँडर्ड-लेड इंजिनिअरिंग 600kW वर का महत्त्वाचे आहे

इंटरफेस दीर्घायुष्य: लिक्विड-कूल्ड कनेक्टर AMPPAL मानक प्रस्तावाचे अनुसरण करतो, म्हणून आता खरेदी केलेले हार्डवेअर मानक परिपक्व होताना सुसंगत राहते.

प्रत्येक टर्मिनलमधून 600A सतत आउटपुट, सीलबंद कूलंट लूपसह केबल आणि तोफा 45°C खाली ठेवतात.

600kW पूल क्षमता चार 150kW-श्रेणी सत्र किंवा एक पूर्ण-वर्तमान ट्रक चार्ज देते; शेड्युलर दोन्ही संतुलित करतो.

480kW मॉडेलच्या समान S2-क्लास कॅबिनेटमध्ये 94.5% शिखर कार्यक्षमता आणि IP54 संरक्षण, स्पेअर्स आणि प्रशिक्षण सुलभ करते.

प्रत्येक टर्मिनलवर संपूर्ण प्रोटोकॉल कव्हरेज — CCS1, CCS2, GB/T, CHAdeMO, NACS — त्यामुळे एक स्टॅक मिश्रित बाजार व्यापतो.

रिमोट डायग्नोस्टिक्ससह OCPP 1.6/2.0, डेटा मॉडेल आधीपासूनच इंटरऑपरेबल असल्यामुळे सोपे केले आहे.

कमी रेट्रोफिट जोखीम: जेव्हा मानक अंतिम होते, तेव्हा प्रस्तावासाठी तयार केलेल्या स्टेशनांना फर्मवेअर अपडेटची आवश्यकता असते, नवीन गन किंवा पॅड रीवर्क नाही.

तांत्रिक तपशील

आज कोणाला 600kW ची गरज आहे (आणि कोण लवकर आहे)

हेवी-ड्यूटी कॉरिडॉर स्थानके जेथे 800V ट्रक आणि बसेस अनपेक्षित अंतराने येतात.

दुसरा ट्रान्सफॉर्मर न जोडता 150kW च्या सरासरीने चार कार सर्व्ह करणे आवश्यक असलेले प्रादेशिक केंद्र.

लांब पल्ल्याच्या इलेक्ट्रिक ट्रकसाठी डेपो 40-90 मिनिटांच्या जेवणाच्या वेळेसाठी शुल्क आकारतात.

पोर्ट आणि लॉजिस्टिक यार्ड त्यांच्या फ्लीटसाठी 600A लिक्विड कनेक्टरवर प्रमाणित करतात.

आयईसी-संरेखित लिक्विड-कूलिंग इंटरफेसचा अवलंब करणाऱ्या देशांमध्ये राष्ट्रीय कॉरिडॉर पायलट.

स्टॅक आणि मानक एकत्र कसे कार्य करतात

AF-DC-600 बाकीच्या S2 कुटुंबाप्रमाणेच आर्किटेक्चर चालवते: AC380V±15% इनपुट, एका DC बसवर 600kW पॉवर मॉड्यूल पूल आणि सीलबंद कूलंट लूपसह 600A लिक्विड-कूल्ड टर्मिनल्स. शेड्युलर प्रत्येक टर्मिनलला पूल मर्यादेपर्यंत विनंती केलेला प्रवाह मंजूर करतो.

कनेक्टरवर इंटरफेसचे कार्य महत्त्वाचे आहे, जेथे मानक प्रस्ताव कॉन्टॅक्ट लेआउट, कूलंट फिटिंग भूमिती आणि बंदूक आणि वाहन यांच्यातील हँडशेक क्रम परिभाषित करतो. हा तो भाग आहे जो 2026 ट्रकला 2031 च्या स्टेशनमध्ये प्लग करू देतो आणि तरीही स्वच्छपणे वाटाघाटी करू देतो. सध्याच्या हँडशेक रिव्हिजनसह प्रत्येक टर्मिनल शिप करते आणि बाकीच्या स्टॅकप्रमाणे OCPP वर गन फर्मवेअर अपडेट होते.

टेलीमेट्री त्याच OCPP चॅनेलवर पॉवर कंट्रोल म्हणून राइड करते, त्यामुळे बॅकएंड कूलंट तापमान, कनेक्टर सायकल आणि मॉड्यूल हेल्थ प्रति टर्मिनल पाहतो — IEC कार्यसमूह मानक परिष्कृत करण्यासाठी वापरत असलेला डेटा.

प्रमाणपत्रांच्या पलीकडे: AMPPAL मानक प्रस्ताव

संपूर्ण CE/TUV/CB/CCC/UL प्रमाणपत्र संचासह AF-DC-600 जहाजे आणि प्रस्तावित इंटरफेस अंतर्गत लिक्विड कनेक्टर स्वतंत्रपणे प्रमाणित आहे.

प्रत्येक कॅबिनेट 1000VDC वर इन्सुलेशन रेझिस्टन्स टेस्ट आणि ग्राउंड कंटिन्युटी चेक क्लिअर करते.

600kW पूलमधील मॉड्यूल शिल्लक फॅक्टरी लोड बँकेवर दोन दिवसांच्या पूर्ण-लोड बर्न-इनमध्ये प्रमाणित केली जाते.

गन एन्ड्युरन्स कॉरिडॉर ड्युटी अंदाजानुसार 20,000-सायकल सॅम्पलिंग चाचणीचे अनुसरण करते.

प्रत्येक बॅचसाठी IP54 (IEC 60529) चे प्रवेश संरक्षण आणि सर्ज इम्युनिटी (IEC 61000-4-5) पुष्टी केली जाते.

बॅच चाचणी अहवाल युनिटसह, बर्न-इनमधील कनेक्टर लॉगसह पाठवले जातात.

AF-DC-600 च्या मागे आठ पायऱ्या

S2-क्लास एन्क्लोजरसाठी शीट स्टील TRUMPF लेसरवर कापले जाते, नंतर CNC-निर्मित होते.

कॅबिनेटला पावडर-कोटेड आउटडोअर फिनिश मिळते.

जुळलेले मॉड्यूल सेट समर्पित DC असेंबली लाईनमधून येतात.

600A लिक्विड गन स्वच्छ बेंचवर एकत्र केल्या जातात आणि त्या स्टेशनवर कूलंट सील केले जाते.

बसबार आणि हार्नेस टॉर्क-नियंत्रित आहेत; कूलंट लूपची दाब-चाचणी केली जाते.

FANUC रोबोट्स मॉड्यूल प्लेसमेंट हाताळतात.

युनिट फर्मवेअरने लोड केलेले आहे, आणि OCPP प्रोफाइल तुमच्या बॅकएंडसाठी सेट केले आहे.

दोन दिवसांच्या बर्न-इन आणि 14-पॉइंट चेकनंतरच कॅबिनेट क्रेट होते.

लवकर दत्तक घेणारा किंवा जलद अनुयायी: तुम्ही कोणता आहात?

AF-DC-600 विकत घ्या जर तुम्ही एका दशकासाठी बांधत असाल: कॉरिडॉर, ट्रक फ्लीट्स किंवा राष्ट्रीय नेटवर्क जे 600A लिक्विड इंटरफेसवर प्रमाणित करेल. प्रारंभिक मानक हार्डवेअरला जेव्हा IEC शिफारसी फर्म करतात तेव्हा रेट्रोफिटची आवश्यकता नसते आणि कॉरिडॉर नेटवर्क जे लवकर कमिट करतात ते देखील मुख्य प्रवाहातील मागणी येण्यापूर्वी कनेक्टर पुरवठा लॉक करतात.

तुमची सेशन्स बहुतेक 250A-क्लास असतात तेव्हा ते वगळा: 600kW पूल आणि 600A गनची किंमत नोकरीच्या गरजेपेक्षा जास्त असते आणि 240kW किंवा 360kW स्टॅक समान कमाई करतो. जेव्हा ग्रिड कनेक्शन 600kW टिकवू शकत नाही तेव्हा ते देखील वगळा, कारण स्टॅक त्याच्या रेटिंगच्या खाली निष्क्रिय होईल.

तुम्ही फास्ट-फॉलोअर प्रकार असल्यास, अंतिम IEC दस्तऐवजांची प्रतीक्षा करणे सुरक्षित आहे — परंतु AF-DC-600 आधीच AMPPAL प्रस्तावित भूमिती पाठवते, म्हणून प्रतीक्षा मुख्यतः कागद खरेदी करते, हार्डवेअर बदलत नाही.

मानकांमध्ये आवाजासह पुरवठादार निवडणे

AMPPAL ने एप्रिल 2025 मध्ये कँटन फेअरमध्ये लिक्विड-कूल्ड इंटरफेस प्रस्ताव सादर केला आणि जागतिक लिक्विड-कूलिंग मानक संभाषणात मुख्य योगदानकर्ता आहे.

सौदी अरेबियातील NEOM च्या ग्रीन हायड्रोजन प्रकल्पाने याच उत्पादन लाइनमधून 500 लिक्विड-कूल्ड युनिट्स घेतली.

स्टॉक बिल्ड 15-20 कामकाजाच्या दिवसात प्लांट सोडतात आणि किमान ऑर्डर एक स्टॅक आहे.

AMPPAL च्या स्वतःच्या नेटवर्कमधील 200+ स्टेशन्स अभियांत्रिकी टीमला कनेक्टर वेअरवर फील्ड डेटा देतात.

EXW, FOB Ningbo किंवा CIF ची किंमत नामांकित अभियंत्यासोबत जो कमिशनिंगमध्ये राहतो.

S2-क्लास शिपिंग: क्रेट्स, बोल्ट आणि दस्तऐवज

1850 x 1850 x 1000 मिमीचे AF-DC-600 कॅबिनेट प्रबलित प्लायवुड क्रेटमध्ये, प्रत्येक 600A लिक्विड टर्मिनलसह फोम-लाइन केलेल्या, शीतलक-सीलबंद बॉक्समध्ये पाठवले जाते.

प्रति 40-फूट कंटेनर दोन टर्मिनल लोडसह एक स्टॅक; क्रेट बोल्ट फ्लोअर रेल आणि एकूण वजन प्रति सेट 1400-1600kg धावते.

निर्यात बंडलमध्ये EXW, FOB Ningbo किंवा CIF अटींनुसार व्यावसायिक बीजक, पॅकिंग सूची, B/L, उत्पत्ति प्रमाणपत्र आणि प्रति-बॅच चाचणी अहवाल असतात; निंगबो ते रॉटरडॅम पर्यंतची समुद्री मालवाहतूक 32-38 दिवस चालते आणि तातडीच्या एकल युनिटसाठी हवाई मालवाहतूक हा पर्याय आहे.

सुमारे 600A उपकरणे बांधलेले दोन वर्षांचे कव्हर

कॅबिनेट, टर्मिनल्स, मॉड्यूल्स आणि कूलंट सर्किटवर 2 वर्षांसाठी वॉरंटी चालते, ज्यामध्ये विकसित होत असलेल्या मानकांविरुद्ध इंटरफेस-भूमिती पुनर्प्रमाणीकरण समाविष्ट आहे.

कूलंट रिफिल किट आणि स्पेअर लिक्विड गन 3-5 कामकाजाच्या दिवसात पाठवल्या जातात.

त्रैमासिक रिमोट चेक कूलंट तापमान ट्रेंड आणि कनेक्टर सायकल संख्या पाहतात.

सहा महिन्यांची तपासणी पत्रक — कूलंट लेव्हल, क्लॅम्प्स, गन वेअर — पाच भाषांमध्ये पुरवले जाते.

एक समर्पित व्हाट्सएप लाइन तुम्हाला फाइलवरील तुमच्या अनुक्रमांकांसह विक्रीनंतरच्या अभियंत्याशी जोडते.

ऑपरेटिंग हाय-करंट स्टॅक: चुकीचे विरुद्ध उजवे

चुकीचे: AF-DC-600 गनसह दुसऱ्या ब्रँड सोबतीकडून कोणतेही 600A कनेक्टर गृहीत धरणे. उजवीकडे: जुळलेले AMPPAL कनेक्टर वापरा; हँडशेक आणि कूलंट फिटिंग प्रस्तावित मानकांचे अनुसरण करतात, मालकीचे शॉर्टकट नाही.

चुकीचे: 400A-रेट केलेल्या ग्रिड फीडवर पूर्ण 600kW वर स्टॅक चालवणे. उजवीकडे: कनेक्शनशी जुळण्यासाठी HMI मध्ये इनपुट मर्यादा सेट करा; शेड्युलर त्याचा आदर करतो.

चुकीचे: लिक्विड गनला एअर गन प्रमाणे हाताळणे आणि ती घट्ट करणे. उजवीकडे: डॉक हुकवर लटकवा; घट्ट कॉइल्स शीतलक रबरी नळी किंक करतात.

चुकीचे: कनेक्टर सायकल लॉगिंग वगळणे. उजवीकडे: प्रति-टर्मिनल सायकल मोजणीचे त्रैमासिक पुनरावलोकन करा; हे सुमारे 10% अचूकतेमध्ये बंदूक बदलण्याची भविष्यवाणी करते.

चुकीचे: साइटवर OCPP आवृत्ती तपासल्याशिवाय फर्मवेअर अपडेट करत आहे. उजवीकडे: प्रथम बॅकएंड प्रोफाइल जुळवा; स्टॅक 1.6 आणि 2.0 चे समर्थन करते परंतु ते कॉन्फिगमध्ये स्विच करतात.

प्रारंभिक 600kW उपयोजनांमधून आवाज

एका तुर्की मोटरवे ऑपरेटरने सप्टेंबर 2025 मध्ये चाचणी कॉरिडॉरवर एक AF-DC-600 स्थापित केले. त्यांच्या अभियांत्रिकी व्यवस्थापकाने सांगितले की IEC-संरेखित कनेक्टर हा निर्णायक घटक होता, कारण आधीच्या 350kW चाचणीने एक मालकी प्लग वापरला होता ज्यामुळे ते अडकले होते. तक्रार: 480kW S2 पेक्षा कमिशनिंगला एक आठवडा जास्त लागला कारण ग्रिड ऑपरेटरला अतिरिक्त संरक्षण अभ्यास हवा होता. ते आता विरुद्ध दिशेने दुसऱ्या युनिटची योजना आखत आहेत.

एक नॉर्वेजियन डेपो चार्जिंग इलेक्ट्रिक सेमिस तीन ट्रकच्या जेवणाच्या वेळी चार्जिंगसाठी स्टॅक वापरतो. फोर-लेन शेड्युलर बॅलन्सने निर्दिष्ट केल्याप्रमाणे काम केले आणि प्रत्येकी 40 मिनिटांत ट्रक 20% ते 80% चार्ज स्थितीत गेले; साइट व्यवस्थापकाने नोंदवले की सीलबंद कूलंट लूपला सहा महिन्यांत एक स्तर तपासणी आवश्यक आहे, त्यांना अपेक्षित असलेल्या साप्ताहिक पाण्याच्या टॉप-अपची नाही.

कझाकस्तान कॉरिडॉर डेव्हलपरने कँटन फेअरच्या बैठकीनंतर दोन युनिट्स विकत घेतल्या जिथे AMPPAL ने प्रस्ताव सादर केला. त्यांचे सीईओ म्हणाले की मानक योगदानकर्त्याकडून खरेदी करणे अनुयायांकडून खरेदी करण्यापेक्षा अधिक सुरक्षित वाटले आणि त्यांनी प्रथम पाठवण्यापूर्वी तिसरे युनिट ऑर्डर केले.

मानके FAQ: आठ सरळ उत्तरे

प्रश्न: AMPPAL ने कॅन्टन फेअरमध्ये नेमके काय प्रस्तावित केले?

A: एक लिक्विड-कूल्ड चार्जिंग इंटरफेस मानक कव्हरिंग कनेक्टर भूमिती, कूलंट फिटिंग्ज आणि हँडशेक प्रोटोकॉल; IEC तज्ञांनी प्रस्तावात रस दाखवला.

प्रश्न: AF-DC-600 आजच्या कारसह कार्य करते का?

उत्तर: होय, प्रत्येक टर्मिनल CCS1, CCS2, GB/T, CHAdeMO आणि NACS ला सपोर्ट करते, त्यामुळे आजच्या फ्लीटवर सामान्यपणे शुल्क आकारले जाते.

प्रश्न: IEC मानक अंतिम झाल्यावर कोणते बदल होतात?

A: संभाव्य फर्मवेअर आणि चाचणी अद्यतने; AMPPAL प्रस्तावित हार्डवेअर भूमिती आधीच उत्पादनामध्ये आहे, त्यामुळे भौतिक कनेक्टर बदलत नाही.

प्रश्न: एक स्टॅक एकाच वेळी चार कार देऊ शकतो?

उत्तर: होय, 600A लिक्विड लेनला प्राधान्य देऊन, 600kW पूल 8 टर्मिनल्सपर्यंत विभाजित होतो.

प्रश्न: ग्रिडमधून इंस्टॉलेशनला काय आवश्यक आहे?

A: AC380V±15% थ्री-फेज; पूर्ण आउटपुट प्रति फेज सुमारे 910A खेचते, म्हणून बहुतेक साइट ट्रान्सफॉर्मरची योजना करतात.

प्रश्न: टक्करमध्ये शीतलक सुरक्षित आहे का?

A: वापरलेल्या व्हॉल्यूममध्ये द्रव डायलेक्ट्रिक आणि गैर-विषारी आहे आणि लूप सीलबंद आणि दाब-चाचणी आहे.

प्रश्न: आम्ही किती लवकर वितरण घेऊ शकतो?

उ: ठेव जमा झाल्यानंतर सुमारे तीन ते चार आठवडे (15-20 कामकाजाचे दिवस) स्टॉक तयार करण्यासाठी.

प्रश्न: वॉरंटीमध्ये भविष्यातील मानक अद्यतने समाविष्ट आहेत का?

उ: फर्मवेअर अद्यतने 2 वर्षांसाठी विनामूल्य आहेत आणि हार्डवेअर भूमिती आधीच प्रस्तावित मानकांशी जुळते.
