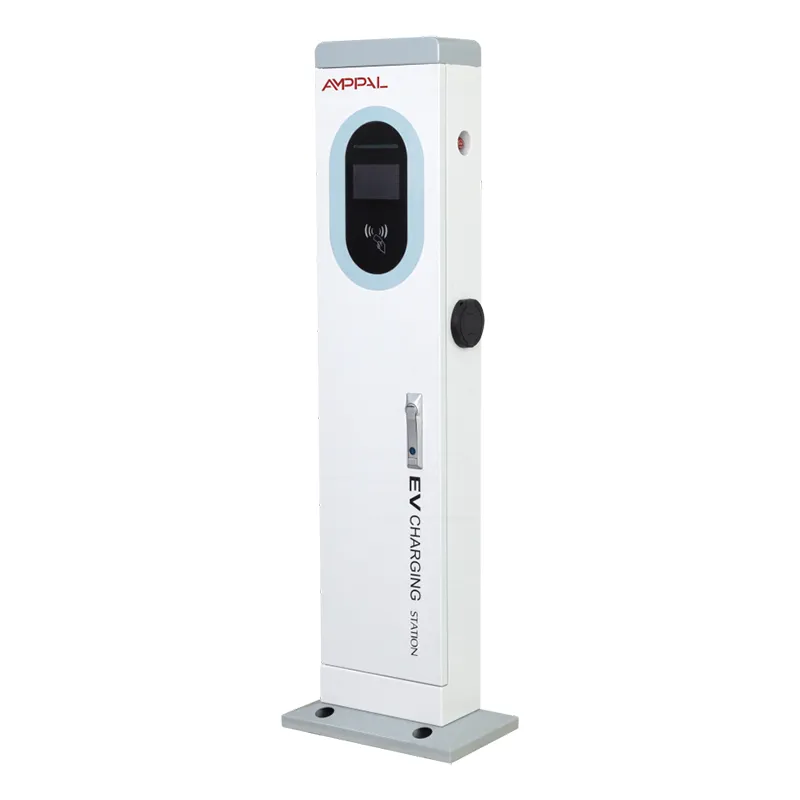

निवासी समुदायांसाठी 7kW पेडेस्टल AC EV चार्जिंग स्टेशन टॉवर

जेव्हा भिंत हा पर्याय नसतो

मोकळ्या पार्किंगच्या ठिकाणी क्वचितच अशी भिंत असते जिथे तुम्हाला भिंतीची गरज असते. हे उत्पादन नेमके कशासाठी बांधले गेले तेच अंतर आहे. AF-AC-7kW हा एक स्व-स्टँडिंग चार्जिंग टॉवर आहे: 410 x 240 x 1400 मिमी स्टीलचा स्तंभ ज्यामध्ये एक 7kW AC चार्जिंग पॉइंट, 5-इंच रंगीत टच स्क्रीन आणि एकाच सीलबंद बॉडीमध्ये पेमेंट आणि नेटवर्किंग हार्डवेअर आहे.

स्थापना हा पाया घालणे आहे, बांधकाम प्रकल्प नाही. आम्ही पाठवतो त्या अँकर किट आणि ड्रिलिंग टेम्पलेटसह बेस प्लेटला काँक्रिट पॅडवर बोल्ट करा, टॉवर 220VAC +/-20% फीड करा, इथरनेट कनेक्ट करा किंवा 4G सिम फिट करा. ड्रिल करण्यासाठी दर्शनी भाग नाही, वाद घालण्यासाठी घरमालकाची भिंत नाही - फक्त जमिनीवर तुम्हाला काँक्रीट टाकण्याची परवानगी आहे.

ज्या हॉटेलच्या मालकीचे त्यांचे पार्किंग, पृष्ठभाग असलेल्या मॉल्स किंवा रस्त्याच्या कडेला खाडी जोडणाऱ्या नगरपालिकांसाठी, ते स्वातंत्र्य सहसा या तिमाहीत किंवा पुढच्या वर्षी चार्जिंग दिसेल की नाही हे ठरवते. वॉल बॉक्स चार्जिंगची समस्या सोडवतात. टॉवर्स प्रथम साइटची समस्या सोडवतात.

खरेदीदार वॉल बॉक्सवर पोल का उचलतात

साइटचे स्वातंत्र्य - टॉवर मध्य-पंक्तीमध्ये, एका टोकाच्या खाडीत किंवा झाडांच्या मध्ये ठेवा, जिथे जिथे भिंत आहे त्याऐवजी गाड्या पार्क करा.

स्थायी-उंची एर्गोनॉमिक्स - 1400 मिमी स्क्रीन नैसर्गिक डोळ्याच्या पातळीवर बसते, म्हणून ड्रायव्हर्स वाकणे किंवा स्क्वॅट न करता टॅप करतात, पैसे देतात आणि अनप्लग करतात.

सुलभ केबल हाताळणी - तोफा कंबरेच्या उंचीवर होल्स्टरवर टांगलेली असते, कमी भिंतीवरील सॉकेटपेक्षा जुन्या ड्रायव्हर्स आणि डिलिव्हरी कुरिअरसाठी अधिक आरामदायक असते.

एक सीलबंद संलग्नक - सर्व इलेक्ट्रॉनिक्स IP54 टॉवर बॉडीच्या आत राहतात, त्यामुळे ठराविक साइटवर वेगळ्या वितरण बॉक्सची आवश्यकता नाही.

संपूर्ण लॉटमधून दृश्यमान - एक टॉवर येथे 50 मीटरपासून चार्जिंग म्हणून वाचतो; पार्क केलेल्या व्हॅनच्या मागे वॉल बॉक्स गायब होतो आणि तुम्हाला वॉक-इन ग्राहकांना खर्च करावा लागतो.

तुमच्या सोबत वाढणारा एक पाऊलखुणा - या मालिकेतील प्रत्येक टॉवर सारखाच 410 x 240 बेस शेअर करतो, त्यामुळे नंतर ड्युअल-गन मॉडेलवर हलवल्यास तेच पॅड पुन्हा वापरता येईल.

तांत्रिक तपशील

जेथे फ्रीस्टँडिंग पोल कमावतो त्याचे ठेवा

खाडीजवळील इमारतीच्या दर्शनी भागाशिवाय खुल्या पृष्ठभागावरील हॉटेल आणि रिसॉर्ट कार पार्क.

म्युनिसिपल ऑन-स्ट्रीट आणि सार्वजनिक-लॉट खाडी जेथे जवळच्या इमारतींमध्ये ड्रिल करण्याची परवानगी नाही.

भाड्याने घेतलेल्या जमिनीवर कामाच्या ठिकाणी कार पार्क - भाडेकरू भिंतींना स्पर्श करू शकत नाही, परंतु तो पॅड ओतू शकतो.

इमारतीपासून लांब विखुरलेल्या खाडीसह रेस्टॉरंट आणि किरकोळ पृष्ठभाग.

नवीन-बिल्ड साइट जेथे इमारत पूर्ण होण्यापूर्वी चार्जिंग लाइव्ह असणे आवश्यक आहे.

साइटवर टॉवर कसे कार्य करते

तुमच्या 220VAC +/-20% पुरवठ्यातून टॉवरमध्ये, कंट्रोल युनिटद्वारे, बंदुकीतून एका वाहनाला 7kW पर्यंत पॉवर वाहते - मध्यम आकाराच्या EV साठी सुमारे 45 किमी प्रति तास श्रेणी, आणि जवळजवळ कोणत्याही युरोपियन प्रवासी कारसाठी संपूर्ण रात्रभर शुल्क.

टॉवर OCPP 1.6 किंवा 2.0 वापरून इथरनेट, 4G किंवा WiFi वर ऑपरेटरच्या बॅकएंडला अहवाल देतो. 5-इंच स्क्रीन ड्रायव्हरला प्लग इन, ऑथेंटिकेट, चार्ज आणि पावतीद्वारे चालते; सत्र डेटा रिअल टाइममध्ये क्लाउडवर पोहोचतो.

सेवा बहुतेक रिमोट आहे. जेव्हा एखादे सत्र अयशस्वी होते, तेव्हा बॅकएंड लॉग करतो आणि साइटला भेट देणे आवश्यक आहे की नाही हे ठरवण्यापूर्वी आम्ही नेटवर्कवरील टॉवरचे निदान वाचतो.

सीई मार्कने प्रत्यक्षात काय घेतले

ईयू लो व्होल्टेज आणि ईएमसी निर्देशांनुसार सीई चिन्हांकित करणे, आयातदार आणि सीमाशुल्क मंजुरीसाठी फाइलवर ठेवलेल्या चाचणी दस्तऐवजांसह.

IP54 आमच्या प्रयोगशाळेत आणि तृतीय-पक्ष चाचणी गृहाद्वारे सत्यापित - प्रत्येक कोनातून धूळ-संरक्षित आणि स्प्लॅश-प्रूफ.

पावडर-कोटेड एन्क्लोजरवर 96-तास मीठ-स्प्रे चाचणी, किनार्यावरील कार पार्कसाठी आकारमान.

डिझाइन गोठवण्याआधी -20C ते +50C रेट केलेल्या श्रेणीमध्ये पूर्ण कार्यात्मक चाचणी.

प्रत्येक उत्पादन युनिट पॅकिंग करण्यापूर्वी लोड चाचणी तसेच पेमेंट-टर्मिनल आणि नेटवर्क हँडशेक चाचणी चालवते - यादृच्छिक नमुना नाही.

सीई बेसलाइन आहे; इतर निर्यात कार्यक्रमांसाठी कारखान्याकडे CCC, TUV, UL आणि CB गुण आहेत.

कॉइल ते टॉवर: आमच्या कारखान्यात आठ पायऱ्या

आमच्या स्वतःच्या शीट-मेटल शॉपमध्ये स्टील शीट लेझर-कट आणि 410 x 240 प्रोफाइलमध्ये CNC-पंच केली जाते.

TRUMPF प्रेस ब्रेक कॉलम फोल्ड करतात आणि FANUC रोबोट सीम वेल्ड करतात.

शरीर पावडर-लेपित आहे; प्रत्येक बॅचमधील नमुने मीठ-स्प्रे चाचणीसाठी जातात.

AC असेंबली लाइन कंट्रोल मॉड्यूल, कॉन्टॅक्टर, 5-इंच स्क्रीन आणि चार्जिंग गनला बसते.

केबल नोंदी आणि स्क्रीन बेझलसह, IP54 आवश्यकतांनुसार सीलिंग तपासले जाते.

प्रत्येक टॉवर प्रतिरोधक लोडसह कार्यात्मक चाचणी चालवते, त्यानंतर पेमेंट आणि नेटवर्क चाचणी.

QC अनुक्रमांक, चाचणी अहवाल आणि CE दस्तऐवजांवर स्वाक्षरी करते आणि युनिट डिस्पॅचसाठी बुक केले जाते.

ऑर्डर पुष्टीकरणापासून मानक लीड टाइम 15-20 कार्य दिवस आहे; तातडीचे आदेश करारानुसार जलद मार्गावर जातात.

पोल किंवा वॉल बॉक्स? प्रामाणिक तुलना

गाड्या उभ्या असलेल्या ठिकाणी जर भक्कम भिंत आधीच उभी असेल तर वॉल बॉक्स विकत घ्या. त्याची किंमत कमी आहे - पाया नाही, कमी स्टील, जलद स्थापित करा - आणि आम्ही ते देखील विकतो. वस्तुस्थितीवर निवडा, सवय नाही.

टॉवरची अतिरिक्त किंमत तीन गोष्टी विकत घेते: वारसा घेण्याऐवजी जागा निवडण्याचा अधिकार, गुडघा-उंचीच्या भिंतीचे सॉकेट जुळू शकत नाही, उभे-उंची एर्गोनॉमिक्स आणि लोडिंग-बे वॉलला बोल्ट केलेल्या बॉक्सपेक्षा जास्त रहदारी टिकून राहणारी सीलबंद बॉडी.

हे कोणी विकत घेऊ नये: जे भाडेकरू काँक्रिट टाकू शकत नाहीत, ज्या साइट्सना फक्त काही आठवड्यांसाठी चार्जिंगची गरज आहे किंवा ज्या खरेदीदारांची एकल कार सामान्य सॉकेटमधून रात्रभर दंड आकारते. त्यांच्यासाठी टॉवर स्टीलचा आहे ज्याची त्यांना गरज नाही.

AMPPAL काय आणते जे पुनर्विक्रेता करू शकत नाही

2014 मध्ये स्थापित चीनची विद्युत राजधानी - Yueqing मधील Zhejiang Anfu New Energy Technology Co., Ltd. कडून थेट कारखाना.

260+ कर्मचारी आणि स्वतंत्र AC आणि DC असेंब्ली लाईन असलेला राष्ट्रीय छोटा-विशाल उपक्रम.

2024 पर्यंत 1,000,000 पेक्षा जास्त युनिट्स वितरित केल्या गेल्या, UAE आणि जर्मनी पासून मलेशिया आणि मेक्सिकोला 40+ देशांमध्ये निर्यात केल्या गेल्या.

FANUC आणि TRUMPF कडून स्वयंचलित रेषा, तसेच इन-हाउस CNC पंचिंग, बेंडिंग आणि लेसर कटिंग.

OEM आणि ODM स्वागत आहे - सानुकूल रंग, लोगो, पेमेंट ब्रँडिंग आणि पॅकेजिंग, प्रति प्रकल्प MOQ वर चर्चा केली जाते.

पॅकिंग, कंटेनर आणि व्यापार अटी

प्रत्येक टॉवर 1400 मिमी उंचीच्या आकाराच्या उभ्या लाकडी क्रेटमध्ये, स्क्रीन आणि बेझेलभोवती अंतर्गत ब्रेसिंगसह जहाजे. अँकर बोल्ट, ड्रिलिंग टेम्प्लेट आणि माउंटिंग हार्डवेअर एकाच क्रेटमध्ये प्रवास करतात, त्यामुळे दुसऱ्या शिपमेंटसाठी साइटवर काहीही थांबत नाही.

वॉल बॉक्सच्या तुलनेत 1400 मिमी लांबी कंटेनरचे नियोजन बदलते: क्रेट सपाट आणि स्टॅक असतात आणि 20-फूट कंटेनर क्रेटच्या आकारमानानुसार 60-80 टॉवर घेतात; आम्ही प्रति क्रेट मालवाहतूक उद्धृत करतो.

आम्ही FOB Ningbo किंवा Shanghai ला मानक म्हणून उद्धृत करतो, विनंतीनुसार EXW आणि CIF उपलब्ध आहेत. दस्तऐवजांमध्ये व्यावसायिक चलन, पॅकिंग सूची, लॅडिंगचे बिल आणि सीई प्रमाणपत्राची प्रत समाविष्ट आहे.

वितरणानंतर हमी आणि समर्थन

टॉवर, स्क्रीन आणि पेमेंट मॉड्यूलवर 2 वर्षांची वॉरंटी, साहित्य आणि कारागिरीमधील दोष कव्हर करणे.

सुटे भाग - स्क्रीन, गन, कंट्रोल बोर्ड - स्टॉकमध्ये ठेवलेले आणि विनंतीनुसार पाठवले.

4G किंवा इथरनेटवर रिमोट डायग्नोस्टिक्स; बहुतेक सॉफ्टवेअर आणि कॉन्फिगरेशन दोष साइटला भेट न देता निश्चित केले जातात.

देखभाल सल्ला: गन आणि होल्स्टरची त्रैमासिक तपासणी करा आणि वर्षातून एकदा अँकर बोल्ट पुन्हा टॉर्क करा.

संपूर्ण दस्तऐवजीकरण - वापरकर्ता मॅन्युअल, स्थापना रेखाचित्र आणि OCPP सेटअप मार्गदर्शक - प्रत्येक युनिटसह जहाजे.

पाच इंस्टॉलेशन चुका आम्ही वारंवार पाहतो

चुकीचे: बेस सरळ डांबरावर बोल्ट करा. उजवीकडे: पुरवलेल्या टेम्प्लेटचा वापर करून काँक्रीट पॅड घाला आणि टॉवर लोड करण्यापूर्वी ते पूर्णपणे बरे होऊ द्या.

चुकीचे: सत्रादरम्यान बंदूक जमिनीवर पडून ठेवा. उजवीकडे: प्रत्येक वेळी ते होल्स्टरवर परत करा - कनेक्टर हा एक भाग आहे जो प्रथम परिधान करतो.

चुकीचे: रिमोट लॉटमध्ये एकट्या WiFi वर अवलंबून रहा. उजवीकडे: 4G सिम फिट करा जेणेकरून ऑफिस राउटर कमी झाल्यावर पेमेंट चालू राहतील.

चुकीचे: टॉवर ठेवा जेथे उलटणारा ट्रक पोहोचू शकेल. उजवीकडे: ते खाडीच्या अगदी टोकाला ठेवा किंवा बोलार्ड जोडा.

चुकीचे: वार्षिक टॉर्क चेक विसरा. उजवीकडे: दर 12 महिन्यांनी अँकर बोल्ट पुन्हा घट्ट करा आणि तुम्हाला पाण्याच्या खुणा दिसल्यास बेस प्लेट पुन्हा सील करा.

एक वर्षानंतर साइट ऑपरेटर काय म्हणतात

स्प्लिट, क्रोएशिया येथील एका हॉटेल मालकाने 2024 च्या वसंत ऋतूमध्ये त्याच्या खुल्या प्रांगणात तीन टॉवर्स ठेवले. इमारतीला खाडीजवळ वापरण्यायोग्य दर्शनी भाग नसल्यामुळे त्याने ते निवडले. दुपारच्या वेळी स्क्रीन चकाकी ही त्याची तक्रार आहे - एका अँटी-ग्लेअर फिल्मने त्याचे निराकरण केले - परंतु दोन उन्हाळ्यात अतिथींच्या अतिथींच्या वापरात शून्य हार्डवेअर दोषांचा अहवाल दिला.

क्वालालंपूरमधील एका वितरकाने किरकोळ समूहाच्या पृष्ठभागावर दहा युनिट्स विकल्या. इंस्टॉलरने ड्रिलिंग टेम्पलेटची प्रशंसा केली - त्याच्या क्रूने सकाळी प्रत्येक पाया पूर्ण केला. लहान पकड: लांब खाडीच्या शेवटी काही SUV साठी बंदुकीची केबल लहान असते.

UAE मधील नगरपालिका रस्त्याच्या कडेला असलेल्या पॅडवर बारा टॉवर चालवते. 14 महिन्यांनंतर देखभाल लॉग एक टच-स्क्रीन रिप्लेसमेंट दाखवते आणि दुसरे काहीही नाही. तरीही ते प्रत्येक पावसाळ्यात बेस प्लेट पुन्हा सील करतात, एक औपचारिकता ते तरीही पाळतात.

प्रथमच टॉवर खरेदी करणारे प्रश्न विचारतात

प्रश्न: हा टॉवर प्रत्येक ईव्ही चार्ज करेल?

A: युरोपमध्ये टाइप 2 सॉकेटसह विकल्या जाणाऱ्या प्रत्येक ईव्हीकडून शुल्क आकारले जाईल; कारचा ऑनबोर्ड चार्जर टॉवरच्या 7kW कमाल मर्यादेपर्यंत अचूक वेग ठरवतो.

प्रश्न: त्याला कोणत्या पायाची आवश्यकता आहे?

A: आम्ही युनिटसह पाठवलेल्या ड्रिलिंग टेम्पलेटवर काँक्रीट पॅड ओतला जातो; ठराविक पॅड सुमारे 500 x 500 मिमी असतात आणि अँकर बोल्ट क्रेटमध्ये येतात.

प्रश्न: भिंत बॉक्स स्वस्त आहे?

उत्तर: होय, जिथे चांगली भिंत असेल तिथे खरेदी करणे आणि स्थापित करणे अंदाजे 20-30% स्वस्त आहे - टॉवरची किंमत स्तंभ, फाउंडेशन किट आणि जागा निवडण्याचे स्वातंत्र्य यासाठी देते.

प्रश्न: स्क्रीन थेट सूर्यप्रकाशात टिकून राहू शकते का?

उत्तर: ती दिवसाच्या प्रकाशात वाचण्यायोग्य आहे, जरी दुपारची कडक चकाकी ही एक तक्रार आहे जी आपण ऐकतो; अँटी-ग्लेअर फिल्म एक स्वस्त फिक्स आहे.

प्रश्न: बाह्य वापरासाठी IP54 पुरेसे आहे का?

उत्तर: होय पाऊस आणि स्प्लॅशसाठी - IP54 धूळ आणि पाण्याच्या स्प्रेला ब्लॉक करते. पूर्णपणे बुडलेल्या साइटना उच्च रेटिंगची आवश्यकता असते, ज्याची जवळजवळ कोणत्याही कार पार्कची आवश्यकता नसते.

प्रश्न: कोणते देश सीई चिन्ह स्वीकारतात?

A: सर्व EU आणि EEA देश, तसेच इतर अनेक देश जे प्रवेश प्रमाणपत्र म्हणून CE स्वीकारतात; कारखान्याकडे इतर बाजारपेठांसाठी CCC, TUV, UL आणि CB देखील आहेत.

प्रश्न: मी हा 7kW टॉवर नंतर अपग्रेड करू शकतो का?

A: 410 x 240 बेस संपूर्ण मालिकेत सामायिक केला आहे, त्यामुळे साइट त्याच पॅडवरील ड्युअल-गन टॉवरवर जाऊ शकते - 7kW युनिट स्वतः फील्ड-अपग्रेडेबल नाही.

प्रश्न: ऑर्डरपासून वितरणापर्यंत किती काळ?

उ: 15-20 कार्य दिवस मानक म्हणून, निंगबो किंवा शांघाय येथून शिपिंग, सीई प्रमाणपत्रासह संपूर्ण दस्तऐवज पॅकसह.
