हॉटेल्स आणि ऑफिस बिल्डिंगसाठी 14kW AC EV चार्जर

तुमच्या साइटवर 150mm टॉवर किती बदलतो

तुम्ही युरोपियन रस्त्यावर पाहिलेले कोणतेही AC चार्जिंग पॅडेस्टल घ्या आणि ते साधारणतः 240mm खोल असते. हे 150 मि.मी. जोपर्यंत तुम्ही दोन पार्किंग बे मध्ये उभे राहून रस्ता स्वच्छ ठेवण्याचा प्रयत्न करत नाही तोपर्यंत तो 90mm क्षुल्लक वाटतो.

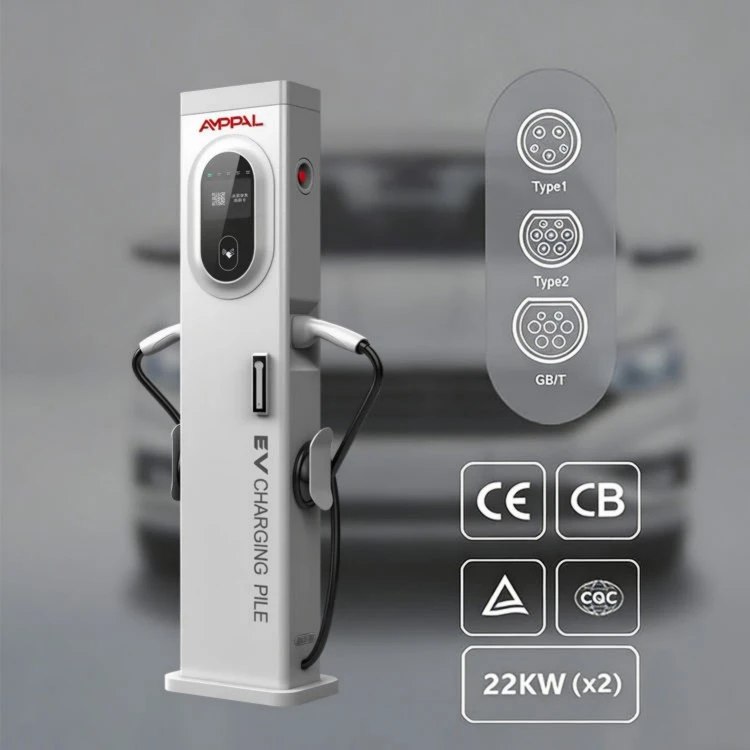

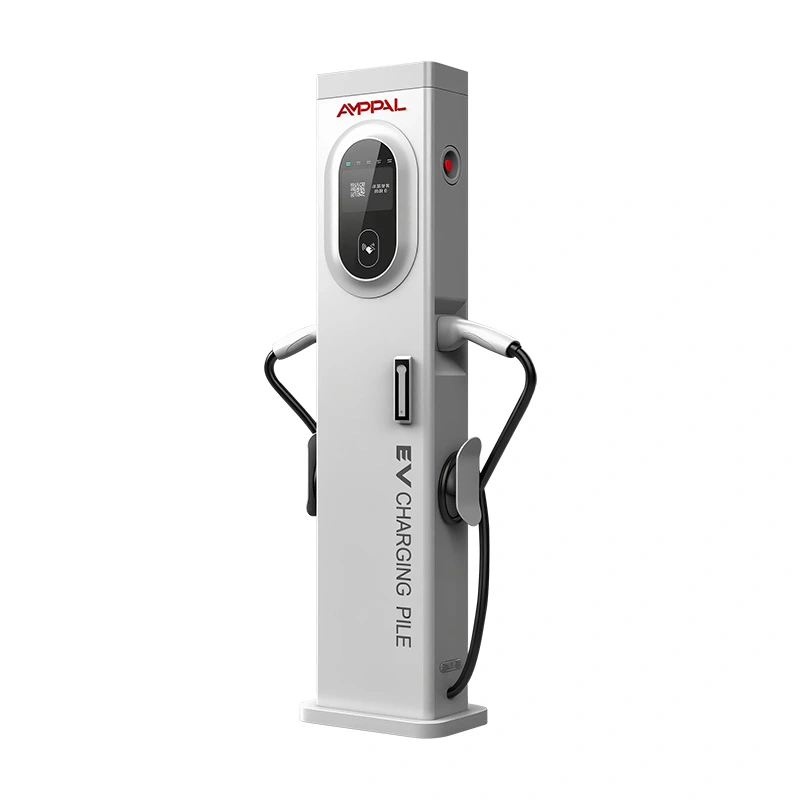

हॉटेल्स आणि ऑफिस बिल्डिंगसाठी 14kW AC EV चार्जर (AF-AC-014-Y-A-0-4-JA-P) हा 300 x 150 x 1400 मिमी आकाराचा स्तंभ आहे ज्यामध्ये दोन प्रकार 2 तोफा आहेत, 380VAC वर 16A+16A रेट केलेले आहे, तीन-फेज स्क्रीन टच-अप थ्री-फेज रंगीत. एक समस्या सोडवण्यासाठी लिफाफा अस्तित्वात आहे: एकही भिंत आणि कोणतेही विस्तृत बेट उपलब्ध नसताना चार्जर कुठे जातो?

ऑपरेटर त्याचा वापर दोन हेड-इन खाडींमधील पट्टीवर, फुटपाथच्या किनाऱ्यावर करतात जेथे विस्तीर्ण कॅबिनेट मंजूरी अयशस्वी होईल आणि गॅरेजमध्ये जेथे स्तंभ प्रत्येक अतिरिक्त मीटर खातात. चार्जिंग स्वतःच मानक एसी आहे; पाऊलखुणा हे वैशिष्ट्य आहे.

अर्ध्या स्तंभाच्या जाडीचे पाच पेऑफ

150 मिमी खोली व्हीलचेअरचे मार्ग आणि दरवाजाचे स्विंग साफ करते जे 240 मिमी पॅडेस्टल अवरोधित करेल; हे परिमाण आहे जे साइट सर्वेक्षण पास होते की नाही हे ठरवते.

दोन प्रकार 2 सॉकेट्स (16A+16A) दोन कार एका फीड पॉईंटवरून चार्ज करू देतात, एका सिंगल-गन पोलचे थ्रूपुट अंदाजे दुप्पट करतात.

व्यस्त जागेत डोळ्याच्या पातळीवर 5-इंच डिस्प्लेसह टॉवर 1400mm उंच आहे.

IP54 संरक्षण आणि -20°C ते +50°C कार्यरत श्रेणी आश्रयस्थान किंवा छतविना रस्त्यावरील हवामान कव्हर करते.

इथरनेट, 4G आणि WiFi सह OCPP 1.6J नवीन सॉफ्टवेअरशिवाय विद्यमान बॅक ऑफिसमध्ये सामील होते.

प्रत्येक युनिट सीई प्रमाणित आहे आणि आमच्या झेजियांग प्लांटमधून 15-20 कार्य दिवसांच्या लीड टाइमसह 2 वर्षांची फॅक्टरी वॉरंटी आहे.

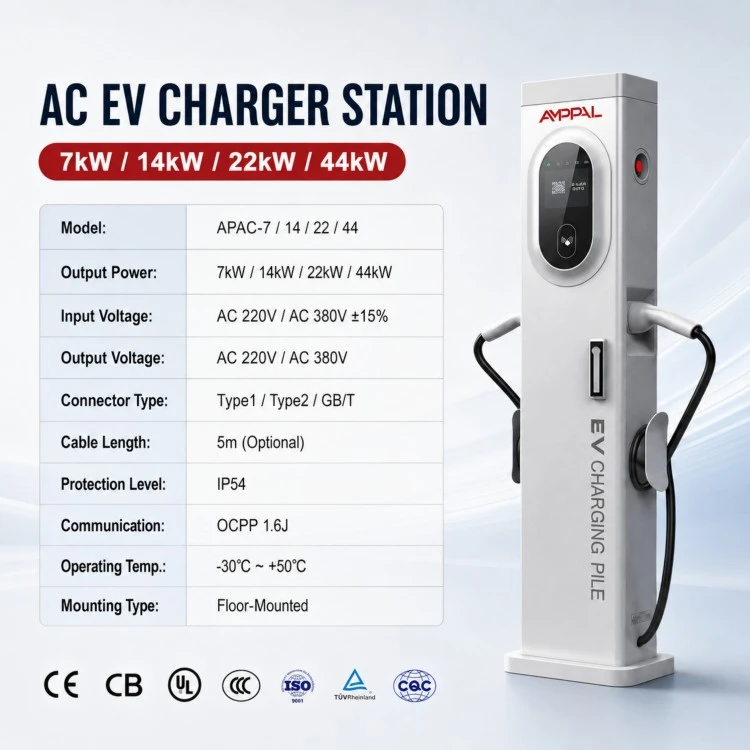

तांत्रिक तपशील

साइट जेथे प्रत्येक सेंटीमीटर बिल केले जाते

जुन्या युरोपियन शहरांमध्ये रस्त्यावरील खाडी जेथे 240 मिमी कॅबिनेटसाठी फूटपाथ खूपच अरुंद आहे; 150 मिमी टॉवर कर्ब लाइनला मिठी मारतो.

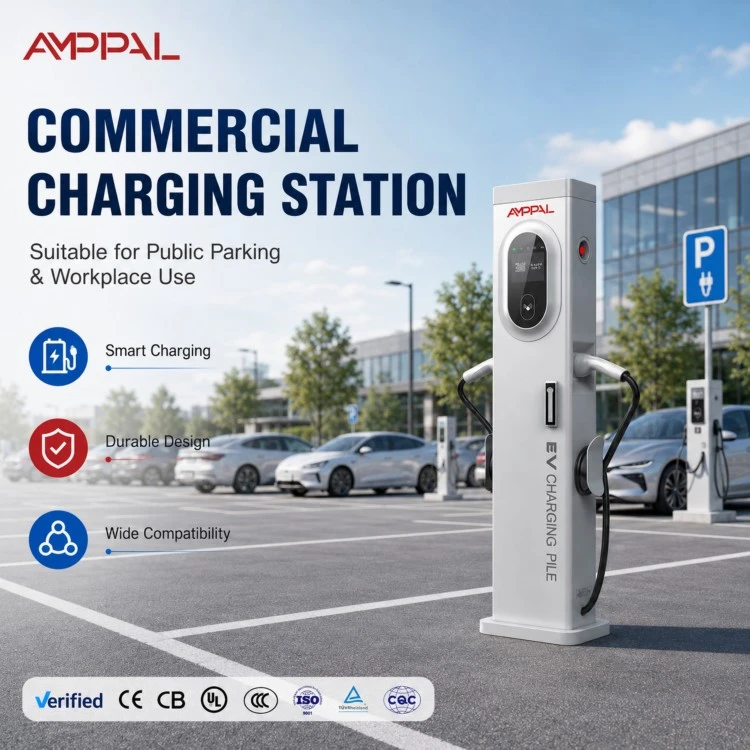

हेड-इन पार्किंग पंक्ती: सामायिक पट्टीवरील एक टॉवर दोन विरोधी पंक्तींना सेवा देतो.

घट्ट रॅम्प वळणांसह बहुमजली कार पार्क; प्रोफाइल ड्रायव्हर्स आणि कॅमेऱ्यांसाठी दृश्य रेषा खुली ठेवते.

हॉटेल आणि ऑफिस फोरकोर्ट जेथे लँडस्केप आर्किटेक्ट प्रवेशद्वाराच्या बाजूला एक मोठा पेडेस्टल नाकारतो.

तात्पुरती इव्हेंट साइट्स: एक M12 अँकर बेस, दोन तोफा आणि एक 380V फीड एका दिवसात सुरू केले जाऊ शकते.

डीलरशिप फोरकोर्ट जे शोरूम पार्किंग न सोडता रात्रभर डेमो ईव्ही टॉप अप करतात.

टॉवर एका स्तंभातून दोन वाहने कशी सेवा देतो

380VAC +/-15% थ्री-फेज फीड बेस प्लेटमधून प्रवेश करते आणि स्तंभाच्या आत असलेल्या DIN-रेल्वे विभागात उतरते, जिथे स्टेशन ते दोन सॉकेटमध्ये वितरित करते. प्रत्येक तोफा प्रति फेज 16A रेट केली जाते; फर्मवेअर 14kW नेमप्लेटवर एकूण आउटपुट कॅप करतो आणि दोन कारमधील हेडरूम शेअर करतो.

पहिली कार प्लग इन करा आणि ते संपूर्ण बजेट काढते. दुसरे सत्र सुरू करा आणि पहिल्या सत्रात व्यत्यय न आणता टॉवर दोन्ही सॉकेट्समधील विद्युत प्रवाह पुन्हा संतुलित करेल; स्क्रीन रिअल टाइममध्ये प्रत्येक सत्राचे kW आणि kWh दाखवते.

टच स्क्रीन प्लग-आणि-चार्ज फ्लो चालवते, तर OCPP 1.6J इथरनेट, 4G किंवा वायफाय वरून प्रत्येक व्यवहार रेकॉर्ड आपल्या सर्व्हरवर घेऊन जाते. नेटवर्क कमी झाल्यास, सत्र सुरू राहते आणि नंतर अपलोड रेकॉर्ड केले जाते.

प्रमाणन आणि त्यामागील चाचण्या

कमी व्होल्टेज आणि EMC निर्देशांनुसार CE अनुपालन, प्रत्येक उत्पादन बॅच जहाजांपूर्वी पुन्हा सत्यापित केले जाते.

100% युनिट्स हाय-पॉट डायलेक्ट्रिक चाचणी आणि अंतिम ओळीवर ग्राउंड सातत्य तपासणी उत्तीर्ण होतात.

सॅम्पल युनिट्सवर -30°C ते +70°C प्रति IEC 60068 पर्यंत थर्मल सायकलिंग, तसेच किनारपट्टीच्या स्थापनेसाठी 96-तास मीठ फवारणी चाचणी.

वर्तमान, तापमान आणि संप्रेषण स्थिरतेच्या थेट निरीक्षणासह 48-तास सतत पूर्ण-लोड बर्न-इन.

घटक RoHS आणि REACH अनुरूप आहेत आणि कारखाना ISO 9001:2015 गुणवत्ता व्यवस्थापन प्रणाली चालवते.

इनकमिंग तपासणी प्रत्येक कनेक्टर बॅच कव्हर करते; एक सैल प्रकार 2 सॉकेट हे एसी टॉवर्समध्ये सर्वात सामान्य फील्ड अपयश आहे.

सपाट स्टीलपासून 1.4-मीटर स्तंभापर्यंत: आठ पायऱ्या

लेझर कटिंग: शीट्स सीएनसी लेसरवर अचूक टॉवर प्रोफाइलवर कापल्या जातात, 0.1 मिमी पर्यंत सहनशीलता असते.

वाकणे आणि तयार करणे: CNC प्रेस ब्रेक कॉलम शेल दुमडतो आणि स्पॉट वेल्ड्स सीम लॉक करतात.

FANUC आर्म्सवरील रोबोटिक वेल्डिंग बेस ब्रॅकेट आणि केबल एंट्री ग्रंथीला जोडते, तीच प्रक्रिया आमच्या DC लाईनवर वापरली जाते.

पृष्ठभाग उपचार: तीन-स्टेज क्लिनिंग आणि फिनिशिंग लाइन असेंब्लीपूर्वी शेलचे संरक्षण करते.

प्री-असेंबली: डीआयएन रेल, कॉन्टॅक्टर्स, रेसिड्यूअल करंट डिव्हाइस आणि मीटरिंग मॉड्युल फिट आणि टॉर्क केलेले आहेत.

इलेक्ट्रॉनिक्स: डिस्प्ले, कॉम बोर्ड आणि पॉवर बोर्ड माउंट आणि कनेक्ट केलेले आहेत.

फर्मवेअर लोड आणि OCPP अनुरूपता तपासणी: बॉक्सिंग करण्यापूर्वी प्रत्येक युनिट नोंदणीकृत आणि चाचणी सर्व्हरसह जोडलेले आहे.

अंतिम QC आणि पॅकिंग: हाय-पॉट चाचणी, व्हिज्युअल तपासणी आणि कार्टन पॅकिंग लाइन बंद करते; मानक ऑर्डर 15-20 कामकाजाच्या दिवसात सुटतात.

तुमच्या फूटप्रिंटसाठी 14kW योग्य आहे का?

14kW क्षमतेचा टॉवर जिथे भौतिक अडथळे आहे तिथे ठेवतो. जर तुमची साइट मानक पेडेस्टलसाठी तयार काँक्रीट बेटासह विस्तृत-ओपन लॉट असेल तर स्वस्त 240 मिमी कॅबिनेट खरेदी करा; स्लिम प्रोफाइल तुम्हाला काहीही विकत घेत नाही.

जेव्हा कार आठ तास किंवा त्याहून अधिक थांबतात तेव्हा हे देखील चुकीचे साधन आहे. रात्रभर फ्लीट पार्किंग 3.5-7kW वॉल बॉक्सद्वारे किमतीच्या काही अंशाने अधिक चांगली सेवा दिली जाते, कारण 14kW फक्त तेव्हाच परतफेड करते जेव्हा दिवसा वाहने ये-जा करतात.

जेव्हा तुम्ही सेंटीमीटर मोजू शकता तेव्हा ते निवडा: एक अरुंद मध्यवर्ती पट्टी, कठोर आघात नियम असलेली कर्बसाइड पंक्ती किंवा गॅरेज जेथे विस्तीर्ण कॅबिनेटसाठी पार्किंगच्या जागेची किंमत असेल. अंदाजे 7kW च्या दोन कार तुमच्या राहण्याच्या वेळेशी जुळत असल्यास, ते वितरित करण्याचा हा सर्वात जास्त जागा-कार्यक्षम मार्ग आहे.

AMPPAL वि 240mm मानक पेडेस्टल

फूटप्रिंट: 150 मिमी विरुद्ध सुमारे 240 मिमी खोली म्हणजे टॉवर साइट सर्वेक्षण पास करतो जे पेडेस्टल नाकारतात.

एक फीड, दोन कार: सिंगल थ्री-फेज सर्किट दोन स्वतंत्र इन्स्टॉलेशनऐवजी दोन्ही तोफा देतात.

चाचणी पुरावा: CE, 100% हाय-पॉट, 96-तास सॉल्ट स्प्रे आणि 48-तास बर्न-इन प्रत्येक बॅचमध्ये दस्तऐवजीकरण केले जाते, केवळ माहितीपत्रकात दावा केलेला नाही.

खरेदीच्या अटी: MOQ 1 युनिटचे मानक मॉडेल, 15-20 कामकाजाचे दिवस, 2 वर्षांची वॉरंटी, DHL/FedEx द्वारे सुटे भाग.

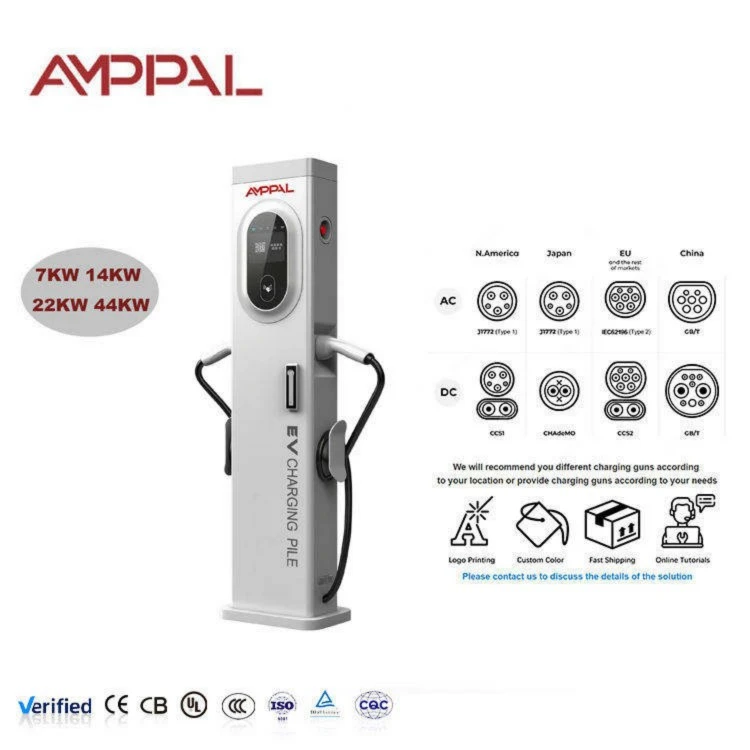

सानुकूलन: लोगो, स्टार्टअप स्क्रीन आणि केबल ब्रँडिंग बदलले जाऊ शकते; आम्ही यूएई, सौदी अरेबिया, कझाकस्तान, जर्मनी आणि मेक्सिकोसह ४०+ देशांमध्ये निर्यात कार्यक्रम पाठवले आहेत.

पॅकिंग आणि शिपिंग: साइटवर कॉलम मिळवणे

प्रत्येक टॉवर जहाजे फोम कॉर्नर ब्लॉक्ससह अंदाजे 350 x 220 x 1460 मिमीच्या एका निर्यात दप्तरात पूर्णपणे एकत्र केली जातात; अँकर किट आणि केबल ग्रंथींसह एकूण वजन सुमारे 45kg आहे.

कार्टन्स प्रति पॅलेट चार जातात, धार संरक्षकांसह संकुचित-लपेटले जातात; 40-फूट कंटेनरमध्ये अंदाजे 60 टॉवर पॅलेटाइज्ड किंवा 80 मजल्यापर्यंत भरलेले असतात.

मानक अटी FOB Ningbo किंवा शांघाय, किंवा EXW प्लांट आहेत. प्रत्येक शिपमेंटमध्ये व्यावसायिक चलन, पॅकिंग सूची, बिल ऑफ लॅडिंग, मूळ प्रमाणपत्र आणि अनुरूपतेची सीई घोषणा समाविष्ट असते; रॉटरडॅम किंवा जेबेल अलीसाठी सागरी मालवाहतूक सामान्यतः 30-40 दिवस चालते.

तुमच्या इन्स्टॉलेशन टाइमलाइनचा आदर करणारे समर्थन

मॅन्युफॅक्चरिंग दोषांवर 2 वर्षांची वॉरंटी, कमिशनिंग करण्याऐवजी शिपमेंटमधून मोजणे, जे इंस्टॉलर आम्हाला दावे सुलभ करतात असे सांगतात.

तांत्रिक तिकिटांवर 24-तास प्रतिसाद, व्हिडिओ डायग्नोस्टिक्ससह, जेणेकरून त्याच दिवशी तुमचा इलेक्ट्रिशियन फिक्समधून जाऊ शकेल.

आमच्या सेंट्रल वेअरहाऊसमधून DHL/FedEx द्वारे सुटे भाग; टच स्क्रीन आणि केबल ग्रंथी यासारख्या जलद गतीने चालणाऱ्या वस्तू 2 कामकाजाच्या दिवसांत निघून जातात.

पेपर-फर्स्ट RMA: फोटो आणि युनिट सीरियल पाठवा आणि तुम्ही काहीही परत पाठवण्यापूर्वी आम्ही बदली किंवा दुरुस्ती दरम्यान निर्णय घेतो.

मल्टी-साइट रोलआउट्ससाठी आम्ही तुमच्या स्टॉकमध्ये ठेवलेल्या प्रति 20 टॉवरसाठी एक मेंटेनन्स किट सुचवतो, त्यामुळे फील्ड स्वॅप कधीही कस्टम्सची वाट पाहत नाही.

ऑन-साइट हाताळणी: चुकीचे विरुद्ध उजवे

चुकीचे: टॉवर बसवणे जेणेकरून केबल ट्रॅफिक मार्गाकडे वळते. उजवीकडे: स्तंभाला दिशा द्या जेणेकरून दोन्ही केबल ड्रायव्हिंग लेनपासून दूर जातील.

चुकीचे: अंडरसाइज्ड सर्किटमधून टॉवरला फीड करणे कारण ते फक्त AC आहे. उजवीकडे: दोन्ही बंदुकांसाठी फीडचा आकार एकत्र करा; 6mm2 कंडक्टरसह 32A थ्री-फेज ब्रेकर हा एक सुरक्षित प्रारंभ बिंदू आहे, नंतर स्थानिक कोड विरुद्ध सत्यापित करा.

चुकीचे: इथरनेट केबल पॉवर केबल सारख्याच कंड्युटमध्ये चालवणे. उजवीकडे: नेटवर्क लिंकला हस्तक्षेपापासून संरक्षित करण्यासाठी, कमीतकमी 30 सेमी अंतरावर वेगळे नलिका.

चुकीचे: स्टिकर्स किंवा चिन्हासह टच स्क्रीन झाकणे. उजवीकडे: डिस्प्ले चेहरा स्पष्ट ठेवा; 5-इंच स्क्रीन हा ऑपरेटरचा एकमेव स्थानिक इंटरफेस आहे.

चुकीचे: वॉरंटी गृहीत धरल्याने तोडफोडीचा समावेश होतो. उजवीकडे: फोटो आणि अनुक्रमांकासह नुकसानीची त्वरित तक्रार करा; 2-वर्षांची वॉरंटी उत्पादनातील दोष कव्हर करते, त्यामुळे तुम्ही जितक्या जलद दस्तऐवजीकरण कराल तितक्या वेगाने आम्ही कृती करू.

सीझन नंतर साइट व्यवस्थापक काय अहवाल देतात

दुबईमधील एका पार्किंग ऑपरेटरने यापैकी 12 टॉवर कर्बसाइड रांगेत चालवले होते, ज्याचा नियम पालिकेने मानक पायदळांसाठी खूपच अरुंद केला होता. 45°C उन्हाळ्याच्या आठ महिन्यांनंतर, एका टच स्क्रीनने एक झगमगाट विकसित केला, जो आम्ही एका आठवड्याच्या आत वॉरंटी अंतर्गत बदलला. त्याचा सारांश: स्तंभ पातळ आहे, परंतु तो वाकलेला, डगमगलेला किंवा जास्त गरम झालेला नाही.

आर्किटेक्टने विस्तीर्ण कॅबिनेट नाकारल्यानंतर एका जर्मन हॉटेल गटाने टॉवरवर त्याच्या अंगण पार्किंगसाठी प्रमाणित केले. त्यांची एक तक्रार: 4G अँटेना अंगणाच्या आत एका बारवर पडतो, म्हणून ते आता वायफाय/इथरनेट आवृत्ती ऑर्डर करतात आणि बिल्डिंग स्विचवर केबल करतात.

एका सौदी कंत्राटदाराने मिश्र-वापराच्या विकासासाठी 20 ची पहिली तुकडी विकत घेतली. अँकर इन्स्टॉलने त्याच्या इलेक्ट्रिशियनला पहिल्या दिवशी दोन तास प्रति टॉवर आणि ड्रिलिंग टेम्प्लेट पाहिल्यानंतर एका तासापेक्षा कमी वेळ घेतला; त्यानंतर त्यांनी आणखी तीन तुकड्या मागवल्या आहेत.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: 14kW टॉवरवर एकाच वेळी दोन कार खरोखर चार्ज होऊ शकतात?

उत्तर: होय, दोन्ही सॉकेट लाइव्ह आहेत आणि स्टेशन त्यांच्या दरम्यान 14kW बजेट सामायिक करते; एकट्या कारला पूर्ण बजेट मिळते.

प्रश्न: टॉवरला कर्ब किंवा भिंतीपासून कोणती मंजुरी आवश्यक आहे?

उ: सॉकेट्सच्या समोर सुमारे 600 मिमी कार्यरत जागा ठेवा; केबल लूपसाठी अंदाजे 200 मिमी कडेकडेने पुरेसे आहे.

प्रश्न: स्लिम टॉवरला काँक्रीट पाया आवश्यक आहे का?

A: 300 x 300 मिमी काँक्रिट पॅडवरील M12 अँकर बेस मानक आहे; डांबरावर आम्ही पृष्ठभाग-माऊंट ब्रॅकेट पुरवतो.

प्रश्न: स्टेशन कोणत्या कनेक्टरसह पाठवते?

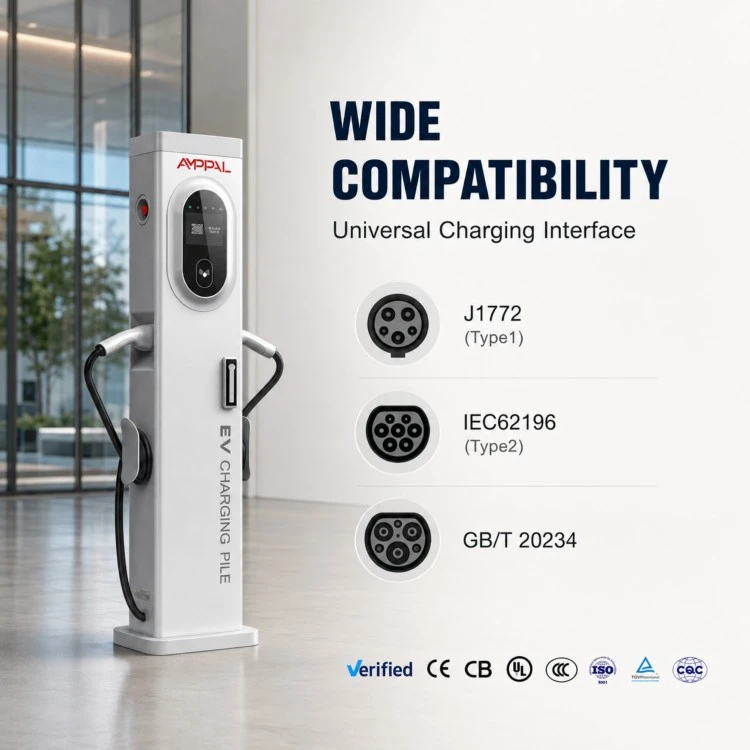

A: मानक म्हणून 4.5m केबल्ससह दोन प्रकार 2 सॉकेट; हे एसी मॉडेल सीसीएस देत नाही.

प्रश्न: टॉवर सिंगल-फेज पॉवरवर चालू शकतो का?

उ: नाही, यासाठी 380VAC थ्री-फेज आवश्यक आहे; सिंगल-फेज साइटसाठी आमचे 3.5-7kW वॉल-माउंट केलेले AC स्टेशन पहा.

प्रश्न: पेमेंट टर्मिनलशिवाय बिलिंग कसे कार्य करते?

A: OCPP 1.6J हँड टॅरिफ आणि रिमोट स्टार्ट/स्टॉप तुमच्या बॅक ऑफिस किंवा रोमिंग प्लॅटफॉर्मवर, स्क्रीन स्थानिक पातळीवर सत्र डेटा दाखवते.

प्रश्न: कंटेनर ऑर्डरसाठी लीड टाइम किती आहे?

A: ऑर्डर पुष्टीकरण आणि ठेवीनंतर मानक मॉडेलसाठी 15-20 कार्य दिवस.

प्रश्न: थेट सूर्यप्रकाशात स्क्रीन वाचनीय आहे का?

उत्तर: हे 5-इंच रंगीत एलसीडी आहे ज्यामध्ये बाह्य चमक सेटिंग आहे; कडक दुपारच्या उन्हात आम्ही एक पर्याय म्हणून देऊ केलेला सावलीचा हुड मदत करतो.
