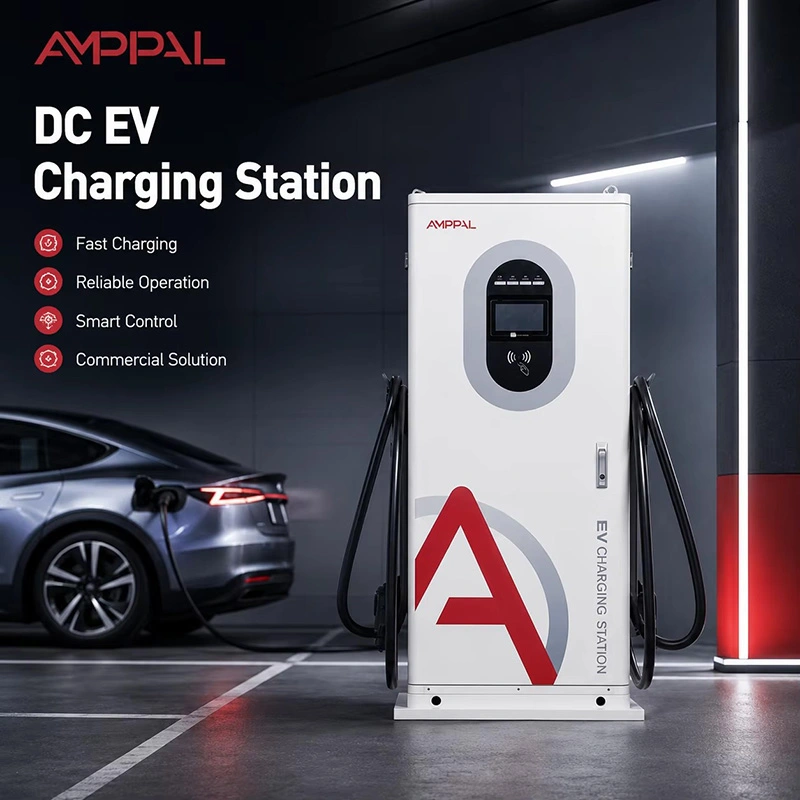

सार्वजनिक पार्किंगसाठी 40kW कमर्शियल इंटिग्रेटेड DC EV चार्जिंग स्टेशन

हे चार्जर काय आहे आणि ते कोठे राहायचे आहे

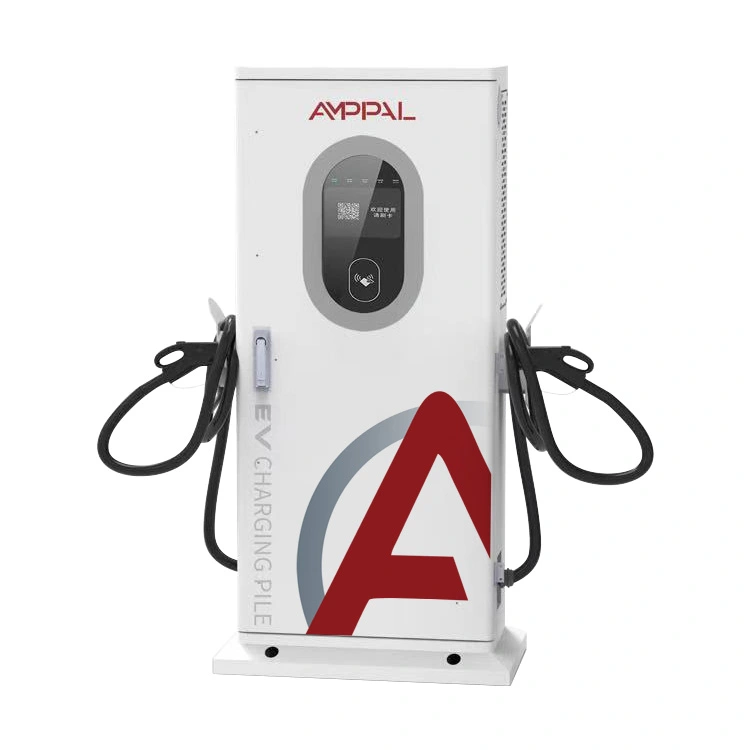

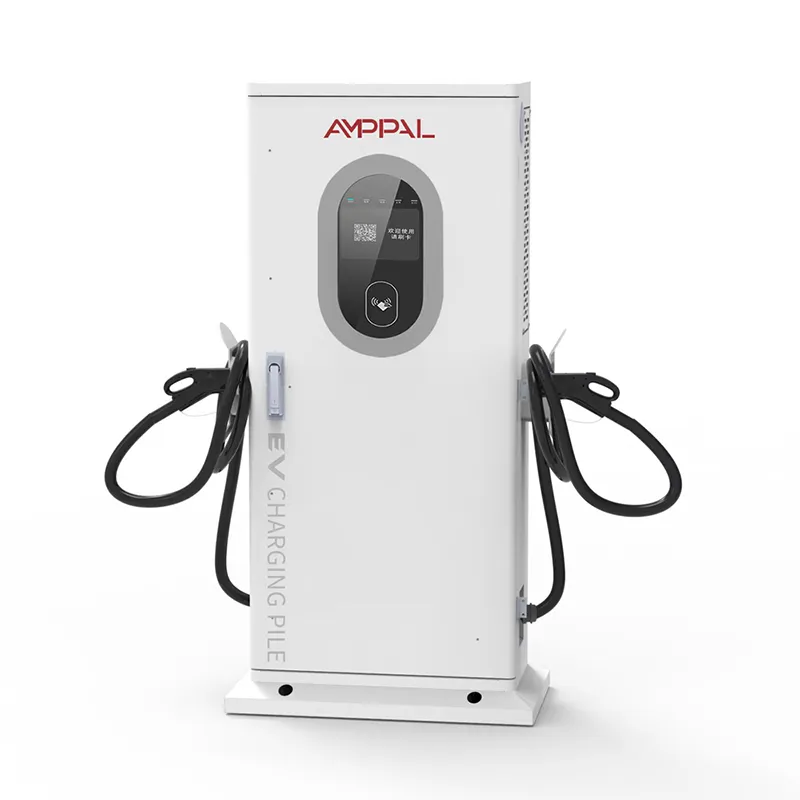

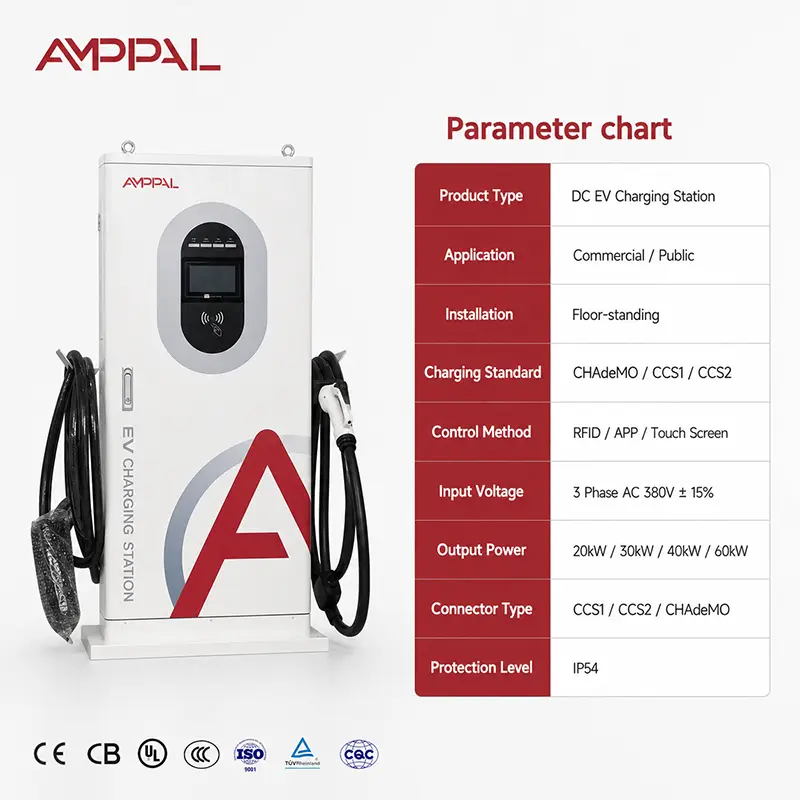

खारी हवा, वाळवंटातील उष्णता, अतिशीत रात्री - स्वस्त चार्जर नष्ट करणारे वातावरण AF-DC-040-Y-B-O-3/4/5-H जिवंत राहण्यासाठी डिझाइन केलेले आहे. हे बेससह 1517 x 650 x 300 मिमी कॅबिनेटमध्ये फ्लोअर-स्टँडिंग इंटिग्रेटेड डीसी फास्ट चार्जर आहे, AC380V +/- 15% वर 100A पर्यंत 200-1000VDC मध्ये 40kW आउटपुटवर रेट केलेले आहे.

40kW चे युनिट कोणीही विकत घेत नाही कारण ते ग्लॅमरस आहे. यात वास्तविक ग्राहक - टॅक्सी, व्हॅन, प्रवासी - ते कधीही वापरत नसलेल्या वीजेसाठी पैसे न देता त्यांच्या कामकाजाचा दिवस समाविष्ट करतात. निर्णायक प्रश्न स्टिकर किंमत नाही.

या युनिटची किंमत 5 वर्षांपेक्षा कमी का आहे

IP54 वर पावडर-कोटेड स्टील कॅबिनेट: धूळ-घट्ट आणि स्प्लॅश-प्रूफ, त्यामुळे किनार्यावरील मीठ आणि रस्त्यावरील काजळी इलेक्ट्रॉनिक्सऐवजी पेंटवर हल्ला करतात.

युनिट -25 डिग्री सेल्सिअस हिवाळा आणि +50 डिग्री सेल्सिअस उन्हाळा हाताळते, मरण्याऐवजी सहजतेने कमी होते - तर्कशास्त्र मॉड्यूलचे संरक्षण करते.

प्रत्येक उत्पादन बॅचमधील नमुन्यावर 96-तास मीठ फवारणी चाचणी - सागरी-श्रेणी उपकरणांसाठी समान मानक वापरले जाते.

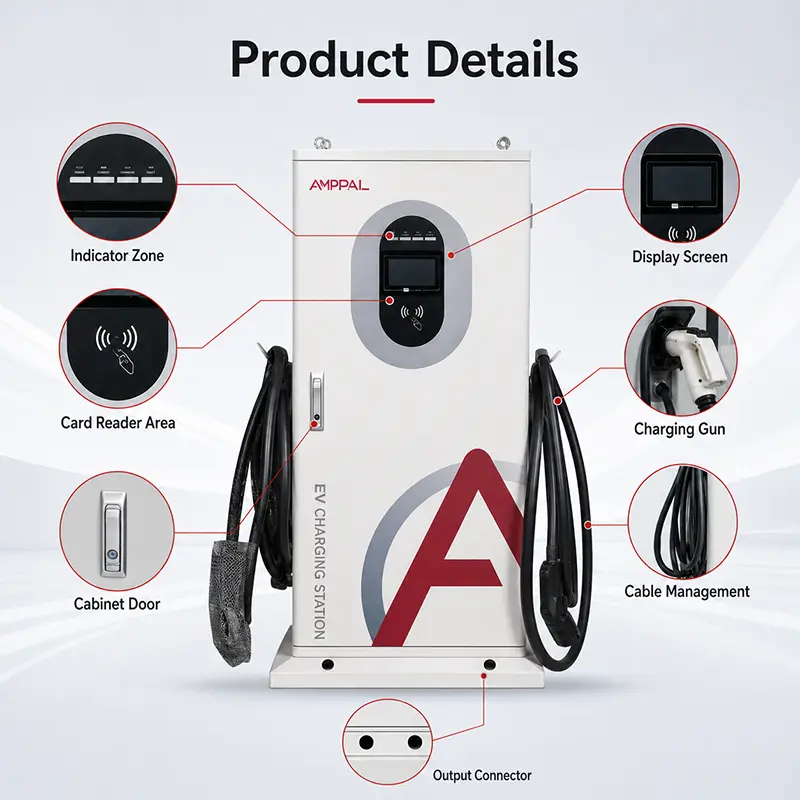

कपडे घालण्याचे भाग - बंदूक, पंखे, फिल्टर, स्क्रीन - हे प्लग-इन मॉड्यूल्स आहेत जे स्थानिक इलेक्ट्रिशियन साइटवर बदलू शकतात.

स्पेअर्स 8+ वर्षे साठवले जातात आणि परिधान केलेले भाग स्वस्त असतात, महाग नसतात.

95% पीक कार्यक्षमता आणि स्टँडबाय लॉजिक: सत्रांदरम्यान बसलेले युनिट काही LED बल्ब इतके काढते.

तांत्रिक तपशील - 40kW मॉडेल AF-DC-040-Y-B-O-3/4/5-H

जेथे 40kW अर्थ प्राप्त होतो - पाच वास्तविक साइट्स

समुद्राच्या पाण्याच्या 500 मीटरच्या आत कोस्टल इंधन स्टेशन्स - मीठ फवारणीची कथा येथे सर्वात महत्त्वाची आहे आणि पावडर कोटची किंमत दोन वर्षात परत मिळते.

आखातातील वाळवंट महामार्ग, जेथे दुपारचे कॅबिनेट तापमान 60 सेल्सिअसच्या पुढे जाते आणि केवळ रुंद-तापमान युनिट दोन उन्हाळ्यात टिकतात.

माउंटन पास आणि कोल्ड डेपो -25 डिग्री सेल्सिअस पर्यंत - जेथे पातळ डिझाइन अडकतात तेथे युनिट सुरू होते.

विमानतळ आणि हॉटेल वॉलेट लॉट, जेथे कार 2-6 तास बसतात आणि 40kW पूर्ण जलद-चार्ज सत्राशिवाय बहुतेक बॅटरी भरतात.

डिलिव्हरी व्हॅन आणि कर्मचाऱ्यांच्या कारसह औद्योगिक उद्याने - 40kW चे एक युनिट ट्रान्सफॉर्मर अपग्रेडशिवाय माफक फ्लीटला हलवत ठेवते.

डिझाइन कसे जिवंत ठेवते

उष्णता हा खरा शत्रू आहे. समोरच्या बाजूने हवा कमी प्रवेश करते, पॉवर मॉड्यूल्स ओलांडते आणि शीर्षस्थानी बाहेर पडते - एक सरळ चिमणी मार्ग जो भिंतीवर देखील कार्य करतो. कंट्रोल बोर्ड मॉड्यूल तापमान सतत पाहतो; कॅबिनेट गरम झाल्यास, चार्जर सत्र सोडण्याऐवजी सहजतेने कमी होतो.

संलग्नक कामाचा दुसरा अर्धा भाग करतो. पावडर कोटिंग वर बेक केले जाते, ओले फवारणी केली जात नाही, म्हणून ते रेव ट्रक आणि ट्रॉलीमुळे होणा-या चिप्सला प्रतिकार करते. स्क्रीन आणि दरवाजाभोवती गॅस्केट संकुचित केले जातात, चिकटलेले नाहीत, म्हणूनच IP54 रेटिंग अनेक वर्षांनी उघडल्यानंतर टिकते.

तिसरे, पोशाख भाग स्वस्त भाग आहेत. फॅन, फिल्टर किंवा स्क्रीनसाठी नवीन चार्जरचा काही भाग खर्च होतो आणि स्पेअर्सचा एक छोटा बॉक्स दोन किंवा तीन युनिट्स निरोगी ठेवतो - सर्व्हिस सेंटरला जाणे नाही.

प्रमाणपत्रे, चाचण्या आणि बॅच पुरावे

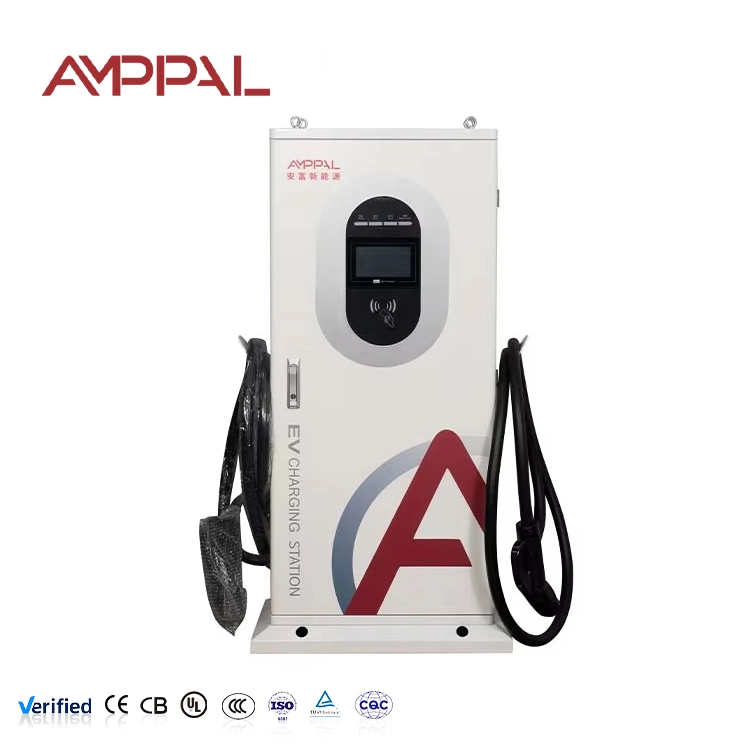

प्रमाणपत्रे तुम्ही निविदेला देऊ शकता: CE, TUV, CB, अधिक CCC देशांतर्गत आणि उत्तर अमेरिकेच्या विनंतीनुसार UL.

IP54 ची पडताळणी घरातील धूळ आणि स्प्लॅश चाचणीद्वारे केली जाते, डेटाशीटमधून गृहीत धरले जात नाही.

मीठ स्प्रे प्रत्येक बॅचच्या नमुन्यावर 96 तास चालते - ते तुमच्या किनारपट्टीवर पोहोचण्यापूर्वी खराब कोटिंग पकडते.

प्रत्येक युनिट -25 सी कोल्ड स्टार्ट करते आणि 24-तास पूर्ण-लोड 40 C वातावरणात चालते, प्रति युनिट थर्मल लॉग ठेवले जाते.

मीटरचे कॅलिब्रेशन प्रमाणपत्र युनिटसोबत पाठवले जाते, त्यामुळे तुमचे पहिले ड्रायव्हर इनव्हॉइस सत्यापित रीडिंगवर अवलंबून असते.

स्टील कॉइलपासून क्रेटेड चार्जरपर्यंत: 8 पायऱ्या

कटिंग आणि फोल्डिंग FANUC आणि TRUMPF रोबोट सेलसह सामायिक केलेल्या CNC पंच आणि लेझर लाईन्सवर होते.

पावडर कोटिंग बरे केले जाते, नंतर त्याच बॅचमधील नमुने 96-तास मीठ स्प्रे चेंबरमध्ये प्रवेश करतात.

AC आणि DC विभाग स्वतंत्र रेषांवर एकत्र केले जातात, त्यामुळे टूलिंग कधीही दोन्ही दरम्यान ओलांडत नाही.

वायरिंग दस्तऐवजीकरण केलेल्या टॉर्क शेड्यूलचे अनुसरण करते - प्रत्येक लग एका नंबरवर घट्ट केला जातो, अनुभवाने नाही.

संरक्षण चाचण्या पुढे येतात: अति-तापमान, ओव्हर-व्होल्टेज आणि ग्राउंड फॉल्ट, प्रत्येक रिगवर जाणूनबुजून ट्रिगर केले जाते.

युनिट -25 सी कोल्ड स्टार्टमध्ये टिकून राहते, त्यानंतर 24-तास पूर्ण-लोड 40 सी तापमानात थर्मल लॉगसह चालते.

गॅस्केट, दरवाजा सील आणि केबल ग्रंथी तपासल्या जातात; IP54 वॉटर स्प्रे चाचणी सहा दिशांनी केली जाते.

कॅलिब्रेशन प्रमाणपत्र जारी केले जाते आणि युनिट शिपिंगसाठी क्रेट केले जाते.

साइझिंग मार्गदर्शक: 40kW तुमच्यासाठी योग्य वर्कहॉर्स आहे का?

तुमचे ग्राहक 30-90 मिनिटे राहतात आणि तुमची साइट घराबाहेर, उघडी किंवा दोन्ही असते तेव्हा 40kW निवडा. हे टॅक्सी रँक, डीलर लॉट, हॉटेल फोरकोर्ट आणि डेपो यार्डसाठी एक गोड ठिकाण आहे जिथे 30kW धीमी वाटते आणि 60kW फीड पॉवर कोणीही वापरत नाही. हे बहुतेक विद्यमान 380V कनेक्शनला देखील बसते, सिव्हिल वर्क लहान ठेवते.

आता प्रामाणिक भाग. जर प्रत्येक सत्र 30 मिनिटांपेक्षा कमी कालावधीत संपले पाहिजे, तर 40kW हे चुकीचे साधन आहे - 60kW किंवा त्याहून अधिक वर जा. जर तुमची साइट हवामान नसलेले स्वच्छ इनडोअर गॅरेज असेल, तर तुम्ही IP54 आणि मीठ स्प्रेसाठी पैसे देत आहात ज्याची तुम्हाला गरज नाही; वॉल-माउंट इनडोअर युनिटची किंमत कमी आहे. आणि जर तुम्ही पूर्ण भाराने 20-तास दिवस चालवत असाल, तर पहिल्या दिवसापासून विस्तारित स्पेअर किट खरेदी करा - बंदूक आणि पंखे हे परिधान केलेल्या वस्तू आहेत, पूर्णविराम.

Yueqing कारखान्यातून थेट खरेदी

पेमेंट पासून डिस्पॅच पर्यंत: नमुन्यांसाठी 3-5 कार्य दिवस, पूर्ण कंटेनरसाठी 15-20.

नमुना MOQ एक एकक आहे; कंटेनरची किंमत 10 युनिट्सवर सुरू होते आणि मिश्रित मॉडेल्स कंटेनर सामायिक करतात.

OEM आणि कस्टमायझेशन: लोगो, कॅबिनेट कलर, पेमेंट इंटिग्रेशन आणि पॉवर लेबले तुमच्या स्पेसमध्ये.

पेपरवर्कमध्ये इनव्हॉइस, पॅकिंग लिस्ट, बिल ऑफ लॅडिंग, CE/TUV प्रमाणपत्रे आणि चाचणी अहवाल, तसेच युरोप-बाउंड ऑर्डरसाठी EU घोषणेचा समावेश आहे.

AMPPAL ने 2014 पासून 1 दशलक्षाहून अधिक युनिट्स वितरित केल्या आहेत आणि 200+ स्टेशन्स स्वतःच्या उपकरणांसह चालवल्या आहेत - आम्ही दररोज वापरत असलेल्या गियरच्या मागे उभे आहोत.

युनिट्स कसे क्रेटेड आणि पाठवले जातात

क्रेट युनिटच्या फूटप्रिंटशी जुळतो: फोम कॉर्नर ब्लॉक्ससह फोम कॉर्नर ब्लॉक्ससह चार-मार्गी पॅलेट बेसवर एक लाकडी फ्रेम, समुद्राच्या पायासाठी आर्द्रता-सीलबंद. गन केबल गुंडाळलेली आणि पट्ट्याने बांधलेली असते त्यामुळे कनेक्टर कधीही लोडखाली लटकत नाही.

प्रति पॅलेट स्थितीत एक क्रेट. 20-फूट कंटेनरमध्ये सुमारे 10 युनिट्स असतात, 40-फूट उंच-क्युब सुमारे 24 भिंती-माऊंट केलेल्या मॉडेलसह मिसळलेले असतात. दरवाजे बंद होण्यापूर्वी प्रत्येक कंटेनरचा फोटो काढला जातो.

व्यापार अटी EXW Yueqing, FOB Ningbo, किंवा CIF तुमच्या पोर्टवर वितरित केल्या जातात. युरोप-बाउंड ऑर्डरसाठी EU अनुरूपतेची घोषणा समाविष्ट केली आहे.

सुटे भाग, दुरुस्ती आणि चालण्याची किंमत

दोन वर्षांच्या कालावधीत पॉवर मॉड्यूल्स, कंट्रोलर, स्क्रीन आणि कूलिंग सिस्टम समाविष्ट आहे. त्यापलीकडे बजेट: वर्ष तीनच्या आसपास एक पंखा सेट, एका व्यस्त साइटवर वर्ष चारच्या आसपास बंदूक असेंब्ली.

स्पेअर्स 8+ वर्षे स्टॉकमध्ये राहतात - स्क्रीन, गन, पंखे, फिल्टर, कंट्रोल बोर्ड - आणि बहुतेक एका आठवड्याच्या आत निघून जातात.

रिमोट फर्मवेअर अद्यतने आणि OCPP 1.6/2.0 कॉन्फिगरेशन समर्थन, ईमेल किंवा WhatsApp द्वारे एका कामकाजाच्या दिवसात उत्तर दिले जाते.

आमचा देखभाल सल्ला: धूळ किंवा किनारपट्टीच्या ठिकाणी दर महिन्याला सेवन फिल्टर स्वच्छ करा, समुद्राजवळील कॅबिनेटमधून मीठ स्वच्छ धुवा, वार्षिक टॉर्क कनेक्शन.

पाच वर्षांच्या स्पेअर्स बास्केट कोटसाठी विचारा: पंखे, फिल्टर, एक स्क्रीन, एक गन असेंब्ली - तुमचे बजेट एकदाच आहे, प्रत्येक वेळी काही अपयशी ठरत नाही.

फील्ड एरर आम्ही पाहतो (चुकीचे/योग्य)

चुकीचे: अर्थ रॉड वगळणे कारण युनिट चांगले इन्सुलेटेड दिसते. उजवीकडे: मॅन्युअलनुसार योग्य पीई अर्थ कनेक्शन स्थापित करा; लाट संरक्षण केवळ तेव्हाच कार्य करते जेव्हा जमिनीचा मार्ग वास्तविक असतो.

चुकीचे: फोर्कलिफ्ट जात असताना केबलला डांबरावर ड्रॅग करू देणे. उजवीकडे: केबल हुक किंवा लहान स्टँड वापरा आणि जाकीटची मासिक तपासणी करा; कट जाकीट नंतर वॉरंटी-व्हॉईडिंग दुरुस्ती बनते.

चुकीचे: दार उघडे असताना किंवा कनेक्टर प्लग इन केलेले असताना कॅबिनेट दाबून धुणे. उजवीकडे: युनिट लॉक केलेले आणि कव्हर बंद असताना धुवा, नंतर सॉल्ट फिल्म काढण्यासाठी किनारपट्टीच्या ठिकाणी स्वच्छ पाण्याने स्वच्छ धुवा.

चुकीचे: साइनबोर्ड किंवा शेल्फसह शीर्ष एक्झॉस्ट अवरोधित करणे. उजवीकडे: वरचा भाग स्पष्ट ठेवा - चिमणीचा वायुप्रवाह ही संपूर्ण कूलिंग स्ट्रॅटेजी आहे.

चुकीचे: क्रॅक झालेला स्क्रीन आठवड्यांसाठी सेवेत सोडणे. उजवीकडे: सुमारे 15 मिनिटांत स्क्रीन मॉड्यूल स्वॅप करा; क्रॅक पडलेल्या स्क्रीनमुळे HMI पोकळीमध्ये ओलावा येतो.

फील्डमधून ऑपरेटर फीडबॅक

स्प्लिट, क्रोएशियामधील इंधन वितरक (सप्टेंबर 2025) एड्रियाटिकपासून 40 मीटर अंतरावर तीन युनिट्स चालवतात. त्याचा निर्णय: दोन हिवाळ्यात मिठाच्या फवारणीनंतर पावडरचा कोट नवीन दिसतो, जिथे त्याच्या आधीच्या ब्रँडला आठ महिन्यांत दरवाजाच्या गॅस्केटखाली गंज चढला होता. त्याची वाजवी तक्रार - नवीन असताना दरवाजा गॅस्केट बंद करण्यासाठी ताठ आहे; ते काही आठवड्यांनंतर मऊ होते आणि आता आम्ही ते कारखान्यात पूर्व-वंगण घालतो.

कारागंडा, कझाकस्तान (डिसेंबर 2025) येथील एक खाण कंत्राटदार साइटच्या वाहनांना -22 सी पर्यंत चार्ज करतो. युनिट्स प्री-हीटिंगशिवाय सुरू होतात आणि चार्ज होतात, ज्यामुळे त्याच्या इलेक्ट्रिशियनला या किंमतीबद्दल आश्चर्य वाटले. आमच्यासाठी त्याची नोंद: टच स्क्रीन -15 डिग्री सेल्सियसपेक्षा कमी आहे, म्हणून तो रात्रीची सत्रे निश्चित वेळेनुसार शेड्यूल करतो आणि दिवसाची वेळ मॅन्युअल वापरासाठी ठेवतो.

दुबई, UAE मधील हॉटेल मालकाने (मार्च 2026) पावत्याची तुलना केली, विशिष्ट पत्रकांची नाही: एक 40kW युनिट अधिक एक सुटे स्क्रीन आणि तोफा यासाठी त्याच्या मागील दोन स्वस्त युनिट्सपेक्षा दोन वर्षांत अंदाजे 18% कमी खर्च आला, जे उष्णतेमध्ये अयशस्वी झाले आणि दुरुस्तीच्या लॉजिस्टिक्समध्ये बचत झाली. त्याची पकड: फिल्टरला गल्फ डस्टमध्ये मासिक साफसफाईची आवश्यकता असते, म्हणून तो दहाच्या बॉक्समध्ये फिल्टर खरेदी करतो.

वारंवार विचारले जाणारे प्रश्न - टिकाऊपणा, स्पेअर्स आणि चालू खर्च

प्रश्न: सराव मध्ये IP54 नक्की काय हमी देतो?

A: धूळ-घट्ट अंतर्गत भाग आणि कोणत्याही दिशेने पाण्याच्या स्प्लॅशपासून संरक्षण - पाऊस, रबरी नळी, समुद्र स्प्रे. ते सबमर्सिबल नाही; पाया उभ्या पाण्यापासून स्वच्छ ठेवा.

प्रश्न: मीठ फवारणी चाचणी किती काळ चालते आणि काही फरक का पडतो?

A: प्रत्येक बॅचमधून प्रति नमुना 96 तास. एक तास अंदाजे आठवडे किनारपट्टीच्या संपर्कात येतो, तो जहाजे जाण्यापूर्वी कमकुवत कोटिंग पकडतो.

प्रश्न: युनिट +50 C वातावरणात चार्ज होत राहील का?

उत्तर: होय, परंतु मॉड्युल्सचे संरक्षण करण्यासाठी आउटपुट हळूहळू 45 C च्या वर कमी होऊ शकते - सत्र थांबण्याऐवजी कमी पॉवरवर चालू राहते.

प्रश्न: कोणते भाग प्रत्यक्षात झिजतात आणि त्यांची किंमत काय आहे?

A: पंखे, फिल्टर, गन असेंब्ली आणि स्क्रीन या सामान्य पोशाख वस्तू आहेत - प्लग-इन मॉड्यूल 8+ वर्षे स्टॉक केलेले आहेत. पाच वर्षांच्या स्पेअर्स बास्केट कोटसाठी विचारा.

प्रश्न: २ वर्षांची वॉरंटी बंदूक आणि स्क्रीन कव्हर करते का?

A: उत्पादन दोष समाविष्ट आहेत; गैरवापर किंवा तोडफोड पासून शारीरिक नुकसान नाही. म्हणूनच आम्ही साइटवर एक अतिरिक्त बंदूक आणि स्क्रीन ठेवण्याची शिफारस करतो.

प्रश्न: फिल्टर किती वेळा साफ करावा?

उ: साधारणपणे दर १-३ महिन्यांनी, दर महिन्याला धुळीने भरलेल्या किंवा किनारपट्टीच्या ठिकाणी. अडकलेला फिल्टर तापमान वाढवतो आणि शांतपणे कार्यक्षमता कमी करतो.

प्रश्न: मी हे युनिट घरामध्ये चालवू शकतो का?

उत्तर: होय, परंतु तुम्हाला गरज नसलेल्या आउटडोअर हार्डनिंगसाठी तुम्ही पैसे द्याल; आमच्या वॉल-माउंट इनडोअर मॉडेल्सची किंमत कमी आहे.

प्रश्न: माझ्या प्रकल्पाच्या निविदासाठी 96-तास सॉल्ट स्प्रेचा निकाल उपलब्ध आहे का?

उत्तर: होय - बॅच चाचणी अहवाल शिपमेंटसह जारी केले जातात आणि आम्ही विनंती केल्यावर ते निविदा दस्तऐवजीकरणासाठी प्रदान करू शकतो.
