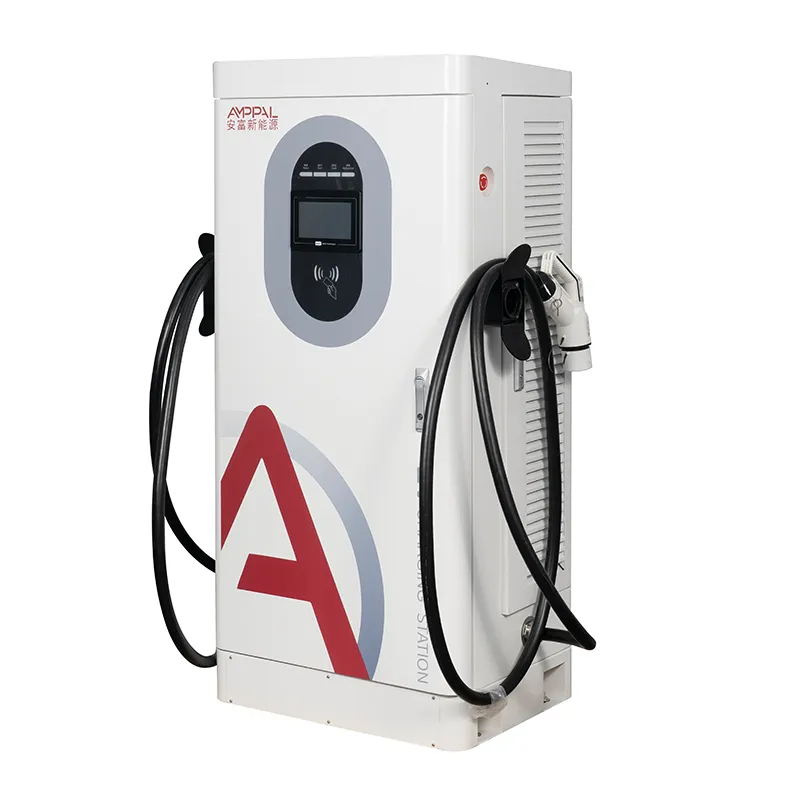

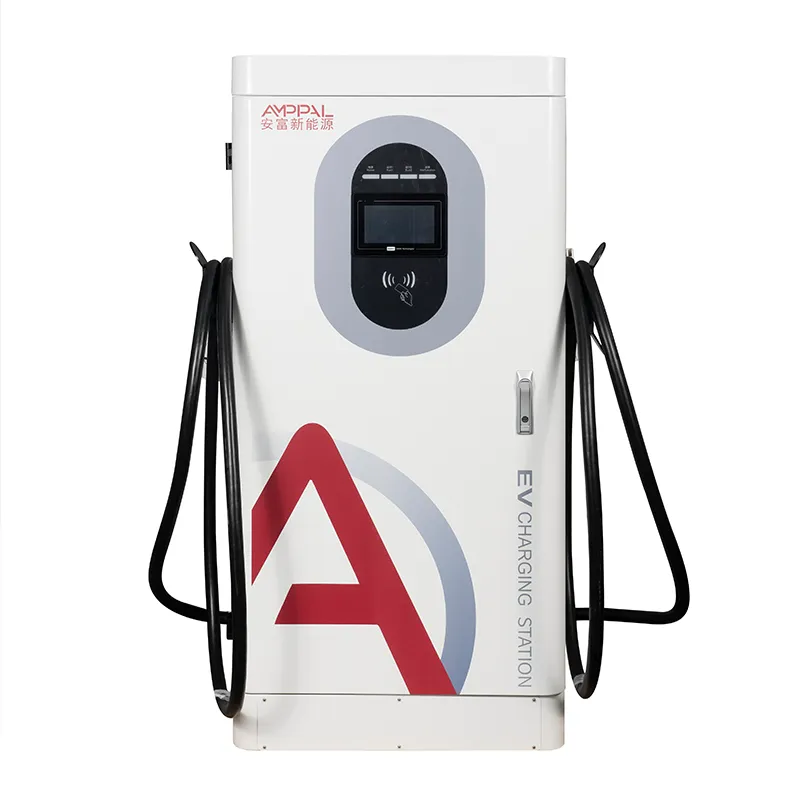

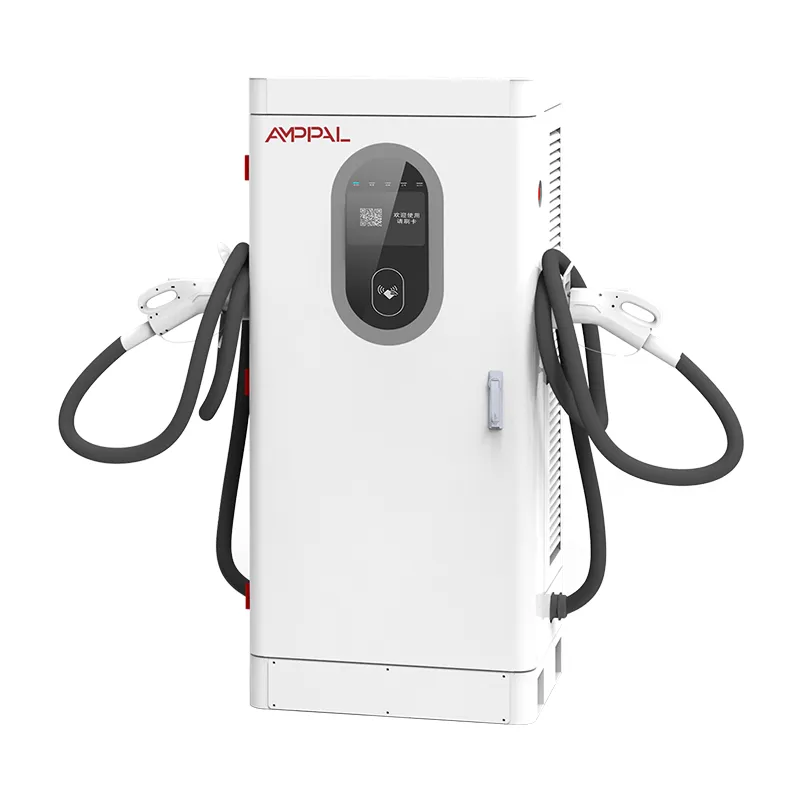

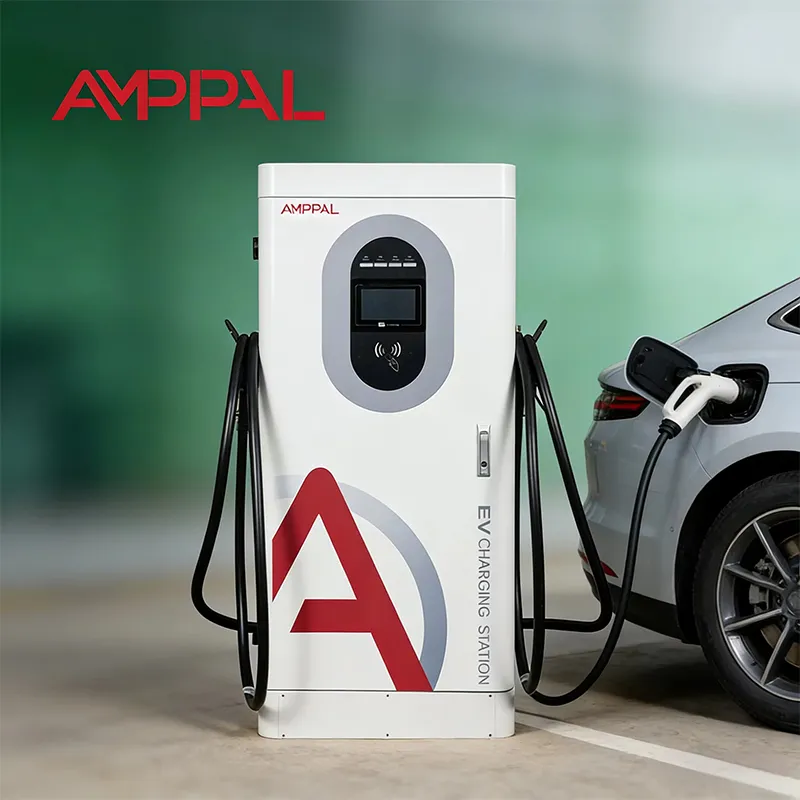

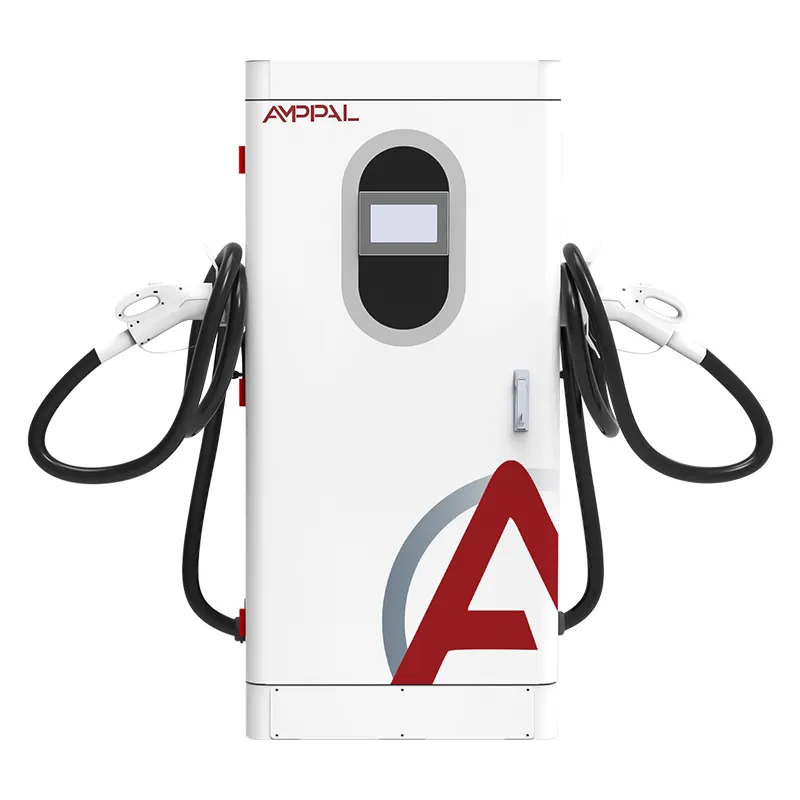

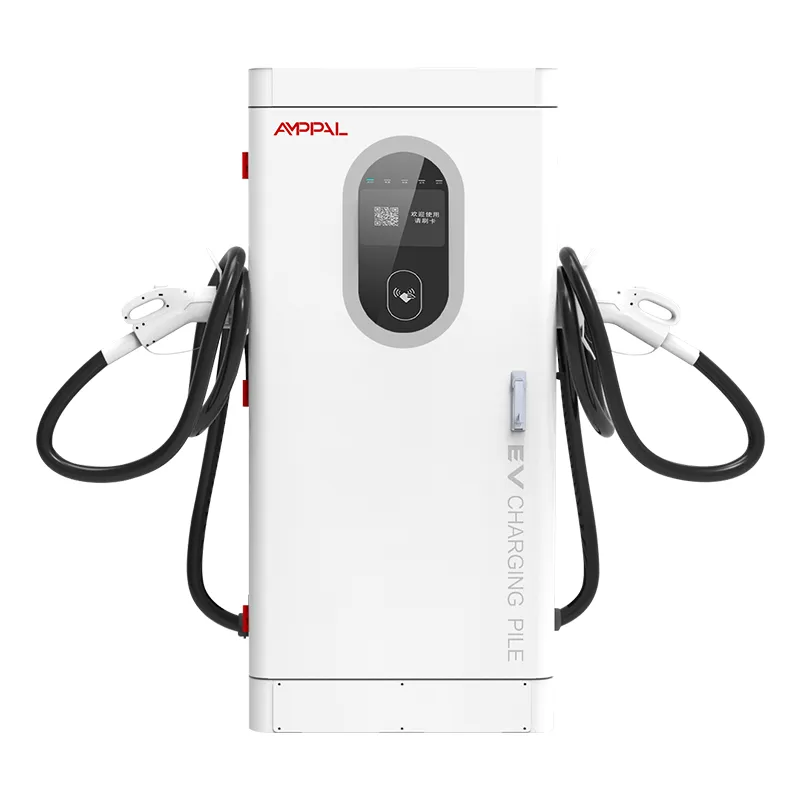

इलेक्ट्रिक बस फ्लीट्ससाठी 200kW अल्ट्रा-हाय-पॉवर इंटिग्रेटेड DC EV चार्जर

200kW कॅबिनेट जे सॉफ्टवेअरला हार्डवेअरचा भाग मानते

बहुतेक चार्जिंग अपयश पॉवर फेल्युअर नसतात. ते प्लॅटफॉर्म अयशस्वी आहेत - एक चार्जर जो बोलणार नाही, एक टॅरिफ जो अद्यतनित होणार नाही, एक व्यवहार जो समेट होणार नाही - आणि ते दृष्टीक्षेपात उडालेले फ्यूजशिवाय पैसे खर्च करतात. AF-DC-200-Y-B-O-4-H हे 200kW चे इंटिग्रेटेड डीसी फास्ट चार्जर आहे जेणे करून सॉफ्टवेअर लेयर पॉवर स्टेज प्रमाणे सेवायोग्य आहे.

OCPP 1.6j ही कॅबिनेट तुमच्या बॅकएंडसह बोलते ती भाषा आहे; इथरनेट, 4G आणि वायफाय हे पाईप आहेत; RFID, APP आणि प्लग अँड चार्ज हे ड्रायव्हर कोण आहेत हे कसे सिद्ध करतात. प्रत्येक निवड भिन्न ऑपरेटिंग मॉडेलवर मॅप करते आणि हे पृष्ठ त्या सर्वांमधून तुम्ही त्यांना भेटाल त्या क्रमाने चालते. आम्ही प्रमाणित केलेल्या प्लॅटफॉर्मची यादी देखील प्रकाशित करतो, त्यामुळे खरेदीदार स्वाक्षरी करण्यापूर्वी सुसंगतता तपासू शकतो, वितरणानंतर नाही.

कनेक्ट करण्याचे तीन मार्ग, आणि जेव्हा प्रत्येक जिंकतो

इथरनेट हे कायमस्वरूपी स्टेशनसाठी डीफॉल्ट आहे: सर्वात कमी विलंबता, कोणत्याही सिग्नल समस्या नाही आणि पूर्ण OCPP सत्रासाठी सर्वात स्थिर वाहक.

4G दूरस्थ आणि अप्राप्य साइटवर बसते जेथे केबलिंग महाग आहे; स्थानिक सिम आणि एपीएन सेटिंग्ज काही मिनिटांत युनिट ऑनलाइन मिळवतात.

वायफाय तात्पुरत्या किंवा इनडोअर इंस्टॉलेशनला अनुकूल आहे जे विद्यमान नेटवर्क सामायिक करतात, जरी गर्दीच्या बँडमुळे हृदयाचे ठोके विलंब होऊ शकतात.

फेलओव्हर स्वयंचलित आहे: कॅबिनेट OCPP हृदयाचे ठोके पाहते आणि जर प्राथमिक दुवा कमी झाला तर ते मॅन्युअल पायरीशिवाय बॅकअपवर हलते.

पाईप काहीही असो, व्यवहार आणि मीटर मूल्ये आउटेज दरम्यान स्थानिक पातळीवर बफर केली जातात, त्यामुळे कनेक्टिव्हिटीमधील अंतराचा अर्थ महसूल नोंदींमधील अंतर असा होत नाही.

तांत्रिक तपशील

ज्या ठिकाणी बॅकएंड इंटिग्रेशन सर्वात जास्त महत्त्वाचे आहे

मल्टी-ब्रँड स्टेशन जेथे एका प्लॅटफॉर्मवर विशेष केसेसशिवाय अनेक निर्मात्यांकडून चार्जर व्यवस्थापित करणे आवश्यक आहे.

वापराच्या वेळेच्या दरावरील साइट्स ज्या दररोज बदलतात आणि ऑपरेटरद्वारे दूरस्थपणे ढकलल्या जातात.

रोमिंग नेटवर्क जेथे ड्रायव्हरच्या होम ॲपने परदेशी चार्जर अधिकृत करणे आवश्यक आहे.

कॉर्पोरेट आणि फ्लीट डेपो ज्यांना प्रति-ड्रायव्हर खर्च वाटप आणि वापर अहवाल आवश्यक आहेत.

अनुदानित किंवा लेखापरीक्षित प्रकल्प जेथे प्रत्येक kWh व्यवहाराच्या रेकॉर्डमध्ये शोधण्यायोग्य असणे आवश्यक आहे.

OCPP 1.6j ऑनबोर्डिंग प्रत्यक्षात कसे कार्य करते

कमिशनिंग ओळखीने सुरू होते: आम्ही कारखान्यात चार्जर सिरीयल, OCPP आवृत्ती आणि क्रेडेन्शियल सेट करतो आणि तुम्ही HMI मध्ये सर्व्हर URL अधिक अधिकृतता की प्रविष्ट करता. पहिल्या पॉवर-अपवर कॅबिनेट बूट सूचना पाठवते; प्लॅटफॉर्म स्वीकृत आणि हृदयाचा ठोका मध्यांतराने प्रत्युत्तर देतो, सहसा 60 सेकंद.

पुढे कॉन्फिगरेशन येते: टॅरिफ, कनेक्टर प्रकार, ऑफलाइन व्यवहार सेटिंग्ज आणि प्रदर्शन भाषा प्लॅटफॉर्मवरून चेंजकॉन्फिगरेशन संदेश म्हणून येतात. त्यानंतर युनिट लाइव्ह होण्यापूर्वी आम्ही तुमच्या टीमसोबत स्टँडर्ड टेस्ट सीक्वेन्स - StartTransaction, MeterValues, StopTransaction आणि डेटा ट्रान्सफर चेक - चालवतो.

तुम्ही नंतर प्लॅटफॉर्म बदलता तेव्हा समान प्रवाहाची पुनरावृत्ती होते, जे ऑपरेटर बॅकएंड एकत्र करतात तेव्हा सामान्य असते. 200kW युनिटबद्दल काहीही तुम्हाला एका विक्रेत्याच्या क्लाउडवर लॉक करत नाही आणि आमचे अभियंते एका तासाच्या आत हँडओव्हर ठेवण्यासाठी स्थलांतर कॉलमध्ये सामील होऊ शकतात.

सुरक्षा हा त्याच सेटअपचा भाग आहे: OCPP चॅनेलवर TLS एन्क्रिप्शन, शेअर केलेल्या पासवर्डऐवजी अधिकृतता की आणि साइटला भेट न देता की फिरवण्याचा पर्याय. प्रमाणपत्रे आणि की सार्वजनिक नेटवर्कवर नसून कंट्रोलरमध्ये राहतात.

प्लग आणि चार्ज, RFID आणि APP: बॅकएंडसाठी काय बदल

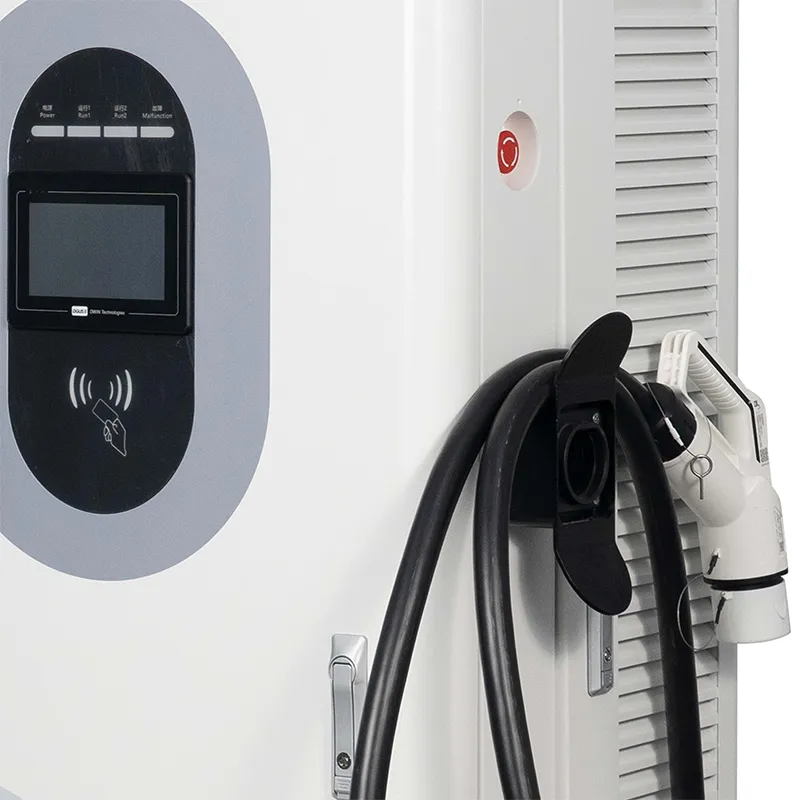

RFID हा वर्कहॉर्स आहे: कार्ड किंवा फॉब रीडरला टॅप करते, कॅबिनेट प्लॅटफॉर्मसह व्हाइटलिस्ट तपासते आणि काही सेकंदात चार्जिंग सुरू होते. स्वस्त आणि परिचित, परंतु कार्ड जारी केले जाणे आवश्यक आहे आणि हरवले की बदलले पाहिजे.

APP चार्जिंग चेक फोनवर हलवते: QR स्कॅन करा किंवा ॲपमधील चार्जर निवडा, अधिकृत करा आणि सत्र खात्याशी जोडले जाईल. गमावण्यासाठी कोणतेही कार्ड नाही, परंतु ड्रायव्हरचे डेटा कनेक्शन जिवंत असणे आवश्यक आहे.

प्लग आणि चार्ज (ISO 15118) कारला त्याचे प्रमाणपत्र वापरून केबलवरून स्वतःची ओळख पटवू देते, त्यामुळे ड्रायव्हर प्लग इन करतो आणि निघून जातो. हा सर्वात सहज प्रवाह आहे आणि बॅकएंडवर प्रमाणपत्र व्यवस्थापन प्रणाली आवश्यक आहे; आम्ही कॅबिनेट तयार पाठवतो आणि तुमचे प्लॅटफॉर्म ते सक्षम करते. बॅकएंडमध्ये कोणती वाहने स्वीकारली जावी हे ठरवणारी करार प्रमाणपत्रे देखील असतात - त्यांच्याशिवाय, कार फक्त RFID किंवा APP वर येते.

प्रमाणपत्रे आणि त्यांना पाठीशी घालणाऱ्या चाचण्या

या मॉडेलसाठी CE, CB, TÜV, UL आणि CCC प्रमाणपत्रे ठेवली जातात आणि विनंतीनुसार सामायिक केली जातात.

13 सुरक्षा कार्ये EN IEC 61851-1:2019 आणि 61851-23:2014 अनुरूप आहेत.

प्रत्येक युनिट फॅक्टरीमध्ये त्याच्या अंतिम फर्मवेअरसह फ्लॅश केले जाते, त्यामुळे क्रेटवरील आवृत्ती प्रमाणपत्राशी जुळते.

40°C वर 48-तास बर्न-इन लॉग आउटपुट, कार्यक्षमता आणि OCPP हृदयाचे ठोके स्थिरता.

प्रत्येक बॅचमधील नमुना मीठ स्प्रे चेंबरमध्ये 96 तास चालतो.

चाचणी OCPP सर्व्हरसह नेटवर्क हँडशेक हे अंतिम QC चा भाग आहेत, ग्राहकाला आश्चर्यचकित करणारे नाही.

आठ-स्टेशन असेंब्ली ट्रेल

संलग्नक: सीएनसी पंचिंग, लेसर कटिंग, वाकणे आणि वेल्डिंग, नंतर पावडर कोटिंग.

AC इनपुट स्टेज आणि DC पॉवर मॉड्यूल्ससाठी स्वतंत्र रेषा - ते कधीही बेंच सामायिक करत नाहीत.

SiC मॉड्यूल्स, कनेक्टर, RFID बोर्ड आणि कार्ड टर्मिनलची इनकमिंग तपासणी.

प्रत्येक जॉइंटवर व्हिज्युअल QC पाससह टॉर्क-नियंत्रित वायरिंग.

फर्मवेअर फ्लॅश आणि नेटवर्क कॉन्फिगरेशन, APN आणि सर्व्हर सेटिंग्जसह.

48-तास बर्न-इन 40°C वर संप्रेषण सतत लॉग इन केले जाते.

सर्व 13 संरक्षणांची फंक्शन चाचणी तसेच सिम्युलेटेड OCPP सत्र.

पॅकिंग, पॅलेटिझिंग आणि प्री-शिपमेंट फोटो रिपोर्ट.

साइझिंग मार्गदर्शक: 200kW हा पॉवर क्लास तुम्हाला खरोखर आवश्यक आहे का?

आपल्याकडे अद्याप कोणतेही प्लॅटफॉर्म नसल्यास आणि कोणीही चालविण्यास सक्षम नसल्यास, ही कॅबिनेट चुकीची पहिली खरेदी आहे; एक सोपा RFID-केवळ मॉडेल जलद लाइव्ह होईल. आणि जर साइटला 400V कारसाठी 20-30 मिनिटांच्या सत्रांची आवश्यकता असेल, तर 120kW कमी कॅपेक्सवर समान रांग साफ करते.

जेव्हा वाहने नवीन आणि वेगवान असतात तेव्हा 200kW वर्ग आपला ठेवा कमावतो - 300-1000V स्थिर-पॉवर बँडमध्ये पूर्ण दराने 800V कार - आणि जेव्हा व्यवसाय प्लॅटफॉर्म वैशिष्ट्यांवर अवलंबून असतो: डायनॅमिक टॅरिफ, रोमिंग, फ्लीट रिपोर्टिंग.

नेटवर्कबद्दल देखील प्रामाणिक रहा. साइटवर कोणतेही विश्वसनीय इथरनेट किंवा 4G सिग्नल नसल्यास, ऑफलाइन मोड चार्जिंग कव्हर करतो परंतु रिमोट डायग्नोसिस नाही आणि त्यामुळे तुमची सेवा योजना बदलते.

खरेदीदार कारखान्याशी करार का करतात, पुनर्विक्रेता नाही

नवीन मार्केटसाठी 1 युनिटकडून चाचणी ऑर्डर; 10 युनिट्सपासून कंटेनरची किंमत.

स्टॉक 15-20 कामकाजाच्या दिवसात जहाज तयार करतो; OEM ब्रँडिंग 7-10 दिवस जोडते.

कमिशनिंग दरम्यान तुमच्या प्लॅटफॉर्म टीमसह OCPP कॉन्फिगरेशन सपोर्ट.

वॉरंटी मुदतीसाठी फर्मवेअर अपडेट्स आणि निर्मात्याकडून थेट नोट्स रिलीझ करतात.

ऑडिटसाठी प्रमाणपत्राच्या प्रती, चाचणी अहवाल आणि अनुक्रमांक जुळणारे दस्तऐवज.

पॅकिंग, लोडिंग आणि एक्सपोर्ट दस्तऐवज

प्रत्येक कॅबिनेट सुमारे 1720 × 850 × 660 मि.मी.च्या प्लायवुड क्रेटमध्ये, फोमच्या कोपऱ्यांनी पॅड केलेले आणि आर्द्रतेच्या विरूद्ध सीलबंद केलेले जहाज सरळ सरळ जाते. फोर्कलिफ्ट किंवा क्रेन हलवताना डोळे उचलणे युनिट पातळी राखते.

लोडिंग योजना क्रेटच्या परिमाणांवरून प्रति ऑर्डर मोजल्या जातात; प्रति 40-फूट कंटेनर चार कॅबिनेट ही एक सामान्य योजना आहे, जी टाय-डाउन रेलमध्ये बांधली जाते.

व्यावसायिक चलन, पॅकिंग सूची आणि प्रमाणपत्रे शिपमेंटसह प्रवास करतात; मूळ प्रमाणपत्राच्या प्रती कुरिअरने जातात.

विक्रीनंतर: रिमोट ऑपरेशन्स आणि 2-वर्षाची मुदत

संपूर्ण टर्मसाठी फर्मवेअर सपोर्टसह मॉड्यूल, कंट्रोलर, एचएमआय आणि कनेक्टर्सवर दोन वर्षांची मानक वॉरंटी.

रिमोट कॉन्फिगरेशन आणि पॅरामीटर बदल तुमच्यासोबत थेट सत्रात केले जातात - टॅरिफ किंवा भाषा अद्यतनांसाठी साइटला भेट दिली जात नाही.

फर्मवेअर अपडेट्स रीलिझने चुकीची वागणूक दिल्यास रोलबॅक मार्गाने नेटवर्कवर ढकलले जातात.

जेव्हा तुमच्या प्लॅटफॉर्मवर व्यवहार किंवा हृदयाच्या ठोक्यांची समस्या दिसून येते तेव्हा आम्ही तुमच्यासोबत OCPP लॉगचे विश्लेषण करतो.

स्पेअर कंट्रोल बोर्ड आणि मॉड्यूल स्टॉक केले जातात; एका मॉड्यूल स्वॅपला साइटवर सुमारे 45 मिनिटे लागतात.

स्थापना आणि नेटवर्क सेटअप: चुकीचे विरुद्ध उजवे

चुकीचे: कायमस्वरूपी स्टेशनसाठी सार्वजनिक WiFi वर अवलंबून राहणे. उजवीकडे: प्राथमिक म्हणून इथरनेट किंवा 4G, फक्त बॅकअप म्हणून WiFi.

चुकीचे: कमिशन करण्यापूर्वी APN चाचणी वगळणे. उजवीकडे: पहिल्या दिवशी डेटा-काउंट चाचणीसह फील्ड सिम चेक.

चुकीचे: फॅक्टरी डीफॉल्ट पासवर्ड जागेवर सोडणे. उजवीकडे: प्रथम पॉवर-अपवर HMI आणि रिमोट ऍक्सेस क्रेडेन्शियल सेट करणे.

चुकीचे: ऑफलाइन चार्जिंग गृहीत धरणे म्हणजे ऑफलाइन कमाई. उजवे: ऑफलाइन दर कॉन्फिगर करणे आणि सामंजस्य अहवाल साप्ताहिक तपासणे.

चुकीचे: पीक अवर्स दरम्यान फर्मवेअर अपग्रेड करणे. उजवीकडे: रोलबॅक प्लॅनसह कमी-रहदारी विंडोवर अद्यतने शेड्यूल करणे.

चुकीचे: अपडेट दरम्यान कार्यरत कॉन्फिगरेशन अधिलिखित करणे. उजवे: प्रथम पॅरामीटर सेट निर्यात करणे, त्यामुळे रोलबॅक अचूक मागील स्थिती पुनर्संचयित करते.

बॅकएंड इंटिग्रेशनवर तीन फील्ड अहवाल

मलेशियन फ्लीट ऑपरेटर इलेक्ट्रिक डिलिव्हरी ट्रकसाठी 200kW युनिट चालवतो आणि प्रत्येक ड्रायव्हर रिपोर्टिंग आवश्यक आहे. OCPP ऑनबोर्डिंगने आमच्या अभियंत्यासोबत कॉलवर एक दुपार घेतली; नंतर समोर आलेली तक्रार खरी होती - पहिले फर्मवेअर बिल्ड लॉग केलेले मीटर मूल्य विषम अंतराने, एका आठवड्यात नेटवर्क पुशद्वारे निश्चित केले गेले.

तुर्कीमधील एक इंधन किरकोळ विक्रेता परदेशी ड्रायव्हर्सना सेवा देण्यासाठी रोमिंग एग्रीगेटरमध्ये सामील झाला. कॅबिनेटला स्पर्श न करता प्लग आणि चार्ज प्लॅटफॉर्म-साइडवर स्विच केले गेले आणि RFID प्रमाणपत्रांशिवाय भाड्याने घेतलेल्या कारसाठी फॉलबॅक म्हणून सक्रिय राहिले.

दक्षिण चिलीमधील एका साइटमध्ये पॅच 4G आणि इथरनेट पर्याय नाही. ऑफलाइन मोडने सत्रे दोन दिवसांच्या आउटेजमधून चालू ठेवली आणि लिंक परत आल्यावर रांगेत असलेले व्यवहार स्वच्छपणे जुळले. ऑपरेटरची एक मुस्कटदाबी: जेव्हा कनेक्टिव्हिटी परवानगी देते तेव्हाच टॅरिफ बदल येतात, त्यामुळे ते दररोज डॅशबोर्ड तपासतात.

FAQ: एकत्रीकरण आणि बॅकएंड प्रश्न

प्रश्न: कॅबिनेट कोणत्या OCPP आवृत्त्यांना समर्थन देते?

A: OCPP 1.6j मानक आहे, नवीन प्रकल्पांच्या विनंतीवर 2.0 उपलब्ध आहे.

प्रश्न: मी ते व्यावसायिक प्लॅटफॉर्मऐवजी माझ्या स्वतःच्या सर्व्हरशी कनेक्ट करू शकतो?

उत्तर: होय, कोणताही OCPP 1.6j सर्व्हर कार्य करतो; आम्ही कॉन्फिगरेशन चरण प्रदान करतो.

प्रश्न: नेटवर्क कमी झाल्यास व्यवहारांचे काय होईल?

A: सत्रे स्थानिक पातळीवर सुरू राहतात, व्यवहार साठवले जातात आणि लिंक परत आल्यावर ते प्लॅटफॉर्मशी जुळतात; तोपर्यंत प्रलंबित रांग HMI मध्ये दृश्यमान राहते.

प्रश्न: प्लग आणि चार्ज कसा सक्षम केला जातो?

A: कॅबिनेट जहाजे तयार आहेत; तुमचे प्लॅटफॉर्म ISO 15118 प्रमाणपत्रे समस्या आणि व्यवस्थापित करते.

प्रश्न: मला प्रत्येक चार्जरसाठी नवीन सिम आवश्यक आहे का?

उ: प्रति कॅबिनेट एक डेटा सिम वैशिष्ट्यपूर्ण आहे, जरी सामायिक केलेले APN योग्य सेटिंग्जसह देखील कार्य करते.

प्रश्न: फर्मवेअर अपडेट्स कसे कार्य करतात?

A: त्यांना रोलबॅक मार्गासह नेटवर्कवर ढकलले जाते आणि कारखान्यातून नोट्स सोडल्या जातात.

प्रश्न: माझा चार्जर प्लॅटफॉर्ममध्ये दिसत नाही - मी कोठे सुरू करू?

A: हृदयाचा ठोका लॉग, सर्व्हर URL आणि अधिकृतता की तपासा; हे त्रिकूट बहुतेक प्रकरणे सोडवते.

प्रश्न: 200kW युनिट इतर नेटवर्कसह फिरू शकते?

उत्तर: होय, तुमच्या प्लॅटफॉर्मच्या रोमिंग करारांद्वारे; कॅबिनेटला त्याच्या मानक OCPP कनेक्शनच्या पलीकडे कोणत्याही अतिरिक्त हार्डवेअरची आवश्यकता नाही.
