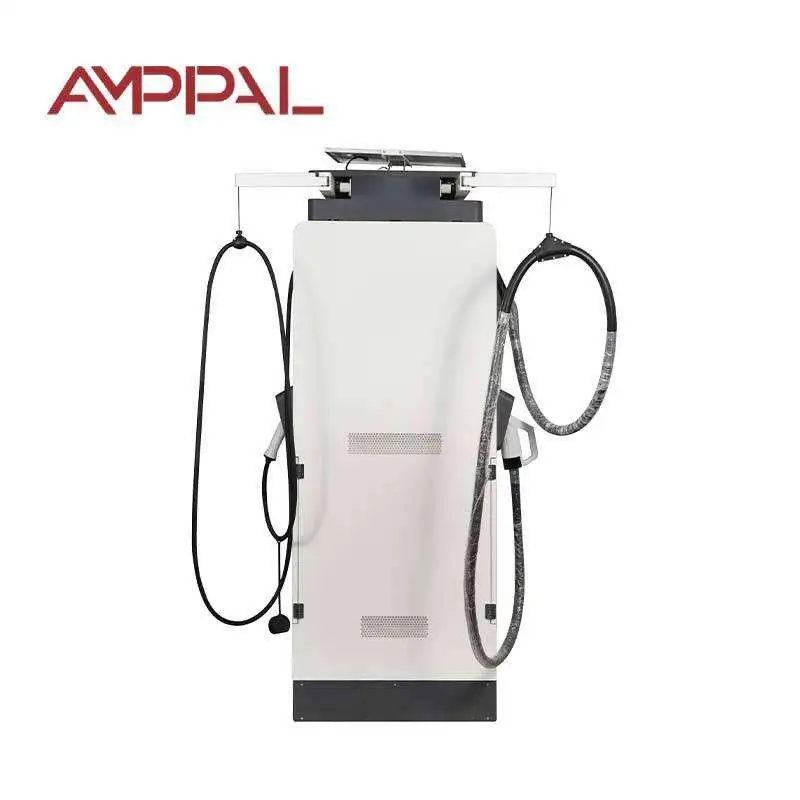

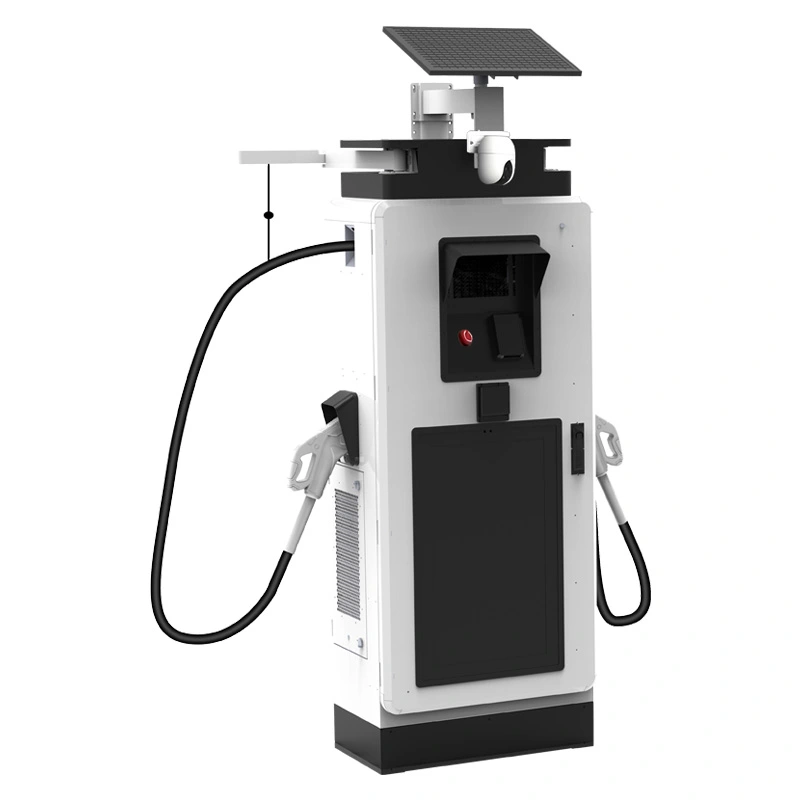

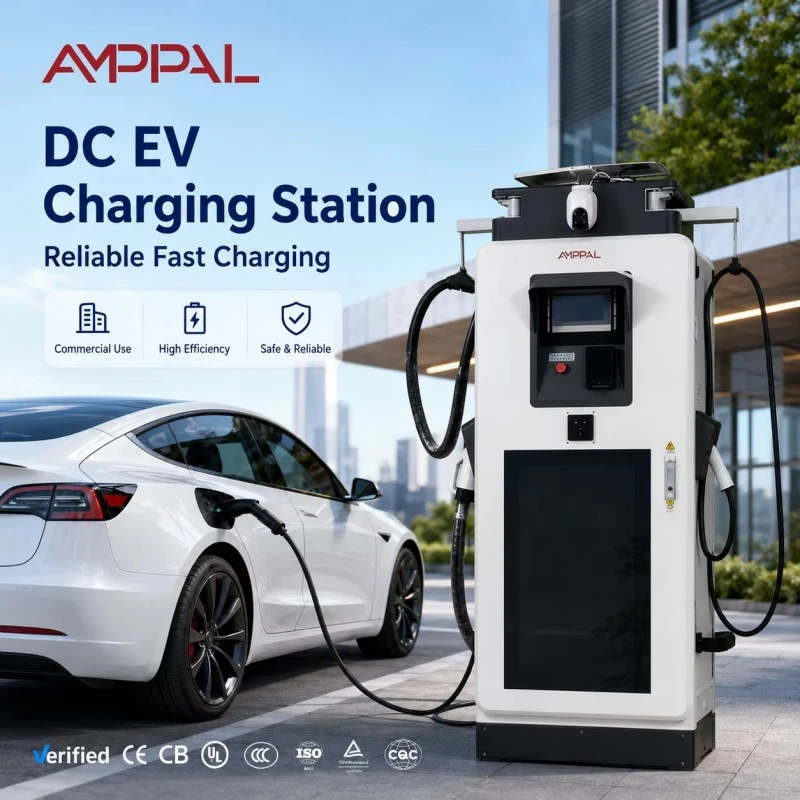

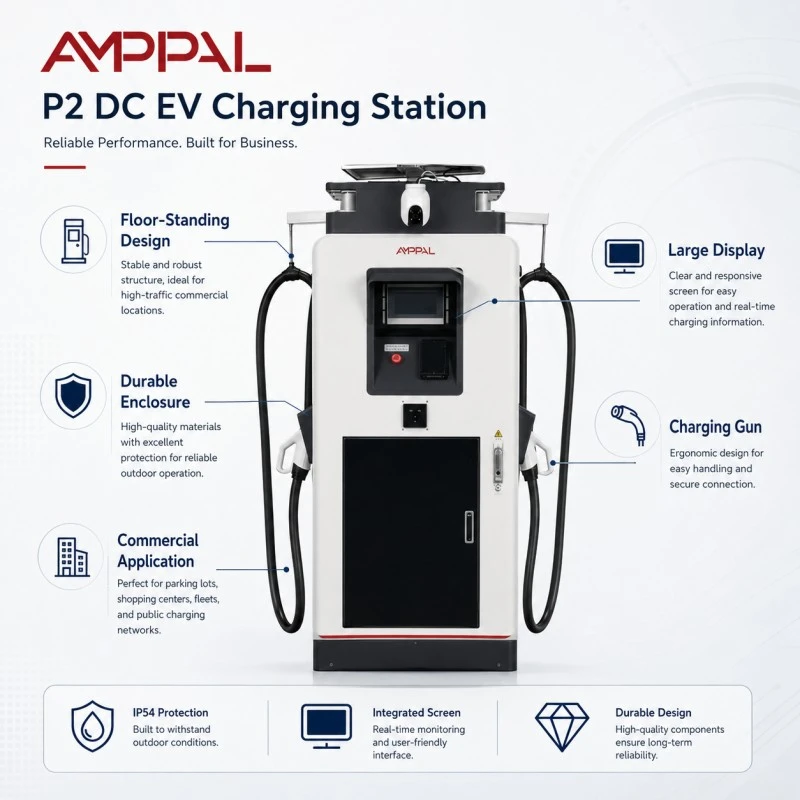

सार्वजनिक स्थानकांसाठी डिजिटल डिस्प्लेसह 120kW कमर्शियल DC EV चार्जर

480V पॅनेलसाठी तयार केलेले: उत्तर अमेरिकन व्यावसायिक साइट्ससाठी 120kW चा चार्जर

उत्तर अमेरिकन व्यावसायिक इमारती 480V थ्री-फेजसाठी वायर्ड आहेत आणि चार्जर जो ट्रान्सफॉर्मर तयार करतो या वस्तुस्थितीकडे दुर्लक्ष करतो, त्यासाठी कोणीही बजेट करत नाही. AF-DC-120-Y-B-M-4-H थेट 45-65Hz वर AC480V±10% घेते, त्यामुळे बहुतेक यूएस आणि कॅनेडियन किरकोळ, औद्योगिक आणि मिश्र-वापर साइट स्टेप-डाउन ट्रान्सफॉर्मर न जोडता विद्यमान पॅनेलमधून फीड करू शकतात.

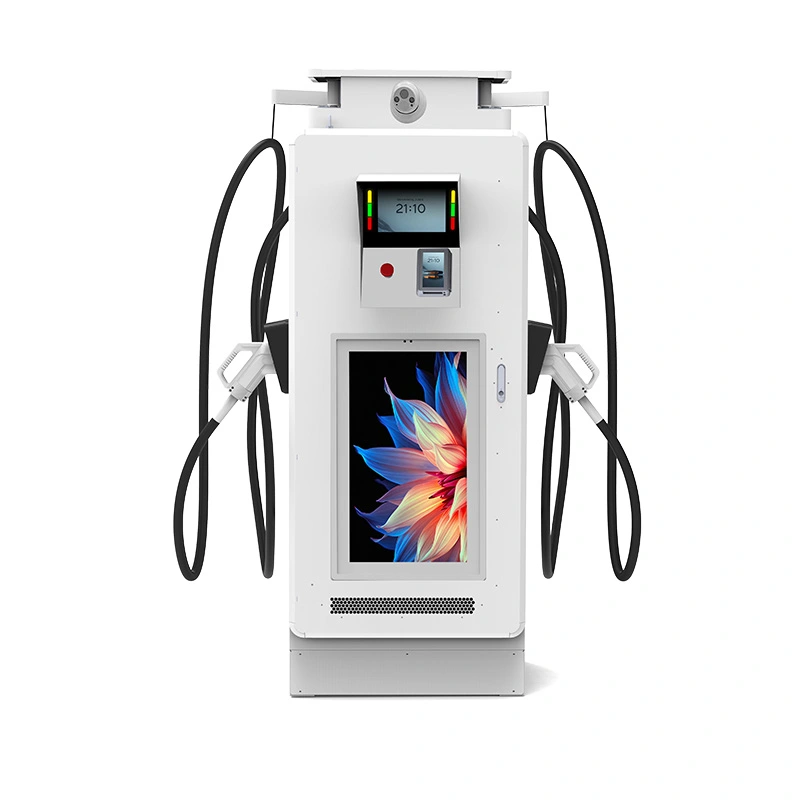

हे 60dB - साधारण DC कॅबिनेटच्या खाली 5dB वर आवाज देखील कॅप करते - जे प्रॉपर्टी लाइन्स, अपार्टमेंट-लगतच्या लॉट्स आणि रात्रभर चालणाऱ्या व्यावसायिक जिल्ह्यांमध्ये महत्त्वाचे आहे. फॅसिआवरील 32-इंच 1920×1080 डिस्प्ले तुमची मीडिया किंवा ब्रँड सामग्री हाताळते, परंतु इलेक्ट्रिकल स्टोरी हे मॉडेल वेगळे करते.

शिखर कार्यक्षमता 95% वर बसते, संलग्नक IP54 आहे आणि CCS1 आउटपुट 0-250A कव्हर करते. हे 120kW चे मशीन आहे जे सेवेच्या प्रवेशद्वारावर होय म्हणणे सोपे आहे आणि डिस्प्ले वेळोवेळी इंस्टॉलेशनच्या काही भागासाठी पैसे देते.

प्रॉपर्टी लाइनवर 480V इनपुट आणि 60 dB सीलिंग मॅटर का

स्टेप-डाउन ट्रान्सफॉर्मर नाही: 480V सेवा युनिटला थेट फीड करते, खर्च, मजल्यावरील जागा आणि अतिरिक्त रूपांतरण स्टेजचे नुकसान वाचवते.

45-65Hz वाइड-फ्रिक्वेंसी इनपुट बांधकाम टप्प्यांदरम्यान कमकुवत युटिलिटी ग्रिड आणि जनरेटर पॉवर सहन करते, जो अस्थिर पुरवठा असलेल्या साइटवर एक वास्तविक फायदा आहे.

60dB कमाल मर्यादा — सामान्य संभाषणाच्या पातळीबद्दल — शेजारी आणि नाईट-शिफ्ट कर्मचाऱ्यांना आरामदायी ठेवते.

पंख्याचा वेग प्लग-इनमधून पूर्ण स्फोटात चालण्याऐवजी लोड आणि तापमानाला अनुसरतो, जे 24-तासांच्या चक्रात आवाज आणि वाया जाणारी ऊर्जा दोन्ही ट्रिम करते.

थर्मल डीरेटिंग 50°C उष्णतेमध्ये इलेक्ट्रॉनिक्सचे संरक्षण करते तर 120kW रेटिंग सामान्य स्थितीत प्रामाणिकपणे धारण करते.

32-इंचाचा डिस्प्ले अजूनही त्याच रिमोट सामग्री पोर्टलद्वारे त्याचे मीडिया कार्य — जाहिराती, स्टेशन माहिती किंवा तुमचा ब्रँड लूप करतो.

तांत्रिक तपशील

AF-DC-120-Y-B-M-4-H चे फॅक्टरी स्पेसिफिकेशन अगदी पाठवल्याप्रमाणे.

मोठ्या आवाजातील दृश्यमानता आणि शांत रात्री दोन्ही आवश्यक असलेल्या साइट्स

मिश्र-वापराच्या घडामोडी: वरील अपार्टमेंटसह रस्त्यावरील स्तरावर किरकोळ विक्री — चार्जर आवाजाच्या तक्रारी सुरू न करता रात्रभर चालतो.

यूएस आणि कॅनेडियन किरकोळ साखळी: 480V पॅनेल आधीच साइटवर आहेत, त्यामुळे युनिट विद्यमान सेवेवर येते.

ऑफिस आणि हॉटेल पार्किंग गॅरेज: 120kW वर 20-40 मिनिटांची सत्रे कामाच्या दिवसभरात स्टॉलवर फिरतात.

निवासी ब्लॉक्सजवळील म्युनिसिपल लॉट: अंधुक स्क्रीन आणि 60dB कमाल मर्यादा रात्रीच्या सत्रातही साइट शेजारी-फ्रेंडली ठेवते.

औद्योगिक 480V सेवांवर फ्लीट डेपो: एक पॅनेल चार्जर आणि सध्याच्या दुकानातील उपकरणे फीड करतो.

कन्व्हेन्शन सेंटर्स आणि इव्हेंटची ठिकाणे: डिस्प्लेमध्ये शो दरम्यान प्रायोजक मेसेजिंग असते आणि 120kW सेशन दरम्यान कार फिरवते.

मशीन 480V ला DC मध्ये कसे रूपांतरित करते — हुम न करता

इनपुट स्टेज मध्यवर्ती DC बसवर AC480V थ्री-फेज दुरुस्त करतो, त्यानंतर उच्च-फ्रिक्वेंसी कन्व्हर्टर्स वाहन विनंती केलेल्या व्होल्टेजपर्यंत पॉवर खाली करतात. वाइड-बँडगॅप स्विचिंग मॉड्युल्स या इनपुट व्होल्टेजमध्ये युनिटची 95% पीक कार्यक्षमता असण्याचे कारण आहे, जे वाटते त्यापेक्षा कठीण आहे — जास्त इनपुट व्होल्टेज स्विचिंग मार्जिन घट्ट करतात.

गोंगाटाची कथा शीतकरणाची आहे, रूपांतरणाची नाही. पंखे तापमान-नियंत्रित असतात आणि बहुतेक वेळा अर्धवट वेगाने चालतात; केवळ सततचे जड भार त्यांना पूर्ण आरपीएमकडे ढकलतात. हा 60dB युनिट आणि या वर्गात सामान्य असलेल्या 65dB कॅबिनेटमधील व्यावहारिक फरक आहे.

OCPP 1.6/2.0 मध्ये सत्र डेटा, रिमोट डायग्नोस्टिक्स आणि फर्मवेअर अद्यतने असतात, तर डिस्प्ले स्वतःचे सामग्री फीड चालवते. दोन्ही प्रणाली तुमच्या बॅकएंडमधील एका स्टेशन रेकॉर्डमध्ये अहवाल देतात.

60 dB दावा आणि इलेक्ट्रिकल सेफ्टी मार्क्सचे समर्थन करणारी चाचणी

ध्वनी दाब कॅबिनेटपासून 1 मीटर अंतरावर संपूर्ण भाराखाली मोजला जातो आणि युनिट चाचणी अहवालात रेकॉर्ड केला जातो, त्यामुळे 60dB आकृती पडताळण्यायोग्य आहे, माहितीपत्रकाचा अंदाज नाही.

CE आणि TUV प्रकाराची मान्यता पूर्ण युनिट व्यापते; निर्यात फायलींसाठी UL आणि CB इलेक्ट्रिकल अहवाल उपलब्ध आहेत.

एनक्लोजर आणि डिस्प्ले बेझेल सीलवर 96-तास मीठ-स्प्रे चाचणी.

संपूर्ण 45-65Hz बँडवर AC480V इनपुट स्टेजवर इन्सुलेशन आणि सर्ज चाचण्या.

48-तास पूर्ण-लोड बर्न-इन अनुक्रमांकाच्या विरूद्ध आवाज, तापमान आणि इलेक्ट्रिकल रीडिंग नोंदवते.

मॉड्यूल्स -30°C ते +55°C असे रेट केले जातात; संपूर्ण युनिट -25°C ते +50°C साठी निर्दिष्ट केले आहे.

कॉइलपासून क्रेटपर्यंत: 480V-तयार कॅबिनेट बनवणे

पायरी 1. स्टील कॉइल FANUC लाईन्सवर लेसर-कट आणि रोबोट-वेल्डेड आहेत.

पायरी 2. TRUMPF प्रेस ब्रेक पॅनेल तयार करतात; पावडर कोट आणि उपचार अनुसरण करा.

पायरी 3. 480V इनपुट स्टेज — कॉन्टॅक्टर्स आणि सर्ज अरेस्टर्स — टॉर्क कंट्रोलसह AC लाइनवर वायर्ड आहेत.

पायरी 4. रेक्टिफायर मॉड्यूल आणि डिस्प्ले सब-असेंबली डीसी लाईनवर बसवलेले आहेत.

पायरी 5. कूलिंग असेंब्ली, पंखे, नलिका आणि तापमान सेन्सर स्थापित आणि सील केले आहेत.

पायरी 6. 120kW वर पूर्ण लोड चाचणी कार्यक्षमता, पॉवर फॅक्टर आणि प्रति युनिट आवाज नोंदवते.

पायरी 7. 48-तास बर्न-इन सायकल चार्जिंग सत्रे आणि स्क्रीन प्लेबॅक एकत्र.

पायरी 8. अंतिम तपासणी आणि क्रेटिंग; प्लांटने 2024 पर्यंत 1 दशलक्ष युनिट्स पाठवले आहेत.

तुमच्या सेवा प्रवेशाशी 120kW डिस्प्ले युनिट जुळत आहे

जेव्हा तुमची साइट 480V व्यावसायिक सेवेसह उत्तर अमेरिकेत असेल किंवा 480V थ्री-फेज चालणाऱ्या कोणत्याही मार्केटमध्ये असेल तेव्हा हे युनिट सांगा. 120kW एक व्यावहारिक मध्यमवर्ग आहे: 160kW-अधिक कॅबिनेटच्या फीडरच्या मागणीशिवाय, 25-45 मिनिटांत बहुतेक प्रवासी EV साठी पूर्ण चार्ज. हे तुम्हाला इलेक्ट्रिकल इंस्टॉलेशनची गुंतागुंत न करता स्क्रीनद्वारे दुसरा महसूल प्रवाह देखील देते.

केवळ 208V किंवा 230/400V सेवा असलेल्या साइटसाठी ते खरेदी करू नका. हे इनपुट व्हेरियंट 480V वर निश्चित केले आहे, आणि ट्रान्सफॉर्मर जोडणे संपूर्ण बिंदूला पराभूत करते — जर ते तुमचे ग्रिड असेल तर आम्हाला 380V व्हेरिएंटसाठी विचारा.

आणि जर साइटवर थेट समोरच्या वरच्या बाजूला शयनकक्ष आहेत, तर बजेट वास्तविकपणे: अगदी 60dB रात्रीच्या वेळी घरामध्ये ऐकू येते. शेजाऱ्यांनी पहिली तक्रार नोंदवण्यापूर्वी साउंड बॅरियर किंवा रात्रीच्या पॉवर-कॅप शेड्यूलची योजना करा.

AMPPAL काय ऑफर करते जे स्थानिक वितरक करत नाहीत

कोटेशन पॅकेजमध्ये CE, TUV, UL, आणि CB प्रमाणपत्रांसह, Yueqing कडून फॅक्टरी-थेट किंमत.

रेखांकन मंजूरीनंतर 15-20 कार्य दिवसांचे वितरण; एका कंटेनरमधून MOQ.

OEM/ODM: तुमचा ब्रँड कॅबिनेट आणि डिस्प्ले बूट स्क्रीनवर.

आम्ही स्वतः 200+ स्टेशन्स चालवतो, त्यामुळे फील्ड वरून अभियांत्रिकी फीडबॅक डिझाइनमध्ये परत येतो.

स्पेअर पॅनेल आणि मॉड्यूल्ससह 2 वर्षांची वॉरंटी 5 कामकाजाच्या दिवसांमध्ये क्रॉस-शिप केली जाते.

यूएस जॉब साइटसाठी 120kW युनिट पॅकिंग आणि शिपिंग

1800 × 750 × 690 मिमी बॉडीसाठी स्टील-फ्रेम केलेल्या क्रेटमध्ये कॅबिनेट जहाजे सरळ असतात. डिस्प्ले फोम आणि प्लायवुडने कॅप केलेला आहे आणि CCS1 असेंब्ली पॅड केलेल्या आतील बॉक्समध्ये चालते.

क्रेटमध्ये काट्याचे खिसे आणि चार उचलण्याचे बिंदू असतात; क्रेट प्लॅन कोटेशनसह बाहेर पडतो जेणेकरून तुमचा फ्रेट फॉरवर्डर पोर्ट ते साइटपर्यंत ट्रकची योजना करू शकेल. युनिट नेहमी सरळ प्रवास करते, जे अंतर्गत बस बार आणि डिस्प्ले सील अबाधित ठेवते.

यूएस किंवा कॅनेडियन पोर्टसाठी अटी FOB Ningbo किंवा CIF आहेत. इन्व्हॉइस, पॅकिंग सूची, लॅडिंगचे बिल, मूळ प्रमाणपत्र आणि चाचणी अहवाल लोडिंगच्या 3 दिवसांच्या आत जारी केले जातात.

युनिट उतरल्यानंतर वॉरंटी, स्पेअर्स आणि सपोर्ट

मॉड्यूल, कंट्रोलर, डिस्प्ले आणि कूलिंग कव्हर करणारी 2-वर्षांची मानक वॉरंटी.

स्टॉकमध्ये अतिरिक्त पॉवर मॉड्यूल आणि पॅनेल; 5 कामकाजाच्या दिवसात क्रॉस-शिप एक्सचेंज.

दोष, फर्मवेअर आणि फॅनच्या वर्तनासाठी रिमोट OCPP डायग्नोस्टिक्स.

प्रथम-वेळच्या इंस्टॉलर्ससाठी व्हिडिओ कॉलद्वारे कमिशनिंग समर्थन.

फिल्टर्स, पंखे आणि टॉर्क चेक कव्हर करणारी त्रैमासिक देखभाल चेकलिस्ट.

480V साइट्स आणि मिश्र-वापर अतिपरिचित क्षेत्रांसाठी स्थापना टिपा

चुकीचे: युनिटला 208V पॅनेलमधून फीड करणे आणि पूर्ण शक्तीची अपेक्षा करणे. उजवीकडे: सेवेच्या प्रवेशद्वारावर AC480V±10% थ्री-फेज प्रदान करा.

चुकीचे: युनिट फक्त 50Hz आहे असे गृहीत धरून. उजवीकडे: ते 45-65Hz स्वीकारते, परंतु एनर्जिंग करण्यापूर्वी नेमप्लेटवरील स्थानिक वारंवारता निश्चित करा.

चुकीचे: पंखे एका कोपऱ्याकडे तोंड करून कॅबिनेट भिंतीवर ठेवणे. उजवीकडे: इंस्टॉलेशन मॅन्युअलमध्ये दर्शविलेले क्लीयरन्स ठेवा जेणेकरून फॅन कंट्रोल डिझाइन केल्याप्रमाणे कार्य करेल.

चुकीचे: गरम दिवसानंतर चाहत्यांना जबरदस्तीने वेग देणे. उजवीकडे: नियंत्रक त्यांना खाली उतरवू द्या; सक्तीचा वेग केवळ शक्ती वाया घालवतो आणि आवाज जोडतो.

चुकीचे: शेअर केलेल्या सेवेवर फेज बॅलन्सकडे दुर्लक्ष करणे. उजवीकडे: चालू करण्यापूर्वी इलेक्ट्रिशियनला तीन टप्प्यात लोडिंगची पडताळणी करा.

डेसिबलची काळजी घेणाऱ्या ऑपरेटरकडून फीडबॅक

ह्यूस्टन, टेक्सास, यूएसए मधील एका कंत्राटदाराने 2025 च्या सुरुवातीला किरकोळ प्लाझामध्ये दोन युनिट्स बसवल्या. प्रॉपर्टी मॅनेजरच्या मुख्य चिंतेची बाब म्हणजे शेजारील अपार्टमेंट ब्लॉकमधून होणारा आवाज; तीन महिन्यांनंतर फक्त 11 वाजता स्क्रीन ब्राइटनेसची तक्रार नोंदवली गेली, जी रात्रीच्या वेळापत्रकाने त्याच आठवड्यात निश्चित केली. तेव्हापासून चार्जिंग साइडला सेवा कॉलची आवश्यकता नाही.

टोरंटो, कॅनडातील एक शॉपिंग सेंटर मालक मॉलच्या 480V पॅनेलमधून युनिट्सना फीड करतो आणि ट्रान्सफॉर्मरची किंमत पूर्णपणे वाचवतो. इलेक्ट्रीशियनने कमिशनिंगच्या वेळी फेज लोडिंगची पुष्टी केली; त्यांची एकमात्र मुस्कटदाबी अशी आहे की डिस्प्ले टेम्प्लेट शिकण्यास थोडा वेळ लागला, तर चार्जिंग बाजू आठ महिन्यांपासून स्वच्छ आहे.

सिएटल, यूएसए मधील एका विकसकाने मिश्र-वापराच्या गॅरेजमध्ये एक युनिट ठेवले जेथे किरकोळ भाडेकरूला जाहिरात स्क्रीन हवी होती. भाडेकरूने त्यांच्या आवाजाच्या अभ्यासात 60dB कमाल मर्यादेची नोंद केली आहे आणि आता आणखी दोन मालमत्तांसाठी युनिट्सची योजना आखली आहे; छोटी तक्रार अशी आहे की हिवाळ्याच्या थंडीत CCS1 केबल अपेक्षेपेक्षा जास्त कडक वाटते, जी केबल जॅकेटची बाब आहे, चार्जरचा दोष नाही.

FAQ: 480V इनपुट, आवाज मर्यादा आणि 120kW आउटपुट

प्रश्न: हे युनिट 380V युरोपियन पॉवरवर चालू शकते?

उ: नाही, हा प्रकार AC480V±10% वर निश्चित केला आहे. तुमचा ग्रिड 230/400V असल्यास 380V आवृत्तीसाठी विचारा.

प्रश्न: 60dB खरोखर किती मोठा आहे?

उ: सामान्य संभाषणाच्या पातळीबद्दल, पूर्ण लोड अंतर्गत कॅबिनेटपासून 1 मीटरवर मोजले जाते.

प्रश्न: रात्री आवाज खराब होतो का?

उ: भार आणि उष्णतेची मागणी असेल तरच; पंख्याची गती घड्याळाच्या नव्हे तर तापमानाला अनुसरते.

प्रश्न: 480V वर 120kW युनिटला कोणत्या आकाराच्या फीडरची आवश्यकता आहे?

उ: मार्जिनपूर्वी पूर्ण लोडवर सुमारे 150A प्रति फेज; तुमच्या अभियंत्याने इनरश आणि भविष्यात जोडण्यासाठी हेडरूमसह ब्रेकरचा आकार दिला पाहिजे.

प्रश्न: 32-इंच स्क्रीन आवाज वाढवते का?

उत्तर: नाही, पॅनेल कोणत्याही वेळी निष्क्रियपणे थंड आणि पूर्णपणे शांत आहे.

प्रश्न: ट्रान्सफॉर्मर आवश्यक आहे का?

उ: तुमच्या साइटवर 480V थ्री-फेज असल्यास नाही; युनिट अशा सेवेशी थेट कनेक्ट करण्यासाठी डिझाइन केलेले आहे.

प्रश्न: वॉरंटीमध्ये काय समाविष्ट आहे?

A: 2 वर्षांचे मानक, पॉवर स्टेज, डिस्प्ले आणि कूलिंग सिस्टम कव्हर करते.

प्रश्न: आम्ही ते कॅनडामध्ये स्थापित करू शकतो?

उत्तर: होय, 480V तेथे मानक आहे आणि प्रमाणन दस्तऐवज युनिटसह पाठवले जातात.
