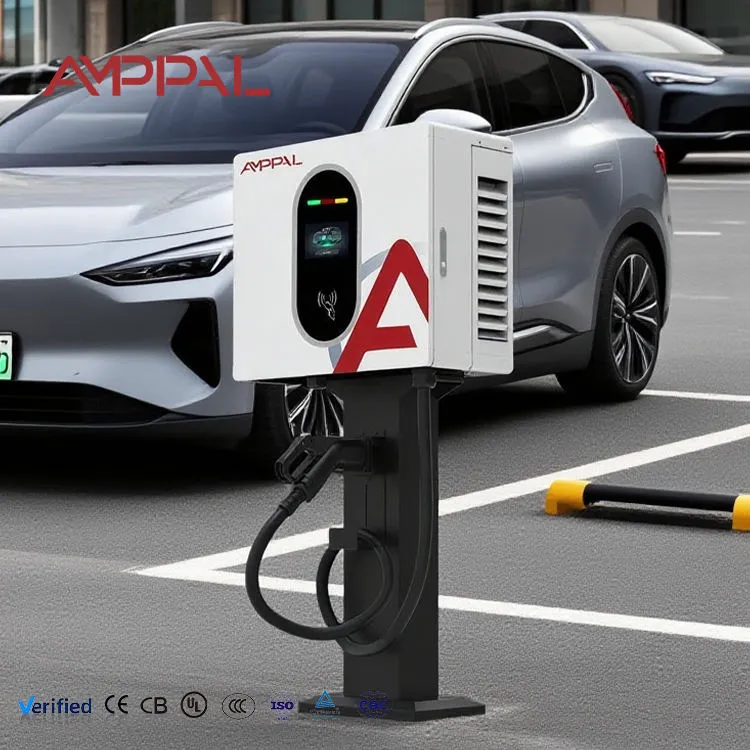

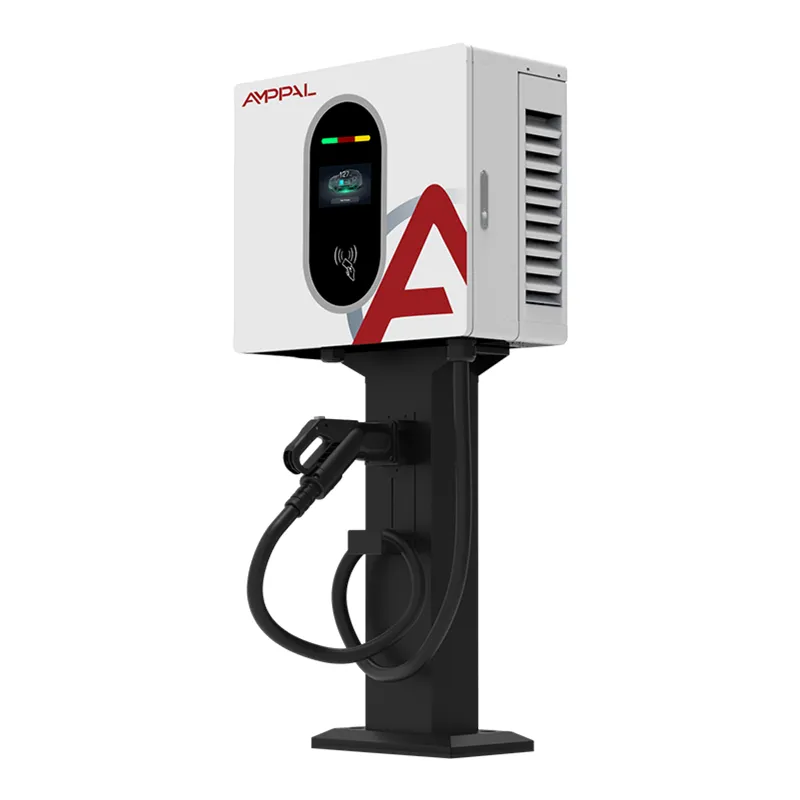

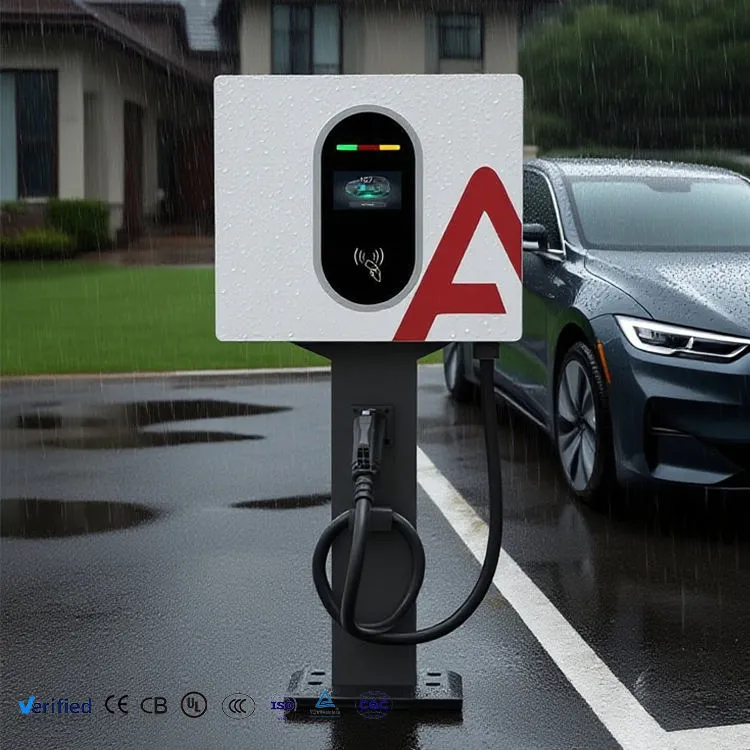

फ्लीट डेपोसाठी 40kW हाय-पॉवर वॉल-माउंट केलेले DC EV चार्जर

सर्वोच्च शक्ती आम्ही भिंतीवर ठेवू

चाळीस किलोवॅट ही वॉल माउंटिंगसाठी व्यावहारिक कमाल मर्यादा आहे आणि आम्ही त्याबद्दल थेट आहोत. याच्या वर, उष्णता आउटपुट आणि युनिट मास वॉल ब्रॅकेटला चुकीचे अभियांत्रिकी उत्तर बनवतात — तुम्हाला एक जड बॉक्स, सक्तीचे वेंटिलेशन प्रतिबंध आणि एक संरचनात्मक निराकरण जे बहुतेक इमारत मालक साइन ऑफ करण्यास नकार देतील. AF-DC-040-B-A-O-2-H अगदी त्या सीमेवर बसते.

त्याच्या खाली राहण्यासाठी तुम्हाला काय मिळते ते लक्षणीय आहे. काँक्रिटचा प्लिंथ नाही, केबलचा खंदक नाही, चार्जरलाच पार्किंग बेचे नुकसान नाही आणि तुम्ही फक्त भाड्याने देत असलेल्या पृष्ठभागावर कायमस्वरूपी बदल नाही. 2.2 मीटरच्या कमाल मर्यादेसह भूमिगत कार पार्कमध्ये, वॉल-माउंट केलेले युनिट हा एकमात्र पर्याय आहे जो शारीरिकरित्या कार्य करतो.

आउटपुट 200-1000VDC मध्ये 0-133A आहे — आमच्या 60kW आणि 120kW कॅबिनेटच्या समान व्होल्टेज विंडो, घरगुती रेडिएटरपेक्षा कमी भिंत क्षेत्र व्यापलेल्या बॉक्समधून.

काय वॉल माउंटिंग तुम्हाला वाचवते

कोणतीही नागरी कामे नाहीत: मजल्यावरील उभ्या असलेल्या कॅबिनेटला सामान्यत: पाया, कंड्युट रूटिंग आणि पुनर्स्थापना आवश्यक असते. वॉल माउंटिंग प्रकल्पाच्या खर्चातून ती रेषा पूर्णपणे काढून टाकते.

हरवलेली पार्किंग बे नाही: मजल्यावरील कॅबिनेट आणि त्याची सुरक्षा मंजुरी वापरण्यायोग्य क्षेत्र वापरते. भिंतीवर किंवा स्तंभाला बोल्ट केलेले, युनिट काहीही घेत नाही.

कमी छताखाली व्यवहार्य: ब्रॅकेटवर 660 मिमी उंच, ते तळघर कार पार्कमध्ये बसते जेथे 1.9-मीटर कॅबिनेट रॅम्प उंचीचे बंधन पार करू शकत नाही.

रिव्हर्सिबल इन्स्टॉलेशन: भाड्याने घेतलेल्या जागेवर युनिट भिंतीवरून येते आणि फिक्सिंग चांगले केले जाते. अनेक जमीनदार जेव्हा ते ग्राउंडवर्क नाकारतील तेव्हा ते हे मंजूर करतील.

आमच्या 20kW आणि 30kW मॉडेल्सप्रमाणेच 450 × 660 × 240 फूटप्रिंट: मिश्र-पॉवर साइट्स एक ब्रॅकेट डिझाइन आणि एक स्पेअर्स सूची सामायिक करतात.

133A पूर्ण व्होल्टेज श्रेणीत आउटपुट: वर्तमान रेटिंग टेलिंग ऑफ करण्याऐवजी 800V वर आहे, जिथे पातळ-निर्दिष्ट प्रतिस्पर्धी कमी पडतात.

तांत्रिक तपशील

साइट्स जेथे हे मॉडेल एकमेव योग्य आहे

भूमिगत आणि बहुमजली कार पार्क्स: कमाल मर्यादेची उंची आणि रॅम्प क्लीयरन्स मजल्यावरील कॅबिनेटला नकार देतात; कॉलम माउंटिंग या युनिटला योग्य आहे.

लीज्ड किरकोळ फोरकोर्ट: जे भाडेकरू जमीन मोडू शकत नाहीत त्यांना अजूनही साइटवर डीसी चार्जिंग हवे आहे.

ऐतिहासिक किंवा नियोजन-प्रतिबंधित शहर केंद्रे: नवीन रस्त्यावरील फर्निचर नाकारणारे अधिकारी अनेकदा विद्यमान संरचनेवर भिंत-निश्चित युनिटला परवानगी देतात.

कॉम्पॅक्ट शहरी फिलिंग स्टेशन्स: फोरकोर्ट क्षेत्र आधीच इंधन बेटे आणि अभिसरणासाठी वचनबद्ध आहे; दुकानाच्या इमारतीवरील भिंतीची जागा मोकळी आहे.

भिंतीवर विद्यमान थ्री-फेज बोर्ड असलेल्या डेपो इमारती: लहान केबल रन, कमीत कमी इंस्टॉलेशन मजूर, त्वरीत चालू करणे.

वॉल-माउंट मर्यादेवर थर्मल डिझाइन

95% कार्यक्षमतेवर चालणारा 40kW कन्व्हर्टर सुमारे दोन किलोवॅट उष्णता म्हणून नष्ट करतो. मजल्यावरील कॅबिनेटमध्ये उष्णता मोठ्या प्रमाणात असते आणि काम करण्यासाठी एक उंच चिमणी असते. भिंतीवर तुमच्याकडे एकही नाही, त्यामुळे वायुप्रवाहाचा मार्ग गृहीत धरण्याऐवजी अभियंता असावा.

बंदिस्त भागात सेवन कमी आहे, एक्झॉस्ट जास्त आहे आणि अंतर्गत गोंधळामुळे नियंत्रण इलेक्ट्रॉनिक्स आणि मीटर - ज्या घटकांची अचूकता ते शिजवतात तेव्हा गरम हवा बंद ठेवते. पंखे तापमान-नियंत्रित असतात आणि परिस्थितीनुसार कठोरपणे चालतात, जे निवासी ब्लॉकमध्ये युनिटला स्वीकार्यपणे शांत ठेवते.

आउटपुट रोलबॅक बायनरी ऐवजी प्रगतीशील आहे. सभोवतालचे तापमान आणि लोड मॉड्यूलचे तापमान त्याच्या मर्यादेकडे ढकलल्यास, चार्जर हळूहळू विद्युत प्रवाह कमी करतो आणि सत्रास जास्त वेळ लागतो. ते ट्रिप करत नाही आणि ड्रायव्हरला टाकत नाही. हे वर्तन मर्यादित एअर एक्स्चेंजसह बंद तळघर कार पार्कमध्ये सर्वात महत्त्वाचे आहे, जिथे ही युनिट्स बसवली जातात.

चाचणी आणि प्रमाणन रेकॉर्ड

EN IEC 61851-1:2019 आणि EN IEC 61851-23:2014 चे अनुपालन; प्रत्येक युनिटसह सीई दस्तऐवजीकरण आणि अनुक्रमित चाचणी अहवाल पाठवा.

या मॉडेलसाठी विशिष्ट विस्तारित थर्मल सोक — एनक्लोजर आणि मॉड्यूल तापमान लॉग असताना पूर्ण 40kW भार धरला जातो, कारण ही आमच्या वॉल-माउंट रेंजमध्ये सर्वाधिक उष्णता घनता आहे.

100% डायलेक्ट्रिक सामर्थ्य आणि इन्सुलेशन प्रतिरोध चाचणी.

कॅलिब्रेटेड संदर्भाविरूद्ध मीटर सत्यापन; प्रति युनिट स्तर 1.0 अचूकता पुष्टी केली आणि अनुक्रमांकाच्या विरूद्ध रेकॉर्ड केली.

IP54 पडताळणी आणि 96-तास मिठाचा स्प्रे एनक्लोजर फिनिशवर.

ब्रॅकेट आणि फिक्सिंग पुल-टेस्ट डेटा विनंतीवर उपलब्ध आहे — जेव्हा बिल्डिंग सर्व्हेअर इंस्टॉलेशनला मंजुरी देण्यापूर्वी स्ट्रक्चरल औचित्य विचारतो तेव्हा उपयुक्त.

मॅन्युफॅक्चरिंग टप्पे

1. गुड्स-इन येथे घटक पडताळणी: पॉवर मॉड्यूल, कॉन्टॅक्टर्स, मीटर, कनेक्टर आणि पंखे तपशीलवार तपासले जातात.

2. सीएनसी पंचिंग आणि प्रेस-ब्रेक बंदिस्त पॅनेल तयार करणे; एअरफ्लो ऍपर्चर हे पंच प्रोग्रामचा भाग आहेत, नंतर ड्रिल केले जात नाहीत.

3. फ्रेम आणि ब्रॅकेट इंटरफेसचे रोबोटिक वेल्डिंग, त्यानंतर सीम फिनिशिंग.

4. ओव्हन क्युअरसह पृष्ठभागाची तयारी आणि इलेक्ट्रोस्टॅटिक पावडर कोटिंग.

5. पॉवर ट्रेन असेंब्ली — मॉड्यूल्स, बसबार आणि अंतर्गत बाफलिंग स्थापित; सर्व पॉवर टर्मिनल टॉर्क केलेले आणि साक्षीदार चिन्हांकित.

6. नियंत्रण आणि मीटरिंग असेंब्ली, हार्नेस रूटिंग गरम हवेच्या मार्गापासून दूर राहते.

7. फर्मवेअर लोडिंग, सेन्सर कॅलिब्रेशन, संदर्भाविरूद्ध मीटर सत्यापन.

8. विस्तारित फुल-लोड थर्मल रन, सेफ्टी टेस्टिंग, आयपी चेक, नंतर एक्सपोर्ट पॅकिंग.

भिंतीवर 40kW, किंवा मजल्यावरील 60kW?

या पॉवर लेव्हलवरील बहुतेक खरेदीदार प्रत्यक्षात हा निर्णय घेत आहेत, म्हणून आमचे प्रामाणिक वाचन येथे आहे.

मजल्यावरील जागा अनुपलब्ध असताना, ग्राउंडवर्क निषिद्ध किंवा किफायतशीर नसताना, कमाल मर्यादेची उंची प्रतिबंधित असताना किंवा इंस्टॉलेशन उलट करता येण्यासारखे असताना 40kW वॉल युनिट निवडा. हे प्रति फेज सुमारे 60A काढते, जे अनेक विद्यमान व्यावसायिक मंडळे अपग्रेडशिवाय सामावून घेऊ शकतात.

जेव्हा तुमच्याकडे जागा आणि पुरवठ्याची क्षमता असेल, ड्युअल-गन ऑपरेशन हवे असेल किंवा सार्वजनिक फोरकोर्टसाठी लहान सत्रांची आवश्यकता असेल तेव्हा 60kW मजल्यावरील स्टँडिंग युनिट निवडा. प्रति किलोवॅट वितरीत करणे हे सहसा चांगले मूल्य असते आणि मजल्यावरील कॅबिनेटची सेवा करणे सोपे असते — तंत्रज्ञ प्लॅटफॉर्मवर न राहता जमिनीच्या पातळीवर उभे राहून काम करतात. दोन्ही पर्याय तुमच्यासाठी खरेखुरे असल्यास, फ्लोअर युनिट सामान्यतः मजबूत खरेदी असते. जेव्हा ते नसतात तेव्हा हे उत्पादन त्याचे स्थान मिळवते.

आम्ही प्रतिस्पर्धी 40kW युनिट्स विरुद्ध कसे निर्दिष्ट करतो

उच्च व्होल्टेजवर वर्तमान: आम्ही संपूर्ण 200-1000VDC विंडोमध्ये 133A धरतो. किंमतींची तुलना करण्यापूर्वी कोणत्याही पर्यायी 800V वर समान आकृतीची विनंती करा.

थर्मल डिरेटिंग अंतर्गत वर्तन: बंद जागेत 45°C वातावरणात काय होते ते विचारा. प्रगतीशील रोलबॅक सत्र चालू ठेवते; एक कठीण प्रवास नाही.

मीटरिंग: मानक म्हणून स्तर 1.0, प्रति अनुक्रमांक रेकॉर्ड केलेले कॅलिब्रेशन.

स्ट्रक्चरल डॉक्युमेंटेशन: ब्रॅकेट पुल-टेस्ट डेटा पुरवला जातो, जो व्यावसायिक जागेवर इमारत मंजूरी कमी करतो.

व्यावसायिक अटी: MOQ 1 युनिट मानक 15-20 कामकाजाच्या दिवसांच्या मुख्य वेळेसह; सानुकूल ब्रँडिंगसाठी 50 युनिट्स आणि 25-30 कार्य दिवस. दोन वर्षांची वॉरंटी, वाढवता येईल.

पॅकेजिंग, वजन आणि मालवाहतूक नियोजन

प्रत्येक युनिट पाच-लेयर कार्टनमध्ये सुमारे 540 × 750 × 330 मिमी, एकूण वजन अंदाजे 52 किलोग्रॅम आहे. तीन वॉल-माउंट केलेल्या मॉडेल्सपैकी हे सर्वात वजनदार आहे, म्हणून यांत्रिक हाताळणी किंवा इंस्टॉलेशन बिंदूवर दोन लोकांसाठी योजना करा.

उष्मा-उपचार केलेल्या फ्युमिगेशन-फ्री लाकडावर, पट्ट्या आणि ताणून गुंडाळलेल्या प्रति निर्यात पॅलेटवर दहा युनिट. 20-फूट कंटेनर सुमारे 80 पॅलेटाइज्ड युनिट्स घेते, 40-फूट उंच घन अंदाजे 170.

EXW, FOB Ningbo किंवा शांघाय, CIF आणि DDP बहुतेक युरोपियन आणि गल्फ गंतव्यांसाठी उपलब्ध अटी आहेत. नमुना युनिट 5-7 दिवसात हवाई किंवा एक्सप्रेस कुरिअरने जातात. शिपिंग दस्तऐवजांमध्ये व्यावसायिक बीजक, पॅकिंग सूची, अनुरूपतेची सीई घोषणा, अनुक्रमित चाचणी अहवाल आणि विनंतीवर मूळ प्रमाणपत्र समाविष्ट आहे.

समर्थन आणि सेवायोग्य भाग

पॉवर मॉड्यूल, कंट्रोल बोर्ड, मीटर, कॉन्टॅक्टर्स, पंखे आणि स्क्रीनवर दोन वर्षांची वॉरंटी.

पंखे एक सेवायोग्य वस्तू म्हणून मानले जातात आणि युनिट वेगळे करून तीस मिनिटांत साइटवर बदलले जाऊ शकतात - कारखान्यात परत येऊ नका.

कनेक्ट केलेल्या साइट्सवर OCPP वर रिमोट फॉल्ट-कोड पुनर्प्राप्ती; बहुतेक निदान भेटीशिवाय पूर्ण होतात.

सुटे भाग पुष्टी झाल्याच्या ४८ तासांच्या आत, एक्सप्रेस कुरिअरने ३-५ कामकाजाच्या दिवसांत पाठवले जातात.

त्रैमासिक फिल्टर साफ करणे हे एकच देखभालीचे कार्य आहे जे या मॉडेलवर सर्वात महत्त्वाचे आहे, त्याची उष्णता घनता लक्षात घेता. मॅन्युअल छायाचित्रांसह प्रक्रियेचे दस्तऐवजीकरण करते.

40kW वॉल युनिटसाठी विशिष्ट इंस्टॉलेशन चुका

चुकीचे: हलके ब्लॉकवर्क किंवा स्टड विभाजनाचे निराकरण करणे. उजवीकडे: प्रबलित काँक्रीट, ठोस दगडी बांधकाम किंवा उद्देशाने तयार केलेली स्टील फ्रेम. केबल आणि तोफा जोडण्यापूर्वी युनिट 45kg पेक्षा जास्त होते.

चुकीचे: वायुवीजन मुल्यांकन न करता सीलबंद तळघर खाडीमध्ये स्थापित करणे. उजवीकडे: स्पेसमध्ये एअर एक्सचेंजची पुष्टी करा. बंद खोलीत सतत दोन किलोवॅट उष्णता सभोवतालचे तापमान वाढवते आणि रोलबॅक ट्रिगर करते.

चुकीचे: जागा वाचवण्यासाठी युनिटला डोक्याच्या उंचीवर बसवणे. उजवीकडे: स्क्रीन डोळ्याच्या पातळीवर ठेवा आणि बंदुकीचे होल्स्टर आरामदायी आवाक्यात ठेवा. अस्ताव्यस्त एर्गोनॉमिक्स समर्थन कॉल आणि खराब झालेले केबल्स व्युत्पन्न करतात.

चुकीचे: चाळीस मीटर किंवा त्याहून अधिक धावण्यासाठी पुरवठा केबलचा आकार कमी करणे. उजवीकडे: वास्तविक मार्गावरील व्होल्टेज ड्रॉपची गणना करा 60A प्रति फेज, फक्त वर्तमान-वाहन क्षमता नाही.

चुकीचे: मागील मंजुरीशिवाय वॉल रिसेसमध्ये युनिट सील करणे. उजवे: कंसातील अंतर फॉलो करा. रीअर क्लिअरन्स हा कूलिंग डिझाइनचा भाग आहे, इंस्टॉलेशन प्राधान्य नाही.

स्थापित केलेल्या साइटवरील अहवाल

इस्तंबूलमधील एका शॉपिंग सेंटर ऑपरेटरने 2025 मध्ये तळघर स्तंभांवर सहा युनिट्स बसवल्या नंतर रॅम्प उंचीचे सर्वेक्षण अयशस्वी झाले. त्यांच्या प्रकल्प अभियंत्याने अहवाल दिला की निर्णायक तांत्रिक मुद्दा थर्मल रोलबॅक वर्तन होता — तळघर ऑगस्टमध्ये उबदार होते आणि त्यांना मागील पुरवठादाराच्या उपकरणासह कठीण प्रवासाचा अनुभव आला होता.

तिबिलिसी विमानतळावरील कार भाड्याने देणारी शाखा एका छताखाली चार युनिट चालवते. त्यांच्या फ्लीट पर्यवेक्षकाने नोंदवले की 133A हे भाड्याच्या दरम्यान परतलेले वाहन फिरवण्यासाठी पुरेसे आहे आणि वॉल माउंटने सर्व चार बे पूर्णपणे वापरण्यायोग्य ठेवल्या आहेत, जे कॅबिनेट लेआउटमध्ये नसते.

जर्मनीतील एका इंस्टॉलरने ज्याने यापैकी वीस पेक्षा जास्त निवासी ब्लॉक्समध्ये बसवले आहे त्यांनी एक सुसंगत मुद्दा मांडला: ब्रॅकेट पुल-टेस्ट डॉक्युमेंटेशन म्हणजे इमारत व्यवस्थापनाद्वारे याला मंजूरी मिळते आणि तो प्रत्येक प्रकल्पावर त्याची मागणी करतो.

सामान्य पूर्व-खरेदी प्रश्न

प्रश्न: भिंत ते घेऊ शकते?

A: युनिट सुमारे 45kg आहे. ठोस दगडी बांधकाम किंवा प्रबलित कंक्रीट आवश्यक आहे; आम्ही विनंतीनुसार ब्रॅकेटसाठी पुल-टेस्ट डेटा पुरवतो.

प्रश्न: त्याला कोणत्या पुरवठा करंटची आवश्यकता आहे?

A: पूर्ण लोड अंतर्गत 380V थ्री-फेजमध्ये अंदाजे 60A प्रति फेज.

प्रश्न: हे बंद भूमिगत कार पार्कमध्ये काम करेल?

उत्तर: होय, वायुवीजन मूल्यांकनाच्या अधीन आहे. ते पूर्ण भाराने सुमारे 2kW उष्णता सतत विसर्जित करते.

प्रश्न: सत्र किती वेगवान आहे?

A: साधारण 60kWh पॅकवर 20-80% साठी अंदाजे 45-55 मिनिटे, वाहनाचा BMS स्वीकारते त्या अधीन.

प्रश्न: 40kW हे सर्वात मोठे वॉल-माउंट केलेले युनिट आहे का?

उ: होय. याच्या वर आम्ही मजल्यावरील स्टँडिंग युनिट्स तयार करतो, कारण वॉल माउंटिंग योग्य अभियांत्रिकी उपाय म्हणून थांबते.

प्रश्न: त्याऐवजी पोल-माउंट करता येईल का?

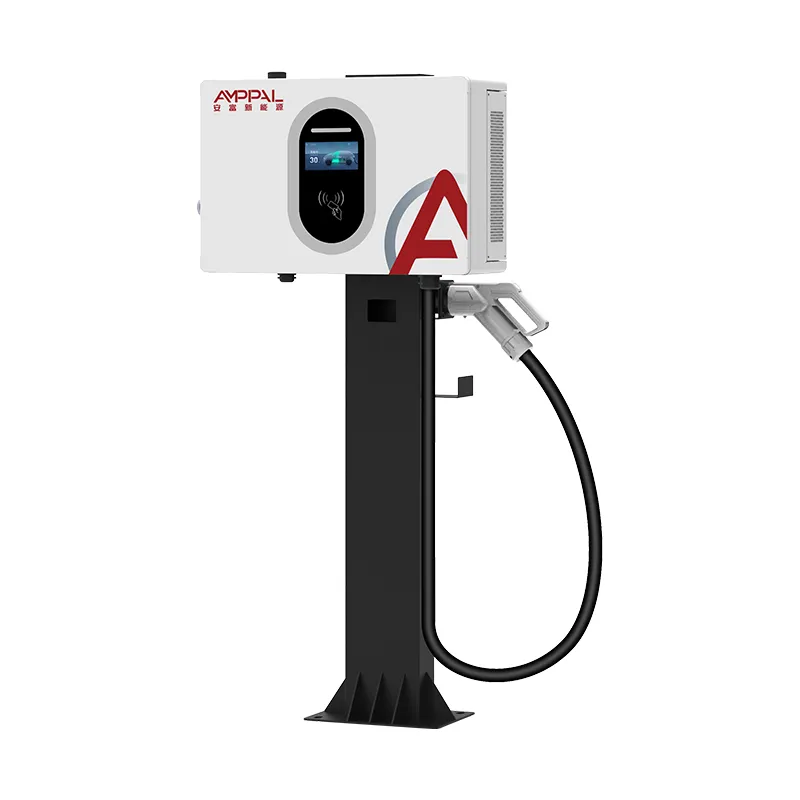

उ: होय, आमच्या पोल-माउंट किटसह, पोलला लोडसाठी रेट केले असल्यास. ऑर्डरच्या वेळी निर्दिष्ट करा.

प्रश्न: ते ड्युअल गनचे समर्थन करते का?

उत्तर: नाही. ही एकल-बंदुक आहे. एकाच वेळी मल्टी-वाहन चार्जिंगसाठी, आमच्या स्प्लिट-प्रकार पॉवर कॅबिनेट पहा.

प्रश्न: निवासी इमारतीतील आवाजाची पातळी किती असते?

A: पंखे वेग-नियंत्रित आणि अर्धवट लोडवर शांत असतात. मर्यादित जागेत सतत पूर्ण भार असताना, बाहेरच्या एअर कंडिशनिंग कंडेन्सरशी तुलना करता येईल अशा आवाजाची अपेक्षा करा.
