व्यावसायिक पार्किंगसाठी 20kW वॉल-माउंट केलेले DC फास्ट EV चार्जिंग स्टेशन

थ्री-फेज डीसी चार्जिंगमध्ये प्रवेश बिंदू

AF-DC-020-B-A-O-2-H जिथे आमची थ्री-फेज DC रेंज सुरू होते. हे AC380V काढते, अंतर्गत रूपांतरित होते आणि 200V आणि 1000VDC दरम्यान कुठेही 0-67A वितरित करते. ते व्होल्टेज कमाल मर्यादा लक्षात घेण्यासारखे तपशील आहे — 1000V साधारणपणे खूप मोठ्या कॅबिनेटसाठी राखीव आहे आणि याचा अर्थ असा आहे की हे छोटे युनिट अजूनही 800V वाहन प्लॅटफॉर्मशी बोलू शकते जे स्वस्त 500V-मर्यादित चार्जर पूर्णपणे नाकारेल.

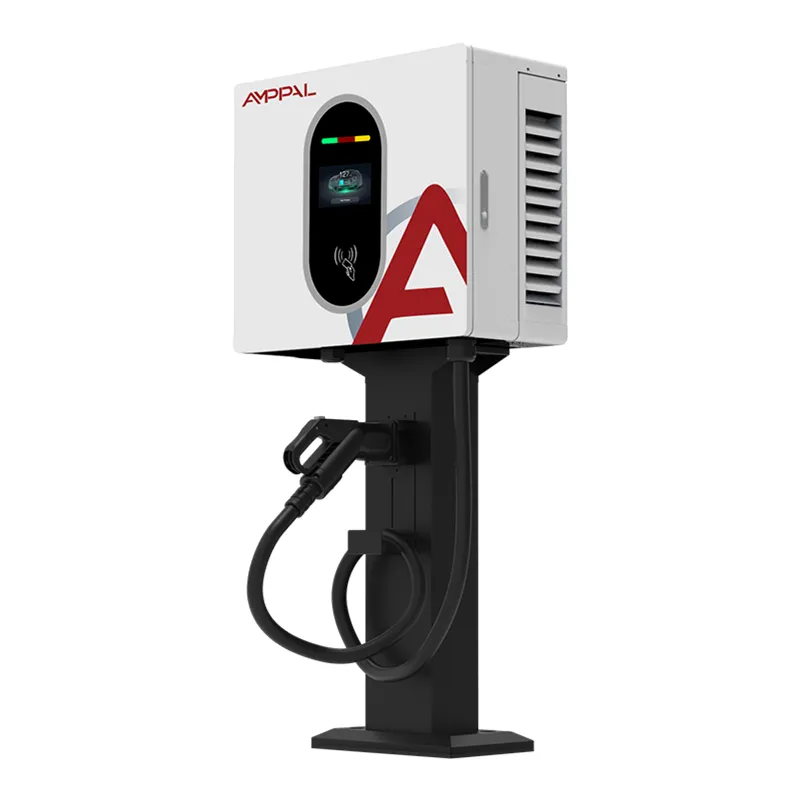

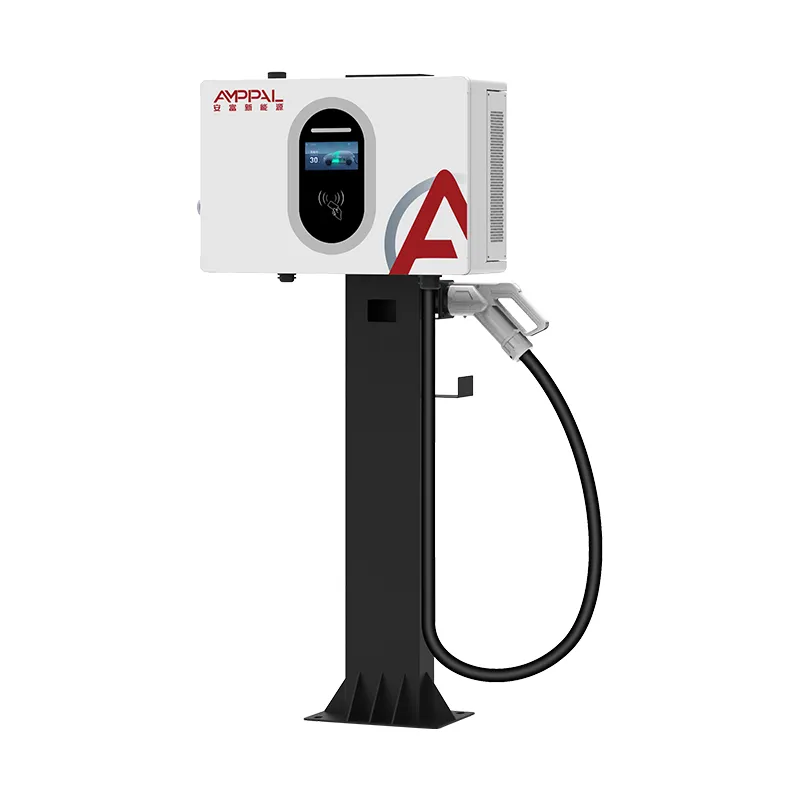

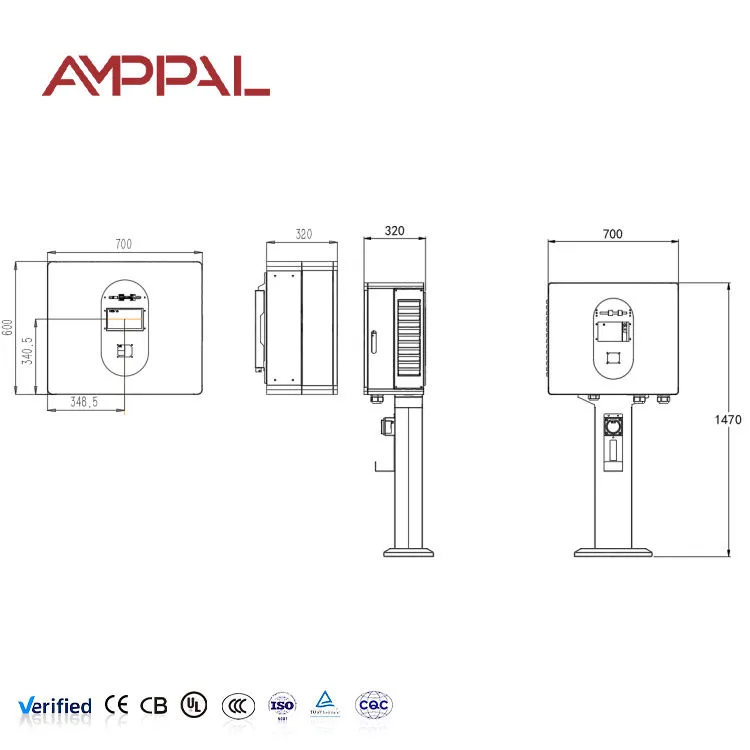

भौतिकदृष्ट्या तो भिंतीच्या कंसात 450 × 660 × 240 मिमी बॉक्स आहे. प्लिंथ नाही, पाया नाही, कार पार्कमध्ये केबल ट्रेंच नाही. भिंतीवर आधीपासून तीन-फेज पॉवर असलेल्या साइटसाठी, दोन इलेक्ट्रिशियनसाठी इन्स्टॉलेशन सहसा अर्धा दिवस काम असते.

आम्ही हे मॉडेल अशा खरेदीदारांसाठी तयार केले आहे ज्यांना DC गतीची आवश्यकता आहे परंतु 60kW कॅबिनेटचे समर्थन करू शकत नाही — लहान हॉटेल्स, कार्यशाळा, डीलरशिप सर्व्हिस बे आणि कोणीही स्केलिंग करण्यापूर्वी सशुल्क चार्जिंगची चाचणी करत आहे.

20kW प्लॅटफॉर्मच्या मागे डिझाइन निवडी

20kW युनिटवर 1000V आउटपुट कमाल मर्यादा: या पॉवर क्लासमध्ये दुर्मिळ. तुमच्या मार्केटमध्ये येणाऱ्या 800V-आर्किटेक्चर वाहनांच्या विरूद्ध खरेदीचा भविष्यात पुरावा आहे.

0-67A सतत रेटिंग: वरच्या टोकाला कमी होण्याऐवजी संपूर्ण व्होल्टेज बँडमध्ये प्रवाह स्थिर ठेवला जातो, जिथे बजेट युनिट्स शांतपणे कामगिरी गमावतात.

लेव्हल 1.0 मीटरिंग अचूकता: बिलिंग-ग्रेड मापन, त्यामुळे ग्राहकाने शुल्कावर विवाद केल्यास कमाईचे आकडे उभे राहतात.

आमच्या 30kW आणि 40kW मॉडेल्ससह 450 × 660 × 240 संलग्नक सामायिक केले: एक स्पेअर-पार्ट्स इन्व्हेंटरी, एक माउंटिंग टेम्पलेट, तीन पॉवर लेव्हल्स. तुम्ही नंतर साइट विस्तृत केल्यास उपयुक्त.

4.3-इंच टच स्क्रीन: आमच्या मजल्यावरील युनिट्सवरील 7-इंच पॅनेलपेक्षा लहान, मुद्दाम निवडलेले — क्रॅक करण्यासाठी कमी काच, कमी बदलण्याची किंमत आणि स्थिती आणि दरासाठी पुरेसे क्षेत्र.

कार्ड, QR आणि संकेतशब्द प्रवेश अंगभूत: खरेदी करण्यासाठी किंवा वायर करण्यासाठी वेगळा प्रवेश नियंत्रक नाही.

तांत्रिक तपशील

20kW DC वॉल बॉक्सला शोभेल अशा साइट

हॉटेल आणि सर्व्हिस-अपार्टमेंट कार पार्क्स: अतिथी तासांसाठी पार्क करतात; 20kW प्रति तास अंदाजे 20kWh परत करतो, रात्रभर पूर्ण चार्ज करण्यासाठी आणि रात्रीच्या जेवणासाठी उपयुक्त टॉप-अपसाठी पुरेसे आहे.

डीलरशिप सर्व्हिस बे: हाय-पॉवर बे न बांधता सर्व्हिस अपॉइंटमेंट दरम्यान ग्राहक कार 30% वरून 80% पर्यंत आणा.

हलके व्यावसायिक डेपो: एका थ्री-फेज बोर्डवरील तीन किंवा चार युनिट्स एका लहान व्हॅनच्या ताफ्याला धक्कादायक वेळी परत येतात.

कर्मचाऱ्यांना चार्जिंग ऑफर करणाऱ्या कार्यालयीन इमारती: आठ तासांचा अंदाजे निवास वेळ उच्च उर्जा अनावश्यक आणि व्यर्थ बनवते.

म्युनिसिपल आणि युटिलिटी यार्ड: मजबूत IP54 एन्क्लोजर, -25°C ते +50°C ऑपरेटिंग रेंज, फॅन्सच्या पलीकडे सेवेसाठी कोणतेही हलणारे भाग नाहीत.

पॉवर चेनच्या आत

थ्री-फेज इनपुट EMI फिल्टर आणि सर्ज अरेस्टरमधून सक्रिय रेक्टिफायरमध्ये जातो, जे पॉवर फॅक्टर उच्च आणि हार्मोनिक विकृती कमी ठेवते. खराब रेक्टिफायर डिझाईन तुमच्या वीज बिलावर रिऍक्टिव्ह-पॉवर पेनल्टी म्हणून दर्शविले जाते जे दोष म्हणून दिसण्याच्या खूप आधी.

DC बसमधून, पृथक DC/DC कनवर्टर बॅटरी मॅनेजमेंट सिस्टम विनंती करत असलेल्या व्होल्टेजचा मागोवा घेतो. आउटपुट लेव्हल 1.0 अचूकतेवर नियमन केल्यामुळे, स्क्रीनवरील उर्जेची आकृती व्यावसायिक बिलिंगसाठी पॅकमध्ये प्रवेश केलेल्या गोष्टीशी जुळते.

संरक्षण एकवचन ऐवजी स्तरित आहे: कॉन्टॅक्टर बंद होण्यापूर्वी इन्सुलेशन मॉनिटरिंग, सत्रादरम्यान सतत अवशिष्ट-वर्तमान शोध, मॉड्यूलवर जास्त-तापमान रोलबॅक आणि एक यांत्रिक आणीबाणी स्टॉप जो फर्मवेअरला असे करण्यास सांगण्याऐवजी थेट कॉन्टॅक्टर कॉइल कापतो.

रेषा सोडण्यापूर्वी आम्ही काय चाचणी करतो

100% युनिट्सवर डायलेक्ट्रिक विसंड आणि इन्सुलेशन रेझिस्टन्स — सॅम्पलिंग प्लॅन नाही.

पातळी 1.0 अचूकतेच्या दाव्याची पुष्टी करण्यासाठी कॅलिब्रेटेड संदर्भ मीटर विरुद्ध मीटरिंग सत्यापन.

मॉड्यूल आणि बसबार जॉइंट्सच्या थर्मल इमेजिंगसह 20kW वर पूर्ण-लोड भिजवा; सैल टॉर्क येथे हॉट स्पॉट म्हणून दिसून येतो.

इमर्जन्सी स्टॉप रिस्पॉन्स टाइमिंग, प्रत्येक युनिटवर प्रत्यक्ष तपासणी केली जाते.

IP54 स्प्रे आणि प्रत्येक बॅचमधील उत्पादन नमुन्यांची धूळ पडताळणी, तसेच संलग्नक फिनिशवर 96-तास मीठ स्प्रे.

EN IEC 61851-1 आणि 61851-23 चे अनुपालन; सीई दस्तऐवजीकरण मालांसह पाठवले जाते.

हे चार्जर तयार करण्याचे आठ टप्पे

स्टेज 1 — घटक सेवन: रेक्टिफायर मॉड्यूल, कॉन्टॅक्टर्स, मीटर आणि कनेक्टर स्टॉक एंट्रीपूर्वी डेटाशीटवर सत्यापित केले जातात.

स्टेज 2 — शीट मेटल: CNC पंच आणि प्रेस ब्रेक संलग्नक बनवतात; सुसंगत फ्लँज भूमिती ही दरवाजा गॅस्केट सील बनवते.

स्टेज 3 — वेल्डिंग: पुनरावृत्ती होण्यासाठी स्ट्रक्चरल जोडांवर रोबोटिक सीम वेल्डिंग.

स्टेज 4 — पृष्ठभाग समाप्त: degrease, फॉस्फेट, इलेक्ट्रोस्टॅटिक पावडर कोट, ओव्हन उपचार.

स्टेज 5 — इलेक्ट्रिकल असेंब्ली: मॉड्यूल, बसबार आणि हार्नेस फिट; प्रत्येक पॉवर टर्मिनलला विशिष्टतेनुसार टॉर्क केले आणि चिन्हांकित केले.

स्टेज 6 — फर्मवेअर आणि कॅलिब्रेशन: सॉफ्टवेअर लोड केलेले, व्होल्टेज आणि वर्तमान सेन्सर कॅलिब्रेटेड, मीटर सत्यापित.

स्टेज 7 — रन-इन आणि सुरक्षा चाचणी: थर्मल मॉनिटरिंगसह पूर्ण-लोड ऑपरेशन, नंतर सुरक्षा बॅटरी.

स्टेज 8 — पॅक आणि पॅलेटाइज: फोम-संरक्षित पुठ्ठा, ओलावा अडथळा, निर्यात पॅलेट.

20kW, 30kW किंवा 40kW — वर्तमान रेटिंग वाचणे

हे तीन मॉडेल एक संलग्नक सामायिक करतात आणि मुख्यतः आउटपुट करंटमध्ये भिन्न आहेत: अनुक्रमे 67A, 100A आणि 133A. चार्जिंगची वेळ दिलेल्या पॅक व्होल्टेजवर करंटवर अवलंबून असल्याने, व्यावहारिक फरक सरळ आहे — 60kWh कारला 20kW वर तीन तास, 30kW वर दोन, 40kW वर नव्वद मिनिटे लागतात.

20kW निवडा जेव्हा निवास वेळ चार तास किंवा त्याहून अधिक असेल आणि तुमचे ग्रिड कनेक्शन माफक असेल. हे प्रति फेज अंदाजे 30A काढते, जे बहुतेक लहान व्यावसायिक पुरवठा अपग्रेडशिवाय शोषून घेतात.

जेव्हा पार्किंग वेगाने चालू होते किंवा तुम्ही मोठ्या पॅकसह व्हॅन चार्ज करत असता तेव्हा 30kW किंवा 40kW पर्यंत हलवा. पुरवठ्याची बाजू लक्षात ठेवा: 40kW 20kW च्या इनपुट करंटच्या दुप्पट खेचते आणि चार्जरच्या किंमतीपेक्षा अनेकदा तेच उत्तर ठरवते.

जिथे आम्ही स्वस्त 20kW युनिट्सपेक्षा वेगळे आहोत

व्होल्टेज श्रेणी: अनेक 20kW युनिट्स 500V किंवा 750V वर थांबतात. आमचे 1000V पर्यंत पोहोचते, त्यामुळे 800V वाहने येतात तेव्हाही ते कार्य करते.

मीटरिंग: खर्च-जोडलेल्या पर्यायाऐवजी मानक म्हणून पातळी 1.0 अचूकता.

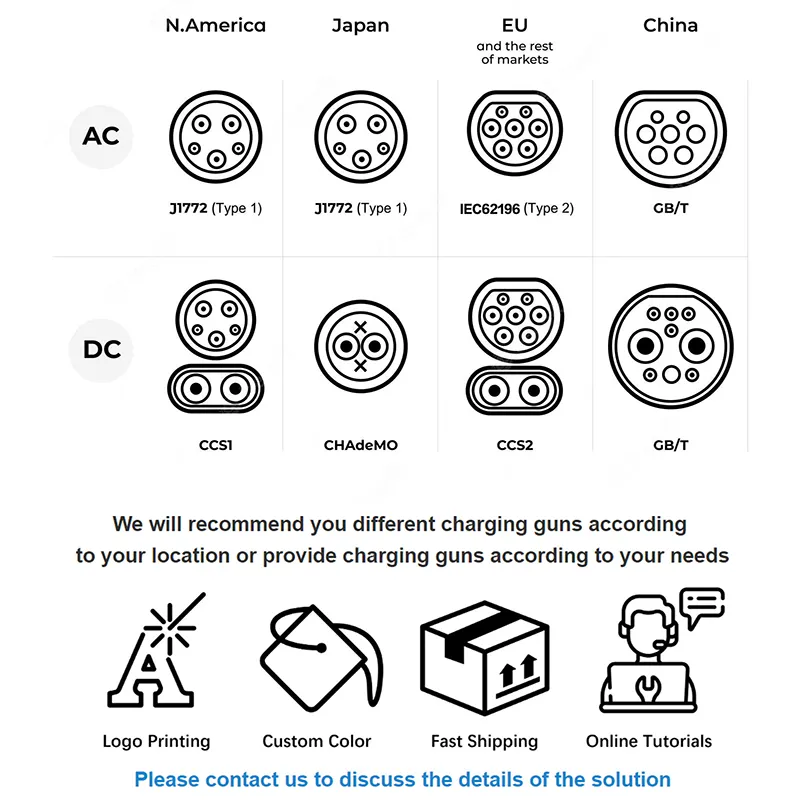

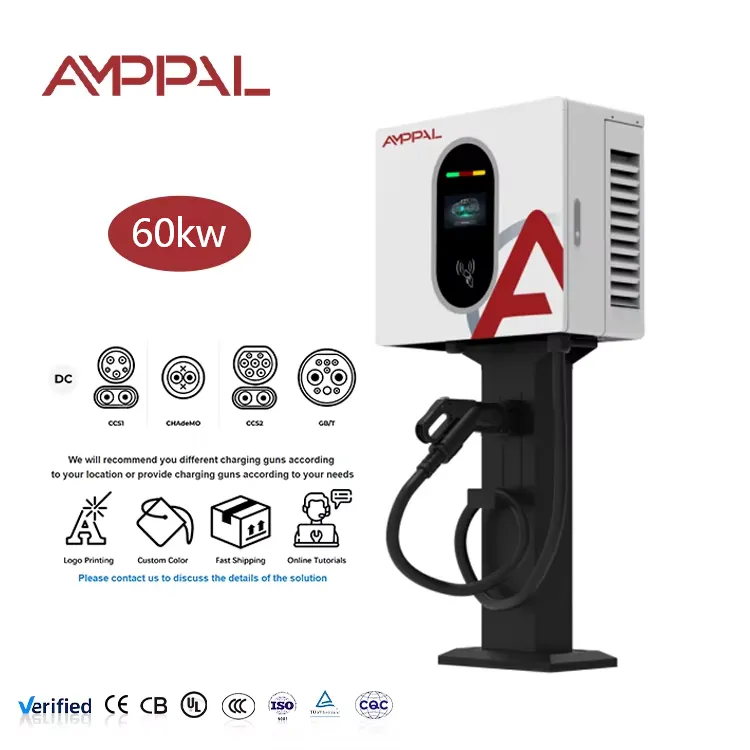

कनेक्टर लवचिकता: CCS1, CCS2, CHAdeMO, GB/T आणि NACS सर्व एकाच प्लॅटफॉर्मवर उपलब्ध आहेत — तुम्ही एका निर्यात बाजारासाठी लॉक केलेले नाही.

20/30/40kW मधील भागांची समानता: तुम्ही मिश्रित साइट चालवल्यास स्टॉक करण्यासाठी कमी सुटे.

लीड टाइम 15-20 कार्य दिवस मानक; सानुकूल ब्रँडिंगसह 25-30. MOQ 1 युनिट मानक आहे, सानुकूल रंग किंवा लोगोसाठी 50 युनिट्स.

निर्यात पॅकिंग आणि मालवाहतूक

ईपीई फोम आणि डेसिकेंट-सीलबंद पॉली लाइनरसह पाच-लेयर कार्टनमध्ये युनिट्स स्वतंत्रपणे पाठवतात. कार्टनची परिमाणे 42kg जवळ एकूण वजनासह सुमारे 540 × 750 × 330 मिमी धावतात, म्हणून एक युनिट दोन-व्यक्ती लिफ्ट आहे.

बारा युनिट्स स्टँडर्ड एक्सपोर्ट पॅलेटमध्ये बसतात, उष्णतेवर उपचार केलेल्या फ्युमिगेशन-फ्री लाकडावर पट्ट्याने बांधलेले आणि ताणून गुंडाळलेले. 20-फूट कंटेनर पॅलेटाइज्ड सुमारे 96 युनिट्स घेते.

व्यापार अटी: EXW, FOB Ningbo किंवा शांघाय, CIF, आणि DDP बहुतेक युरोपियन आणि गल्फ गंतव्यांसाठी. नमुना ऑर्डर सामान्यतः 5-7 दिवसात हवाई किंवा एक्सप्रेस कुरिअरने जातात; कंटेनर शिपमेंट सामान्य सेलिंग वेळापत्रकांचे पालन करतात. निर्यात दस्तऐवजांमध्ये बीजक, पॅकिंग सूची, CE DoC आणि युनिट चाचणी अहवाल यांचा समावेश होतो.

सेवा अटी

पॉवर मॉड्यूल, मीटर, कॉन्टॅक्टर्स आणि स्क्रीनसह संपूर्ण युनिटवर दोन वर्षांची वॉरंटी.

OCPP-आधारित रिमोट डायग्नोस्टिक्स जिथे साइटची कनेक्टिव्हिटी आहे; वर्णनावरून अंदाज लावण्याऐवजी आम्ही फॉल्ट लॉग वाचतो.

फॉल्ट कन्फर्मेशनच्या 48 तासांच्या आत स्पेअर्स पाठवले जातात, कुरिअरद्वारे ट्रान्झिटमध्ये 3-5 कामकाजाचे दिवस.

पर्यायी प्री-शिपमेंट स्पेअर किट — एक स्पेअर मॉड्यूल आणि कॉन्टॅक्टर सेट — जे दुर्गम प्रदेशांना सेवा देणारे वितरक सहसा घेतात.

इंस्टालेशन मॅन्युअल, वायरिंग स्कीमॅटिक आणि कमिशनिंग चेकलिस्ट इंग्रजीमध्ये; व्हॉल्यूम ऑर्डरच्या विनंतीवर इतर भाषा.

टाळण्यासारख्या पाच कमिशनिंग त्रुटी

चुकीचे: चार्जरच्या आउटपुट kW वर अपस्ट्रीम ब्रेकरचा आकार बदलणे. उजवीकडे: वर्तमान इनपुट करण्यासाठी आकार - पूर्ण लोडवर अंदाजे 30A प्रति फेज, अधिक मार्जिन.

चुकीचे: पोकळ विभाजन भिंतीवर युनिट बसवणे. उजवीकडे: दगडी बांधकाम किंवा स्टील फ्रेमवर माउंट करा. केबलच्या आधी त्याचे वजन सुमारे 38 किलोग्रॅम आहे.

चुकीचे: फेज रोटेशन अनचेक सोडणे. उजवीकडे: कमिशनिंगच्या वेळी अनुक्रम सत्यापित करा; सक्रिय रेक्टिफायर धावण्याऐवजी दोष नोंदवतो आणि तो कॉल-आउट टाळता येण्याजोगा असतो.

चुकीचे: थेट वर केबल ट्रेसह व्हेंट मार्ग अवरोधित करणे. उजवीकडे: हवेच्या प्रवाहासाठी 300 मिमी वर आणि खाली स्पष्ट ठेवा.

चुकीचे: ज्ञात लोड विरुद्ध मीटर रीडिंग सत्यापित करण्यापूर्वी दर सेट करणे. उजवीकडे: चालू करताना एकदा तपासा — टॅरिफ योग्यरित्या कॉन्फिगर केले असल्यासच स्तर 1.0 अचूकता मदत करते.

साइट इंस्टॉलेशन्सच्या नोट्स

Kraków बाहेरील एका 32 खोल्यांच्या हॉटेलने 2025 मध्ये मागील कार पार्कमध्ये चार युनिट्स बसवल्या. त्यांच्या देखभाल लीडने सांगितले की निर्णायक घटक किंमत नसून वॉल माउंट आहे — कार पार्कची पृष्ठभाग भाड्याने दिली आहे आणि त्यांना मजल्यावरील स्टँडिंग कॅबिनेटसाठी पाया घालण्याची परवानगी नाही.

मलेशियातील एक व्हॅन भाड्याने देणारा ऑपरेटर दोन शाखांमध्ये सहा युनिट चालवतो. त्यांनी पहिल्या वर्षी एक खरी समस्या नोंदवली: पावसाळ्याच्या सकाळी स्क्रीनवर कंडेन्सेशन, हार्डवेअरमध्ये कोणताही बदल करण्याऐवजी विद्यमान छताखाली दोन युनिट्स पुनर्स्थित करून निराकरण केले.

UAE मधील एका इलेक्ट्रिकल कॉन्ट्रॅक्टरने ज्याने यापैकी तीस पेक्षा जास्त इन्स्टॉल केले आहे त्यांनी टिप्पणी केली की 20/30/40kW चे सामायिक संलग्नक त्याचे काम सोपे करते — समान ब्रॅकेट, समान केबल एंट्री, क्लायंटने कोणत्या पॉवर लेव्हलची ऑर्डर दिली आहे याची पर्वा न करता समान कमिशनिंग पायऱ्या.

प्रश्न खरेदीदार ऑर्डर करण्यापूर्वी विचारतात

प्रश्न: मला कोणत्या पुरवठा क्षमतेची आवश्यकता आहे?

A: पूर्ण आउटपुटवर 380V थ्री-फेज फीडवर सुमारे 30A प्रति फेज. ऑर्डर देण्यापूर्वी तुमच्या बोर्डाकडे हेडरूम असल्याची खात्री करा.

प्रश्न: 1000V श्रेणी म्हणजे 800V कार जलद चार्ज करते?

A: याचा अर्थ ते त्यांना 20kW वर अजिबात चार्ज करते. उच्च-व्होल्टेज प्लॅटफॉर्मना खरोखर जलद सत्रांसाठी आमच्या 120kW+ श्रेणीची आवश्यकता आहे.

प्रश्न: मीटर ग्राहकांना बिल देण्यासाठी पुरेसे अचूक आहे का?

A: होय, स्तर 1.0. कमिशनिंग करताना संदर्भ लोड विरुद्ध सत्यापित करा आणि त्यानुसार तुमचे दर कॉन्फिगर करा.

प्रश्न: मी ते छतशिवाय घराबाहेर लावू शकतो का?

A: IP54 परवानगी देतो. छत अजूनही स्क्रीन आणि गॅस्केटचे आयुष्य वाढवते, विशेषतः उच्च-अतिनील किंवा पावसाळी हवामानात.

प्रश्न: मी कोणता कनेक्टर निर्दिष्ट करावा?

A: युरोप आणि बहुतेक मध्य पूर्वेसाठी CCS2, उत्तर अमेरिकेसाठी CCS1 किंवा NACS, चीनसाठी GB/T, CHAdeMO जेथे जुने जपानी मॉडेल सामान्य आहेत.

प्रश्न: मी नंतर 20kW चे युनिट 30kW वर अपग्रेड करू शकतो का?

उ: नाही — पॉवर मॉड्यूल वेगळे आहेत. आपल्याला आवश्यक असलेले रेटिंग ऑर्डर करा; संलग्नक एकसारखे असल्याने इलेक्ट्रॉनिक्स अदलाबदल करण्यायोग्य बनत नाही.

प्रश्न: निवासी सेटिंगमध्ये किती गोंगाट आहे?

A: पंखा-कूल्ड आणि वेग-नियंत्रित. अर्धवट लोडवर ते शांत आहे; सतत पूर्ण भार असताना बाहेरच्या एअर कंडिशनिंग युनिट प्रमाणेच ऐकू येण्याजोगा पंख्याचा आवाज अपेक्षित आहे.

प्रश्न: बॉक्समध्ये काय समाविष्ट आहे?

A: चार्जर, वॉल ब्रॅकेट, चार्जिंग केबल आणि बंदूक, इंस्टॉलेशन मॅन्युअल आणि चाचणी प्रमाणपत्र. केबलची लांबी मानक म्हणून 5 मीटर आहे.
