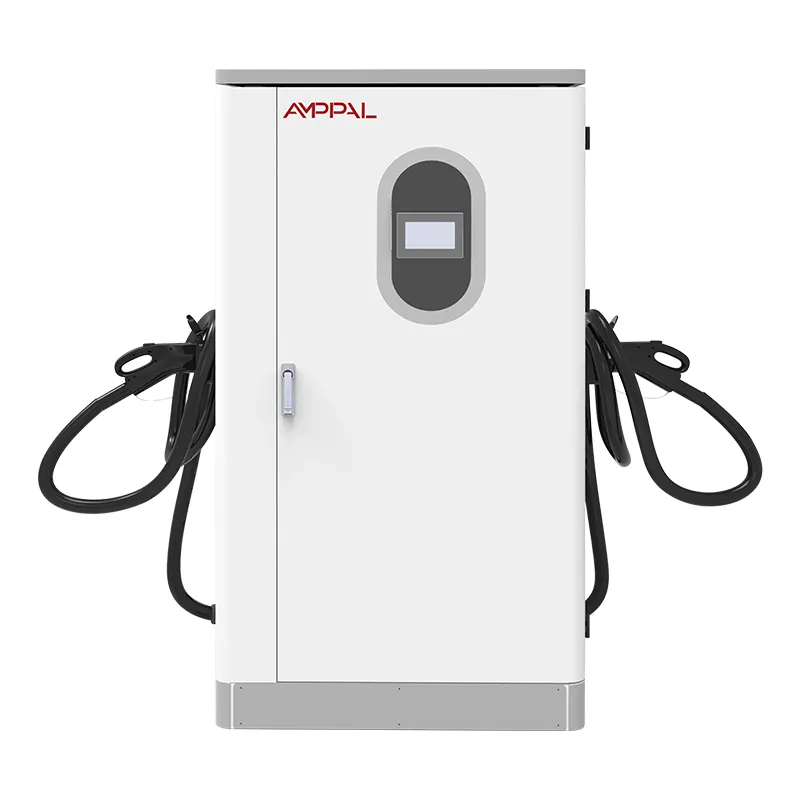

उच्च-व्होल्टेज फ्लीट चार्जिंगसाठी 480kW अल्ट्रा-हाय-पॉवर DC फास्ट ईव्ही चार्जर

स्टेशनच्या प्रतिष्ठेसाठी 480kW कॅबिनेट काय करते

कोणीही 480kW कॅबिनेटच्या पुढे जात नाही आणि ते काय करते ते विचारत नाही. शेजारीच स्टेशन का नाही हा प्रश्न आहे. AMPPAL ने 200+ चार्जिंग स्टेशन बनवले आणि चालवले आहेत आणि 480kW युनिट्स फ्लॅगशिप साइट्सवर अँकर करतात - स्टेशन हे बॉक्सेसची रांग नसून पायाभूत सुविधांची खूण आहे हे दृश्यमान विधान आहे.

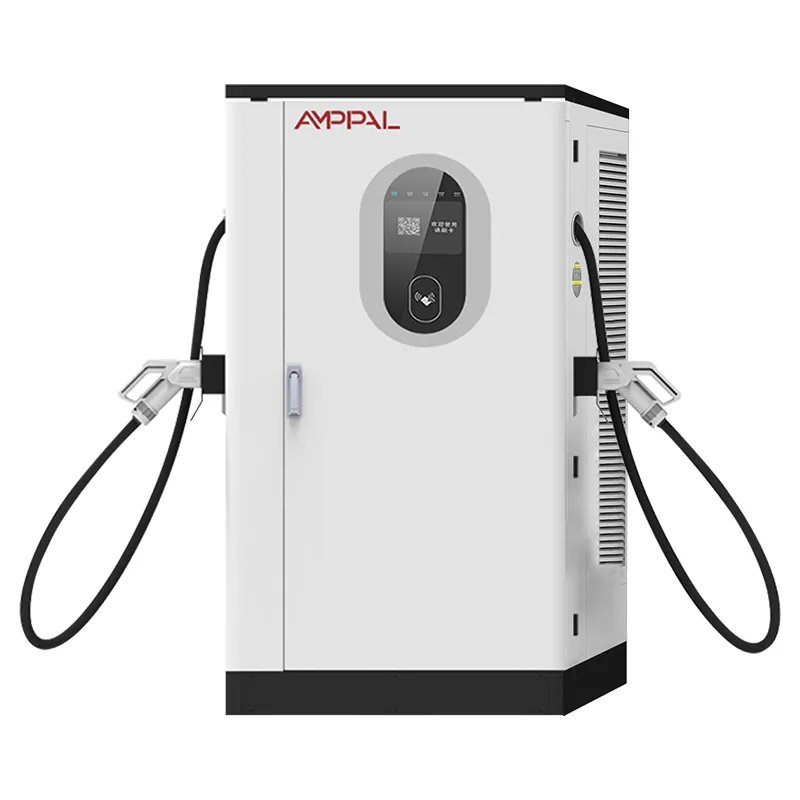

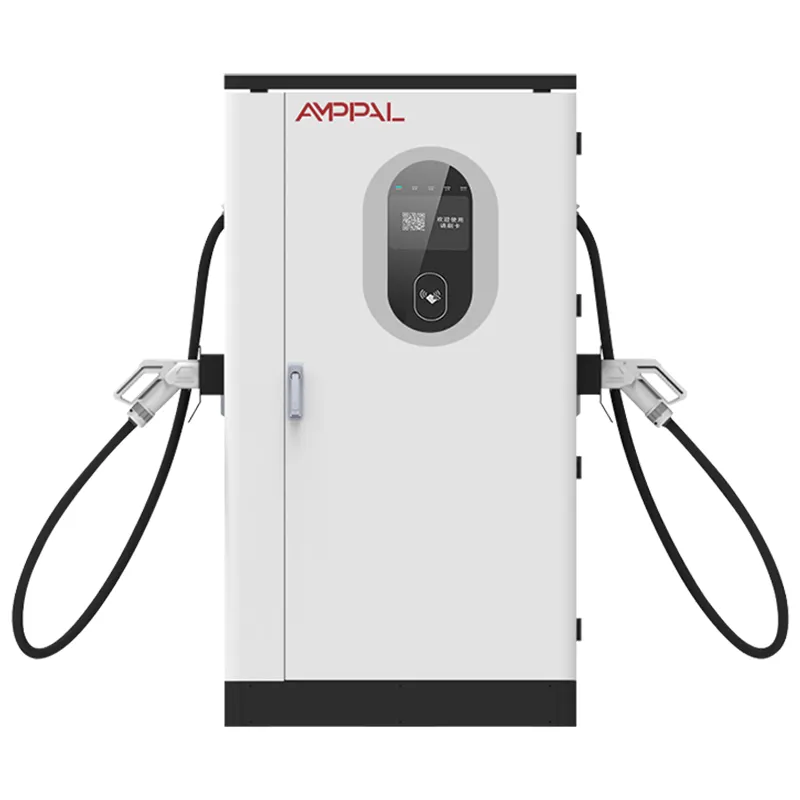

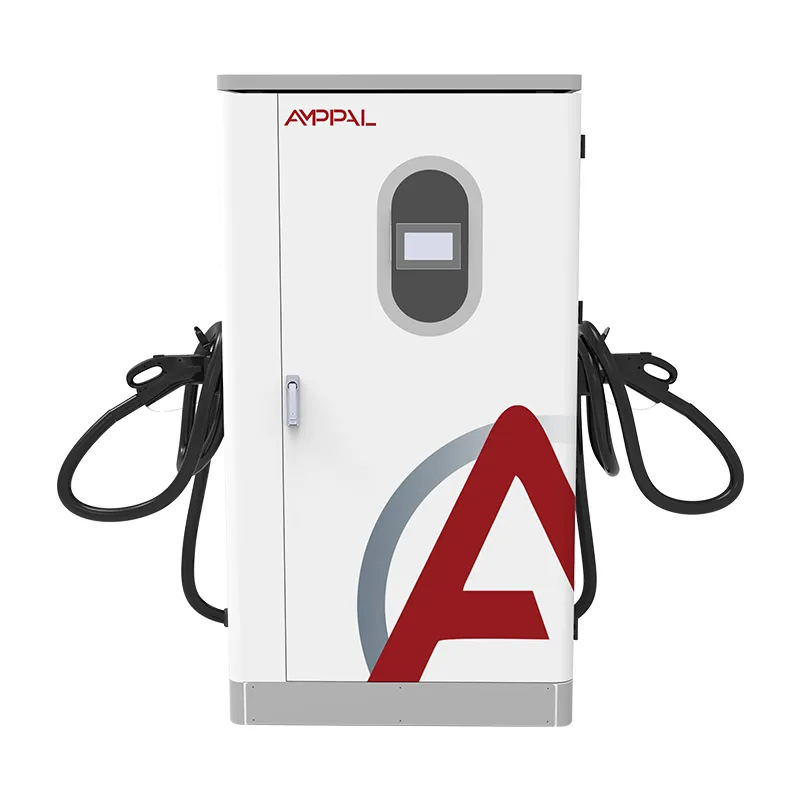

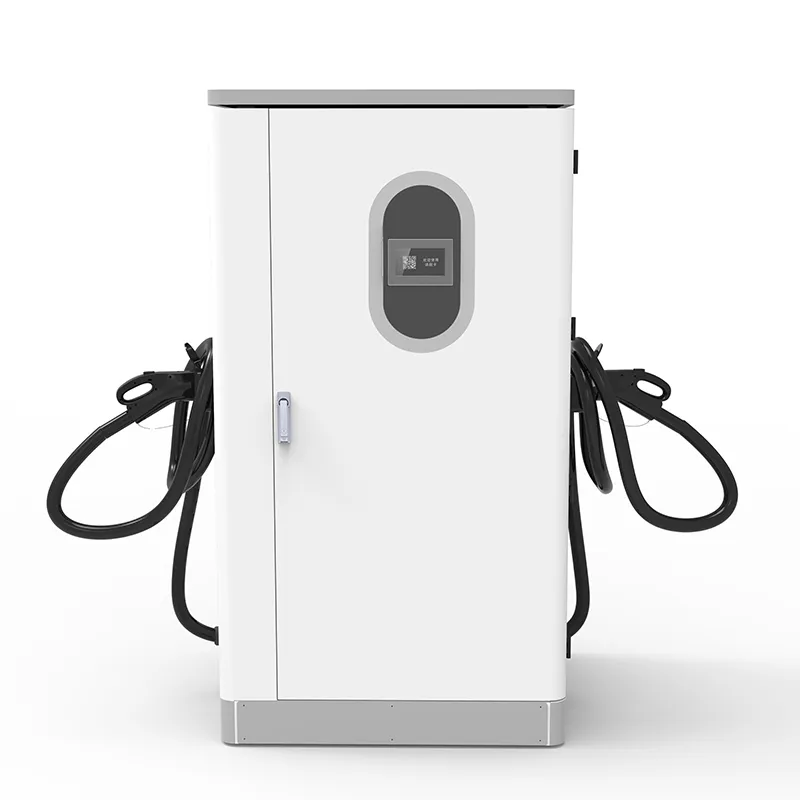

हे कॅबिनेट AF-DC एकात्मिक रेषेचा सर्वात वरचा भाग आहे: 1000 × 900 × 1850 mm मजला-स्टँडिंग युनिट जे AC380V±15% 45-65Hz वर घेते आणि 95% कमाल कार्यक्षमतेसह 200A पर्यंत DC200-1000V वितरित करते. जेव्हा एखादा क्लायंट विचारतो की आमची स्वतःची फ्लॅगशिप स्टेशन्स कशावर चालतात तेव्हा आम्ही त्या मशीनकडे निर्देश करतो.

सहा कारणे या कॅबिनेटमध्ये फ्लॅगशिप लेबल आहे

480kW ची नेमप्लेट पॉवर स्टेशनवर नंबर लावते: 800V वाहने दराने विद्युत प्रवाह काढतात बहुतेक स्पर्धकांचे कॅबिनेट टिकू शकत नाहीत आणि पहिली कार येण्यापूर्वी स्पेक शीट मार्केटिंग मालमत्ता बनते.

800V वेव्हसाठी सज्ज: DC200-1000V विंडो आधीच 800V प्रवासी कारच्या 2025-2026 पिढीला कव्हर करते, त्यामुळे कॅबिनेटला मध्यम-जीवन हार्डवेअर अपग्रेडची आवश्यकता नाही.

फ्लॅगशिप ड्यूटीमध्ये 95% पीक कार्यक्षमता: दिवसाला 1,500kWh काम करणारे स्टेशन 90% युनिट्सच्या तुलनेत वास्तविक पैसे वाचवते - अंदाजे 75kWh कचरा उष्णता निर्माण होत नाही.

-25°C ते +50°C ऑपरेशनसह IP54: फ्लॅगशिप साइट्स शहराच्या चौकांमध्ये आणि हायवे प्लाझामध्ये बाहेर बसतात, अशा हवामानात जे शांतपणे कमी परिसरांना मारतात.

पूर्ण कनेक्टर सेट — CCS1, CCS2, GB/T, CHAdeMO आणि NACS — म्हणून एक फ्लॅगशिप कॅबिनेट मिश्रित आंतरराष्ट्रीय फ्लीट्स आणि भाड्याने EV ट्रॅफिक दुसऱ्या खरेदीशिवाय सेवा देते.

रिमोट मॅनेजमेंटसह OCPP 1.6/2.0: आमची स्वतःची स्टेशन ऑपरेशन्स टीम तुम्हाला मिळेल तोच डॅशबोर्ड वापरते आणि 7-इंच HMI जेव्हा लिंक ड्रॉप होते तेव्हा लोकल फॉलबॅक कव्हर करते.

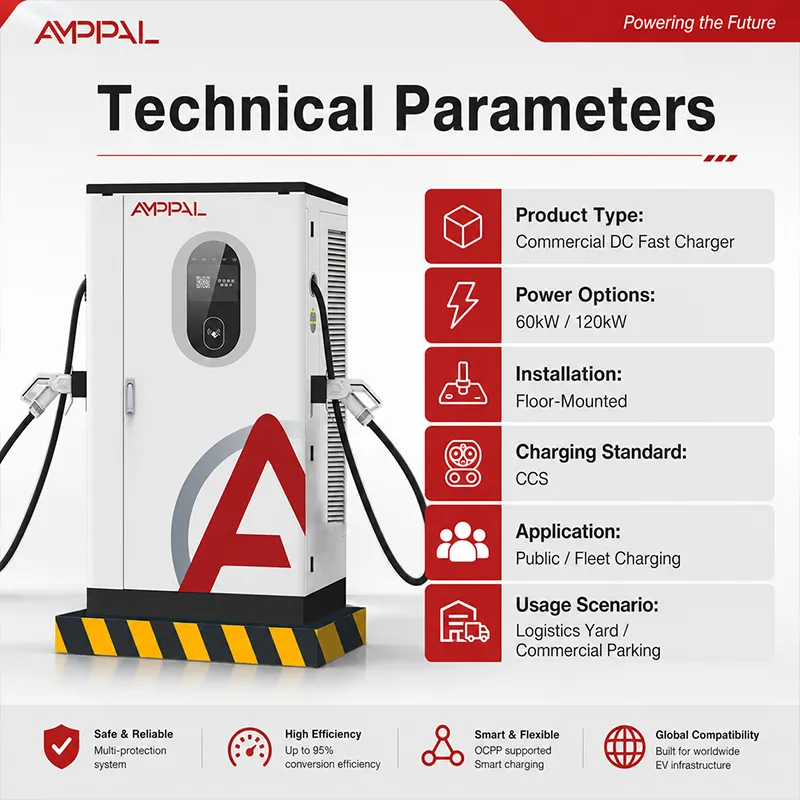

तांत्रिक तपशील

जेथे लँडमार्क चार्जर स्वतःसाठी पैसे देतो

फ्लॅगशिप हायवे प्लाझा: त्या कॉरिडॉरवरील “चार्जिंग स्टॉप” आणि “चार्जिंग स्टॉप” मधील फरक समोरच्या रांगेत 480kW चे कॅबिनेट आहे.

विमानतळ आणि हॉटेल फोरकोर्ट: प्रीमियम पाहुणे आणि भाड्याने घेतलेले फ्लीट्स चार्जिंगच्या अनुभवावरून मालमत्तेचे मूल्यांकन करतात आणि लहान सत्र म्हणजे उच्च बे उलाढाल.

सिटी-सेंटर सुपरचार्जिंग हब: जमीन महाग आहे, म्हणून प्रति चौरस मीटर वीज हे मेट्रिक आहे — एक 480 कॅबिनेट जागा कमी आहे तेथे उत्पादन केंद्रित करते.

शोरूम आणि OEM भागीदार साइट: ब्रँड इव्हेंट्स, चाचणी-ड्राइव्ह फ्लीट्स आणि मीडिया दिवसांना चार्जरची आवश्यकता असते ज्यामुळे कार कधीही हळू दिसत नाही.

नेटवर्क ऑपरेटर्ससाठी कॉरिडॉर नियोजन: फ्लॅगशिप कॅबिनेट नवीन मार्गावर अँकर करतात आणि नेटवर्क घनतेपूर्वी वास्तविक 800V मागणी मोजतात.

एक कॅबिनेट स्टेशनची सर्वाधिक मागणी कशी पूर्ण करते

कोरमध्ये आमच्या इतर एकात्मिक कॅबिनेटप्रमाणेच आर्किटेक्चर बसते, पुढे ढकलले जाते: तीन-फेज एसी इन, डीसी बसमध्ये सुधारित, नंतर वाहनाच्या बीएमएस विनंत्यांनुसार व्होल्टेजवर डीसी आउट नियंत्रित केले जाते. नियंत्रण मंडळ सत्रांची मध्यस्थी करते त्यामुळे सर्वोच्च मागणी लढण्याऐवजी व्यवस्थापित केली जाते.

स्टेशन-स्तरीय कथा अशी आहे जिथे 480 फ्लॅगशिप शब्द कमावतो. कारण ते OCPP 1.6/2.0 बोलते, सत्रे, निष्क्रिय वेळ आणि पॉवर शेअरिंग स्टेशन डॅशबोर्डला रिअल टाइममध्ये फीड करते; ऑपरेटर रांगेतील वर्तन पाहतात आणि त्याच दुपारी किंमत किंवा बे वाटप समायोजित करतात.

800V रेडिनेस ही पॉवर-स्टेज फॅक्ट आहे, घोषणा नाही. तीच DC बस जी 400V कारच्या विनंतीनुसार खाडीतील पुढील वाहनासाठी 800V-क्लास आउटपुटवर जाते.

फ्लॅगशिप दावा मागे गुणवत्ता गेट्स

CE, CB, UL, TÜV आणि CCC: संपूर्ण प्रमाणपत्र संच आणि TÜV तपासणी आमच्या उत्पादन लाइनला कव्हर करते, सोनेरी नमुना नाही.

प्रत्येक कॅबिनेट खाडीतून बाहेर पडण्यापूर्वी फॉल्ट लॉगिंगसह 4-तास पूर्ण-लोड बर्न-इन चालवते; डेटा फाइल अनुक्रमांकाखाली संग्रहित केली आहे.

व्हेरिएबल-फ्रिक्वेंसी बेंचवर इनपुट टप्पे 45-65Hz बँडवर स्वीप केले जातात, कारण फ्लॅगशिप स्टेशन देखील अपूर्ण ग्रिडवर राहतात.

IP54 दाव्याची पडताळणी करण्यासाठी एनक्लोजर आणि फास्टनर्सवर 96-तास मीठ फवारणी, तसेच दरवाजाच्या सीलवर वॉटर-जेट चाचणी.

-30°C ते +55°C असे रेट केलेले मॉड्यूल असेंब्लीपूर्वी तापमान-सायकल केले जातात, जे कॅबिनेटचे -25°C ते +50°C रेटिंग अस्सल मार्जिन देतात.

प्रत्येक अनुक्रमांक त्याच्या चाचणी नोंदीशी जोडतो — जेव्हा फ्लॅगशिप स्टेशन कॉल करते, तेव्हा आम्ही फाइल खेचतो, आमच्या मेमरी नाही.

480 तयार करणे: लेकिंग प्लांटमधील आठ पायऱ्या

पायरी 1: लेकिंगमधील FANUC आणि TRUMPF सेलवर स्टील फ्रेम लेसर-कट आणि रोबोट-वेल्डेड आहेत, जिथे आमच्या AC आणि DC लाईन्स समान टूलिंग शिस्त सामायिक करतात.

पायरी 2: तुम्ही OEM ऑर्डर केल्यास तुमच्या स्टेशन लिव्हरीशी जुळणारे रंग प्रीट्रीटमेंट आणि पावडर कोटिंगमधून जातात.

पायरी 3: पॉवर मॉड्यूल्स समर्पित DC लाईनवर एकत्र केले जातात, ESD आणि स्वच्छता नियंत्रणासाठी AC उत्पादनापासून वेगळे केले जातात.

पायरी 4: प्रत्येक मॉड्यूल लोड-चाचणी आणि तापमान-सायकल आहे — आउटपुट अचूकता, रिपल, कार्यक्षमता 20%, 50% आणि 100%.

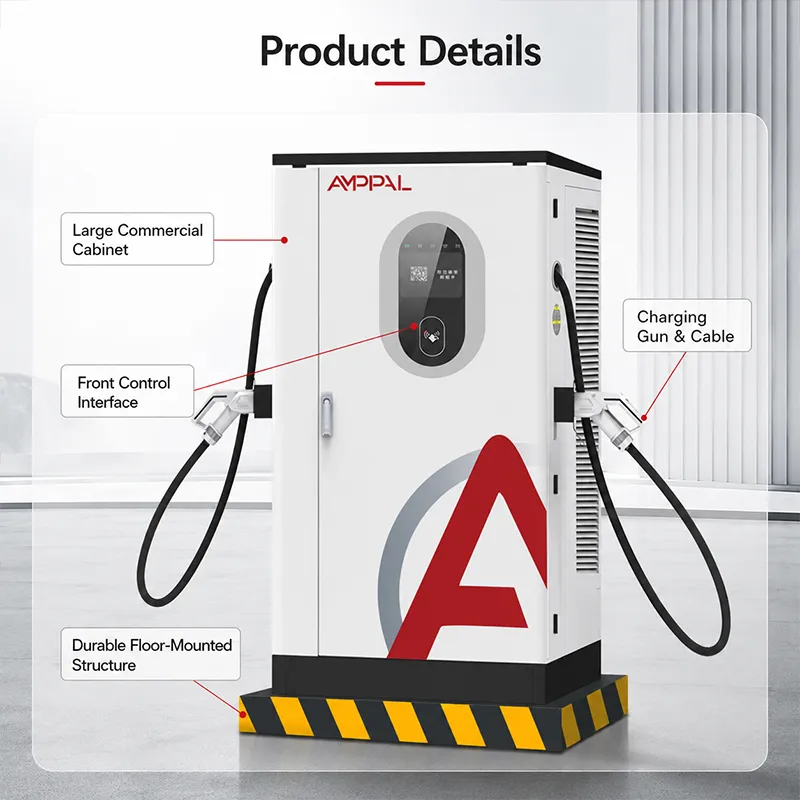

पायरी 5: कॅबिनेट असेंब्ली मॉड्यूल, कॉन्टॅक्टर्स, बस बार, कंट्रोल बोर्ड आणि 7-इंच HMI स्थापित करते.

पायरी 6: वायरिंग हार्नेस टॉर्क-नियंत्रित टर्मिनेशनसह साइट ड्रॉइंगवर बांधले जाते, त्यानंतर दरवाजाच्या सील पाण्याच्या जेटला तोंड देतात.

फ्लॅगशिप किंवा ओव्हरकिल? ते कधी वगळावे याबद्दल प्रामाणिक सल्ला

जेव्हा स्टेशन हे उत्पादन असेल तेव्हा 480 खरेदी करा — एक ब्रँडेड हब, कॉरिडॉर अँकर, एक साइट तुम्ही बिलबोर्डवर लावाल. तुमच्या साइटची ओळख "गंतव्यस्थान" ऐवजी "सोयीस्कर टॉप-अप" असल्यास, 360kW किंवा 320kW कॅबिनेट कमी पैशात बहुतेक उपयुक्तता प्रदान करते.

साइट पॉवर ही वास्तविक द्वारपाल आहे. 480kW चे नेमप्लेट गंभीर थ्री-फेज फीडसाठी विचारते; युटिलिटीने तुमचा प्लॉट 250kW वर बांधल्यास, 480 कॅबिनेट हा कागदी वाघ आहे.

वाहन मिश्रणाबद्दल प्रामाणिक रहा. जर तुमची रहदारी 90% 400V कार आहे जी 100kW च्या आसपास कमी होते, तर 480 चे हेडरूम बहुतेक निष्क्रिय बसते; तुम्ही भविष्यातील मागणीसाठी पैसे देत आहात.

स्टेशन ऑपरेटर लँडमार्क साइट्ससाठी AMPPAL का निवडतात

आम्ही स्वतः 200+ स्टेशन्स चालवतो — 480 हे कॅबिनेट आहे ज्यावर आम्ही आमचा स्वतःचा अपटाइम स्टेक करतो, ब्रोशर मॉडेल नाही.

PO मधील तारखेसह 15-20 कार्य दिवसांचा लीड टाइम आणि एका युनिटचा MOQ त्यामुळे एकाच प्रमाणित कॅबिनेटमधून फ्लॅगशिप रोलआउट स्केल.

घर्षणाशिवाय OEM/ODM: स्टेशन लिव्हरी, केबल लांबी, कनेक्टर मिक्स आणि अगदी डॅशबोर्ड ब्रँडिंग ऑर्डरच्या वेळी सानुकूलित.

प्रमाणपत्रे आणि चाचणी फायली युनिटसह पाठवल्या जातात; अनुक्रमांक तुमच्या ऑडिटर्ससाठी बर्न-इन आणि फ्रिक्वेन्सी-स्वीप डेटाशी जोडतो.

संदर्भ खोली: NEOM ची 500-युनिट लिक्विड-कूल्ड ऑर्डर, मलेशियातील Sime Darby, तुर्कीमधील RHG Enerturk — भागीदार जे आमचे हार्डवेअर त्यांच्या सर्वात दृश्यमान साइटवर ठेवतात.

480kW कॅबिनेट शिपिंग: क्रेट, कंटेनर, दस्तऐवज

1000 × 900 × 1850 मिमी कॅबिनेट शिप प्लायवुड क्रेटमध्ये फोम कॉर्नर आणि वॉटरप्रूफ आच्छादनासह सरळ आहे; पॅलेट चॅनेल फोर्कलिफ्टच्या हालचाली स्वच्छ ठेवतात. लांब समुद्री पायांसाठी आम्ही डेसिकेंट आणि आर्द्रता सूचक कार्ड जोडतो.

आम्ही तुमच्या पोर्टवर FOB Ningbo किंवा CIF पाठवतो. निर्यात फोल्डरमध्ये व्यावसायिक चलन, पॅकिंग सूची आणि CE/TÜV/UL/CB/CCC घोषणा असतात, त्यामुळे कस्टम क्लिअरन्स आणि तुमचे उघडण्याचे वेळापत्रक एकमेकांशी भांडत नाहीत.

फ्लॅगशिप रोलआउट्स बहुतेक वेळा कॅबिनेट, स्पेअर मॉड्यूल्स आणि ब्रँड-जुळलेल्या ॲक्सेसरीज एका कंटेनरमध्ये एकत्र करतात; आम्ही तुमच्या फॉरवर्डरसह पॅलेट नकाशाची योजना करतो आणि ट्रक कारखाना सोडण्यापूर्वी लोडिंग योजनेची पुष्टी करतो.

लँडमार्क स्टेशन ऑनलाइन ठेवणे: सेवा अटी

दोन वर्षे मानक. फ्लॅगशिप साइट्सवर आम्ही त्याऐवजी विस्तारित सेवा करारास सहमती देतो — लँडमार्क स्टेशनवरील अपटाइम वॉरंटी लाइनपेक्षा अधिक मूल्यवान असतो.

स्पेअर मॉड्युल्स, कॉन्टॅक्टर्स, HMI आणि कंट्रोल बोर्ड स्टॉक केलेले आहेत, 3-5 कामाच्या दिवसांच्या डिस्पॅचसह — किंवा कॉन्ट्रॅक्ट साइट्ससाठी 24-तास एअरफ्रेट पर्याय.

आमच्या स्वतःच्या स्टेशन ऑप्स टीमद्वारे रिमोट मॉनिटरिंग: तुमच्या ऑपरेटरला तोच OCPP डॅशबोर्ड दिसतो आणि तुमच्या ग्राहकांपूर्वी विसंगती ध्वजांकित करतो.

आमच्या अभियंता, रिमोट किंवा ऑन-साइट, पहिल्या ऑर्डरमध्ये समाविष्ट असलेला एक कमिशनिंग दिवस — फ्लॅगशिप साइट लॉन्चच्या वेळी चालतात, लॉन्चनंतर नाही.

त्रैमासिक आरोग्य अहवाल: सत्र डेटा, डेरेटिंग इव्हेंट, कनेक्टर वेअर — व्हिडिओ कॉलद्वारे तुमच्या टीमसोबत पुनरावलोकन केले.

साइट प्लॅनिंग चुका ज्या 480kW बजेट वाया घालवतात

चुकीचे: फ्लॅगशिप कॅबिनेटला दूरच्या कोपर्यात "मार्गाबाहेर" ठेवत आहे जेथे कोणताही ड्रायव्हर दिसत नाही. उजवीकडे: समोरच्या रांगेत ठेवा — कॅबिनेट हे स्टेशनचे चिन्ह आहे आणि त्याच्या कामाचा काही भाग पाहिला जात आहे.

चुकीचे: 250kW युटिलिटी कॅपवर 480kW ची कॅबिनेट खरेदी करणे आणि सत्रे धीमे असताना चार्जरला दोष देणे. उजवीकडे: प्रथम फीडची पुष्टी करा; आम्ही ट्रान्सफॉर्मरकडून अपेक्षा करतो, नेमप्लेट नाही.

चुकीचे: रांगेच्या डिझाइनकडे दुर्लक्ष करून आणि एका स्लो 400V वाहनाला फ्लॅगशिप बेमध्ये तासभर राहू देणे. उजवीकडे: OCPP मध्ये सत्र धोरणे आणि निष्क्रिय शुल्क सेट करा जेणेकरून खाडी उलटेल.

चुकीचे: कॅबिनेट बसवणे जेथे बंदुकीची केबल दुसऱ्या-पंक्तीच्या पोर्टपर्यंत पोहोचू शकत नाही. उजवीकडे: तुमच्या रहदारीतील सर्वात लांब वाहनासह पोहोच मोजा; केबलची लांबी एका कारणास्तव ऑर्डरवर निर्दिष्ट केली आहे.

चुकीचे: 7-इंच HMI ला बिलबोर्ड म्हणून हाताळणे आणि दिवसभर थेट सूर्यप्रकाशात सोडणे. उजवीकडे: चेहरा सावली करा — स्क्रीन हे ऑपरेटर साधन आहे आणि ते सूर्यप्रकाशात जास्त काळ टिकते.

फ्लॅगशिप चालवण्याबद्दल स्टेशन मालक काय म्हणतात

सौदी अरेबियामधील हायवे कॉरिडॉर ऑपरेटर: "आम्ही एका 480 कॅबिनेटसह उघडले आणि स्पर्धकाऐवजी आमच्या गेटवर रांग फॉर्म पाहिला. सहा महिने 800V ट्रॅफिक, शून्य चार्जिंग अयशस्वी. पेंटने काही आठवड्यांत वाळवंटातील सूर्यामध्ये धूळ दिसली - कॉस्मेटिक, परंतु आम्हाला फ्लॅगशिपची काळजी आहे."

मलेशियामधील विमानतळ पार्किंग ऑपरेटर: "भाड्याने दिलेली ईव्ही आणि चालक कार मोठ्या प्रमाणात पोहोचतात. प्रीमियम मॉडेलसाठी 480 20 मिनिटांत खाडी साफ करते, त्यामुळे आमची उलाढाल वाढली. आम्हाला आमच्या देखभाल कर्मचाऱ्यांना OCPP बाजू शिकवावी लागली; चार महिन्यांत एकदाही कॅबिनेटची चूक झाली नाही."

जर्मनीमधील OEM शोरूम भागीदार: "800V चाचणी कारसह मीडिया दिवस - 480 कधीही कथा बनली नाही, जी तुम्हाला चार्जरकडून हवी आहे. डिलिव्हरी वचन दिलेल्या 15-20 कामकाजाच्या दिवसांशी जुळते. कमिशनिंग मॅन्युअल दाट आहे; अर्धा दिवस तुमच्या इलेक्ट्रिशियनसोबत बजेट."

सुपरचार्जिंग स्टेशन प्रश्न, उत्तरे

प्रश्न: 480kW आता आवश्यक आहे की भविष्यातील कारसाठी आहे?

उ: दोन्ही. 800V वाहने आधीच विक्रीवर आहेत; DC200-1000V विंडो त्यांना आज सेवा देते आणि हार्डवेअर बदलांशिवाय पुढील प्लॅटफॉर्म जनरेशन कव्हर करते.

प्रश्न: ते कोणते आउटपुट देते?

A: DC200-1000V 200A पर्यंत, 95% शिखर कार्यक्षमता, AC380V±15%, 45-65Hz इनपुट पासून.

प्रश्न: ते मिश्रित कनेक्टर मानके हाताळू शकतात?

A: होय — CCS1, CCS2, GB/T, CHAdeMO आणि NACS ऑर्डरच्या वेळी कॉन्फिगर केले जातात.

प्रश्न: मी स्टेशन कसे व्यवस्थापित करू?

A: रिमोट डॅशबोर्डसह OCPP 1.6/2.0, तसेच स्थानिक फॉलबॅकसाठी 7-इंच HMI; आमची स्वतःची स्टेशन ऑप्स टीम समान स्टॅक वापरते.

प्रश्न: ते कोणते प्रमाणपत्र घेते?

A: CE, TÜV, UL, CB आणि CCC, अनुक्रमांकाशी जोडलेल्या चाचणी फाइल्ससह.

प्रश्न: वितरणास किती वेळ लागतो?

A: पुष्टी केलेल्या PO पासून 15-20 कार्य दिवस; MOQ एक कॅबिनेट आहे.

प्रश्न: साइट ग्रिड कमकुवत असल्यास काय?

A: इनपुट स्टेज ±15% व्होल्टेज आणि 45-65Hz सहन करतो; त्यापलीकडे, तुम्ही ऑर्डर देण्यापूर्वी आम्ही तुम्हाला सांगू की साइटला ट्रान्सफॉर्मर किंवा बॅटरी बफरची आवश्यकता आहे.

प्रश्न: स्थापनेनंतर काय समाविष्ट आहे?

A: दोन वर्षे मानक; फ्लॅगशिप साइट्स सहसा वेगवान स्पेअर डिस्पॅचसह विस्तारित सेवा करारावर जातात.
