निवासी वापरासाठी 3.5kW पोर्टेबल AC EV चार्जर

वेदरप्रूफिंग जे एक रबरी नळी टिकते

चार्जरची बाह्य प्रामाणिकता तपासण्याचा जलद मार्ग म्हणजे त्याचा दुसरा अंक वाचणे. IP54 म्हणजे स्प्लॅश; IP65 म्हणजे नळी. ही भिंत-माऊंट युनिट दुसऱ्या प्रकारची आहे.

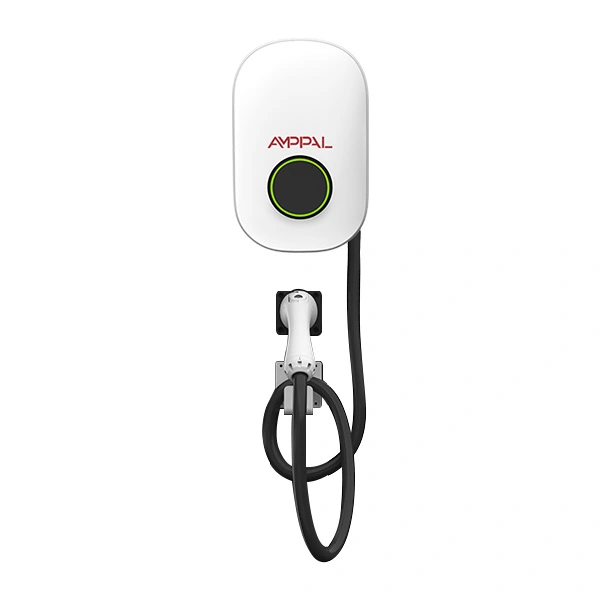

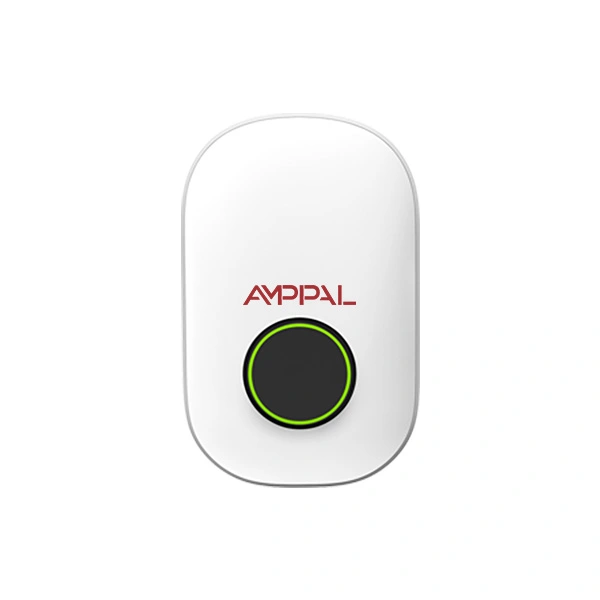

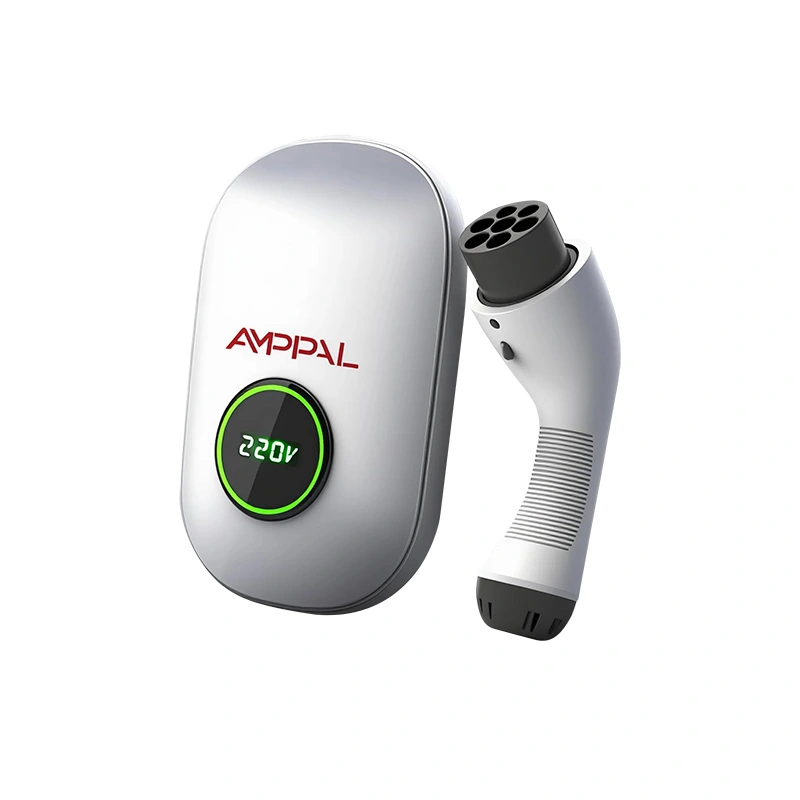

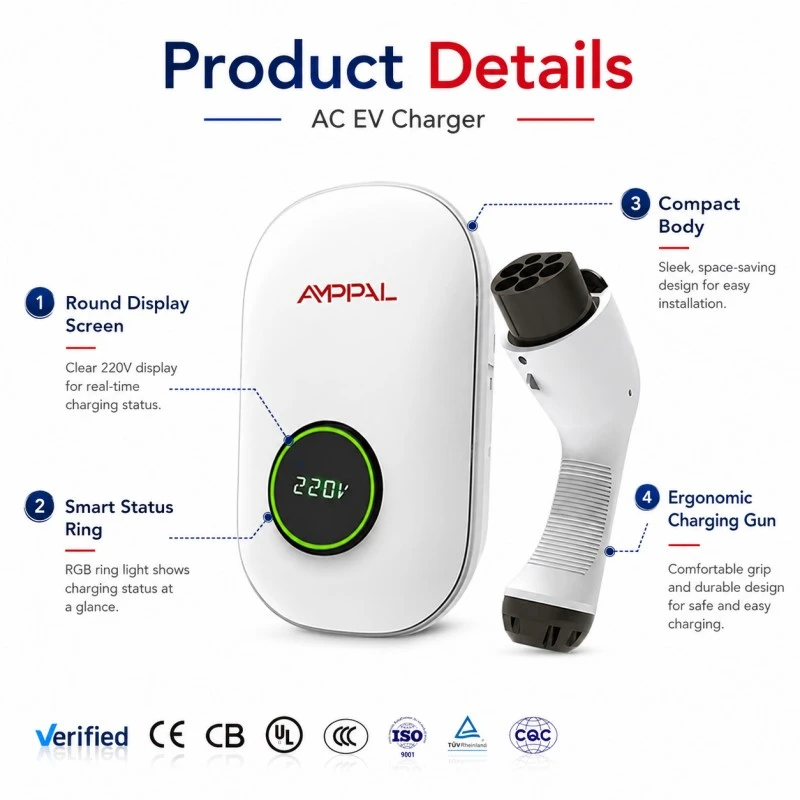

निवासी वापरासाठी AMPPAL 3.5kW पोर्टेबल AC EV चार्जर (AF-AC-3.5-B-A-O-1/2-SF) एक प्रकार 2 सॉकेटसह 304 x 191 x 95 मिमी प्लास्टिक-एनक्लोजर वॉल बॉक्स आहे, 220VAC सिंगल-फासे वर 16A रेट केला आहे. हे ब्लूटूथ, वायफाय आणि AMPPAL ॲपद्वारे कनेक्ट होते आणि ते -30°C ते +50°C वर्किंग रेंजसह IP65 रेटिंग देते.

सामान्य चार्जर टिकत नाही अशा ठिकाणी आम्ही ते तयार केले आहे: खारी हवा, धुळीचे वादळ, पावसाळ्यातील पाऊस आणि सफाई कर्मचाऱ्यांचे प्रेशर वॉशर. सॉल्ट स्प्रे, सिलिका डस्ट आणि प्रेशर वॉशर हे तीन मारक आहेत; हे घर तिन्ही भोवती बांधलेले आहे.

खाली पुसण्यासाठी टच स्क्रीन नाही आणि गंजण्यासाठी कीपॅड नाही; इंटरफेस तुमचा फोन आहे. ते भाग काढून टाकणे जाणूनबुजून केले जाते: आवारात कमी उघडणे, खारट हवेचा हल्ला करण्यासाठी कमी गोष्टी.

पाच मार्ग IP65 आउटडोअर चार्जिंग बदलते

डस्ट-टाइट हे धूळ-प्रतिरोधकांपेक्षा वेगळे आहे: 6 म्हणजे खाणीत किंवा वाळवंटातील बांधकामाच्या ठिकाणी कोणतेही कण येत नाहीत.

वॉटर जेट्सला परवानगी आहे: आपण साफसफाईच्या वेळी युनिट खाली ठेवू शकता, जे बहुतेक बाह्य चार्जर कसे मरतात.

सीलबंद घरे कंडेन्सेशन-प्रवण हवामानापासून दूर जातात; गॅस्केट समोरच्या कव्हरच्या स्क्रू पॅटर्नद्वारे समान रीतीने संकुचित केले जाते.

-30°C ते +50°C श्रेणी नॉर्डिक हिवाळा आणि आखाती उन्हाळ्यात हीटर किंवा पंख्याशिवाय कव्हर करते.

प्लॅस्टिक बंदिस्त म्हणजे गंजलेले मार्ग नाहीत: धातूच्या उघड्या कडा नाहीत, कोरोडिंग बिजागर पिन नाहीत आणि एका व्यक्तीच्या स्थापनेसाठी पुरेसा बॉडी लाइट.

अयशस्वी होण्यासाठी एक कमी गोष्ट: कार्ड रीडर नाही आणि कीपॅड नाही याचा अर्थ आच्छादनात कमी उघडणे आणि मीठ हवेचा हल्ला करण्यासाठी कमी भाग.

तांत्रिक तपशील

हे युनिट ज्या वातावरणासाठी बांधले गेले होते

समुद्रकिनाऱ्यावरील घरे आणि कॉटेज जेथे पाण्याच्या 500 मीटरच्या आत सर्व गोष्टींवर मीठ स्प्रे स्थिर होते.

बांधकाम साइट केबिन आणि धूळयुक्त प्रदेशांमध्ये टूल शेड, जेथे बारीक धूळ कमी कनेक्टरमध्ये पीसते.

पावसाळी हवामान: भिंत माउंट आणि खालच्या बाजूस असलेल्या सॉकेटने पूल होण्यापूर्वी पाणी सोडले.

उच्च आर्द्रता आणि नियमित वॉशडाउन दिनचर्या असलेले फार्म आउटबिल्डिंग आणि स्टेबल.

थंड प्रदेश जेथे -30°C हिवाळा स्वस्त इलेक्ट्रॉनिक्स नष्ट करतो; युनिटला संपूर्ण श्रेणीसाठी रेट केले आहे.

तात्पुरते आणि भाड्याचे सेटअप: हलके, वॉल-माउंट केलेले आणि साइट्स दरम्यान हलवण्यास सोपे.

गॅरेज आणि कारपोर्टच्या भिंती जेथे रात्रभर कंडेन्सेशन थेंब होते; सीलबंद बोर्ड आर्द्रता बंद करतो.

भाड्याने सुट्टी गुणधर्म जेथे अतिथी उपकरणे कठीण आहेत; रबरी नळी टिकून राहणारे युनिट बहुतेक अतिथींना वाचवते.

जेव्हा पाऊस पडतो तेव्हा आत काय होते

पाणी प्रथम समोरच्या कव्हरला भेटते. IP65 गॅस्केट कव्हरच्या मागे बसते आणि केबल ग्रंथी प्रवेश बिंदू सील करते; पावसाचे शोषण करण्यासाठी कोणतेही वेंटिलेशन स्लॉट नाही कारण युनिट संलग्न पृष्ठभागाद्वारे संवहन-थंड केले जाते.

टाइप 2 सॉकेटचे स्वतःचे झाकण असते. जेव्हा एखादी कार प्लग इन केली जाते, तेव्हा कनेक्टर स्वतः हवामानरोधक वाहून नेतो; निष्क्रिय असताना, झाकण संपर्कांना पाऊस आणि धूळ ठेवते.

IP65 चा अर्थ काय नाही: डुबकी. रेटिंग जेट्स आणि पाऊस कव्हर करते, डबके नाही, त्यामुळे सॉकेट खाली कोन करून युनिट माउंट करा आणि पाया पूर पातळीच्या वर ठेवा. कडेकडेने पाऊस असलेल्या साइटवर, रिसेस केलेले सॉकेट आणि लो-प्रोफाइल झाकण पाण्याला संपर्कांपर्यंत पोहोचण्याआधी एक लांब मार्ग देतात.

थंड वर्तन देखील एका ओळीला पात्र आहे: सीलबंद खंड थोडासा श्वास घेतो, म्हणून ओलावा छिद्रांद्वारे व्यवस्थापित करण्याऐवजी सांध्यामध्ये अवरोधित केला जातो. अत्यंत फ्रीझ-थॉ सायकल्समध्ये आम्ही अजूनही खांदेखाली बसवण्याची शिफारस करतो, ज्याची किंमत काही नसते आणि शेवटची शंका दूर होते.

IP65 रेटिंगच्या मागे चाचणी

बॅचचे नमुने प्रति IEC 60529 IPX5 वॉटर-जेट चाचणी चालवतात: 12.5 लिटर प्रति मिनिट 6.3 मिमी नोजल, तीन मिनिटांसाठी सर्व कोनातून फवारणी केली जाते.

IP6X प्रक्रियेनुसार आठ तासांनंतर प्रवेश नसल्याची पडताळणी डस्ट चेंबर चालते.

100% युनिट्स हाय-पॉट डायलेक्ट्रिक आणि ग्राउंड कंटिन्युटी चेक पास करतात.

थर्मल सायकलिंग -30°C ते +70°C प्रति IEC 60068, तसेच सॅम्पल युनिट्सवर 96-तास मीठ फवारणी.

48-तास पूर्ण-लोड बर्न-इन बंदिस्त सीलबंद, अंतर्गत तापमान लॉग इन असताना.

ISO 9001:2015 अंतर्गत RoHS/RECH अनुरूप घटक; कमी व्होल्टेज आणि EMC निर्देशांनुसार CE.

प्रत्येक युनिटचा अनुक्रमांक त्याच्या चाचणी नोंदींशी जोडलेला असतो, त्यामुळे बॅच प्रमाणपत्र विशिष्ट उत्पादन दिवसापर्यंत शोधले जाऊ शकते.

संलग्नक कसे बनवले जाते: आठ पायऱ्या

मोल्डिंग: घर हे उपकरणामध्ये डिझाइन केलेले गॅस्केट ग्रूव्ह आणि माउंटिंग पॉइंट्ससह इंजेक्शन-मोल्ड केलेले आहे.

गॅस्केट सीटिंग: IP65 सील लावला जातो आणि सतत मणीसाठी बॅकलाइट अंतर्गत तपासला जातो.

PCBA: पॉवर बोर्ड, ब्लूटूथ/वायफाय मॉड्यूल आणि मीटरिंग SMT लाईनवर भरलेले आहेत.

संरक्षक कोटिंग: अंतिम असेंब्लीपूर्वी मेनबोर्डला पातळ कॉन्फॉर्मल कोट प्राप्त होतो.

सॉकेट आणि केबल ग्रंथी असेंब्ली, सील कार्य करते त्या स्पेकवर टॉर्क केलेले.

फर्मवेअर लोड आणि ॲप जोडणी तपासा.

आयपी सॅम्पलिंग: प्रत्येक बॅचमधील युनिट्स वॉटर-जेट रिगवर जातात.

हाय-पॉट, व्हिज्युअल क्यूसी आणि पॅकिंग; मानक ऑर्डर 15-20 कार्य दिवसात पाठवतात.

योग्य साधन, उजवी साइट: 3.5kW निवडत आहे

3.5kW एक मंद, स्थिर चार्ज आहे: साधारण EV साठी प्रति तास अंदाजे 15-17km श्रेणी आणि बहुतेक प्रवाशांसाठी संपूर्ण रात्रभर टॉप-अप. जेव्हा कार तासांसाठी पार्क करते आणि सर्किट एक सामान्य 16A सॉकेट सर्किट असते तेव्हा ते निवडा.

जेव्हा आपल्याला टर्नअराउंड आवश्यक असेल तेव्हा ते निवडू नका. दर दोन तासांनी सायकल चालवणाऱ्या टॅक्सी फ्लीटला 7kW किंवा 11kW ची गरज असते आणि थ्री-फेज सर्व्हिस असलेल्या डेपोमध्ये 3.5kW बॉक्स चालत नसावेत. हे घरगुती आणि हलके-व्यावसायिक साधन आहे, थ्रूपुट मशीन नाही.

जिथे तो खरोखर जिंकतो: बाह्य प्रदर्शन निर्णय घेते, शक्ती नाही. जर स्थान किनार्यावरील, धूळयुक्त किंवा अतिशीत असेल तर, IP65 शेल अगदी माफक आउटपुटवर देखील स्वतःला न्याय्य ठरवते.

7kW सिंगल-फेज युनिटशी तुलना करत आहात? 3.5kW 16A काढते आणि 7kW 32A काढते; अनेक जुनी घरे आणि कॉटेजमध्ये 16A सर्किट असते परंतु 32A नसते. जेव्हा वायरिंग निवड ठरवते, तेव्हा 3.5kW पूर्णपणे रिवायर टाळते.

खरेदीदार AMPPAL आउटडोअर युनिट्स का पसंत करतात

IP65 ची चाचणी केली जाते, गृहीत धरले जात नाही: वॉटर-जेट आणि डस्ट-चेंबरचे परिणाम प्रति बॅच उपलब्ध आहेत.

AMPPAL ॲपसह ब्लूटूथ आणि वायफाय द्वारे स्थानिक नियंत्रण; सत्र सुरू करण्यासाठी कोणत्याही क्लाउड खात्याची आवश्यकता नाही.

कॉम्पॅक्ट 304 x 191 x 95 मिमी गृहनिर्माण आणि एक-व्यक्ती वॉल-माउंट स्थापित.

सीई प्रमाणन, 2-वर्षांची मानक वॉरंटी, 15-20 कामकाजाचे दिवस, MOQ 1 युनिट.

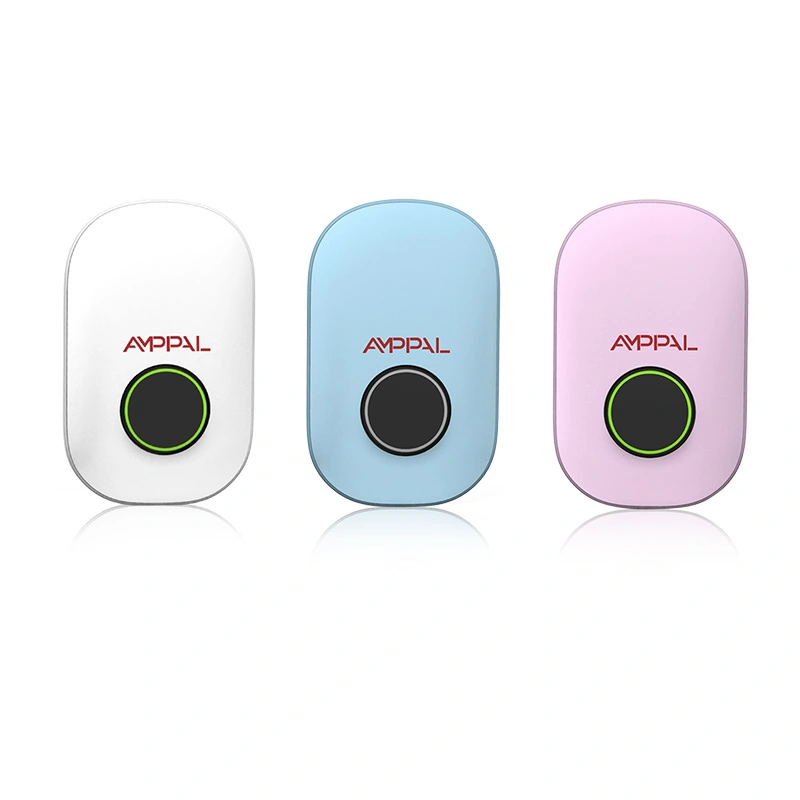

OEM/ODM: लोगो, घरांचा रंग आणि ॲप ब्रँडिंग सानुकूलित; 2014 पासून 40+ देशांमध्ये निर्यात.

स्टॉक-फ्रेंडली स्पेअर्स: गॅस्केट, सॉकेट लिड आणि केबल असेंब्ली ही फक्त उपभोग्य वस्तू आहेत, म्हणून वितरक एक लहान किट धरून संपूर्ण स्थापित बेस कव्हर करू शकतो.

पॅकिंग आणि वितरण तपशील

प्रत्येक युनिट अंदाजे 380 x 280 x 170 मिमी, फोम-संरक्षित, वॉल ब्रॅकेट, स्क्रू आणि मॅन्युअलसह किरकोळ-तयार कार्टनमध्ये पाठवते; एकूण वजन सुमारे 3 किलो आहे.

दोन स्तरांमध्ये प्रति पॅलेट चाळीस युनिट्स; 20-फूट कंटेनरमध्ये सुमारे 1,500 युनिट्स आणि 40HQ मध्ये अंदाजे 3,300 युनिट्स असतात, त्यामुळे लहान आणि मोठ्या ऑर्डर दोन्ही आर्थिकदृष्ट्या पाठवल्या जातात. वितरक अनेकदा हे मॉडेल एका कंटेनरमध्ये 7kW आणि 11kW आवृत्त्यांसह एकत्र करतात.

कोट FOB Ningbo किंवा शांघाय, EXW उपलब्ध आहेत; व्यावसायिक चलन, पॅकिंग सूची, लॅडिंगचे बिल, मूळ प्रमाणपत्र आणि सीई घोषणा प्रत्येक शिपमेंटसोबत असते.

समर्थन आणि दुरुस्ती धोरण

सीलबंद इलेक्ट्रॉनिक्ससह मॅन्युफॅक्चरिंग दोष कव्हर करून, शिपमेंटपासून 2-वर्षांची मानक वॉरंटी.

व्हिडिओ डायग्नोस्टिक्ससह 24-तास तांत्रिक प्रतिसाद.

सुटे भाग: गॅस्केट किट, सॉकेट लिड्स आणि केबल असेंब्ली DHL/FedEx द्वारे 2 कामकाजाच्या दिवसात.

फोटो आणि अनुक्रमांकानुसार RMA: तुम्ही काहीही परत करण्यापूर्वी बदली किंवा दुरुस्तीची पुष्टी केली जाते.

सील ही एक परिधान वस्तू आहे: जर युनिट कधीही वेगळे केले असेल तर गॅस्केट बदला आणि आम्ही प्रत्येक दुरुस्तीच्या ऑर्डरसह नवीन गॅस्केट विनामूल्य समाविष्ट करतो.

बहुतेक प्रकरणांमध्ये फील्ड दुरुस्ती शक्य आहे: फ्रंट कव्हर आणि गॅस्केट मानक साधनांसह बंद होतात, म्हणून खराब झालेले झाकण म्हणजे संपूर्ण नवीन युनिट नाही.

नोट्स हाताळणे आणि साफ करणे

चुकीचे: झाकण उघडून सॉकेट दाबून धुणे. उजवीकडे: सॉकेटचे झाकण बंद करा आणि होजिंग करण्यापूर्वी प्लग केलेला कनेक्टर झाकून टाका.

चुकीचे: युनिट फ्लॅट माउंट करणे त्यामुळे वरच्या काठावर पाणी साचते. उजवीकडे: ब्रॅकेटचा टिल्ट वापरा जेणेकरून चेहरा पाणी जाईल.

चुकीचे: संलग्नकातून फील्ड केबल एंट्री ड्रिल करणे. उजवीकडे: कारखाना ग्रंथी वापरा; शेतात ड्रिल केलेले छिद्र म्हणजे जिथे पाणी येते.

चुकीचे: पूर-प्रवण क्षेत्रात युनिटला मजल्यावरील स्तरावर सोडणे. उजवीकडे: ज्ञात पूर रेषेच्या वर माउंट करा; IP65 जेट-प्रूफ आहे, डायव्ह-प्रूफ नाही.

चुकीचे: अतिनील प्रदर्शनाच्या वर्षांनंतर गॅस्केटकडे दुर्लक्ष करणे. उजवीकडे: सीलची वार्षिक तपासणी करा आणि क्रॅक झाल्यास ते बदला; किटची किंमत निदानापेक्षा कमी आहे.

कठीण हवामानातील खरेदीदार कथा

नॉर्वेजियन किनारपट्टीवरील एका कॉटेजच्या मालकाने समुद्रापासून 200 मीटर अंतरावर असलेल्या बोटहाऊसच्या बाजूला एक बसवले. मीठ फवारणीच्या दोन हिवाळ्यानंतर, फक्त एक ताठ सॉकेटचे झाकण होते, जे त्याने सिलिकॉन स्प्रेने सोडवले; इलेक्ट्रॉनिक्समध्ये कधीही दोष नाही.

केनियन बांधकाम कंत्राटदार धुळीने माखलेल्या उंच प्रदेशात साइट केबिनवर चार युनिट ठेवतो. साइट मॅनेजरची तक्रार बहुतेकांच्या विरुद्ध आहे: युनिट्स इतके सीलबंद आहेत की धूळ देखील बाहेर पडू शकत नाही आणि सनी दिवसांमध्ये पडद्याच्या मागे एक पातळ फिल्म गोळा केली जाते.

चिलीच्या खाण शिबिराने उंचीवर कर्मचाऱ्यांच्या निवासस्थानासाठी एक तुकडी मागवली. त्यांच्या इलेक्ट्रिकल फोरमॅनने -18°C वर रात्रीनंतर -30°C रेटिंगचे कौतुक केले; त्याने पूर्वी स्वस्त चार्जर -10°C च्या खाली फेल होताना पाहिले होते.

या अहवालांमधील समान धागा: पाण्याच्या नुकसानाबद्दल कोणीही कॉल करत नाही. तक्रारी कॉस्मेटिक, एक ताठ झाकण किंवा फिकट बेझल आहेत, जे हवामानरोधक डिझाइनसाठी मालकाला किंमत मोजावी लागते.

वेदरप्रूफ चार्जिंगबद्दल प्रश्न

प्रश्न: मी खरोखर युनिटवर थेट पाणी फवारू शकतो का?

उत्तर: होय, IP65 कमी दाबाच्या जेट्सपासून कोणत्याही दिशेने संरक्षण करते; होजिंग करताना सॉकेटचे झाकण बंद ठेवा.

प्रश्न: IP54 आणि IP65 मध्ये काय फरक आहे?

A: दुसरा अंक: 4 स्प्लॅशचा प्रतिकार करतो, 5 जेट्सचा प्रतिकार करतो; पहिला अंक 6 धूळ-घट्टपणा जोडतो.

प्रश्न: युनिट फ्रीझिंग खाली चार्ज होईल?

A: ते -30°C असे रेट केले जाते; कारचे बॅटरी व्यवस्थापन ठरवते की ती थंड असताना किती शक्ती स्वीकारते.

प्रश्न: प्लास्टिकचे घर उन्हात पिवळे होते का?

A: घर हे अतिनील-स्थिर आहे, परंतु अनेक वर्ष घराबाहेर पडल्यानंतर पृष्ठभाग किरकोळ क्षीण होण्याची अपेक्षा करा.

प्रश्न: क्लाउड खात्याशिवाय ॲप काय करते?

A: ब्लूटूथ पेअरिंग, स्टार्ट/स्टॉप आणि लाइव्ह पॉवर डिस्प्ले स्थानिक पातळीवर कार्य करते; एकदा कॉन्फिगर केल्यावर वायफाय रिमोट ऍक्सेस जोडते.

प्रश्न: कोणते सॉकेट आणि केबल समाविष्ट आहेत?

A: एक निश्चित केबलसह एक प्रकार 2 सॉकेट; AC मॉडेल्सवर CCS आणि CHAdeMO ऑफर केलेले नाहीत.

प्रश्न: ते घरामध्ये देखील स्थापित केले जाऊ शकते?

उत्तर: होय, IP65 शेल कुठेही कार्य करते; घरातील वापर फक्त हेडरूम न वापरलेले सोडते.

प्रश्न: आघाडी वेळ काय आहे?

A: मानक मॉडेलसाठी 15-20 कार्य दिवस, MOQ 1 युनिट.
