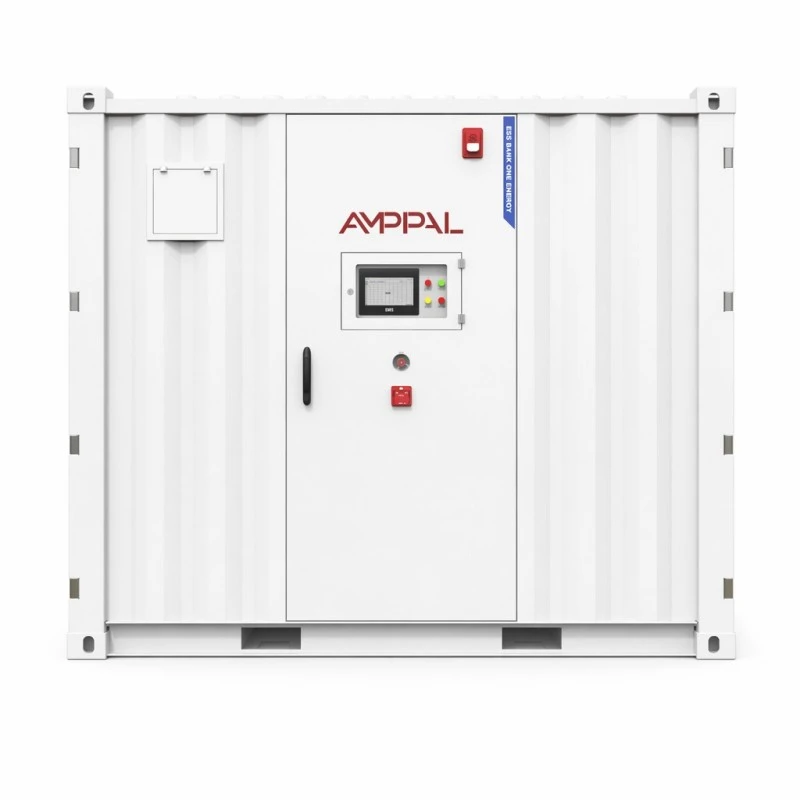

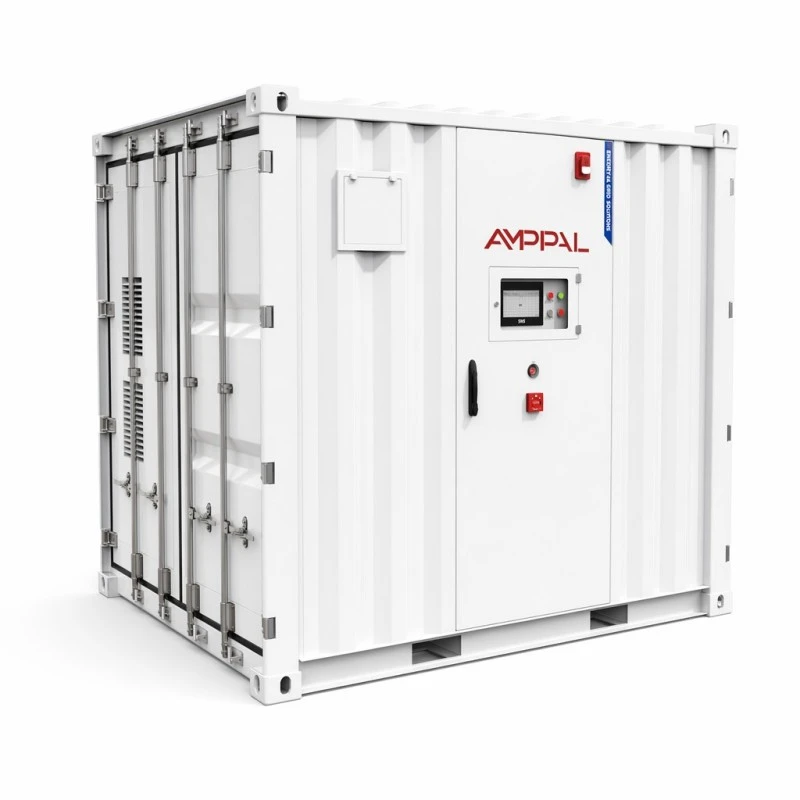

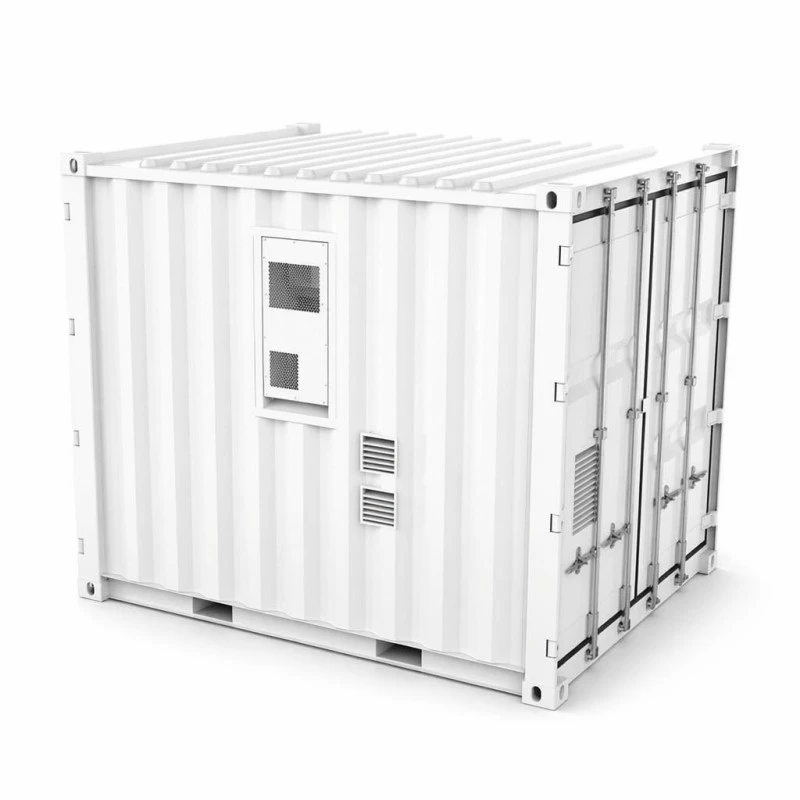

युटिलिटी-स्केल कंटेनराइज्ड बॅटरी एनर्जी स्टोरेज सिस्टम

ट्रक वर काय आगमन

पारंपारिक मेगावॅट-तास प्रकल्प साइटवर एकत्र केले जातात: पॅलेट्स पॅलेट्सवर येतात, रॅक वर जातात, केबल्स खेचल्या जातात आणि स्थापनेच्या आठवड्यात झालेल्या वायरिंगच्या चुकांचा पाठलाग करण्यात अर्धा वेळ घालवला जातो. युटिलिटी-स्केल कंटेनराइज्ड बॅटरी एनर्जी स्टोरेज सिस्टम त्या क्रमाला उलट करते. 48 किंवा 55 बॅटरी पॅक, एअर कंडिशनिंग लूप, एरोसोल आणि परफ्लुओरोहेक्सॅनोन फायर सिस्टीम आणि मॉनिटरिंग वायरिंग हे सर्व Yueqing मधील आमच्या फॅक्टरी फ्लोअरवर एकात्मिक आहेत, एक प्रणाली म्हणून तपासले गेले आहेत आणि एकल 3048*2438*2591mm युनिट म्हणून पाठवले आहेत. आगमन झाल्यावर, साइटचे कर्मचारी ते तयार पॅडवर ठेवतात, प्रकल्प PCS/EMS मध्ये DC तळाशी एंट्री केबल चालवतात आणि चालू करण्यासाठी सोपवतात. फॅक्टरी असेंबलीचा वेळ तुमच्या गंभीर मार्गावरून हलविला जातो, जो सामान्यतः रॅक सिस्टमऐवजी कंटेनर खरेदी करण्याचा संपूर्ण मुद्दा असतो.

दोन रूपे परिभाषित करणाऱ्या पाच संख्या

समान संलग्नकातून 1060kWh आणि 1215kWh रेट केलेली क्षमता: LFP 3.2V/314Ah सेलचे 48 पॅक विरुद्ध 55 पॅक, त्यामुळे फूटप्रिंट, पॅड आणि क्रेन योजना प्रकारांमध्ये बदलत नाहीत.

स्ट्रिंग आर्किटेक्चर डिझाईननुसार भिन्न आहे — 4P264S 1060kWh युनिटसाठी 844.8VDC नाममात्र, 5P242S 1215kWh युनिटसाठी 774.4VDC — तर दोन्ही 680~950VDC विंडोमध्ये राहतात, सर्वात मोठे PCS प्लॅटफॉर्म स्वीकारतात.

मानक चार्ज आणि डिस्चार्ज करंट दोन्हीवर 0.5CP दराने 200A आहे, जे कंटेनरचे DC आउटपुट ठराविक प्रोजेक्ट बस डिझाइनशी सुसंगत ठेवते.

सिस्टीमची कार्यक्षमता कमाल 88% 0.5C वर दर्शविली जाते, एका चार्ज आणि एका डिस्चार्जवर मोजली जाते — आकृतीमध्ये केवळ बॅटरी स्ट्रिंगच नव्हे तर सहाय्यकांचा समावेश होतो.

आयुर्मान 0.5C आणि 25°C वर 8000 पेक्षा जास्त चक्रे म्हणून उद्धृत केले जाते ज्यात किमान 80% ऊर्जा धारणा असते आणि 0°C ते +50°C ऑपरेटिंग बँड वातानुकूलित आतील भागाशी जुळतो.

तांत्रिक तपशील

श्रेणी	पॅरामीटर	1060kWh मॉडेल	1215kWh मॉडेल
डीसी बाजू	रेटेड क्षमता	1060kWh	1215kWh
	सेल प्रकार	LFP 3.2V/314Ah	LFP 3.2V/314Ah
	बॅटरी सिस्टम स्ट्रिंग	4P264S	5P242S
	पॅक तपशील	70.4V314Ah	70.4V314Ah
	नाही. PACK चे	48 पीसीएस	55 पीसीएस
	नाममात्र व्होल्टेज	844.8VDC	774.4VDC
	व्होल्टेज श्रेणी	680~950VDC	680~950VDC
	मानक चार्ज/डिस्चार्ज करंट	200A	200A
सिस्टम पॅरामीटर्स	प्रणाली कार्यक्षमता	MAX.efficiency 88% @0.5C / 1 चार्ज 1 डिस्चार्ज	MAX.efficiency 88% @0.5C / 1 चार्ज 1 डिस्चार्ज
	सिस्टम आयुर्मान	>8000 वेळा(0.5C@25°C) ऊर्जा धारणा दर ≥ 80%	>8000 वेळा(0.5C@25°C) ऊर्जा धारणा दर ≥ 80%
	वायरिंग पद्धत	डीसी तळ प्रवेश	डीसी तळ प्रवेश
	चार्ज आणि डिस्चार्ज दर	0.5CP	0.5CP
	थर्मल व्यवस्थापन पद्धत	बुद्धिमान एअर-कूल्ड एअर कंडिशनर	बुद्धिमान एअर-कूल्ड एअर कंडिशनर
	संप्रेषण प्रोटोकॉल	CAN/Eth/RS485(4G पर्यायी)	CAN/Eth/RS485(4G पर्यायी)
	अग्निसुरक्षा प्रणाली	एरोसोल आणि परफ्लुरोहेक्सॅनोन	एरोसोल आणि परफ्लुरोहेक्सॅनोन
	आयपी रेटिंग	IP54	IP54
	उत्पादन आकार	3048*2438*2591 मिमी	3048*2438*2591 मिमी
	उत्पादनाचे वजन	9500 किलो	10500 किलो
पर्यावरणीय आवश्यकता	ऑपरेटिंग तापमान श्रेणी	0°C~+50°C	0°C~+50°C
	ऑपरेटिंग आर्द्रता श्रेणी	0~95% RH (कोणतेही संक्षेपण नाही)	0~95% RH (कोणतेही संक्षेपण नाही)
	ऑपरेटिंग उंची	2000m (>2000m डेरेटिंग)	2000m (>2000m डेरेटिंग)
	प्रमाणन	पॅक: CE ROHS UN38.3 MSDS	पॅक: CE ROHS UN38.3 MSDS
	हमी	5 वर्षे	5 वर्षे

साइट्स दॅट कमिशन एक मेगावाट-तास

2-4 तासांची संध्याकाळची शिखरे असलेली औद्योगिक उद्याने आणि त्या खिडकीला स्थलांतरित करणारी टॅरिफ रचना.

डिझेल जनरेटर बदलणे: 200A डिस्चार्जवर 1060kWh इंधन लॉजिस्टिकशिवाय ठराविक आउटेज विंडोद्वारे माफक औद्योगिक भार कव्हर करते.

सौर किंवा पवन शेतज्यांना उत्पादन निश्चित करणे आणि उत्पादन घेणे आवश्यक आहे जे अन्यथा कमी केले जाईल.

वितरण कंपन्या फीडरच्या शिखरावर एक किंवा दोन हंगाम मुंडन करून सबस्टेशन अपग्रेड पुढे ढकलत आहेत.

रिमोट खाणकाम आणि बेट साइट जेथे साइट-बिल्ट बॅटरी रूम अव्यवहार्य आहेत आणि फॅक्टरी-चाचणी वितरण हा एकमेव विश्वसनीय पर्याय आहे.

प्रीफेब्रिकेटेड प्रोजेक्ट ऑनलाइन कसा येतो

प्रकल्पाचा क्रम सिव्हिल पॅकेजसह सुरू होतो: 9500-10500kg पॉइंट लोडसाठी रेट केलेले सपाट काँक्रीट पॅड, कंटेनरच्या स्थितीत केबल खंदक आणि एअर कंडिशनरच्या उष्णता नाकारण्यासाठी क्लिअरन्स.

लिफ्टिंग हे एकल क्रेन ऑपरेशन आहे. युनिटचे 3048*2438*2591mm लिफाफा आणि कॉर्नर कास्टिंग हे मानक कंटेनर हार्डवेअर आहेत, त्यामुळे स्प्रेडर बार आणि रिगिंग कस्टम-बिल्ट ऐवजी भाड्याने दिले जातात.

कमिशनिंग नंतर तीन चरणांमध्ये चालते: DC साइट PCS वर तळाच्या एंट्री ग्रंथीद्वारे वायरिंग, CAN/Eth/RS485 प्रकल्प EMS सह हँडशेक (4G रिमोट ऍक्सेस ऐच्छिक), आणि स्वीकृती क्रम जेथे स्थानिक प्राधिकरण किंवा ग्रिड ऑपरेटर संरक्षण रिले चाचण्या, चार्ज/डिस्चार्ज आणि 0.5.5 SOCccura तपासणी अहवालावर साक्षीदार आहेत. कंटेनर सेट केल्यानंतर साइटवर दोन ते तीन दिवस काम करू द्या.

सुरक्षा आणि प्रमाणन फाइलच्या आत

दोन स्वतंत्र फायर एजंट: एरोसोल पॅक व्हॉल्यूमच्या आत कार्य करते तर परफ्लुओरोहेक्सॅनोन कंटेनरच्या जागेत पूर आणते - जोडी दोन्ही स्केलवर थर्मल इव्हेंट्स कव्हर करते.

DC तळाच्या प्रवेशासह IP54 संलग्न, त्यामुळे कंटेनर साइटवर पाऊस आणि धूळ सहन करतो आणि विद्युत प्रवेश कमी आणि संरक्षित राहतो.

पॅक सीई आणि RoHS वाहून; वाहतूक, सीमाशुल्क आणि साइट विम्यासाठी आवश्यक UN38.3 आणि MSDS कागदपत्रांसह संपूर्ण उपकरणे जहाजे.

इंटेलिजेंट एअर-कूल्ड एअर कंडिशनिंग अरुंद तापमान बँडमध्ये 48-55 पॅक स्ट्रिंग धारण करते; कंट्रोलर कठोर सायकल चालवण्याऐवजी मोड्युलेट करतो.

ऑपरेटींग लिफाफा 0°C ते +50°C वातावरणात 0-95% RH सह कंडेन्सेशनशिवाय आणि 2000m उंचीवर डेरेटिंगसह - तुमच्या प्रकल्प साइटवर तपासण्यायोग्य संख्या.

शिपमेंटसाठी दरवाजे सील करण्यापूर्वी प्रत्येक कंटेनर संपूर्ण 0.5CP चार्ज आणि पॅक-लेव्हल लॉगिंगसह डिस्चार्ज पूर्ण करतो.

Yueqing प्लांटच्या आत आठ पायऱ्या

1. सेलचे सेवन — 314Ah LFP पेशी क्षमता आणि आगमनानंतर अंतर्गत प्रतिकारासाठी बॅच-नमुने घेतले जातात.

2. पॅक बिल्ड — 70.4V/314Ah पॅक वेल्डेड, वायर्ड, पॅक BMS सह बसवलेले आणि इन्सुलेशन-चाचणी केलेले आहेत.

3. कंटेनर फॅब्रिकेशन - कंपनीच्या इतर उर्जा उत्पादनांप्रमाणेच त्याच मजल्यावर संलग्नक कापून, वेल्डेड आणि गंज संरक्षणासह लेपित केले जाते.

4. रॅक इन्स्टॉलेशन — पॅक डीसी बस रनसह 4P264S किंवा 5P242S स्ट्रिंग लेआउटमध्ये माउंट केले जातात.

5. थर्मल आणि फायर फिट-आउट — एअर कंडिशनिंग युनिट्स, नलिका, एरोसोल जनरेटर आणि परफ्लुरोहेक्सॅनोन सिलिंडर स्थापित केले आहेत आणि कार्य-चाचणी केली आहेत.

6. वायरिंग आणि कंट्रोल — मॉनिटरिंग, कॉम्स गेटवे आणि डीसी बॉटम एंट्री ग्रंथी प्रोजेक्ट इंटरफेसमध्ये संपुष्टात आणली जातात.

7. फॅक्टरी स्वीकृती चाचणी — पॅक-लेव्हल व्होल्टेजसह संपूर्ण 0.5CP सायकलिंग आणि अनुक्रमांकाच्या विरूद्ध लॉग केलेले तापमान.

8. सीलिंग आणि पॅकिंग — दरवाजे सील केलेले, शॉक इंडिकेटर बसवलेले, कंटेनर यार्डसाठी तयार केलेले युनिट.

कंटेनर स्केलवर साइझिंग रिॲलिटी चेक

तुमच्या डिस्पॅच विंडोशी जुळणारा प्रकार खरेदी करा, मोठ्या संख्येशी नाही. 1060kWh युनिट 844.8VDC बसवर 200A मानक वितरित करते; 1215kWh युनिट कमी 774.4VDC नाममात्र वर अधिक ऊर्जा देते. PO कापण्यापूर्वी तुमच्या PCS ऑपरेटिंग रेंजमध्ये कोणता व्होल्टेज बसतो ते तपासा.

एअर कूलिंगला वास्तविक मर्यादा आहेत. जर तुमची साइट नियमितपणे +50°C पेक्षा जास्त असेल, किंवा आर्द्र उष्णकटिबंधीय हवामानात बसली असेल जेथे एअर कंडिशनर पूर्ण लोडवर सतत चालत असेल, तर द्रव-थंड उत्पादन सेलचे तापमान चपळ ठेवेल आणि ते अधिक योग्य असेल. प्रसूतीनंतरच्या ऐवजी आम्ही कोटात असे म्हणतो.

सुमारे 500kWh च्या स्टोरेजच्या गरजेपेक्षा कमी, या कंटेनरचा आकार चुकीचा आहे. कॅबिनेट-स्केल उत्पादनाची वाहतूक, क्रेन आणि साइटसाठी कमी खर्च येतो आणि आम्ही तुम्हाला त्याच श्रेणीतील एकाकडे निर्देशित करू शकतो.

ईपीसी कोट्ससाठी प्रश्न

कार्यक्षमतेचा आकडा एका चार्ज-डिस्चार्ज सायकलमध्ये सिस्टम-स्तरीय आहे का ते विचारा — आमचे 0.5C वर 88% कमाल आहे, सहाय्यकांचा समावेश आहे.

सायकल-लाइफ क्लेम रेट, तापमान आणि रिटेन्शन थ्रेशोल्ड दर्शवितो का ते विचारा - '8000 सायकल' कोणत्याही अटींशिवाय हे मार्केटिंग वाक्य आहे, विशिष्ट नाही.

आत किती फायर एजंट आहेत ते विचारा. एरोसोल प्लस परफ्लुओरोहेक्सॅनोन हे कॉन्फिगरेशन विमा कंपन्या त्यांच्या गरजा वाढवत आहेत.

साइट PCS ने भिन्न कॉम्स प्रोटोकॉल वापरल्यास कमिशनिंग वेळेचे काय होईल ते विचारा — CAN, इथरनेट आणि RS485 येथे मानक आहेत, 4G रिमोट पर्यायी आहेत.

व्यावसायिक अटी: मानक कंटेनरसाठी उत्पादन 30-40 कार्य दिवस चालते, पाच वर्षांची वॉरंटी, आणि बॅटरी पॅक कंटेनर अनशिप न करता फील्डमध्ये बदलण्यायोग्य आहेत.

लिफ्टिंग, शिपिंग आणि कस्टम्स

3048*2438*2591mm आणि 9500kg (1060kWh) किंवा 10500kg (1215kWh) वर, युनिट दोन्ही टोकांना क्रेनसह फ्लॅटबेडवर फिरते. फोर्कलिफ्टला या वजनासाठी रेट केले जात नाही; ट्रक येण्यापूर्वी हेराफेरी आणि पॅड क्रेनची योजना करा.

बॅटरी स्थापित आणि चार्ज केल्यामुळे, कंटेनर UN3480 धोकादायक वस्तू म्हणून पाठवला जातो. आम्ही UN38.3 अहवाल, MSDS आणि DG पॅकिंग घोषणा तयार करतो; तुम्ही उत्पन्न विरुद्ध सामान्य मालवाहतूक करण्यासाठी अंदाजे एका आठवड्याच्या अतिरिक्त आठवड्याच्या बुकिंगचा वेळ निश्चित केला पाहिजे.

मानक अटी एफओबी निंगबो किंवा शांघाय सीआयएफ उपलब्ध आहेत; युनिट एक 40-फूट उच्च-क्यूब समतुल्य लोड म्हणून प्रवास करते आणि आपल्या देशात ओव्हरलँड डिलिव्हरीसाठी 3-मीटर-रुंद, 10.5-टन लोडसाठी मार्ग मंजुरी आवश्यक आहे.

हमी आणि क्षमता सेवा

पॅक, एअर कंडिशनिंग, फायर सिस्टीम आणि एक डिलिव्हरी सिस्टम म्हणून मॉनिटरिंगवर पाच वर्षांची वॉरंटी.

नमूद 0.5C सायकलिंग अंतर्गत किमान 80% रेट केलेली ऊर्जा ठेवण्याची क्षमता असणे आवश्यक आहे; डिग्रेडेशन ट्रॅकिंग बेसलाइन म्हणून फॅक्टरी स्वीकृती लॉग वापरते.

पॅक हे फील्ड-स्वॅप करण्यायोग्य मॉड्यूल्स आहेत — कंटेनर अनशिप न करता किंवा उर्वरित स्ट्रिंगमध्ये व्यत्यय न आणता एक कमकुवत पॅक काही तासांत बदलला जातो.

पर्यायी 4G सह CAN/Eth/RS485 वर रिमोट मॉनिटरिंग आमच्या सेवा कार्यसंघाला पॅक-लेव्हल डेटा वाचू देते आणि ऑपरेटरला क्षमता वाढण्याआधी भेट शेड्यूल करू देते.

वार्षिक सेवा: एअर फिल्टर साफ करणे, फायर एजंट दाब तपासणी, टर्मिनल टॉर्क सत्यापन आणि क्षमता चालवणे; सुटे पॅक 5-7 कामकाजाच्या दिवसात पाठवा.

साइट तयार करण्याच्या चुका ज्या आठवडे खर्च करतात

चुकीचे: कंटेनरचे दार-स्विंग आणि एअर कंडिशनर क्लिअरन्स तपासण्यापूर्वी पॅड ओतणे. उजवीकडे: काँक्रीट ऑर्डर करण्यापूर्वी 3048*2438mm फूटप्रिंट अधिक 1m सर्व्हिस कॉरिडॉर चिन्हांकित करा.

चुकीचे: 9500kg युनिट फोर्कलिफ्टने स्किड केले जाऊ शकते असे गृहीत धरून. उजवीकडे: स्प्रेडरसह कॉर्नर कास्टिंगमधून क्रेन - ट्रक बंदरातून निघण्यापूर्वी रिगिंग योजना अस्तित्वात असावी.

चुकीचे: केबल खंदक भराव अंतर्गत दफन डीसी तळ प्रवेश ग्रंथी सोडून. उजवीकडे: खंदक बॅकफिल होण्यापूर्वी, प्लेसमेंट आठवड्यात ग्रंथी समाप्त करा आणि सील करा.

चुकीचे: आर्द्रता तपासणी वगळणे कारण 'त्यात IP54 आहे'. उजवीकडे: ऑपरेटिंग बँड कंडेन्सेशनशिवाय 0-95% RH आहे; डिह्युमिडिफायर हा पावसाळी प्रदेशात स्वस्त विमा आहे.

चुकीचे: बॅटरी बसला 680~950VDC विंडोच्या बाहेर PCS शी जोडणे. उजवीकडे: प्रोजेक्ट PCS ऊर्जा देण्यापूर्वी व्हेरिएंटचे नाममात्र व्होल्टेज (844.8V किंवा 774.4V) स्वीकारते याची पडताळणी करा.

मेगावाट-तास प्रकल्पांमधून फील्ड नोट्स

ताश्कंद, उझबेकिस्तानमधील एका प्रॉपर्टी डेव्हलपरने 2024 च्या उत्तरार्धात 1060kWh युनिटची ऑर्डर एका व्यावसायिक कॉम्प्लेक्ससाठी रात्र/दिवसाच्या दराच्या प्रसारासह दिली. क्रेनने फ्लॅटबेडवरून उचलल्याच्या नऊ दिवसांत कंटेनर कमाई करत असल्याचे त्यांच्या प्रकल्प अभियंत्याने नोंदवले, आणि नोंदवले की RS485 वर EMS हँडशेकला पॅरामीटर मॅपिंगची एक दुपार लागली — भौतिक स्थापनेपेक्षा जास्त.

अँटानानारिव्हो, मेडागास्करमधील एका सौर विकासकाने विद्यमान पीव्ही फार्मसह 1215kWh प्रकारची जोडणी केली. त्यांचा अभिप्राय एअर कंडिशनरवर केंद्रित होता: बेटाच्या उष्णतेमध्ये कूलिंग लोड सूचित केलेल्या डेटाशीटपेक्षा जास्त होते आणि त्यांनी आम्हाला दुसरे युनिट ऑर्डर करण्यापूर्वी +45°C तापमानात डेरेटिंग टेबल मागितले.

अल्माटी, कझाकस्तानमधील एका खाण कंत्राटदाराने कंटेनरचा वापर प्रक्रिया प्रकल्पासाठी बॅकअप म्हणून केला. त्यांच्या इलेक्ट्रिकल पर्यवेक्षकाने सिंगल-लिफ्ट इन्स्टॉलेशनचे कौतुक केले परंतु तक्रार केली की कॉम्स केबलला लांब फॅक्टरी टेलची आवश्यकता आहे — DC तळाच्या प्रवेश स्थितीचा अर्थ त्यांचा खंदक नियोजित पेक्षा 4 मीटर पुढे धावला.

कंटेनर बुकिंग करण्यापूर्वी खरेदीदार प्रश्न विचारतात

प्रश्न: दोन प्रकारांमध्ये काय फरक आहे?

A: ऊर्जा आणि स्ट्रिंग लेआउट — 1060kWh साठी 4P264S (844.8VDC) वर 48 पॅक, 1215kWh साठी 5P242S (774.4VDC) वर 55 पॅक, समान संलग्नक.

प्रश्न: कंटेनरमध्ये PCS समाविष्ट आहे का?

A: नाही — ही DC-साइड स्टोरेज मालमत्ता आहे. हे CAN, इथरनेट किंवा RS485 (4G पर्यायी) वर तुमच्या प्रोजेक्ट PCS/EMS शी कनेक्ट होते.

प्रश्न: ते कसे पाठवले जाते?

उ: फ्लॅटबेडवर किंवा कंटेनर लोड म्हणून UN3480 धोकादायक वस्तू म्हणून, UN38.3 अहवाल आणि MSDS आमच्याद्वारे तयार.

प्रश्न: मानक चार्ज/डिस्चार्ज करंट काय आहे?

A: दोन्ही प्रकारांवर 200A, 0.5CP दराने, 680~950VDC व्होल्टेज विंडोमध्ये.

प्रश्न: साइट कमिशनिंगसाठी किती वेळ लागतो?

उत्तर: पॅड तयार आहे असे गृहीत धरून डीसी वायरिंग, कॉम हँडशेक आणि साक्षीदार स्वीकृती चाचण्यांसाठी दोन ते तीन दिवस.

प्रश्न: खरी कार्यक्षमता काय आहे?

A: 0.5C वर जास्तीत जास्त 88% एक चार्ज आणि एक डिस्चार्ज, सहाय्यकांचा समावेश आहे.

प्रश्न: बॅटरी किती काळ चालेल?

A: 0.5C आणि 25°C वर 8000 पेक्षा जास्त चक्रे किमान 80% ऊर्जा धरून; गरम वातावरणीय परिस्थिती ते कमी करते.

प्रश्न: आघाडी वेळ काय आहे?

A: मानक कंटेनरसाठी 30-40 कामकाजाचे दिवस; मूळचे डीजी बुकिंग सेलिंग शेड्यूलमध्ये अंदाजे एक आठवडा जोडते.
